KIT ΚΑΠΑΚΙΩΝ ΔΙΑΚΟΠΤΩΝ ΜΠΑΡΑΣ ΤΙΜΟΝΙΟΥ ΧΡΩΜΙΟΥ
J057772019-08-21
ΓΕΝΙΚΑ
Αριθμός κιτ
71500186A, 71500187C, 71500228C, 71500515, 71500517
Μοντέλα
Αυτά τα κιτ περιέχουν πλήρη σετ καλύμματα καπακιών διακοπτών χρωμίου για τους διακόπτες της αριστερής και της δεξιάς μπάρας τιμονιού. Αυτά τα καπάκια προορίζονται για απευθείας αντικατάσταση των μαύρων καπακιών διακοπτών του στάνταρ εξοπλισμού.
Απαιτήσεις τοποθέτησης
Ρωτήστε τον εμπορικό σας αντιπρόσωπο Harley-Davidson για τα κιτ υποδοχής διακοπτών χρωμίου και τα κιτ βραχίονα μανέτας, και την επιλογή λαβών μπάρας τιμονιού που είναι επίσης διαθέσιμες για αυτά τα μοντέλα. Αυτά τα στοιχεία μπορούν να εγκατασταθούν εύκολα στον ίδιο χρόνο με αυτό το κιτ.
ΠΡΟΕΙΔΟΠΟΙΗΣΗΗ ασφάλεια του αναβάτη και του συνεπιβάτη εξαρτάται από τη σωστή τοποθέτηση αυτού του κιτ. Ακολουθήστε τις κατάλληλες διαδικασίες του εγχειριδίου σέρβις. Εάν δεν είστε σε θέση να εκτελέσετε τη διαδικασία ή εάν δεν διαθέτετε τα σωστά εργαλεία, ζητήστε από έναν εμπορικό αντιπρόσωπο Harley-Davidson να διεξαγάγει την τοποθέτηση. Η ακατάλληλη τοποθέτηση αυτού του κιτ θα μπορούσε να οδηγήσει σε θάνατο ή σοβαρό τραυματισμό. (00333b)
ΣΗΜΕΙΩΣΗ
Το παρόν φύλλο οδηγιών παραπέμπει σε πληροφορίες του εγχειριδίου σέρβις. Για αυτήν την τοποθέτηση, απαιτείται εγχειρίδιο σέρβις για το δικό σας μοντέλο μοτοσικλέτας. Μπορείτε να βρείτε διαθέσιμο στους εμπορικούς αντιπροσώπους Harley-Davidson.
Περιεχόμενα του Κιτ
ΑΦΑΙΡΕΣΗ
| 1. | Ανοίξετε ή αφαιρέστε τη σέλα σύμφωνα με τις οδηγίες στο εγχειρίδιο σέρβις. | |
| ΠΡΟΕΙΔΟΠΟΙΗΣΗ Για την αποτροπή τυχαίας εκκίνησης του οχήματος, η οποία θα μπορούσε να προκαλέσει θάνατο ή σοβαρό τραυματισμό, αφαιρέστε την κύρια ασφάλεια προτού προχωρήσετε. (00251b) | ||
| 2. | Δείτε το εγχειρίδιο σέρβις. Αφαιρέστε την κύρια ασφάλεια. | |
| 3. | Δείτε το εγχειρίδιο σέρβις. Αφαιρέστε τα καλύμματα του μπροστινού περιβλήματος. ΣΗΜΕΙΩΣΗ Δεν είναι απαραίτητο να αποσυνδέσετε την καλωδίωση διακοπτών για να αντικαταστήσετε τα καπάκια διακοπτών. Δεν έχουν όλες οι περιοχές των στεφανών φινίρισμα χρωμίου. Αυτό είναι εκ προθέσεως και δεν πρόκειται για ελάττωμα. |
ΤΟΠΟΘΕΤΗΣΗ
Διακόπτες πάνω περιβλήματος
- Ανασηκώστε προσεκτικά το εργοστασιακό μαύρο καπάκι διακόπτη απομακρύνοντάς το από τη φέρουσα καπακιού.
- Ανασηκώστε το καπάκι διακόπτη στην κορυφή του καπακιού. Αφαιρέστε το καπάκι.
- Επιλέξτε το κατάλληλο καπάκι χρωμίου διακόπτη αντικατάστασης από το κιτ.
- Τοποθετήστε το καπάκι πάνω στη φέρουσα του καπακιού αρχίζοντας με την κορυφή του καπακιού.
- Πιέστε το κάτω μέρος του καπακιού μέχρι να ασφαλίσει πάνω.
- Εναλλάξτε τον διακόπτη εμπρός και πίσω, ελέγχοντας για σωστή λειτουργία.
ΣΗΜΕΙΩΣΗ
Χρησιμοποιήστε την διαφανή προστατευτική ταινία καλύμματος για να προστατεύσετε τη επιφάνεια χρωμίου των καπακιών διακοπτών κατά τη διάρκεια της εγκατάστασης. Αφαιρέστε την ταινία μετά την ολοκλήρωση της εγκατάστασης.
Διακόπτες φλας
- Ανασηκώστε προσεκτικά το εργοστασιακό μαύρο καπάκι διακόπτη από την εξωτερική πλευρά του καπακιού.
- Επιλέξτε το κατάλληλο καπάκι χρωμίου διακόπτη αντικατάστασης από το κιτ.
- Τοποθετήστε το καπάκι πάνω στον διακόπτη, ξεκινώντας από την εσωτερική πλευρά του καπακιού.
- Πιέστε προσεκτικά το καπάκι διακόπτη πάνω στη φέρουσα, μέχρι να ασφαλίσει στη θέση του.
- Εναλλάξτε τον διακόπτη εμπρός και πίσω, ελέγχοντας για σωστή λειτουργία.
ΣΗΜΕΙΩΣΗ
Τα κιτ 71500515, 71500187C, 71500228C περιέχουν δύο καπάκια διακόπτη δεξιού φλας. Επιλέξτε και εγκαταστήστε το καπάκι διακόπτη που ταιριάζει με το μαύρο καπάκι διακόπτη αυθεντικού εξοπλισμού που αφαιρέθηκε. Απορρίψτε το αχρησιμοποίητο καπάκι διακόπτη.
Αντικατάσταση καπακιού διακόπτη
| 1. | Τραβήξτε το εργοστασιακό μαύρο καπάκι διακόπτη από τον άξονα διακόπτη. | |
| 2. | Χρησιμοποιήστε ένα κομμάτι T6, για να αφαιρέσετε τους συνδετήρες «Z» κρατώντας τη στεφάνη. Διατηρήστε τον εξοπλισμό για επαναχρησιμοποίηση. | |
| 3. | Εγκαταστήστε την επιθυμητή στεφάνη. Ασφαλίστε με τον εξοπλισμό που είχε αφαιρεθεί στο προηγούμενο βήμα. Σφίξτε. Ροπή: 2,5 N·m (22 in-lbs) βίδα | |
| 4. | Δείτε Εικόνα 1 και Εικόνα 5 . Επιλέξτε το κατάλληλο καπάκι χρωμίου διακόπτη αντικατάστασης από το κιτ. Σύρετε το καπάκι πλήρως επάνω στον άξονα. Τραβήξτε το καπάκι για να βεβαιωθείτε ότι το καπάκι είναι εγκατεστημένο με ασφάλεια. ΣΗΜΕΙΩΣΗ Το καπάκι εφαρμόζει καλά για να αποτραπεί χαλάρωση κατά τη διάρκεια της κανονικής λειτουργίας του. | |
| 5. | Εναλλάξτε τον διακόπτη εμπρός και πίσω, ελέγχοντας για σωστή λειτουργία. |
Συναρμολογήστε τους διακόπτες
- Συναρμολογήστε τους διακόπτες ξεχωριστά πίσω στα περιβλήματα διακοπτών. Να είστε προσεκτικοί κατά την εγκατάσταση των διακοπτών για την αποφυγή ζημιών. Ανατρέξτε στο εγχειρίδιο σέρβις.
- Εγκαταστήστε τους μηχανισμούς περιβλήματος διακοπτών της αριστερής και της δεξιάς πλευράς. Ανατρέξτε στο εγχειρίδιο σέρβις. Αφαιρέστε και απορρίψτε τα διάφανα προστατευτικά καλύμματα εγκατάστασης.
- Δείτε το εγχειρίδιο σέρβις. Τοποθετήστε την ασφάλεια.
- Δείτε το εγχειρίδιο σέρβις. Τοποθετήστε τη σέλα. Μετά την τοποθέτηση της σέλας, τραβήξτε την προς τα πάνω για να επαληθεύσετε ότι έχει ασφαλίσει.
- Ελέγξτε όλους τους διακόπτες της μπάρας τιμονιού για σωστή λειτουργία.
ΑΝΤΑΛΛΑΚΤΙΚΑ

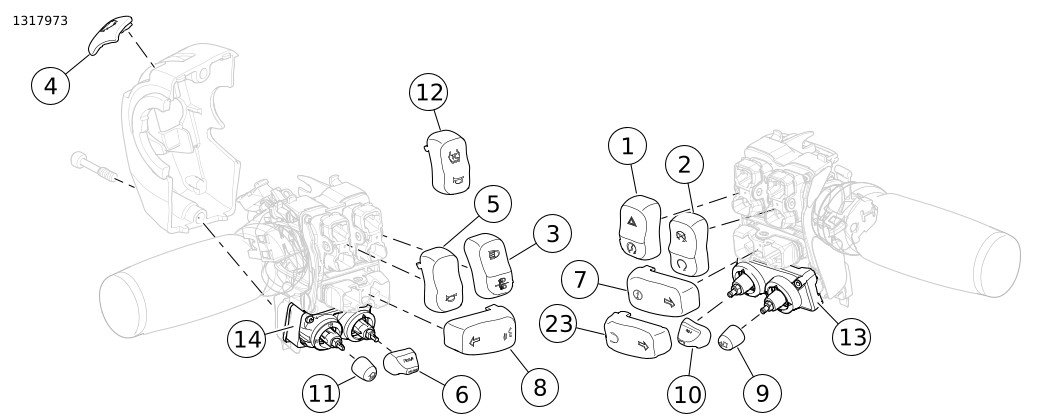

Εικόνα 1. Ανταλλακτικά για 71500228C: Καπάκια διακοπτών μπάρας τιμονιού χρωμίου

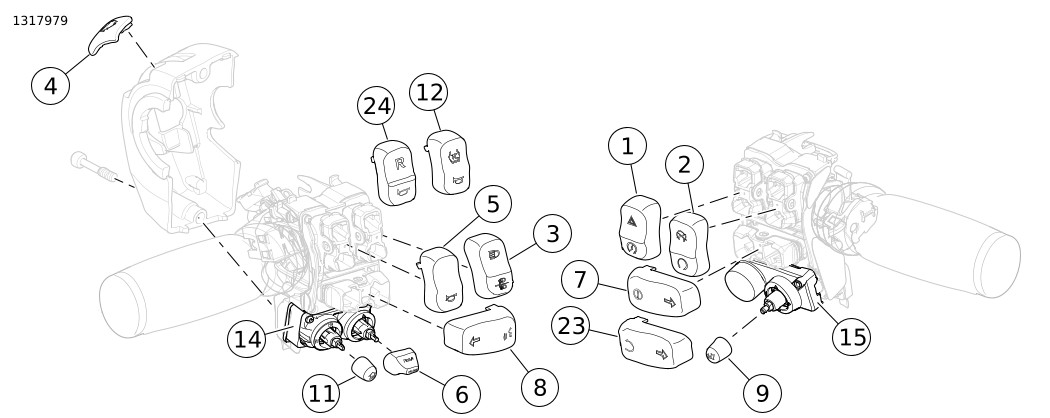

Εικόνα 2. Ανταλλακτικά για 71500187C: Καπάκια διακοπτών μπάρας τιμονιού χρωμίου

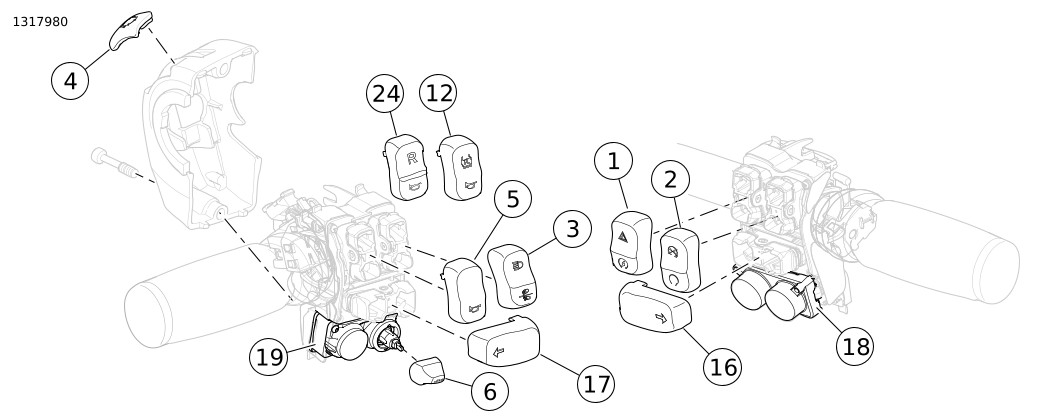

Εικόνα 3. Ανταλλακτικά για 71500186A: Καπάκια διακοπτών μπάρας τιμονιού χρωμίου

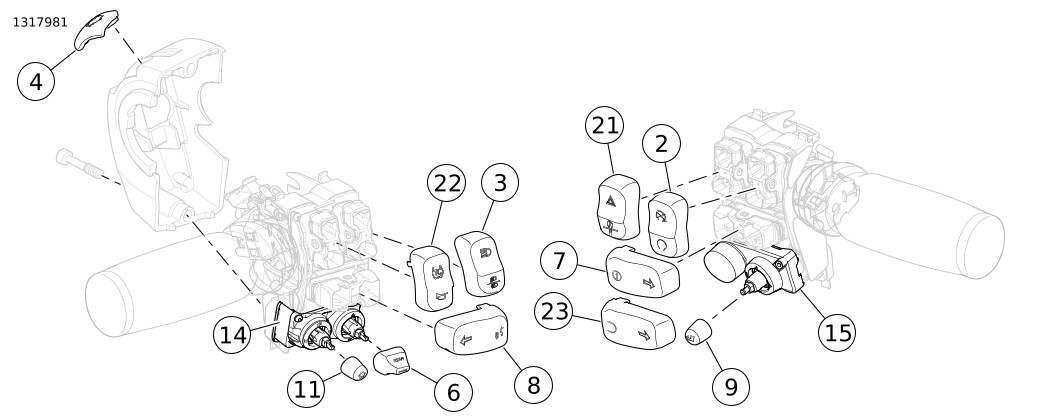

Εικόνα 4. Ανταλλακτικά για 71500515: Καπάκια διακοπτών μπάρας τιμονιού χρωμίου

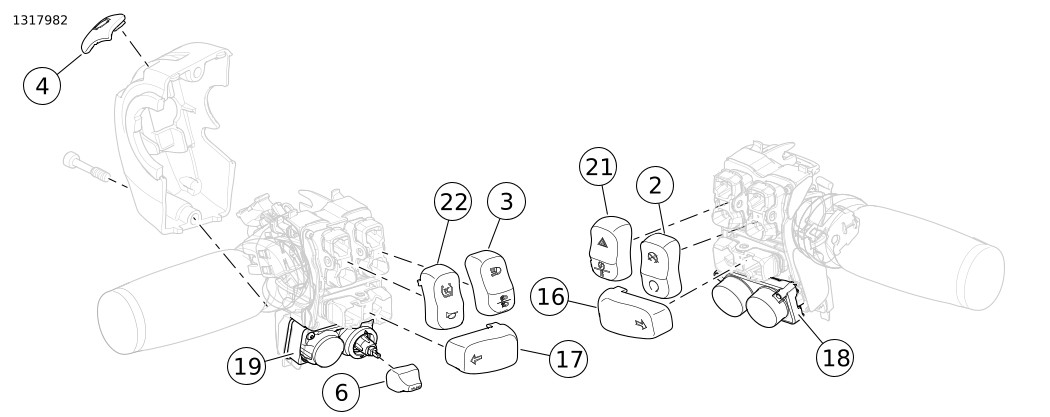

Εικόνα 5. Ανταλλακτικά για 71500517: Καπάκια διακοπτών μπάρας τιμονιού χρωμίου
Πίνακας 1. Ανταλλακτικά: Καπάκια διακοπτών μπάρας τιμονιού χρωμίου
Κιτ | Στοιχείο | Περιγραφή (ποσότητα) | Αριθμός εξαρτήματος |
|---|---|---|---|
Κιτ 71500228C | |||
1 | Καπάκι διακόπτη, ΕΝΑΡΞΗ/ΚΙΝΔΥΝΟΣ | Δεν πωλείται χωριστά | |
2 | Καπάκι διακόπτη, OFF/ENGINE STOP/RUN (ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ/ΔΙΑΚΟΠΗ/ΛΕΙΤΟΥΡΓΙΑ ΚΙΝΗΤΗΡΑ) | Δεν πωλείται χωριστά | |
3 | Καπάκι διακόπτη, ΦΩΤΑ HI/LO | Δεν πωλείται χωριστά | |
4 | Καπάκι διακόπτη, ΔΙΑΚΟΠΤΗΣ ΔΕΙΚΤΗ | Δεν πωλείται χωριστά | |
5 | Καπάκι διακόπτη, ΚΟΡΝΑ | Δεν πωλείται χωριστά | |
6 | Καπάκι διακόπτη, ΕΛΕΓΧΟΣ ΠΛΟΗΓΗΣΗΣ | 71500189 | |
7 | Καπάκι διακόπτη, ΔΕΞΙΟ ΦΛΑΣ/ΠΛΗΡΟΦΟΡΙΕΣ | 71500196 | |
8 | Καπάκι διακόπτη, ΑΡΙΣΤΕΡΟ ΦΛΑΣ/ΦΩΝΗ | 71500194 | |
9 | Καπάκι διακόπτη, ΕΠΙΛΟΓΗ ΗΧΟΥ | 71500191 | |
10 | Καπάκι διακόπτη, PTT/ΚΑΤΑΣΤΟΛΗ | 71500188 | |
11 | Καπάκι διακόπτη, ΑΡΧΙΚΗ ΟΘΟΝΗ ΗΧΟΥ | 71500190 | |
12 | Καπάκι διακόπτη, ΕΛΕΓΧΟΣ ΠΡΟΣΦΥΣΗΣ/ΚΟΡΝΑ | 71500499 | |
13 | Στεφάνη, ΗΧΟΣ/PTT | 71500206 | |
14 | Στεφάνη, ΗΧΟΣ/ΕΛΕΓΧΟΣ ΠΛΟΗΓΗΣΗΣ | 71500204 | |
23 | Καπάκι διακόπτη, ΔΕΞΙΟ ΦΛΑΣ/ΠΙΣΩ | 71500551 | |
Κιτ 71500187C | |||
1 | Καπάκι διακόπτη, ΕΝΑΡΞΗ/ΚΙΝΔΥΝΟΣ | Δεν πωλείται χωριστά | |
2 | Καπάκι διακόπτη, OFF/ENGINE STOP/RUN (ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ/ΔΙΑΚΟΠΗ/ΛΕΙΤΟΥΡΓΙΑ ΚΙΝΗΤΗΡΑ) | Δεν πωλείται χωριστά | |
3 | Καπάκι διακόπτη, ΦΩΤΑ HI/LO | Δεν πωλείται χωριστά | |
4 | Καπάκι διακόπτη, ΔΙΑΚΟΠΤΗΣ ΔΕΙΚΤΗ | Δεν πωλείται χωριστά | |
5 | Καπάκι διακόπτη, ΚΟΡΝΑ | Δεν πωλείται χωριστά | |
6 | Καπάκι διακόπτη, ΕΛΕΓΧΟΣ ΠΛΟΗΓΗΣΗΣ | 71500189 | |
7 | Καπάκι διακόπτη, ΔΕΞΙΟ ΦΛΑΣ/ΠΛΗΡΟΦΟΡΙΕΣ | 71500196 | |
8 | Καπάκι διακόπτη, ΑΡΙΣΤΕΡΟ ΦΛΑΣ/ΦΩΝΗ | 71500194 | |
9 | Καπάκι διακόπτη, ΕΠΙΛΟΓΗ ΗΧΟΥ | 71500191 | |
11 | Καπάκι διακόπτη, ΑΡΧΙΚΗ ΟΘΟΝΗ ΗΧΟΥ | 71500190 | |
12 | Καπάκι διακόπτη, ΕΛΕΓΧΟΣ ΠΡΟΣΦΥΣΗΣ/ΚΟΡΝΑ | 71500499 | |
14 | Στεφάνη, ΗΧΟΣ/ΕΛΕΓΧΟΣ ΠΛΟΗΓΗΣΗΣ | 71500204 | |
15 | Στεφάνη, ΗΧΟΣ/PTT | 71500205 | |
23 | Καπάκι διακόπτη, ΔΕΞΙΟ ΦΛΑΣ/ΠΙΣΩ | 71500551 | |
24 | Καπάκι διακόπτη, ΟΠΙΣΘΕΝ/ΚΟΡΝΑ | 71500198 | |
Κιτ 71500186A | |||
1 | Καπάκι διακόπτη, ΕΝΑΡΞΗ/ΚΙΝΔΥΝΟΣ | Δεν πωλείται χωριστά | |
2 | Καπάκι διακόπτη, OFF/ENGINE STOP/RUN (ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ/ΔΙΑΚΟΠΗ/ΛΕΙΤΟΥΡΓΙΑ ΚΙΝΗΤΗΡΑ) | Δεν πωλείται χωριστά | |
3 | Καπάκι διακόπτη, ΦΩΤΑ HI/LO | Δεν πωλείται χωριστά | |
4 | Καπάκι διακόπτη, ΔΙΑΚΟΠΤΗΣ ΔΕΙΚΤΗ | Δεν πωλείται χωριστά | |
5 | Καπάκι διακόπτη, ΚΟΡΝΑ | Δεν πωλείται χωριστά | |
6 | Καπάκι διακόπτη, ΕΛΕΓΧΟΣ ΠΛΟΗΓΗΣΗΣ | 71500189 | |
12 | Καπάκι διακόπτη, ΕΛΕΓΧΟΣ ΠΡΟΣΦΥΣΗΣ/ΚΟΡΝΑ | 71500499 | |
16 | Καπάκι διακόπτη, ΔΕΞΙΟ ΦΛΑΣ | 71500195 | |
17 | Καπάκι διακόπτη, ΑΡΙΣΤΕΡΟ ΦΛΑΣ | 71500193 | |
18 | Στεφάνη, ΔΙΠΛH | 71500202 | |
19 | Στεφάνη, ΕΛΕΓΧΟΣ ΠΛΟΗΓΗΣΗΣ | 71500201 | |
24 | Καπάκι διακόπτη, ΟΠΙΣΘΕΝ/ΚΟΡΝΑ | 71500198 | |
Κιτ 71500515 | |||
2 | Καπάκι διακόπτη, OFF/ENGINE STOP/RUN (ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ/ΔΙΑΚΟΠΗ/ΛΕΙΤΟΥΡΓΙΑ ΚΙΝΗΤΗΡΑ) | Δεν πωλείται χωριστά | |
3 | Καπάκι διακόπτη, ΦΩΤΑ HI/LO | Δεν πωλείται χωριστά | |
4 | Καπάκι διακόπτη, ΔΙΑΚΟΠΤΗΣ ΔΕΙΚΤΗ | Δεν πωλείται χωριστά | |
6 | Καπάκι διακόπτη, ΕΛΕΓΧΟΣ ΠΛΟΗΓΗΣΗΣ | 71500189 | |
7 | Καπάκι διακόπτη, ΔΕΞΙΟ ΦΛΑΣ/ΠΛΗΡΟΦΟΡΙΕΣ | 71500196 | |
8 | Καπάκι διακόπτη, ΑΡΙΣΤΕΡΟ ΦΛΑΣ/ΦΩΝΗ | 71500194 | |
9 | Καπάκι διακόπτη, ΕΠΙΛΟΓΗ ΗΧΟΥ | 71500191 | |
11 | Καπάκι διακόπτη, ΑΡΧΙΚΗ ΟΘΟΝΗ ΗΧΟΥ | 71500190 | |
14 | Στεφάνη, ΗΧΟΣ/ΕΛΕΓΧΟΣ ΠΛΟΗΓΗΣΗΣ | 71500204 | |
15 | Στεφάνη, ΗΧΟΣ/PTT | 71500205 | |
21 | Καπάκι διακόπτη, ΕΝΑΡΞΗ/ΟΠΙΣΘΕΝ/ΚΙΝΔΥΝΟΣ | 71500500 | |
22 | Καπάκι διακόπτη, ΕΛΕΓΧΟΣ ΠΡΟΣΦΥΣΗΣ/ΚΟΡΝΑ | 71500499 | |
23 | Καπάκι διακόπτη, ΔΕΞΙΟ ΦΛΑΣ/ΠΙΣΩ | 71500551 | |
Κιτ 71500517 | |||
2 | Καπάκι διακόπτη, OFF/ENGINE STOP/RUN (ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ/ΔΙΑΚΟΠΗ/ΛΕΙΤΟΥΡΓΙΑ ΚΙΝΗΤΗΡΑ) | Δεν πωλείται χωριστά | |
3 | Καπάκι διακόπτη, ΦΩΤΑ HI/LO | Δεν πωλείται χωριστά | |
4 | Καπάκι διακόπτη, ΔΙΑΚΟΠΤΗΣ ΔΕΙΚΤΗ | Δεν πωλείται χωριστά | |
6 | Καπάκι διακόπτη, ΕΛΕΓΧΟΣ ΠΛΟΗΓΗΣΗΣ | 71500189 | |
16 | Καπάκι διακόπτη, ΔΕΞΙΟ ΦΛΑΣ | 71500195 | |
17 | Καπάκι διακόπτη, ΑΡΙΣΤΕΡΟ ΦΛΑΣ | 71500193 | |
18 | Στεφάνη, ΔΙΠΛH | 71500202 | |
19 | Στεφάνη, ΕΛΕΓΧΟΣ ΠΛΟΗΓΗΣΗΣ | 71500201 | |
21 | Καπάκι διακόπτη, ΕΝΑΡΞΗ/ΟΠΙΣΘΕΝ/ΚΙΝΔΥΝΟΣ | 71500500 | |
22 | Καπάκι διακόπτη, ΕΛΕΓΧΟΣ ΠΡΟΣΦΥΣΗΣ/ΚΟΡΝΑ | 71500499 | |
