ערכות של מכסים למתגי כרום על הכידון
J057772019-08-21
כללי
מספר ערכה
71500186A, 71500187C, 71500228C, 71500515, 71500517
דגמים
ערכות אלה כוללות סטים מלאים של מכסים למתגי הכרום שבצד שמאל ובצד ימין של הכידון. ניתן להחליף את מכסי המתגים השחורים הסטנדרטים ישירות במכסים אלה.
דרישות התקנה
ברר אצל סוכנות Harley-Davidson שלך על ערכות של בתים למתגי כרום וערכות של תושבות לידיות כרום, ואילו אפשרויות של ידיות כידון ניתן לבקש גם עבור דגמים אלה. את הפריטים האלה ניתן להתקין בקלות באותו הזמן שמתקינים ערכה זו.
אזהרה
הבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. השתמש בהליכי הטיפול המתאימים שבמדריך. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00333b)
הערה
גיליון הנחיות זה מתייחס למידע במדריך השירות. נדרש מדריך טיפולים לאופנוע מהדגם שלך על מנת לבצע התקנה זו. ניתן לקבל מדריך זה בסוכנויות Harley-Davidson.
תכולת הערכה
ראה איור 1 עד איור 5 ו עיין בטבלה 1.
הסרה
1. פתח או הסר את התושבת בהתאם להוראות במדריך הטיפולים.
אזהרה
כדי למנוע התנעה בשוגג של הרכב העלולה לגרום למוות או פציעה חמורה, הסר את הנתיך הראשי לפני שתמשיך. (00251b)
2. עיין במדריך הטיפולים. הסר את הנתיך הראשי.
3. עיין במדריך הטיפולים. הסר את המכסים בחזית התושבת.
הערה
לא צריך לנתק את החוטים במתג כדי להחליף את מכסי המתג.
בחלק משטח הפנים של טבעות המכסים אין גימור כרום. זה מכוון ואיננו פגם.
התקנה
מתגי בית עליון
  1. הרם בזהירות את מכסה המתג השחור ממעמד המתג.
  2. משוך את מכסה המתג למעלה בחלק העליון של המכסה. הסר את המכסה.
    3. הערה
    במהלך ההתקנה, השתמש בסרט השקוף שכיסה את המתג כדי להגן על שטח הפנים בצבע כרום של מכסי המתגים. הסר את הסרט בתום ההתקנה.
  3. בחר מהערכה מכסה מתג חלופי מתאים בצבע כרום.
  4. הנח את המכסה על מעמד המכסה החל מהחלק העליון של המכסה.
  5. דחוף את החלק התחתון של המכסה עד שהוא ייתפס במקום.
  6. החלף מצבים במתג אחורה וקדימה ובדוק שהוא פועל כשורה.
מתגי מחווני כיוון
  1. הרם בזהירות את מכסה המתג השחור מהחלק החיצוני של המכסה.
    2. הערה
    ערכות 71500515, 71500187C ו-71500228C מכילות שני מכסים למתג של איתות צד ימין. בור והתקן את מכסה המתג שמתאים למכסה המתג השחור של היצרן המקורי שהסרת. השלך את מכסה המתג שאינו בשימוש.
  2. בחר מהערכה מכסה מתג חלופי מתאים בצבע כרום.
  3. הנח את המכסה על המתג החל מהצד הפנימי של המכסה.
  4. לחץ בזהירות את המכסה על התושבת עד שהוא ייתפס במקום.
  5. החלף מצבים במתג אחורה וקדימה ובדוק שהוא פועל כשורה.
החלפת מכסה מתג
1. משוך את מכסה המתג השחור ממוט המתג.
2. השתמש בחוד T6 כדי להסיר את הצמדנים בצורת Z שמחזיקים את הלוח הקדמי במקום. שמור על החלקים לשימוש חוזר.
3. התקן את הלוח הקדמי הרצוי. קבע אותו למקומו בעזרת החלקים שהסרת בשלב הקודם. הדק.
מומנט סיבוב: 2,5 N·m (22 in-lbs) בורג
4. ראה איור 1 ו- איור 5 . בחר מהערכה מכסה מתג חלופי מתאים בצבע כרום. החלק את המכסה על המוט באופן מלא. משוך את המכסה כדי לוודא שהוא מותקן ומקובע למקום.
הערה
המכסה יושב באופן צמוד כדי למנוע ממנו להתרופף תוך כדי עבודה רגילה.
5. החלף מצבים במתג אחורה וקדימה ובדוק שהוא פועל כשורה.
הרכבת המתגים
  1. הרכב את המתגים חזרה בבתי המתגים בנפרד. כשאתה מרכיב את המתגים, היה זהיר כדי לא לגרום נזק. עיין במדריך הטיפולים.
  2. התקן את המכלולים של בית המתג השמאלי ובית המתג הימני. עיין במדריך הטיפולים. הסר והשלך את כיסויי המגן השקופים להתקנה.
  3. עיין במדריך הטיפולים. התקן את הנתיך.
  4. עיין במדריך הטיפולים. התקן את המושב. לאחר התקנת המושב, משוך אותו כלפי מעלה כדי לוודא שהוא מאובטח.
  5. בדוק אם כל המתגים על הכידון פועלים כשורה.
חלקי שירות

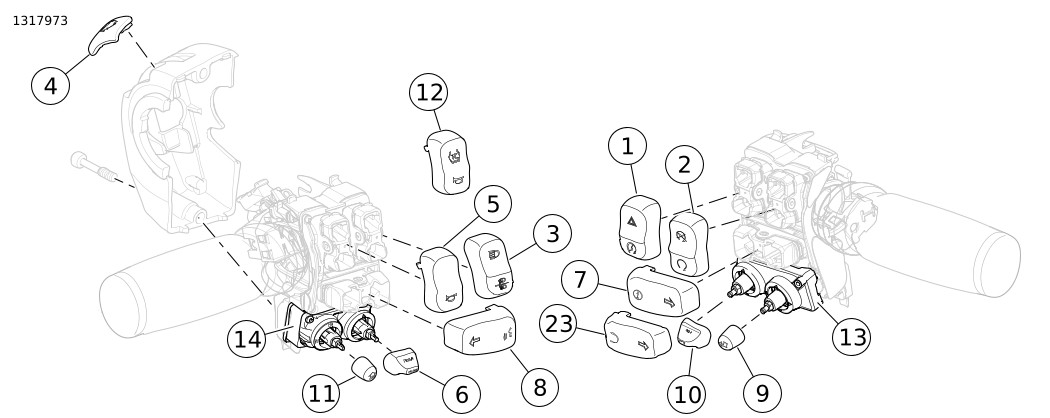

איור 1. חלקי שירות עבור 71500228C: מכסה מתגים בכידון בצבע כרום

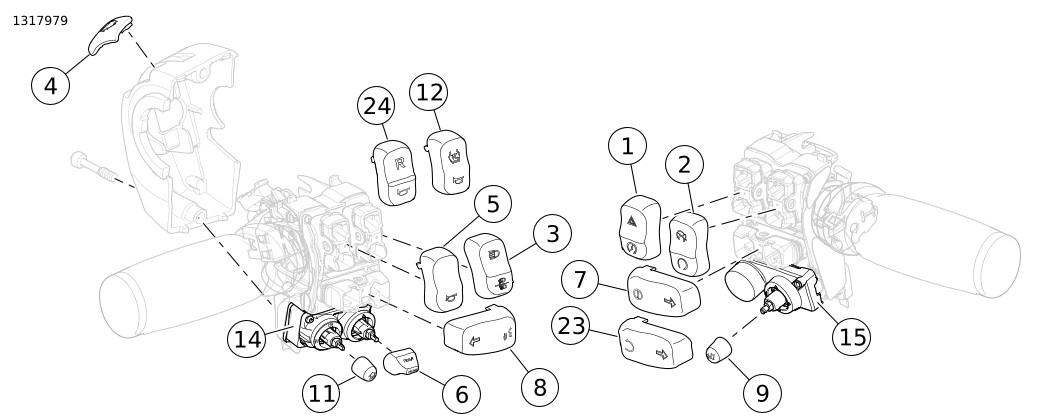

איור 2. חלקי שירות עבור 71500187C: מכסה מתגים בכידון בצבע כרום

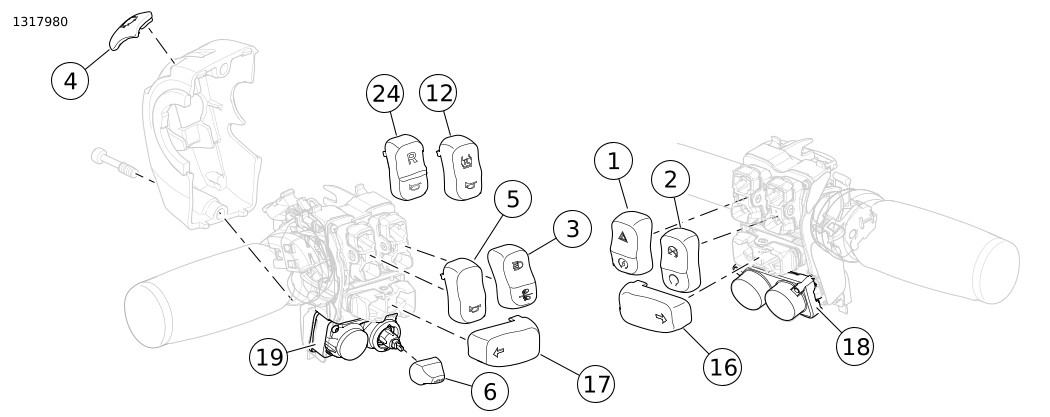

איור 3. חלקי שירות עבור 71500186A: מכסה מתגים בכידון בצבע כרום

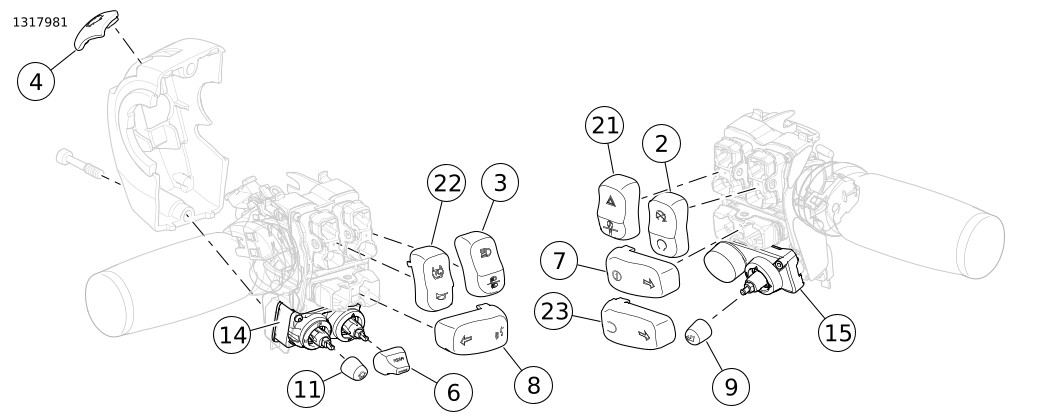

איור 4. חלקי שירות עבור 71500515: מכסה מתגים בכידון בצבע כרום

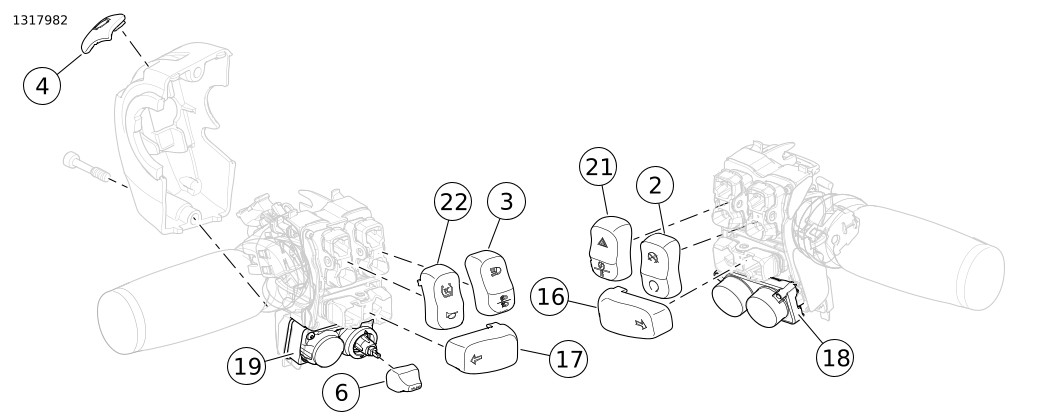

איור 5. חלקי שירות עבור 71500517: מכסה מתגים בכידון בצבע כרום
טבלה 1. חלקי שירות: מכסה מתגים בכידון בצבע כרום
ערכה
פריט
תיאור (כמות)
מספר חלק
ערכה 71500228C
1
מכסה מתג, START/HAZARD
לא נמכר בנפרד
2
מכסה מתג, OFF/ENGINE STOP/RUN
לא נמכר בנפרד
3
מכסה מתג, LIGHTS HI/LO
לא נמכר בנפרד
4
מכסה מתג, TRIGGER FINGER
לא נמכר בנפרד
5
מכסה מתג, HORN
לא נמכר בנפרד
6
מכסה מתג, CRUISE CONTROL
71500189
7
מכסה מתג, TURN SIGNAL RH/INFORMATION
71500196
8
מכסה מתג, TURN SIGNAL LH/VOICE
71500194
9
מכסה מתג, AUDIO SELECT
71500191
10
מכסה מתג, PTT/SQUELCH
71500188
11
מכסה מתג, AUDIO HOME
71500190
12
מכסה מתג, TRACTION CONTROL/HORN
71500499
13
לוח קדמי, Audio/PTT
71500206
14
לוח קדמי, AUDIO/CRUISE CONTROL
71500204
23
מכסה מתג, TURN SIGNAL RH/BACK
71500551
ערכה 71500187C
1
מכסה מתג, START/HAZARD
לא נמכר בנפרד
2
מכסה מתג, OFF/ENGINE STOP/RUN
לא נמכר בנפרד
3
מכסה מתג, LIGHTS HI/LO
לא נמכר בנפרד
4
מכסה מתג, TRIGGER FINGER
לא נמכר בנפרד
5
מכסה מתג, HORN
לא נמכר בנפרד
6
מכסה מתג, CRUISE CONTROL
71500189
7
מכסה מתג, TURN SIGNAL RH/INFORMATION
71500196
8
מכסה מתג, TURN SIGNAL LH/VOICE
71500194
9
מכסה מתג, AUDIO SELECT
71500191
11
מכסה מתג, AUDIO HOME
71500190
12
מכסה מתג, TRACTION CONTROL/HORN
71500499
14
לוח קדמי, AUDIO/CRUISE CONTROL
71500204
15
לוח קדמי, Audio/PTT
71500205
23
מכסה מתג, TURN SIGNAL RH/BACK
71500551
24
מכסה מתג, REVERSE/HORN
71500198
ערכה 71500186A
1
מכסה מתג, START/HAZARD
לא נמכר בנפרד
2
מכסה מתג, OFF/ENGINE STOP/RUN
לא נמכר בנפרד
3
מכסה מתג, LIGHTS HI/LO
לא נמכר בנפרד
4
מכסה מתג, TRIGGER FINGER
לא נמכר בנפרד
5
מכסה מתג, HORN
לא נמכר בנפרד
6
מכסה מתג, CRUISE CONTROL
71500189
12
מכסה מתג, TRACTION CONTROL/HORN
71500499
16
מכסה מתג, TURN SIGNAL RH
71500195
17
מכסה מתג, TURN SIGNAL LH
71500193
18
לוח קדמי, Double
71500202
19
לוח קדמי, CRUISE CONTROL
71500201
24
מכסה מתג, REVERSE/HORN
71500198
ערכה 71500515
2
מכסה מתג, OFF/ENGINE STOP/RUN
לא נמכר בנפרד
3
מכסה מתג, LIGHTS HI/LO
לא נמכר בנפרד
4
מכסה מתג, TRIGGER FINGER
לא נמכר בנפרד
6
מכסה מתג, CRUISE CONTROL
71500189
7
מכסה מתג, TURN SIGNAL RH/INFORMATION
71500196
8
מכסה מתג, TURN SIGNAL LH/VOICE
71500194
9
מכסה מתג, AUDIO SELECT
71500191
11
מכסה מתג, AUDIO HOME
71500190
14
לוח קדמי, AUDIO/CRUISE CONTROL
71500204
15
לוח קדמי, Audio/PTT
71500205
21
מכסה מתג, START/REVERSE/HAZARD
71500500
22
מכסה מתג, TRACTION CONTROL/HORN
71500499
23
מכסה מתג, TURN SIGNAL RH/BACK
71500551
ערכה 71500517
2
מכסה מתג, OFF/ENGINE STOP/RUN
לא נמכר בנפרד
3
מכסה מתג, LIGHTS HI/LO
לא נמכר בנפרד
4
מכסה מתג, TRIGGER FINGER
לא נמכר בנפרד
6
מכסה מתג, CRUISE CONTROL
71500189
16
מכסה מתג, TURN SIGNAL RH
71500195
17
מכסה מתג, TURN SIGNAL LH
71500193
18
לוח קדמי, Double
71500202
19
לוח קדמי, CRUISE CONTROL
71500201
21
מכסה מתג, START/REVERSE/HAZARD
71500500
22
מכסה מתג, TRACTION CONTROL/HORN
71500499
