CHROME HANDLEBAR SWITCH CAP KIT (クロームハンドルバースイッチキャップキット)
J057772019-08-21
概略
キット番号
71500186A、71500187C、71500228C、71500515、71500517
適合モデル
これらのキットには、左右ハンドルバースイッチのクロームスイッチキャップ一式が含まれます。 これらのキャップは、標準装備ブラックスイッチキャップと直接交換することができます。
取り付け要件
これらのモデルに使用できるクロームスイッチハウジングキットおよびクロームハンドレバーブラケットキット、並びにハンドルバーグリップの選択については、ハーレーダビッドソン販売店までお問い合わせください。 これらのアイテムは、このキットを取り付ける際、簡単に取り付けることができます。
警告ライダーおよびパッセンジャーの安全を守るため、キットは正しく装着してください。 サービスマニュアルを参照しながら、適切な手順に従ってください。 自分で作業を行うことが難しい場合、または適切な工具を持っていない場合は、最寄りのハーレーダビッドソン正規販売網店に取り付けを依頼してください。 本キットを正しく取り付けないと死亡したり重傷を負うおそれがあります。 (00333b)
注記
この取り扱い説明書はサービスマニュアルの記載情報を参照しています。 このキットを取り付けるには、お持ちの車両のサービスマニュアルが必要です。 マニュアルはハーレーダビッドソン ジャパン正規販売網店で入手できます。
キット内容:
取り外し
| 1. | サービスマニュアルの説明に従ってシートを開き、または取り外します。 | |
| 警告 誤ってエンジンを始動すると、死亡事故や重大な人身事故を引き起こすおそれがあるため、メインヒューズを外して作業を開始してください。 (00251b) | ||
| 2. | サービスマニュアルを参照してください。 メインヒューズを取り外します。 | |
| 3. | サービスマニュアルを参照してください。 フロントハウジングカバーを取り外します。 注記 スイッチキャップの交換時にスイッチ配線を外す必要はありません。 ベゼルにはクローム仕上げになっていない部分がありますが、 これは意図的なものであり、不具合ではありません。 |
取り付け
アッパーハウジングスイッチ
- ストックブラックスイッチキャップをキャップキャリアから、慎重にこじって外します。
- キャップ上部にあるスイッチキャップを押し上げます。 キャップを取り外します。
- キットから正しい交換用クロームスイッチキャップを選びます。
- キャップ上部から、キャップキャリア上にキャップを取り付けます。
- キャップ下部をカチッとはまるまで押します。
- スイッチを前後に切り替え、正しく動作するか確認します。
注記
取り付け時には透明な保護カバーフィルムを使い、スイッチキャップのクローム面を守ります。 取り付けが完了したらフィルムをはがします。
ターンシグナルスイッチ
- ストックブラックスイッチキャップをキャップの外側から、慎重に押し上げます。
- キットから正しい交換用クロームスイッチキャップを選びます。
- キャップの内側から、キャップをスイッチに取り付けます。
- カチッとはまるまで、慎重にスイッチキャップをキャリア上に押し込みます。
- スイッチを前後に切り替え、正しく動作するか確認します。
注記
キット71500515、71500187C、71500228Cには、右ターンシグナルスイッチキャップが2個含まれています。 取り外したOEブラックスイッチキャップに一致するスイッチキャップを選択し、取り付けます。 未使用のスイッチキャップを廃棄します。
スイッチキャップの交換
| 1. | スイッチシャフトからストックブラックスイッチキャップを取り外します。 | |
| 2. | T6ビットを使用して、ベゼルを固定している「Z」ファスナーを取り外します。 取り外したファスナーは再度使用するため、とっておきます。 | |
| 3. | ベゼルを取り付けます。 前の手順で取り外したファスナーで固定します。 締め付ける。 トルク: 2.5 N·m (22 in-lbs) スクリュー | |
| 4. | 「図1」および「図5」を参照してください。 キットから正しい交換用クロームスイッチキャップを選びます。 キャップをシャフト上に完全にスライドさせます。 キャップを引っ張り、しっかりと取り付けられているか確認します。 注記 キャップは、通常の動作中に緩くならないように、ぴったりとフィットさせてください。 | |
| 5. | スイッチを前後に切り替え、正しく動作するか確認します。 |
スイッチの組み立て
- スイッチハウジングに各スイッチを組み立て戻します。 スイッチの取り付け時は傷が付かないように注意してください。 サービスマニュアルを参照してください。
- 左右スイッチハウジングアッセンブリーを取り付けます。 サービスマニュアルを参照してください。 透明の保護取り付けカバーをはがし、廃棄します。
- サービスマニュアルを参照してください。 ヒューズを取り付けます。
- サービスマニュアルを参照してください。 シートを取り付けます。 シートを取り付けたら、シートを上に引っ張って、固定されているか確認します。
- ハンドルバースイッチが全て正常に作動するかテストします。
交換用パーツ

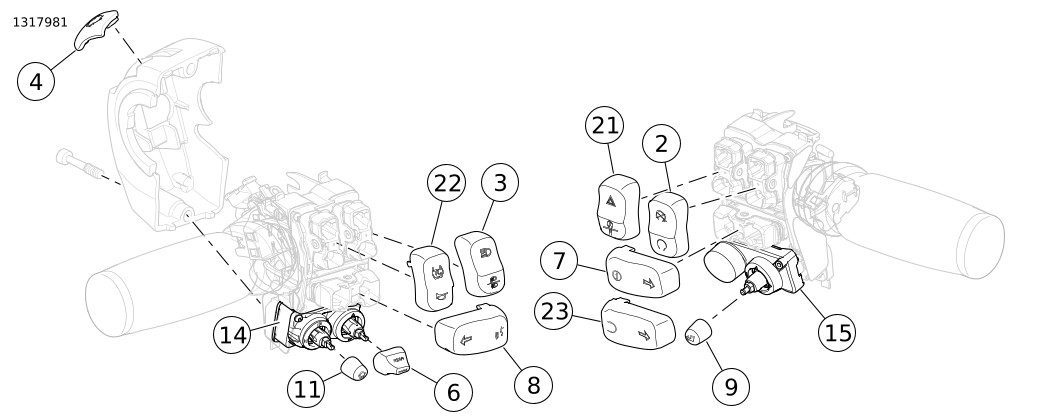

図1。 71500228Cの交換用パーツ クロームハンドルバースイッチキャップ

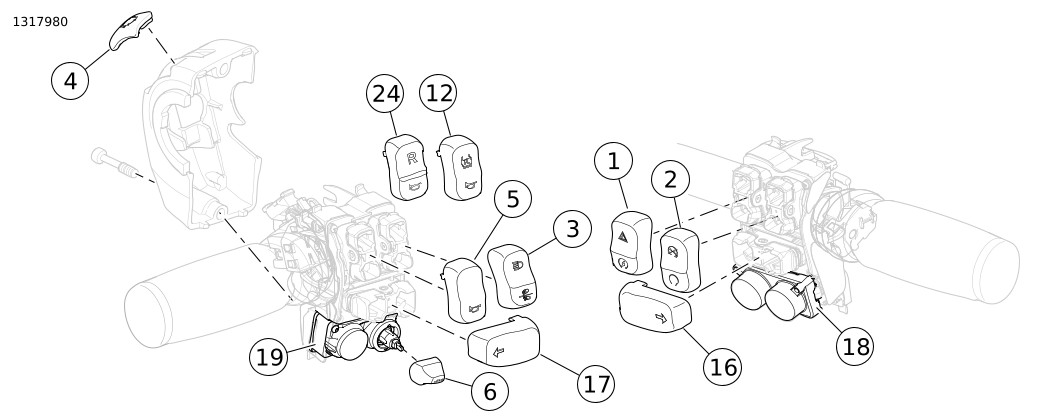

図2。 71500187Cの交換用パーツ クロームハンドルバースイッチキャップ

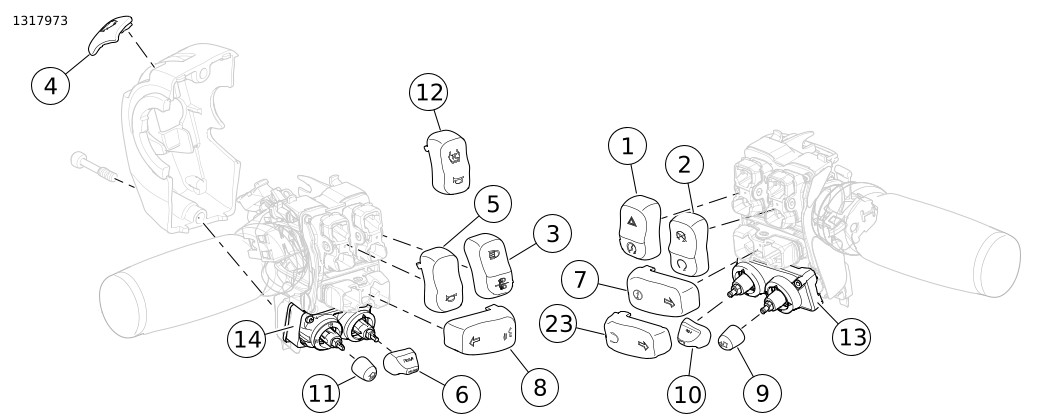

図3。 71500186Aの交換用パーツ クロームハンドルバースイッチキャップ

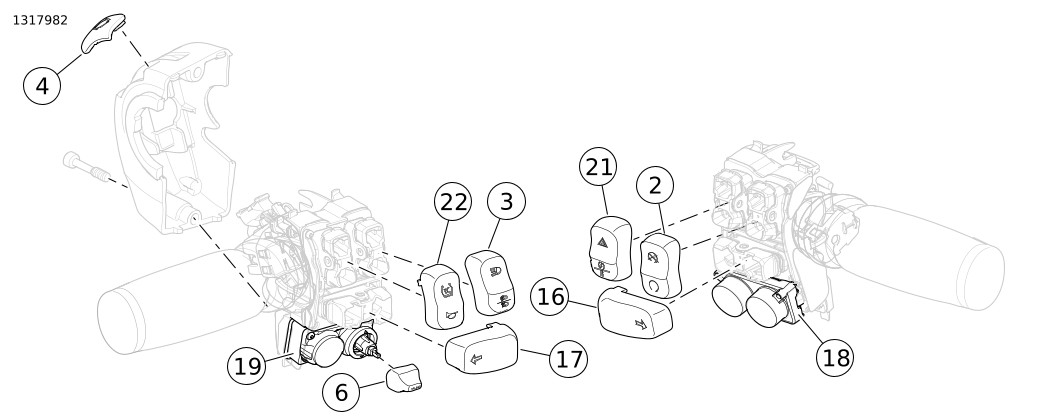

図4。 71500515の交換用パーツ クロームハンドルバースイッチキャップ

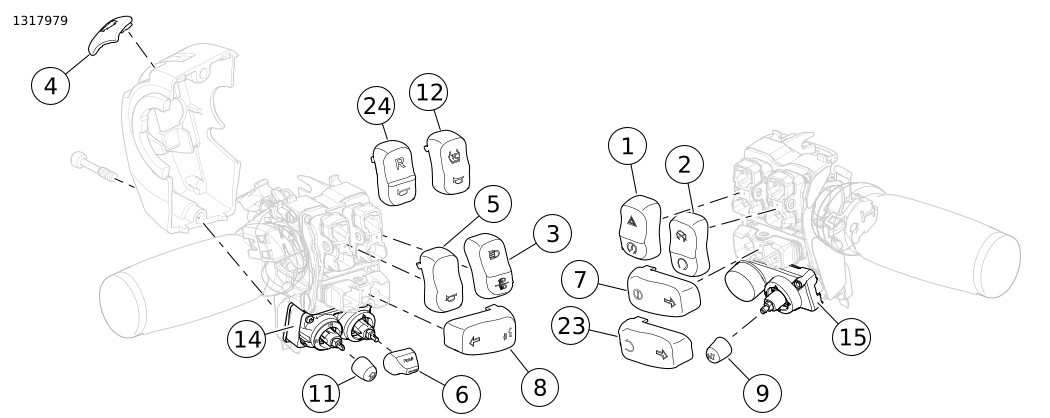

図5。 71500517の交換用パーツ クロームハンドルバースイッチキャップ
表1。 交換用パーツ: クロームハンドルバースイッチキャップ
キット | アイテム | 詳細（数量） | 部品番号 |
|---|---|---|---|
キット71500228C | |||
1 | スイッチキャップ、スタート/ハザード | 別売りなし | |
2 | スイッチキャップ、OFF/ENGINE STOP/RUN | 別売りなし | |
3 | スイッチキャップ、LIGHTS HI/LO | 別売りなし | |
4 | スイッチキャップ、トリガーフィンガー | 別売りなし | |
5 | スイッチキャップ、HORN | 別売りなし | |
6 | スイッチキャップ、クルーズコントロール | 71500189 | |
7 | スイッチキャップ、ターンシグナル RH/情報 | 71500196 | |
8 | スイッチキャップ、ターンシグナル LH/音声 | 71500194 | |
9 | スイッチキャップ、オーディオ/選択 | 71500191 | |
10 | スイッチキャップ、PTT(プッシュ・トゥ・トーク)/スケルチ | 71500188 | |
11 | スイッチキャップ、オーディオ/ホーム | 71500190 | |
12 | スイッチキャップ、トラクションコントロール/ホーン | 71500499 | |
13 | ベゼル、オーディオ/PTT(プッシュ・トゥ・トーク) | 71500206 | |
14 | ベゼル、オーディオ/クルーズコントロール | 71500204 | |
23 | スイッチキャップ、ターンシグナル RH/後部 | 71500551 | |
キット71500187C | |||
1 | スイッチキャップ、スタート/ハザード | 別売りなし | |
2 | スイッチキャップ、OFF/ENGINE STOP/RUN | 別売りなし | |
3 | スイッチキャップ、LIGHTS HI/LO | 別売りなし | |
4 | スイッチキャップ、トリガーフィンガー | 別売りなし | |
5 | スイッチキャップ、HORN | 別売りなし | |
6 | スイッチキャップ、クルーズコントロール | 71500189 | |
7 | スイッチキャップ、ターンシグナル RH/情報 | 71500196 | |
8 | スイッチキャップ、ターンシグナル LH/音声 | 71500194 | |
9 | スイッチキャップ、オーディオ/選択 | 71500191 | |
11 | スイッチキャップ、オーディオ/ホーム | 71500190 | |
12 | スイッチキャップ、トラクションコントロール/ホーン | 71500499 | |
14 | ベゼル、オーディオ/クルーズコントロール | 71500204 | |
15 | ベゼル、オーディオ/PTT(プッシュ・トゥ・トーク) | 71500205 | |
23 | スイッチキャップ、ターンシグナル RH/後部 | 71500551 | |
24 | スイッチキャップ、リバース/ホーン | 71500198 | |
キット71500186A | |||
1 | スイッチキャップ、スタート/ハザード | 別売りなし | |
2 | スイッチキャップ、OFF/ENGINE STOP/RUN | 別売りなし | |
3 | スイッチキャップ、LIGHTS HI/LO | 別売りなし | |
4 | スイッチキャップ、トリガーフィンガー | 別売りなし | |
5 | スイッチキャップ、HORN | 別売りなし | |
6 | スイッチキャップ、クルーズコントロール | 71500189 | |
12 | スイッチキャップ、トラクションコントロール/ホーン | 71500499 | |
16 | スイッチキャップ、ターンシグナル RH | 71500195 | |
17 | スイッチキャップ、ターンシグナル LH | 71500193 | |
18 | ベゼル、ダブル | 71500202 | |
19 | ベゼル、クルーズコントロール | 71500201 | |
24 | スイッチキャップ、リバース/ホーン | 71500198 | |
キット71500515 | |||
2 | スイッチキャップ、OFF/ENGINE STOP/RUN | 別売りなし | |
3 | スイッチキャップ、LIGHTS HI/LO | 別売りなし | |
4 | スイッチキャップ、トリガーフィンガー | 別売りなし | |
6 | スイッチキャップ、クルーズコントロール | 71500189 | |
7 | スイッチキャップ、ターンシグナル RH/情報 | 71500196 | |
8 | スイッチキャップ、ターンシグナル LH/音声 | 71500194 | |
9 | スイッチキャップ、オーディオ/選択 | 71500191 | |
11 | スイッチキャップ、オーディオ/ホーム | 71500190 | |
14 | ベゼル、オーディオ/クルーズコントロール | 71500204 | |
15 | ベゼル、オーディオ/PTT(プッシュ・トゥ・トーク) | 71500205 | |
21 | スイッチキャップ、スタート/リバース/ハザード | 71500500 | |
22 | スイッチキャップ、トラクションコントロール/ホーン | 71500499 | |
23 | スイッチキャップ、ターンシグナル RH/後部 | 71500551 | |
キット71500517 | |||
2 | スイッチキャップ、OFF/ENGINE STOP/RUN | 別売りなし | |
3 | スイッチキャップ、LIGHTS HI/LO | 別売りなし | |
4 | スイッチキャップ、トリガーフィンガー | 別売りなし | |
6 | スイッチキャップ、クルーズコントロール | 71500189 | |
16 | スイッチキャップ、ターンシグナル RH | 71500195 | |
17 | スイッチキャップ、ターンシグナル LH | 71500193 | |
18 | ベゼル、ダブル | 71500202 | |
19 | ベゼル、クルーズコントロール | 71500201 | |
21 | スイッチキャップ、スタート/リバース/ハザード | 71500500 | |
22 | スイッチキャップ、トラクションコントロール/ホーン | 71500499 | |
