CHROMUOTŲ VAIRO JUNGIKLIŲ DANGTELIŲ KOMPLEKTAI
J057772019-08-21
BENDROJI INFORMACIJA
Komplekto numeris
71500186A, 71500187C, 71500228C, 71500515, 71500517
Modeliai
Šiuos komplektus sudaro visų vairo jungiklių (ir kairės, ir dešinės pusių) chromuoti dangteliai. Tokiais dangteliais galima pakeisti į standartinį įrangos komplektą įeinančius juodus jungiklių dangtelius.
Montavimo reikmenys
Savo „Harley-Davidson“ prekybos atstovo galite pasiteirauti apie chromuotų jungiklių korpusų komplektus bei chromuotų rankenų svirčių komplektus, taip pat – apie įvairias rankenas, galimas su šiais modeliais. Pastaruosius priedus galima lengvai sumontuoti kartu su šiuo komplektu.
ĮSPĖJIMAS
Vairuotojo ir keleivio saugumas priklauso nuo tinkamo šio rinkinio sumontavimo. Vadovaukitės atitinkamomis techninės priežiūros vadovo procedūromis. Jei patys procedūros atlikti negalite arba neturite tinkamų įrankių, tegu sumontuoja „Harley-Davidson“ pardavėjas. Netinkamai sumontavus šį rinkinį, galima sunkiai arba mirtinai susižaloti. (00333b)
PASTABA
Šiame instrukcijų lape yra pateikta nuorodų į informaciją iš techninės priežiūros vadovo. Šiems montavimo darbams atlikti reikalingas jūsų motociklo techninės priežiūros vadovas. Gauti jį galite iš „Harley-Davidson“ prekybos atstovo.
Rinkinio turinys
Žr. Pav 1 – Pav 5 ir Žr. 1 lent.
IŠĖMIMAS
1. Vadovaudamiesi techninės priežiūros vadove pateiktais nurodymais atidarykite arba nuimkite sėdynę.
ĮSPĖJIMAS
Kad transporto priemonė nebūtų netyčia užvesta (dėl to galima sunkiai arba mirtinai susižaloti), reikia išimti pagrindinį saugiklį. (00251b)
2. Žr. techninės priežiūros vadovą. Išimkite pagrindinį saugiklį.
3. Žr. techninės priežiūros vadovą. Nuimkite priekinius korpusų dangtelius.
PASTABA
Norint pakeisti jungiklių dangtelius, atjungti jungiklių laidus nebūtina.
Ne visas apvadų plotas yra chromuotas. Tai nėra defektas.
MONTAVIMAS
Aukštutiniai korpuso jungikliai
  1. Atsargiai nutraukite gamyklinį juodą jungiklio dangtelį nuo dangtelio laikiklio.
  2. Jungiklio dangtelį traukite aukštyn nuo dangtelio viršaus. Dangtelį nuimkite.
    3. PASTABA
    Tam, kad apsaugotumėte chromuotų jungiklių dangtelių paviršių, montuodami naudokite permatomą apsauginę plėvelę. Baigę montavimo darbus šią plėvelę nuimkite.
  3. Komplekte susiraskite atitinkamą pakaitinį chromuotą jungiklio dangtelį.
  4. Uždėkite dangtelį ant dangtelio laikiklio, pradėdami nuo dangtelio viršaus.
  5. Paspauskite dangtelio apačią, kol ji spragtelėdama užsifiksuos.
  6. Pabandykite perjungti jungiklį iš vienos padėties į kitą, kad įsitikintumėte, jog jis veikia tinkamai.
Posūkių signalo jungikliai
  1. Gamyklinį juodą jungiklio dangtelį atsargiai nutraukite aukštyn, pradėdami nuo jo išorinės pusės.
    2. PASTABA
    Į komplektus Nr. 71500515, 71500187C, 71500228C įeina du posūkio į dešinę signalo jungiklio dangteliai. Pasirinkite ir sumontuokite tą jungiklio dangtelį, kuris visiškai atitinka nuimtą originalų juodą jungiklio dangtelį. Nepanaudotą jungiklio dangtelį pašalinkite.
  2. Komplekte susiraskite atitinkamą pakaitinį chromuotą jungiklio dangtelį.
  3. Dangtelį uždėkite ant jungiklio, pradėdami nuo jo vidinės pusės.
  4. Jungiklio dangtelį atsargiai užspauskite ant laikiklio, kol jis spragtelėdamas užsifiksuos.
  5. Pabandykite perjungti jungiklį iš vienos padėties į kitą, kad įsitikintumėte, jog jis veikia tinkamai.
Jungiklio dangtelio keitimas
1. Juodą gamyklinį jungiklio dangtelį nutraukite nuo jungiklio kotelio.
2. T6 antgaliu nuimkite „Z“ tipo tvirtinimo elementus, kuriais laikomas apvadas. Tvirtinimo detales pasilikite – jų prireiks vėliau.
3. Sumontuokite norimą apvadą. Pritvirtinkite tvirtinimo elementais, kuriuos išėmėte atlikdami veiksmą prieš tai. Priveržkite.
Sūkio momentas: 2,5 N·m (22 in-lbs) varžtas
4. Žr. Pav 1 ir Pav 5 . Komplekte susiraskite atitinkamą pakaitinį chromuotą jungiklio dangtelį. Dangtelį visiškai užstumkite ant kotelio. Kad patikrintumėte, ar dangtelis sumontuotas tvirtai, jį patraukite.
PASTABA
Tam, kad įprastai naudojamas dangtelis neatsilaisvintų, montuojamas jis visiškai priglunda.
5. Pabandykite perjungti jungiklį iš vienos padėties į kitą, kad įsitikintumėte, jog jis veikia tinkamai.
Jungiklių surinkimas
  1. Surinkite atskirus jungiklius atgal į jų korpusus. Montuodami jungiklius elkitės atsargiai, kad jų nepažeistumėte. Žr. techninės priežiūros vadovą.
  2. Sumontuokite kairįjį ir dešinįjį jungiklių korpusų blokus. Žr. techninės priežiūros vadovą. Nuimkite permatomus apsauginius paviršius ir juos pašalinkite.
  3. Žr. techninės priežiūros vadovą. Įdėkite saugiklį.
  4. Žr. techninės priežiūros vadovą. Sumontuokite sėdynę. Kai sėdynę sumontuojate, patraukite ją aukštyn, kad įsitikintumėte, jog ji gerai įtvirtinta.
  5. Patikrinkite visus vairo jungiklius ir įsitikinkite, kad jie veikia tinkamai.
DALYS, REIKALINGOS UŽDUOČIAI ATLIKTI

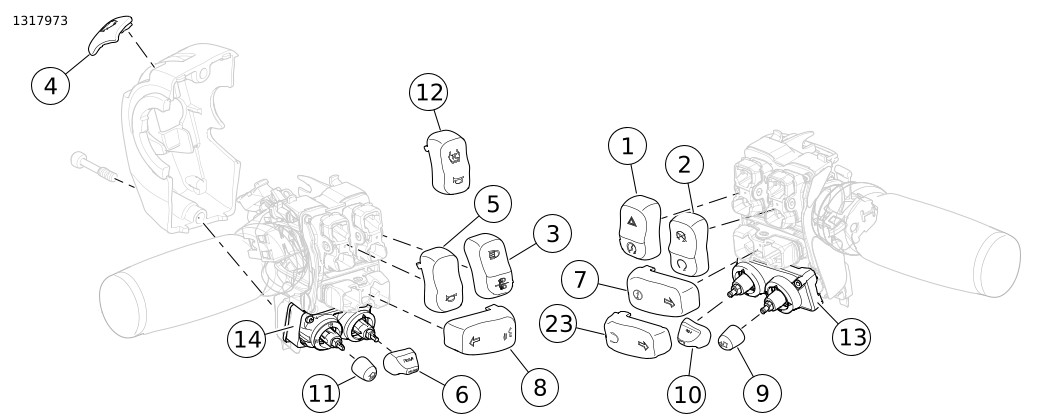

Pav 1. Dalys, reikalingos užduočiai atlikti (71500228C): Chromuoti vairo jungiklių dangteliai
Pav 2. Dalys, reikalingos užduočiai atlikti (71500187C): Chromuoti vairo jungiklių dangteliai
Pav 3. Dalys, reikalingos užduočiai atlikti (71500186A): Chromuoti vairo jungiklių dangteliai
Pav 4. Dalys, reikalingos užduočiai atlikti (71500515): Chromuoti vairo jungiklių dangteliai
Pav 5. Dalys, reikalingos užduočiai atlikti (71500517): Chromuoti vairo jungiklių dangteliai
Lent 1. Dalys, reikalingos užduočiai atlikti Chromuoti vairo jungiklių dangteliai
Rinkinys
Elementas
Aprašymas (kiekis)
Dalies numeris
Komplektas Nr. 71500228C
1
Jungiklio dangtelis – UŽVEDIMAS / AVARINIS SIGNALAS
Atskirai neparduodama
2
Jungiklio dangtelis – IŠJUNGIMAS / VARIKLIO SUSTABDYMAS / VAŽIAVIMAS
Atskirai neparduodama
3
Jungiklio dangtelis – ARTIMOSIOS / TOLIMOSIOS ŠVIESOS
Atskirai neparduodama
4
Jungiklio dangtelis – PRIEKINIS JUNGIKLIS
Atskirai neparduodama
5
Jungiklio dangtelis – GARSO SIGNALIZATORIUS
Atskirai neparduodama
6
Jungiklio dangtelis – GREIČIO PALAIKYMAS
71500189
7
Jungiklio dangtelis – POSŪKIO DEŠINĖN SIGNALAS / INFORMACIJA
71500196
8
Jungiklio dangtelis – POSŪKIO KAIRĖN SIGNALAS / BALSAS
71500194
9
Jungiklio dangtelis – GARSO SISTEMA / PASIRINKIMAS
71500191
10
Jungiklio dangtelis – ETERIS / NUTILDYMO FILTRAS
71500188
11
Jungiklio dangtelis – GARSO SISTEMA / PAGR. EKRANAS
71500190
12
Jungiklio dangtelis – SUKIBIMO SISTEMA / GARSO SIGNALIZATORIUS
71500499
13
Apvadas – GARSO SISTEMA / ETERIS
71500206
14
Apvadas – GARSO SISTEMA / GREIČIO PALAIKYMAS
71500204
23
Jungiklio dangtelis – POSŪKIO DEŠINĖN SIGNALAS / BALSAS
71500551
Komplektas Nr. 71500187C
1
Jungiklio dangtelis – UŽVEDIMAS / AVARINIS SIGNALAS
Atskirai neparduodama
2
Jungiklio dangtelis – IŠJUNGIMAS / VARIKLIO SUSTABDYMAS / VAŽIAVIMAS
Atskirai neparduodama
3
Jungiklio dangtelis – ARTIMOSIOS / TOLIMOSIOS ŠVIESOS
Atskirai neparduodama
4
Jungiklio dangtelis – PRIEKINIS JUNGIKLIS
Atskirai neparduodama
5
Jungiklio dangtelis – GARSO SIGNALIZATORIUS
Atskirai neparduodama
6
Jungiklio dangtelis – GREIČIO PALAIKYMAS
71500189
7
Jungiklio dangtelis – POSŪKIO DEŠINĖN SIGNALAS / INFORMACIJA
71500196
8
Jungiklio dangtelis – POSŪKIO KAIRĖN SIGNALAS / BALSAS
71500194
9
Jungiklio dangtelis – GARSO SISTEMA / PASIRINKIMAS
71500191
11
Jungiklio dangtelis – GARSO SISTEMA / PAGR. EKRANAS
71500190
12
Jungiklio dangtelis – SUKIBIMO SISTEMA / GARSO SIGNALIZATORIUS
71500499
14
Apvadas – GARSO SISTEMA / GREIČIO PALAIKYMAS
71500204
15
Apvadas – GARSO SISTEMA / ETERIS
71500205
23
Jungiklio dangtelis – POSŪKIO DEŠINĖN SIGNALAS / BALSAS
71500551
24
Jungiklio dangtelis – ATBULINĖ EIGA / GARSO SIGNALIZATORIUS
71500198
Komplektas Nr. 71500186A
1
Jungiklio dangtelis – UŽVEDIMAS / AVARINIS SIGNALAS
Atskirai neparduodama
2
Jungiklio dangtelis – IŠJUNGIMAS / VARIKLIO SUSTABDYMAS / VAŽIAVIMAS
Atskirai neparduodama
3
Jungiklio dangtelis – ARTIMOSIOS / TOLIMOSIOS ŠVIESOS
Atskirai neparduodama
4
Jungiklio dangtelis – PRIEKINIS JUNGIKLIS
Atskirai neparduodama
5
Jungiklio dangtelis – GARSO SIGNALIZATORIUS
Atskirai neparduodama
6
Jungiklio dangtelis – GREIČIO PALAIKYMAS
71500189
12
Jungiklio dangtelis – SUKIBIMO SISTEMA / GARSO SIGNALIZATORIUS
71500499
16
Jungiklio dangtelis – POSŪKIO DEŠINĖN SIGNALAS
71500195
17
Jungiklio dangtelis – POSŪKIO KAIRĖN SIGNALAS
71500193
18
DVIGUBAS apvadas
71500202
19
Apvadas – GREIČIO PALAIKYMO SISTEMA
71500201
24
Jungiklio dangtelis – ATBULINĖ EIGA / GARSO SIGNALIZATORIUS
71500198
Komplektas Nr. 71500515
2
Jungiklio dangtelis – IŠJUNGIMAS / VARIKLIO SUSTABDYMAS / VAŽIAVIMAS
Atskirai neparduodama
3
Jungiklio dangtelis – ARTIMOSIOS / TOLIMOSIOS ŠVIESOS
Atskirai neparduodama
4
Jungiklio dangtelis – PRIEKINIS JUNGIKLIS
Atskirai neparduodama
6
Jungiklio dangtelis – GREIČIO PALAIKYMAS
71500189
7
Jungiklio dangtelis – POSŪKIO DEŠINĖN SIGNALAS / INFORMACIJA
71500196
8
Jungiklio dangtelis – POSŪKIO KAIRĖN SIGNALAS / BALSAS
71500194
9
Jungiklio dangtelis – GARSO SISTEMA / PASIRINKIMAS
71500191
11
Jungiklio dangtelis – GARSO SISTEMA / PAGR. EKRANAS
71500190
14
Apvadas – GARSO SISTEMA / GREIČIO PALAIKYMAS
71500204
15
Apvadas – GARSO SISTEMA / ETERIS
71500205
21
Jungiklio dangtelis – UŽVEDIMAS / ATBULINĖ EIGA / AVARINIS SIGNALAS
71500500
22
Jungiklio dangtelis – SUKIBIMO SISTEMA / GARSO SIGNALIZATORIUS
71500499
23
Jungiklio dangtelis – POSŪKIO DEŠINĖN SIGNALAS / BALSAS
71500551
Komplektas Nr. 71500517
2
Jungiklio dangtelis – IŠJUNGIMAS / VARIKLIO SUSTABDYMAS / VAŽIAVIMAS
Atskirai neparduodama
3
Jungiklio dangtelis – ARTIMOSIOS / TOLIMOSIOS ŠVIESOS
Atskirai neparduodama
4
Jungiklio dangtelis – PRIEKINIS JUNGIKLIS
Atskirai neparduodama
6
Jungiklio dangtelis – GREIČIO PALAIKYMAS
71500189
16
Jungiklio dangtelis – POSŪKIO DEŠINĖN SIGNALAS
71500195
17
Jungiklio dangtelis – POSŪKIO KAIRĖN SIGNALAS
71500193
18
DVIGUBAS apvadas
71500202
19
Apvadas – GREIČIO PALAIKYMO SISTEMA
71500201
21
Jungiklio dangtelis – UŽVEDIMAS / ATBULINĖ EIGA / AVARINIS SIGNALAS
71500500
22
Jungiklio dangtelis – SUKIBIMO SISTEMA / GARSO SIGNALIZATORIUS
71500499
