KIT PENUTUP SUIS HENDAL KROM
J057772019-08-21
UMUM
Nombor Kit
71500186A, 71500187C, 71500228C, 71500515, 71500517
Model
Kit ini mengandungi set lengkap penutup suis krom untuk suis hendal sebelah kiri dan kanan. Penutup ini menggantikan terus penutup suis hitam peralatan standard.
Keperluan bagi Pemasangan
Sila bertanya dengan Pengedar Harley-Davidson anda tentang kit Perumah Suis Krom dan kit Braket Tuil Tangan Krom, dan pilihan Pemegang Hendal yang tersedia bagi model-model ini. Item ini mudah untuk dipasang sekali semasa kit ini dipasang.
AMARANKeselamatan penunggang dan pembonceng bergantung pada pemasangan kit yang betul. Gunakan prosedur manual servis yang sesuai. Jika anda tidak berkeupayaan atau tidak memiliki alat yang betul untuk melakukan prosedur ini, minta pengedar Harley-Davidson memasangkannya. Pemasangan kit ini yang tidak betul boleh membawa maut atau kecederaan serius. (00333b)
CATATAN
Lembaran arahan ini merujuk kepada maklumat dalam manual servis. Manual servis bagi motosikal model anda diperlukan untuk pemasangan ini. Ia boleh didapati daripada pengedar Harley-Davidson.
Kandungan Kit
PENANGGALAN
| 1. | Buka atau tanggalkan tempat duduk menurut arahan dalam manual servis. | |
| AMARAN Untuk mengelakkan pemulaan kenderaan tidak sengaja yang boleh menyebabkan kematian atau kecederaan serius, tanggalkan fius utama sebelum meneruskan. (00251b) | ||
| 2. | Lihat manual servis. Tanggalkan fius utama. | |
| 3. | Lihat manual servis. Tanggalkan penutup perumah depan. CATATAN Pendawaian suis tidak perlu diputuskan untuk menggantikan penutup suis. Bukan semua bahagian bezel dilengkapi kemasan krom. Ini adalah disengajakan dan bukannya kecacatan. |
PEMASANGAN
Suis Perumah Atas
- Berhati-hati mengumpil penutup suis hitam stok daripada pembawa penutup.
- Penutup suis di atas penutup diumpil ke atas. Tanggalkan penutup.
- Pilih penutup suis gantian krom yang betul daripada kit.
- Letakkan penutup pada pembawa penutup bermula dari bahagian atas penutup.
- Tolak bahagian bawah penutup sehingga disentap masuk.
- Togol suis ke belakang dan ke depan untuk memastikan operasi yang betul.
CATATAN
Gunakan lapisan pelindung jernih untuk melindungi permukaan krom penutup suis semasa pemasangan. Tanggalkan lapisan selepas pemasangan selesai.
Suis Isyarat Belok
- Berhati-hati mengumpil penutup suis hitam stok daripada sebelah luar penutup.
- Pilih penutup suis gantian krom yang betul daripada kit.
- Letakkan penutup pada suis, bermula dari sebelah dalam penutup.
- Berhati-hati menekan penutup suis pada pembawa, sehingga disentap masuk di tempatnya.
- Togol suis ke belakang dan ke depan untuk memastikan operasi yang betul.
CATATAN
Kit 71500515, 71500187C, 71500228C mengandungi dua penutup suis isyarat belok tangan kanan. Pilih dan pasangkan penutup suis yang sepadan dengan penutup suis hitam OE yang telah ditanggalkan. Buang penutup suis yang tidak digunakan.
Menggantikan Penutup Suis
| 1. | Tanggalkan penutup suis hitam stok daripada aci suis. | |
| 2. | Gunakan T6 untuk menanggalkan pengetat "Z" yang memegang bezel. Simpan perkakasan untuk diguna semula. | |
| 3. | Pasangkan bezel yang diingini. Ketatkan dengan perkakasan yang ditanggalkan dalam langkah sebelumnya. Ketatkan. Tork: 2,5 N·m (22 in-lbs) skru | |
| 4. | Lihat Rajah 1 dan Rajah 5 . Pilih penutup suis gantian krom yang betul daripada kit. Gelongsorkan penutup sepenuhnya pada aci. Tarik penutup untuk memastikan ia dipasang ketat. CATATAN Penutup perlu dipasang ketat untuk mengelakkannya menjadi longgar semasa operasi biasa. | |
| 5. | Togol suis ke belakang dan ke depan untuk memastikan operasi yang betul. |
Pemasangan Suis
- Pasang suis individu kembali di dalam perumah suis. Pasang suis dengan cermat untuk mencegah kerosakan. Rujuk kepada manual servis.
- Pasang pemasangan perumah suis sebelah kiri dan kanan. Rujuk kepada manual servis. Tanggalkan dan buang penutup pemasangan pelindung.
- Lihat manual servis. Pasangkan fius.
- Lihat manual servis. Pasangkan tempat duduk. Selepas memasang tempat duduk, tarik tempat duduk ke atas untuk memastikan ia kukuh.
- Uji semua suis hendal baru bagi memastikan operasi yang betul.
BAHAGIAN SERVIS
Rajah 1. Bahagian Servis bagi 71500228C: Penutup Suis Hendal Krom

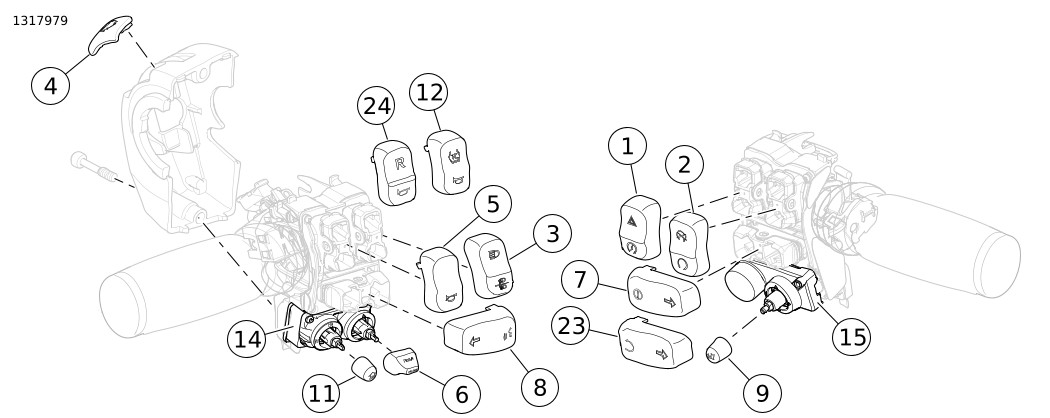

Rajah 2. Bahagian Servis bagi 71500187C: Penutup Suis Hendal Krom
Rajah 3. Bahagian Servis bagi 71500186A: Penutup Suis Hendal Krom
Rajah 4. Bahagian Servis bagi 71500515: Penutup Suis Hendal Krom
Rajah 5. Bahagian Servis bagi 71500517: Penutup Suis Hendal Krom
Jadual 1. Bahagian Servis: Penutup Suis Hendal Krom
Kit | Item | Huraian (Kuantiti) | Nombor Alat Ganti |
|---|---|---|---|
Kit 71500228C | |||
1 | Tukup suis, MULA/BAHAYA | Tidak Dijual Berasingan | |
2 | Tukup suis, MATI/ENJIN HENTI/JALAN | Tidak Dijual Berasingan | |
3 | Tukup suis, LAMPU TINGGI/RENDAH | Tidak Dijual Berasingan | |
4 | Tukup suis, JEJARI PEMETIK | Tidak Dijual Berasingan | |
5 | Tukup suis, HON | Tidak Dijual Berasingan | |
6 | Tukup suis, KAWALAN KELAJUAN | 71500189 | |
7 | Tukup suis, ISYARAT BELOK KANAN/MAKLUMAT | 71500196 | |
8 | Tukup suis, ISYARAT BELOK KIRI/SUARA | 71500194 | |
9 | Tukup suis, AUDIO/PILIH | 71500191 | |
10 | Tukup suis, PTT/BISUAN | 71500188 | |
11 | Tukup suis, AUDIO/RERUMAH | 71500190 | |
12 | Tukup suis, KAWALAN TARIKAN/HON | 71500499 | |
13 | Bezel, AUDIO/PTT | 71500206 | |
14 | Bezel, AUDIO/KAWALAN KELAJUAN | 71500204 | |
23 | Tukup suis, ISYARAT BELOK KANAN/BELAKANG | 71500551 | |
Kit 71500187C | |||
1 | Tukup suis, MULA/BAHAYA | Tidak Dijual Berasingan | |
2 | Tukup suis, MATI/ENJIN HENTI/JALAN | Tidak Dijual Berasingan | |
3 | Tukup suis, LAMPU TINGGI/RENDAH | Tidak Dijual Berasingan | |
4 | Tukup suis, JEJARI PEMETIK | Tidak Dijual Berasingan | |
5 | Tukup suis, HON | Tidak Dijual Berasingan | |
6 | Tukup suis, KAWALAN KELAJUAN | 71500189 | |
7 | Tukup suis, ISYARAT BELOK KANAN/MAKLUMAT | 71500196 | |
8 | Tukup suis, ISYARAT BELOK KIRI/SUARA | 71500194 | |
9 | Tukup suis, AUDIO/PILIH | 71500191 | |
11 | Tukup suis, AUDIO/RERUMAH | 71500190 | |
12 | Tukup suis, KAWALAN TARIKAN/HON | 71500499 | |
14 | Bezel, AUDIO/KAWALAN KELAJUAN | 71500204 | |
15 | Bezel, AUDIO/PTT | 71500205 | |
23 | Tukup suis, ISYARAT BELOK KANAN/BELAKANG | 71500551 | |
24 | Tukup suis, UNDUR/HON | 71500198 | |
Kit 71500186A | |||
1 | Tukup suis, MULA/BAHAYA | Tidak Dijual Berasingan | |
2 | Tukup suis, MATI/ENJIN HENTI/JALAN | Tidak Dijual Berasingan | |
3 | Tukup suis, LAMPU TINGGI/RENDAH | Tidak Dijual Berasingan | |
4 | Tukup suis, JEJARI PEMETIK | Tidak Dijual Berasingan | |
5 | Tukup suis, HON | Tidak Dijual Berasingan | |
6 | Tukup suis, KAWALAN KELAJUAN | 71500189 | |
12 | Tukup suis, KAWALAN TARIKAN/HON | 71500499 | |
16 | Tukup suis, ISYARAT BELOK KANAN | 71500195 | |
17 | Tukup suis, ISYARAT BELOK KIRI | 71500193 | |
18 | Bezel, BERKEMBAR | 71500202 | |
19 | Bezel, KAWALAN KELAJUAN | 71500201 | |
24 | Tukup suis, UNDUR/HON | 71500198 | |
Kit 71500515 | |||
2 | Tukup suis, MATI/ENJIN HENTI/JALAN | Tidak Dijual Berasingan | |
3 | Tukup suis, LAMPU TINGGI/RENDAH | Tidak Dijual Berasingan | |
4 | Tukup suis, JEJARI PEMETIK | Tidak Dijual Berasingan | |
6 | Tukup suis, KAWALAN KELAJUAN | 71500189 | |
7 | Tukup suis, ISYARAT BELOK KANAN/MAKLUMAT | 71500196 | |
8 | Tukup suis, ISYARAT BELOK KIRI/SUARA | 71500194 | |
9 | Tukup suis, AUDIO/PILIH | 71500191 | |
11 | Tukup suis, AUDIO/RERUMAH | 71500190 | |
14 | Bezel, AUDIO/KAWALAN KELAJUAN | 71500204 | |
15 | Bezel, AUDIO/PTT | 71500205 | |
21 | Tukup suis, MULA/UNDUR/BAHAYA | 71500500 | |
22 | Tukup suis, KAWALAN TARIKAN/HON | 71500499 | |
23 | Tukup suis, ISYARAT BELOK KANAN/BELAKANG | 71500551 | |
Kit 71500517 | |||
2 | Tukup suis, MATI/ENJIN HENTI/JALAN | Tidak Dijual Berasingan | |
3 | Tukup suis, LAMPU TINGGI/RENDAH | Tidak Dijual Berasingan | |
4 | Tukup suis, JEJARI PEMETIK | Tidak Dijual Berasingan | |
6 | Tukup suis, KAWALAN KELAJUAN | 71500189 | |
16 | Tukup suis, ISYARAT BELOK KANAN | 71500195 | |
17 | Tukup suis, ISYARAT BELOK KIRI | 71500193 | |
18 | Bezel, BERKEMBAR | 71500202 | |
19 | Bezel, KAWALAN KELAJUAN | 71500201 | |
21 | Tukup suis, MULA/UNDUR/BAHAYA | 71500500 | |
22 | Tukup suis, KAWALAN TARIKAN/HON | 71500499 | |
