KOMPLETI OSVIJETLJENIH PREKIDAČA RUČNIH KONTROLA
J058032019-08-21
OPĆENITO
Brojevi kompleta
71500248C, 71500250B, 71500561
Modeli
Kako biste saznali informacije o ugrađivanju dijelova za pojedine modele pogledajte Prodajni katalog dijelova i pribora ili odjeljak Dijelovi i pribor na stranici www.harley-davidson.com (samo na engleskom).
Ove ručne kontrole izravna su zamjena za ručne kontrole originalne opreme i ugradite ih na isti način.
Zahtjevi za postavljanje
UPOZORENJE
Sigurnost vozača i putnika ovisi o ispravnom postavljanju ovog pribora. Primijenite odgovarajuće postupke iz servisnog priručnika. Ako vam je postupak prezahtjevan ili nemate pravi alat, obratite se dobavljaču za Harley-Davidson®. Neispravno postavljanje ovog pribora može rezultirati smrću ili ozbiljnim ozljedama. (00333b)
NAPOMENA
Ovaj list s uputama odnosi se na informacije iz servisnog priručnika. Za postavljanje je nužan servisni priručnik za ovu godinu/model motocikla. Dostupan je kod dobavljača za Harley-Davidson.
ELEKTRIČNO PREOPTEREĆENJE
NAPOMENA
Sustav za punjenje vozila može se preopteretiti dodavanjem prevelikog broja električnih potrošača. Ako ukupni električni potrošači u nekom trenutku troše više električne struje od one koju sustav za punjenje može proizvesti, električni potrošači mogu isprazniti bateriju i uzrokovati oštećenje električnog sustava vozila. (00211d)
UPOZORENJE
Kod postavljanja bilo koje vrste električne opreme, vodite računa da ne prekoračite maksimalnu vrijednost nazivnog opterećenja osigurača ili prekidača koji sprječava izmjene određenog strujnog kruga. Prekoračivanje maksimalne vrijednosti nazivnog opterećenja može dovesti do prekida električne energije, što može rezultirati smrću ili ozbiljnim ozljedama. (00310a)
Za ovaj komplet potrebna je struja do 14 mA jača od električnog sustava.
Sadržaj kompleta
Pogledajte Slika 2 i Tablica 1 .
PRIPREMA
Temeljito pregledajte cijeli odjeljak MODULI RUČNIH KONTROLA servisnog priručnika prije postavljanja ovog kompleta.
UPOZORENJE
Da biste spriječili nenamjerno pokretanje motocikla, koje može uzrokovati smrt ili ozbiljne ozljede, prije nego što nastavite izvadite glavni osigurač. (00251b)
NAPOMENA
  • Za vozila opremljena sigurnosnom sirenom: Uz prisutan sigurnosni privjesak okrenite prekidač paljenja u položaj ON (Uključeno). Pogledajte servisni priručnik. Deaktivirajte sigurnosni sustav. Okrenite prekidač paljenja u položaj OFF (Isključeno). ODMAH uklonite glavni osigurač.
  • Za vozila bez sigurnosne sirene: Pogledajte servisni priručnik. Izvadite glavni osigurač.
POSTAVLJANJE
NAPOMENA
  • Pogledajte servisni priručnik za detaljne informacije o sljedećim općim koracima.
  • Zabilježite ožičenje kabelskih snopova u prekidačima prije nego ih izvadite.
1. Uklonite jedan kontrolni modul.
a. Uklonite dva vijka i stezaljku upravljača.
b. Uklonite sklop ručice ručne kontrole.
c. Za stranu s KVAČILOM: nježno podignite poklopac prekidača s malim odvijačem. Pomaknite poklopac lijevo za skidanje.
d. Za BILO KOJU stranu: Odvijte pričvrsne vijke kućišta prekidača. Uklonite kućište prekidača.

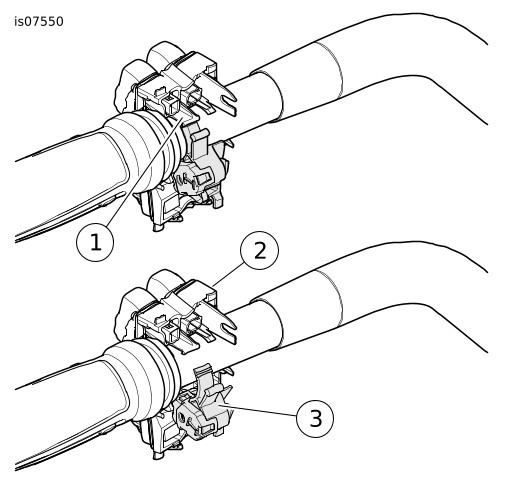

e. Pogledajte Slika 1 . Povucite pričvrsni zapinjač prema gore (1). Rastavite blok prekidača (2, 3) u dijelove.
NAPOMENA
Zaponci priključaka su krhki. Budite pažljivi.
1Pričvrsni zapinjač
2Karoserija bloka prekidača
3Stezaljka bloka prekidača
Slika 1. Uklonite blok ručnog prekidača.
2. Iskopčajte kabelske priključke bloka prekidača. Odložite blok prekidača.
3. Pogledajte Slika 2 . Iz kompleta uzmite odgovarajući novi blok prekidača (1-4, 18-19).
NAPOMENA
Komplet 71500248C (lijevi, sa zvučnim kontrolama): U ovom se kompletu nalaze dvije kapice prekidača.
  • Na modelima s dva kotača upotrebljava se kapica (11) sa simbolom trube.
  • Na modelima FLHTCUTG upotrebljava se kapica (12) sa simbolom „R“ i simbolom trube.
Komplet 71500561 (desni): S ovim se kompletom isporučuju dvije kapica prekidača.
  • Na modelima Trike upotrebljava se kapica (20) sa simbolima opasnosti, pokretanja i vožnje unatrag.
  • Na modelima bez radija upotrebljava se kapica (7) sa simbolom informacija i simbolom desne strelice.
Postavite odgovarajući poklopac na blok prekidača prema uputama iz servisnog priručnika.
4. SVI modeli: Postavite blok prekidača prema uputama iz servisnog priručnika. Provjerite jesu li kabeli ispravno provedeni kako ne bi došlo do oštećenja. Zatvarajte dijelove bloka prekidača oko upravljača dok se ne začuju dva "klika". Provjerite je li štitnik ( Slika 2 , stavka A ili B) u ispravnom položaju.
NAPOMENA
Pogledajte servisni priručnik za detaljne informacije o sljedećim općim koracima.
5. Postavite sklop kontrolne ručke.
a. Postavite kućište prekidača. Pritegnite pričvrsne vijke kućišta prekidača tako da stegnu spoj.
b. Postavite sklop kontrolne ručke.
c. Postavite stezaljku upravljača s dva prethodno uklonjena vijka, ali ih ne pritežite. Postavite sklop kontrolne ručke i kućište prekidača po želji vozača. Pritegnite vijke stezaljke kontrolne ručke za 8,1–12,2 N·m (72–108 in-lbs).
d. Pritegnite vijke kućišta prekidača za 4–5 N·m (35–45 in-lbs).
e. Samo za stranu s kočnicom: Provjerite okreće li se drška slobodno i ima li slobodni hod prema unutra i van. Samo za stranu s kvačilom: Pomaknite poklopac prekidača na desno za postavljanje.
6. Ponovite postupak za preostali kontrolni modul.
DOVRŠETAK
NAPOMENA
Provjerite da je prekidač paljenja u položaju OFF (Isključeno) prije nego što postavite glavni osigurač.
1. Pogledajte servisni priručnik. Postavite glavni osigurač.
2. Okrenite prekidač paljenja u položaj ON (Uključeno). Provjerite jesu li prekidači kontrolnih modula osvijetljeni.
3. Testirajte rade li prekidači ispravno.
4. Okrenite prekidač paljenja u položaj OFF (Isključeno). Provjerite jesu li prekidači kontrolnih modula osvijetljeni.
UPOZORENJE
Komplet prekidača s lijeve strane služi za kontrolu blokade kvačila. Motocikl s postavljenim krivim kompletom prekidača može pokrenuti motor u brzini i tako uzrokovati gubitak nadzora nad vozilom, što može rezultirati smrću ili ozbiljnom ozljedom. Provjerite funkciju blokade kvačila kod svake zamjene kompleta prekidača. (00632b)
5. Provjerite rad interakcijskog prekidača kvačila. Redoslijedom izvršite sljedeće korake. Ne preskačite korake. Ako neko testiranje ne uspije, prekinite i procijenite stanje prije nego nastavite.
a. Uklonite kabele svjećica iz svjećica.
b. Sjednite na vozilo. Pritisnite i držite papučicu stražnje kočnice.
c. Okrenite prekidač paljenja u položaj ON (Uključeno). Prekidač run/stop stavite u položaj RUN.
d. Stavite u neutralni položaj i otpustite ručicu kvačila. Kratko pritisnite prekidač pokretanja. Pokretač započinje s radom.
e. Postavite u najviši stupanj prijenosa. Stisnite ručicu kvačila i kratko pritisnite prekidač za pokretanje. Pokretač započinje s radom.
f. S otpuštenom ručicom kvačila i prijenosom postavljenim u brzinu, kratko pritisnite prekidač za pokretanje. Pokretač neće započeti s radom.
g. Isključite prekidač paljenja i prekidače run/stop.
h. Postavite kabele svjećica.
SERVISNI DIJELOVI

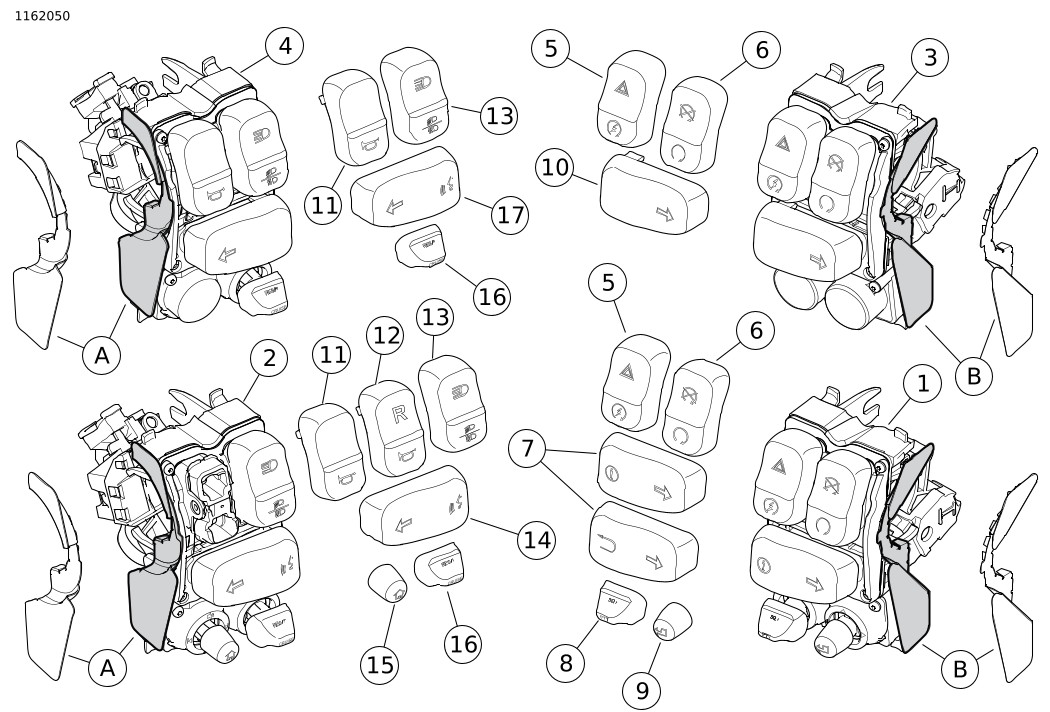

Slika 2. Servisni dijelovi, kompleti osvijetljenih prekidača ručnih kontrola (bez kontrole proklizavanja)

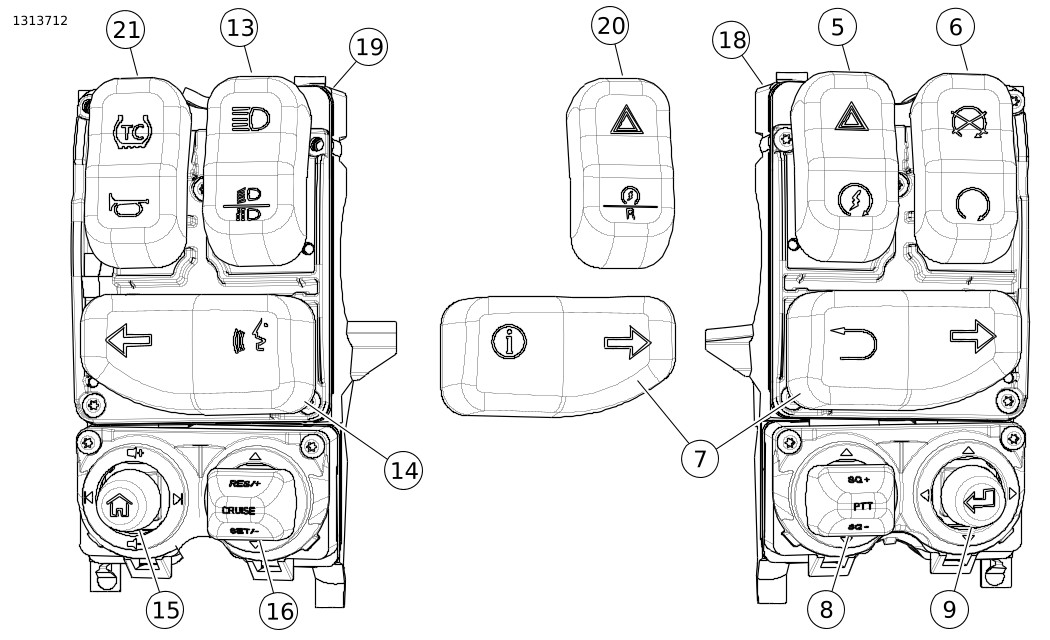

Slika 3. Servisni dijelovi, kompleti osvijetljenih prekidača ručnih kontrola (s kontrolom proklizavanja)
SERVISNI DIJELOVI
Tablica 1. Servisni dijelovi
Komplet
Stavka
Opis (Količina)
Broj dijela
Komplet 71500248C, za modele SA zvučnim kontrolama
1
Blok prekidača, desna strana, crni, s bijelim simbolima (sadrži stavke 5-9)
71500083
2
Blok prekidača, lijeva strana, crni, s bijelim simbolima (sadrži stavke 11-16)
71500084
5
  • Tipka, vertikalna, crna, s bijelim simbolima "start" i "opasnost"
71500168
6
  • Tipka, vertikalna, crna, s bijelim simbolima "pokretanje" i "zaustavljanje"
71500169
7
  • Tipka, horizontalna, crna, s bijelim simbolom "desni žmigavac" i simbolom za informacije "i"
71500170
  • Tipka, horizontalna, crna, s bijelim simbolima "desni žmigavac" i "natrag"
71500484
8
  • Tipka, tri smjera, CB, crna, s bijelim oznakama "PTT", "SQ+" i "SQ-"
71500225
9
  • Gumb, pet smjerova (ručica), crni, s bijelim simbolom "strelica za odabir"
71500227
11
  • Tipka, vertikalna, crna, s bijelim simbolom "roga" (osim za Trike)
71500165
12
  • Tipka, vertikalna, crna, s bijelim simbolima "R" i "rog" (Trike)
71500426
13
  • Tipka, vertikalna, crna s bijelim simbolima prednjeg svjetla "visoko", "nisko", "signaliziranje pretjecanja"
71500166
14
  • Tipka, horizontalna, crna, s bijelim simbolima "lijevi žmigavac" i "prepoznavanje glasa"
71500167
15
  • Tipka, pet smjerova (ručica), crna, s bijelim simbolom "početno"
71500226
16
  • Tipka, tri smjera, crna, s bijelim oznakama "CRUISE", "RES/+" i "SET/-"
71500224
Komplet 71500250B, za modele BEZ zvučnih kontrola
3
Blok prekidača, desna strana, crni, s bijelim simbolima (sadrži stavke 5, 6, 10)
71500163
4
Blok prekidača, lijeva strana, crni, s bijelim simbolima (sadrži stavke 11, 13, 16, 17)
71500249
5
  • Tipka, vertikalna, crna, s bijelim simbolima "start" i "opasnost"
71500168
6
  • Tipka, vertikalna, crna, s bijelim simbolima "pokretanje" i "zaustavljanje"
71500169
10
  • Tipka, horizontalna, crna, s bijelim simbolom "desni žmigavac"
71500176
11
  • Tipka, vertikalna, crna, s bijelim simbolom "rog"
71500165
13
  • Tipka, vertikalna, crna s bijelim simbolima prednjeg svjetla "visoko", "nisko", "signaliziranje pretjecanja"
71500166
16
  • Tipka, tri smjera, crna, s bijelim oznakama "CRUISE", "RES/+" i "SET/-"
71500224
17
  • Tipka, horizontalna, crna, s bijelim simbolom "lijevi žmigavac"
71500175
Komplet 71500561, za modele S kontrolom proklizavanja
5
  • Tipka, vertikalna, crna, s bijelim simbolima "start" i "opasnost"
71500168
6
  • Tipka, vertikalna, crna, s bijelim simbolima "pokretanje" i "zaustavljanje"
71500169
7
  • Tipka, horizontalna, crna, s bijelim simbolom "desni žmigavac" i simbolom za informacije "i"
71500170
  • Tipka, horizontalna, crna, s bijelim simbolima "desni žmigavac" i "natrag"
71500484
8
  • Tipka, tri smjera, CB, crna, s bijelim oznakama "PTT", "SQ+" i "SQ-"
71500225
9
  • Gumb, pet smjerova (ručica), crni, s bijelim simbolom "strelica za odabir"
71500227
13
  • Tipka, vertikalna, crna s bijelim simbolima prednjeg svjetla "visoko", "nisko", "signaliziranje pretjecanja"
71500166
14
  • Tipka, horizontalna, crna, s bijelim simbolima "lijevi žmigavac" i "prepoznavanje glasa"
71500167
15
  • Tipka, pet smjerova (ručica), crna, s bijelim simbolom "početno"
71500226
16
  • Tipka, tri smjera, crna, s bijelim oznakama "CRUISE", "RES/+" i "SET/-"
71500224
18
Blok prekidača, desni, crni, s bijelim simbolima (sadrži stavke 5-9, 20)
71500485
19
Blok prekidača, lijevi, crni, s bijelim simbolima (sadrži stavke 13-16, 21)
71500529
20
  • Kapica prekidača, okomita, crna, sa bijelim simbolima za opasnost i pokretanje/vožnju unatrag (Trike)
71500553
21
  • Kapica prekidača, okomita, crna, s bijelim simbolom „R“ i simbolom trube
71500533
Stavke spomenute u tekstu:
A
Štitnik, lijevi
(Isporučuje se postavljen na blok prekidača. Također prikazano rastavljeno za lakše prepoznavanje.)
Ne prodaje se zasebno
B
Štitnik, desni.
(Isporučuje se postavljen na blok prekidača. Također prikazano rastavljeno za lakše prepoznavanje.)
Ne prodaje se zasebno
