КОМПЛЕКТИ КРИШКИ ПЕРЕМИКАЧА ДЛЯ ХРОМОВОГО КЕРМА
J057772019-08-21
ЗАГАЛЬНІ ВІДОМОСТІ
Номер комплекту
71500186A, 71500187C, 71500228C, 71500515, 71500517
Моделі
Ці комплекти містять комплекти хромових кришок перемикача для лівого та правого перемикачів керма. Ці кришки є прямими замінниками чорної кришки перемикача зі стандартного обладнання.
Вимоги щодо інсталяції
Запитайте вашого дилера Harley-Davidson про комплекти хромової перемикальної коробки і комплекти хромових кронштейнів ручного важеля, а також щодо вибору рукояток керма, які також доступні для цих моделей. Ці елементи можуть бути легко встановлені одночасно з цим комплектом.
ПОПЕРЕДЖЕННЯПравильно встановіть цей комплект, щоб гарантувати безпеку водія та пасажира. Виконуючи процедури, дотримуйтеся відповідного посібника з обслуговування. Якщо ви нездатні виконати цю процедуру або у вас немає потрібних інструментів, для встановлення зверніться до дилера Harley-Davidson. Неправильне встановлення цього комплекту може призвести до смерті або серйозних травм. (00333b)
ПРИМІТКА
Ця інструкція є частиною інформації, вміщеної в посібник з технічного обслуговування. Для встановлення цього комплекту необхідні інструкції з технічного обслуговування для цієї моделі мотоцикла. Посібники іншими мовами можна отримати в дилера Harley-Davidson.
Вміст комплекту
ВИДАЛЕННЯ
| 1. | Відкрийте або зніміть сидіння згідно з інструкціями в посібнику з обслуговування. | |
| ПОПЕРЕДЖЕННЯ Щоб запобігти випадковому запуску транспортного засобу, що може спричинити смерть або серйозні травми, перед продовженням від’єднайте головний запобіжник. (00251b) | ||
| 2. | Див. посібник з обслуговування. Вийміть основний запобіжник. | |
| 3. | Див. посібник з обслуговування. Видаліть передні кришки корпусу. ПРИМІТКА Не варто відключіть електропроводку перемикача, щоб замінити кришки перемикача. Не всі зони обідка мають хромове покриття. Це зроблено навмисно і не є дефектом. |
ВСТАНОВЛЕННЯ
Перемикачі верхнього корпусу
- Обережно витягніть чорну кришку перемикача зі стандартного обладнання з кріплення для кришки.
- Потягніть кришку перемикача за верх кришки догори. Видаліть кришку.
- Виберіть правильну замінну хромову кришку з комплекту.
- Встановіть кришку на кріплення для кришки, починаючи з верхньої частини кришки.
- Натискайте на низ кришки, доки вона не встановиться в носій.
- Повертайте перемикач взад і вперед, щоб перевірити належну роботу.
ПРИМІТКА
Використовуйте прозору захисну плівку, щоб захистити хромову поверхню кришок перемикача під час встановлення. Видаліть плівку після завершення установки.
Перемикачі сигналу повороту
- Обережно витягніть стандартну чорну кришку перемикача з зовнішнього носія для кришки.
- Виберіть правильну замінну хромову кришку з комплекту.
- Помістить кришку на перемикач, починаючи з внутрішньої стороні кришки.
- Ретельно проштовхуйте кришку перемикача у кріплення, поки вона не встановиться на місце.
- Повертайте перемикач взад і вперед, щоб перевірити належну роботу.
ПРИМІТКА
Комплекти 71500515, 71500187С, 71500228C містять дві кришки перемикача правих сигналів повороту. Виберіть і встановіть кришку перемикача, яка відповідає чорній кришці перемикача, яку було вилучено. Видаліть невикористані кришки перемикача.
Заміна кришки перемикача
| 1. | Витягніть стандартну чорну кришку перемикача з валу перемикача. | |
| 2. | Використовуйте свердло T6, щоб видалити затискачі "Z", утримуючи обідок. Збережіть устаткування для повторного використання. | |
| 3. | Встановіть бажаний обідок. Закріпіть за допомогою устаткування, вилученого в попередньому кроці. Затягніть. Крутний момент: 2,5 N·m (22 in-lbs) гвинт | |
| 4. | Див. Малюнок 1 та Малюнок 5 . Виберіть правильну замінну хромову кришку з комплекту. Посуньте кришку повністю на вал. Потягніть за кришку, щоб переконатися, що кришку надійно встановлено. ПРИМІТКА Кришка щільно прилягає, що запобігатиме її ослабленню під час регулярної експлуатації. | |
| 5. | Повертайте перемикач взад і вперед, щоб перевірити належну роботу. |
Збирання перемикачів
- Зберіть окремі перемикачі знов в перемикальних коробках. Будьте обережні при встановленні перемикачів, щоб уникнути пошкодження. Див. посібник з обслуговування.
- Встановіть ліву і праву збірку перемикальної коробки. Див. посібник з обслуговування. Зніміть та викиньте прозорі захисні кришки для встановлення.
- Див. посібник з обслуговування. Установіть запобіжник.
- Див. посібник з обслуговування. Установіть сидіння. Після встановлення сидіння потягніть його вгору, щоб переконатися, що воно надійно закріплене.
- Протестуйте всі перемикачі, щоб перевірити належну роботу.
ЗАПЧАСТИНИ, ЩО ОБСЛУГОВУЮТЬСЯ
Малюнок 1. Запчастини, що обслуговуються, для 71500228C: Кришки перемикача для хромового керма

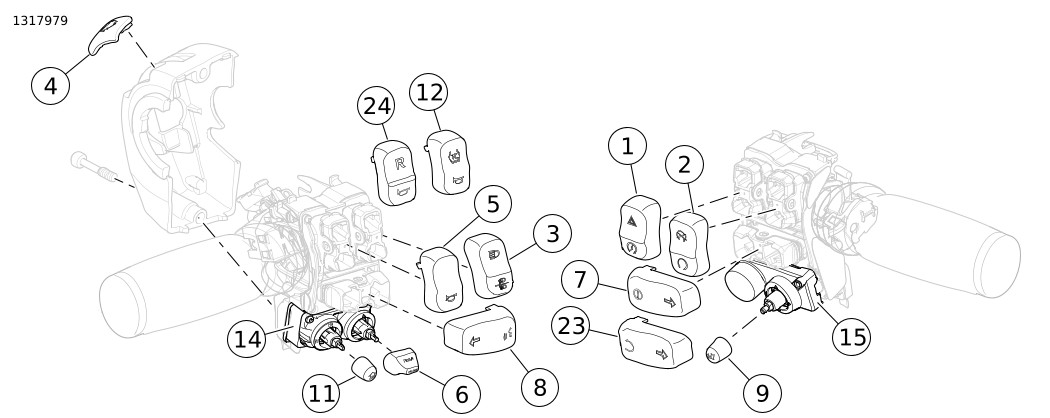

Малюнок 2. Запчастини, що обслуговуються, для 71500187C: Кришки перемикача для хромового керма
Малюнок 3. Запчастини, що обслуговуються, для 71500186A: Кришки перемикача для хромового керма
Малюнок 4. Запчастини, що обслуговуються, для 71500515: Кришки перемикача для хромового керма
Малюнок 5. Запчастини, що обслуговуються, для 71500517: Кришки перемикача для хромового керма
Таблиця 1. Запчастини, що обслуговуються: Кришки перемикача для хромового керма
Комплект | Поз. | Опис (кількість) | АРТИКУЛ |
|---|---|---|---|
Комплект 71500228C | |||
1 | Кришка перемикача, ПУСК/НЕБЕЗПЕКА (START/HAZARD) | Не продається окремо | |
2 | Кришка перемикача, ВИМКНУТИ / СТОП / ЗАПУСК ДВИГУНА (OFF/ENGINE STOP/RUN) | Не продається окремо | |
3 | Кришка перемикача, ВОГНІ СИЛЬНО/СЛАБКО (LIGHTS HI/LO) | Не продається окремо | |
4 | Кришка перемикача, штифт спускового гачка (TRIGGER FINGER) | Не продається окремо | |
5 | Кришка перемикача, КЛАКСОН (HORN) | Не продається окремо | |
6 | Кришка перемикача, КРУЇЗ КОНТРОЛЬ (CRUISE CONTROL) | 71500189 | |
7 | Кришка перемикача, ПРАВИЙ ПОВОРОТ/ ІНФОРМАЦІЯ (TURNSIGNAL RH/INFORMATION) | 71500196 | |
8 | Кришка перемикача, ЛІВИЙ ПОВОРОТ/ГОЛОС (TURNSIGNAL LH/VOICE) | 71500194 | |
9 | Кришка перемикача, ВИБІР АУДІО (AUDIO SELECT) | 71500191 | |
10 | Кришка перемикача, РТТ/ПРИДУШЕННЯ ШУМУ (PTT/SQUELCH) | 71500188 | |
11 | Кришка перемикача, ГОЛОВНИЙ ЕКРАН АУДІО (AUDIO HOME) | 71500190 | |
12 | Кришка перемикача, ТЯГА, КЛАКСОН (TRACTION, HORN) | 71500499 | |
13 | Обідок, АУДІО/PTT | 71500206 | |
14 | Обідок, АУДІО/КРУЇЗ КОНТРОЛЬ ( AUDIO/CRUISE CONTROL) | 71500204 | |
23 | Кришка перемикача, ПОВОРОТ НАПРАВО/НАЗАД (TURN SIGNAL RH/BACK) | 71500551 | |
Комплект 71500187C | |||
1 | Кришка перемикача, ПУСК/НЕБЕЗПЕКА (START/HAZARD) | Не продається окремо | |
2 | Кришка перемикача, ВИМКНУТИ / СТОП / ЗАПУСК ДВИГУНА (OFF/ENGINE STOP/RUN) | Не продається окремо | |
3 | Кришка перемикача, ВОГНІ СИЛЬНО/СЛАБКО (LIGHTS HI/LO) | Не продається окремо | |
4 | Кришка перемикача, штифт спускового гачка (TRIGGER FINGER) | Не продається окремо | |
5 | Кришка перемикача, КЛАКСОН (HORN) | Не продається окремо | |
6 | Кришка перемикача, КРУЇЗ КОНТРОЛЬ (CRUISE CONTROL) | 71500189 | |
7 | Кришка перемикача, ПРАВИЙ ПОВОРОТ/ ІНФОРМАЦІЯ (TURNSIGNAL RH/INFORMATION) | 71500196 | |
8 | Кришка перемикача, ЛІВИЙ ПОВОРОТ/ГОЛОС (TURNSIGNAL LH/VOICE) | 71500194 | |
9 | Кришка перемикача, ВИБІР АУДІО (AUDIO SELECT) | 71500191 | |
11 | Кришка перемикача, ГОЛОВНИЙ ЕКРАН АУДІО (AUDIO HOME) | 71500190 | |
12 | Кришка перемикача, ТЯГА, КЛАКСОН (TRACTION, HORN) | 71500499 | |
14 | Обідок, АУДІО/КРУЇЗ КОНТРОЛЬ ( AUDIO/CRUISE CONTROL) | 71500204 | |
15 | Обідок, АУДІО/PTT | 71500205 | |
23 | Кришка перемикача, ПОВОРОТ НАПРАВО/НАЗАД (TURN SIGNAL RH/BACK) | 71500551 | |
24 | Кришка перемикача, ЗАДНІЙ ХІД/КЛАКСОН (REVERSE/HORN) | 71500198 | |
Комплект 71500186A | |||
1 | Кришка перемикача, ПУСК/НЕБЕЗПЕКА (START/HAZARD) | Не продається окремо | |
2 | Кришка перемикача, ВИМКНУТИ / СТОП / ЗАПУСК ДВИГУНА (OFF/ENGINE STOP/RUN) | Не продається окремо | |
3 | Кришка перемикача, ВОГНІ СИЛЬНО/СЛАБКО (LIGHTS HI/LO) | Не продається окремо | |
4 | Кришка перемикача, штифт спускового гачка (TRIGGER FINGER) | Не продається окремо | |
5 | Кришка перемикача, КЛАКСОН (HORN) | Не продається окремо | |
6 | Кришка перемикача, КРУЇЗ КОНТРОЛЬ (CRUISE CONTROL) | 71500189 | |
12 | Кришка перемикача, ТЯГА, КЛАКСОН (TRACTION, HORN) | 71500499 | |
16 | Кришка перемикача, ПРАВИЙ СИГНАЛ ПОВОРОТУ (TURN SIGNAL RH) | 71500195 | |
17 | Кришка перемикача, ЛІВИЙ СИГНАЛ ПОВОРОТУ (TURN SIGNAL LH) | 71500193 | |
18 | Обідок, ПОДВІЙНИЙ | 71500202 | |
19 | Обідок, КРУЇЗ-КОНТРОЛЬ | 71500201 | |
24 | Кришка перемикача, ЗАДНІЙ ХІД/КЛАКСОН (REVERSE/HORN) | 71500198 | |
Комплект 71500515 | |||
2 | Кришка перемикача, ВИМКНУТИ / СТОП / ЗАПУСК ДВИГУНА (OFF/ENGINE STOP/RUN) | Не продається окремо | |
3 | Кришка перемикача, ВОГНІ СИЛЬНО/СЛАБКО (LIGHTS HI/LO) | Не продається окремо | |
4 | Кришка перемикача, штифт спускового гачка (TRIGGER FINGER) | Не продається окремо | |
6 | Кришка перемикача, КРУЇЗ КОНТРОЛЬ (CRUISE CONTROL) | 71500189 | |
7 | Кришка перемикача, ПРАВИЙ ПОВОРОТ/ ІНФОРМАЦІЯ (TURNSIGNAL RH/INFORMATION) | 71500196 | |
8 | Кришка перемикача, ЛІВИЙ ПОВОРОТ/ГОЛОС (TURNSIGNAL LH/VOICE) | 71500194 | |
9 | Кришка перемикача, ВИБІР АУДІО (AUDIO SELECT) | 71500191 | |
11 | Кришка перемикача, ГОЛОВНИЙ ЕКРАН АУДІО (AUDIO HOME) | 71500190 | |
14 | Обідок, АУДІО/КРУЇЗ КОНТРОЛЬ ( AUDIO/CRUISE CONTROL) | 71500204 | |
15 | Обідок, АУДІО/PTT | 71500205 | |
21 | Кришка перемикача, ПУСК/ЗАДНІЙ ХІД/НЕБЕЗПЕКА (START/REVERSE/HAZARD) | 71500500 | |
22 | Кришка перемикача, ТЯГА, КЛАКСОН (TRACTION, HORN) | 71500499 | |
23 | Кришка перемикача, ПОВОРОТ НАПРАВО/НАЗАД (TURN SIGNAL RH/BACK) | 71500551 | |
Комплект 71500517 | |||
2 | Кришка перемикача, ВИМКНУТИ / СТОП / ЗАПУСК ДВИГУНА (OFF/ENGINE STOP/RUN) | Не продається окремо | |
3 | Кришка перемикача, ВОГНІ СИЛЬНО/СЛАБКО (LIGHTS HI/LO) | Не продається окремо | |
4 | Кришка перемикача, штифт спускового гачка (TRIGGER FINGER) | Не продається окремо | |
6 | Кришка перемикача, КРУЇЗ КОНТРОЛЬ (CRUISE CONTROL) | 71500189 | |
16 | Кришка перемикача, ПРАВИЙ СИГНАЛ ПОВОРОТУ (TURN SIGNAL RH) | 71500195 | |
17 | Кришка перемикача, ЛІВИЙ СИГНАЛ ПОВОРОТУ (TURN SIGNAL LH) | 71500193 | |
18 | Обідок, ПОДВІЙНИЙ | 71500202 | |
19 | Обідок, КРУЇЗ-КОНТРОЛЬ | 71500201 | |
21 | Кришка перемикача, ПУСК/ЗАДНІЙ ХІД/НЕБЕЗПЕКА (START/REVERSE/HAZARD) | 71500500 | |
22 | Кришка перемикача, ТЯГА, КЛАКСОН (TRACTION, HORN) | 71500499 | |
