כיסויי צד תמסורת הידראולי
J060902019-08-21
כללי
מספר ערכה
34800026, 25800063, 25800065, 25800087, 25800130, 25800132
דגמים
למידע אודות התאמת דגם עיין בסעיף P & A בקטלוג הקמעונאי או בפרק על חלקים ואביזרים של www.harley-davidson.com (אנגלית בלבד).
דרישות התקנה
ייתכן שיידרשו רכישה בנפרד והתקנה של חלקים או אביזרים נוספים עבור התקנה נכונה של ערכה זו בדגם האופנוע שלך. נא לעיין בקטלוג הקמעונאי לחלקים ולאביזרים או בדף "Parts and Accessories" באתר www.harley-davidson.com (אנגלית בלבד) לקבלת רשימה של החלקים או האביזרים הנחוצים לדגם שלך.
אזהרההבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. השתמש בהליכי הטיפול המתאימים שבמדריך. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00333b)
הערה
גיליון הנחיות זה מתייחס למידע במדריך השירות. נדרש מדריך שירות לאופנוע מהדגם שלך על מנת לבצע התקנה זו, והוא זמין אצל סוכן Harley-Davidson.
התקנה
הערה
- עבור כלי רכב המצוידים בסירנת אבטחה: עם מבטח fob בנמצא, העבר את המתנע למצב ON. עיין במדריך הטיפולים. לאחר נטרול המערכת, כבה מתג הצתה. הסר מיד את הנתיך הראשי.
- לרכבים ללא סירנת אבטחה: הסר את הנתיך הראשי. עיין במדריך הטיפולים.
| 1. | הסר את המושב. עיין במדריך הטיפולים. | |||||||||
| אזהרה כדי למנוע התנעה בשוגג של הרכב העלולה לגרום למוות או פציעה חמורה, הסר את הנתיך הראשי לפני שתמשיך. (00251b) | ||||||||||
| 2. | הסר את הנתיך הראשי. עיין במדריך הטיפולים. | |||||||||
| 3. | שחרר או הסר את הרכיבים הדרושים כדי לגשת לכיסוי הצד של התמסורת. | |||||||||
| 4. | ראה איור 1 . הסר את כיסוי הצד חיצוני של התמסורת (2). |

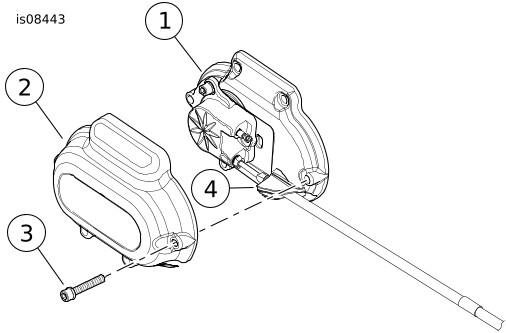

תרשים 1. כיסויי צד תמסורת | ||||||||
| 5. | התקן את כיסוי הצד חיצוני של התמסורת. הדק את הברגים: מומנט: 11,2–13,6 N·m (100–120 in-lbs) בורג ראש משושה עם שקע | |||||||||
| 6. | ודא חבק כבל נוזל המצמד יושב בצורה מאובטחת בין מכסה הצד הפנימי לבין מכסה הצד החיצוני. | |||||||||
| 7. | הדק או התקן רכיבים שהשתחררו או הוסרו. | |||||||||
| 8. | התקן את הנתיך הראשי. עיין במדריך הטיפולים. | |||||||||
| 9. | התקן את המושב. לאחר התקנת המושב, משוך אותו כלפי מעלה כדי לוודא שהוא מאובטח. עיין במדריך הטיפולים. |
התקנת תוספת (אופציונלית)
| 1. | ראה איור 4 . הסר בורג (2) מכיסי התוספת ושמור אותו. | |
| 2. | התקן תוספת (A) בעזרת ברגים (2). הדק. מומנט: 2,03 N·m (18 in-lbs) |
חלקי שירות

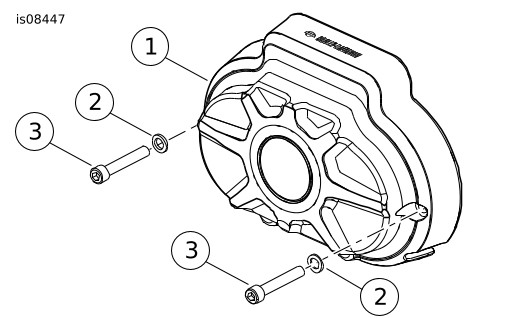

תרשים 2. כיסוי צד תמסורת Burst (עבור ערכה 34800026)
טבלה 1. חלקי שירות
פריט | תיאור (כמות) | מספר חלק |
|---|---|---|
1 | כיסוי צד חיצוני של התמסורת | לא נמכר בנפרד |
2 | דיסקית (2) | 94062-03 |
3 | בורג (2) | 94316-91TS |

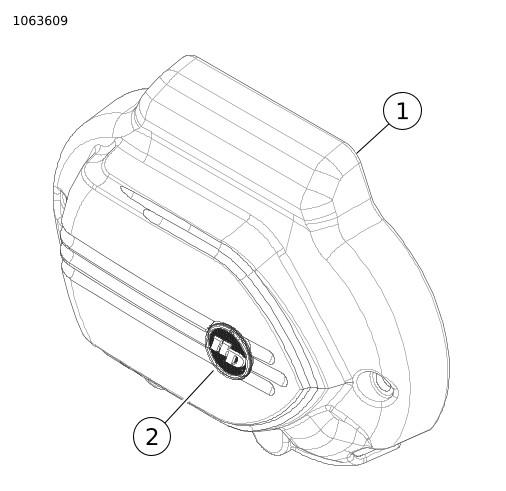

תרשים 3. כיסוי צד תמסורת
טבלה 2. חלקי שירות
פריט | תיאור (כמות) | מספר חלק |
|---|---|---|
1 | כיסוי צד חיצוני של התמסורת | לא נמכר בנפרד |
2 | Medallion | 14100874 |

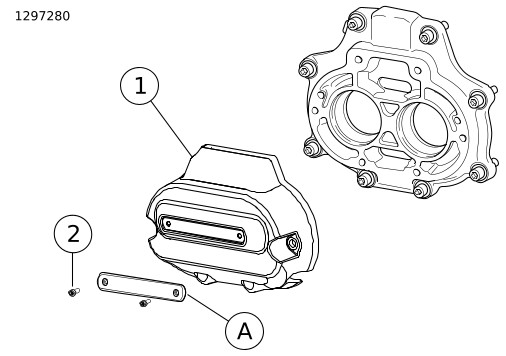

תרשים 4. כיסוי צד של התמסורת Dominion
טבלה 3. חלקי שירות: ערכות 25800130, 25800132
פריט | תיאור (כמות) | מספר חלק |
|---|---|---|
1 | כיסוי תמסורת | לא נמכר בנפרד |
2 | בורג (2) | 10200659 |
חלקי השירות הנדרשים נמכרים בנפרד | ||
A | תוספת: | |
שחור | 61400598 | |
שחורה עם HDMC | 61400609 | |
ברונזה | 61400602 | |
כתום | 61400606 | |
