液压离合器管路套件
J063172019-08-21
概述
套件编号
表1。 液压离合器管路套件 - 空心接头角度0° - 直线
DIAMOND-BLACK 套件 | DIAMONDBACK 套件 | 长度 |
|---|---|---|
37200294 | 37200251 | 170厘米（67.0英寸） |
37200287 | 37200245 | 174厘米（68.5英寸） |
37200289 | 37200246 | 179厘米（70.5英寸） |
37200290 | 37200247 | 184厘米（72.5英寸） |
37200291 | 37200248 | 189厘米（74.5英寸） |
37200288 | 37200249 | 194厘米（76.5英寸） |
37200293 | 37200250 | 199厘米（78.5英寸） |
表2。 液压离合器管路套件 - 空心接头角度35°
DIAMOND-BLACK 套件 | DIAMONDBACK 套件 | 长度 |
|---|---|---|
37200284 | 37200256 | 140 cm (55.0 in) |
37200285 | 37200259 | 146 cm (57.5 in) |
37200281 | 37200253 | 152 cm (60.0 in) |
--- | 37200426 | 161 cm (63.5 in) |
37200280 | 37200255 | 168 cm (66.0 in) |
37200283 | 37200258 | 171 cm (67.5 in) |
37200286 | 37200257 | 179 cm (70.5 in) |
37200279 | 37200252 | 183 cm (72.0 in) |
37200282 | 37200254 | 188 cm (74.0 in) |
表3。 液压离合器管路套件 - 空心接头角度90°
DIAMOND-BLACK 套件 | DIAMONDBACK 套件 | 长度 |
|---|---|---|
37200292 | 37200260 | 184 cm (72.5 in) |
车型
关于车型适配信息，请参见P&A零售目录或访问www.harley-davidson.com上的Parts and Accessories（零件与附件）部分（仅限英文）。
安装要求
正确安装此套件需要四个或五个大约38厘米（15英寸）长的线缆扎带（零件编号10039）。
安装此套件需要DOT 4 brake fluid（DOT 4刹车液）（零件编号99953-99A）。
警告骑手和乘客的安全取决于此套件的正确安装。 采用相关维修手册程序。 如果您没有能力执行此程序或者没有正确的工具，可请哈雷戴维森经销商执行此安装。 此套件安装不当可能造成死亡或重伤。 (00333b)
注意
此说明书引用了维修手册信息。 此安装需要该年款/车型摩托车维修手册。 哈雷戴维森经销商处有售。
准备
注意
对于配备防盗警报器的车辆：
- 检查确认存在免手动遥控钥匙。
- 在有防盗遥控钥匙的情况下，将点火钥匙开关转至ON（打开）位置。
对于具有主保险丝的所有车辆：
警告为了防止车辆意外启动而造成死亡或重伤，请先拆下主保险丝，然后再继续。 (00251b)
| 1. | 参见维修手册。 拆卸主保险丝。 注意 如果DOT 4刹车液洒到漆面上，请立即用干净水冲洗。 使用H-D Service Cover（哈雷维修罩）或聚乙烯保护膜覆盖其附近的摩托车表面，以防止DOT 4刹车液溢出或溅出导致漆面损伤。 | |
| 警告 接触DOT 4制动液可严重影响健康。 未佩戴适当的皮肤和眼部保护装备可导致死亡或重伤。
通告 DOT 4刹车液会损坏与之接触的已油漆面板和车身面板。 检查刹车时，请务必谨慎，以免刹车液溅到摩托车表面。 否则可导致摩托车外观损坏。 (00239c) | ||
| 2. | 参见维修手册。 从离合器储液槽和管路中排放液体。 |
拆卸
警告在添加润滑油时，注意不要让离合器液沾到轮胎、车轮或制动器上。 否则会对抓力造成不良影响，导致失控，以及造成死亡或重伤。 (00294a)
| 1. | 挡风板车型： 参见维修手册。 拆下外侧挡风板。 拆下挡风板盖。 | |
| 2. | 所有车型： 记录离合器液管路布设情况。 记录所有线缆扎带的位置。 | |
| 3. | FLRT车型： 参见 图6 。 拆下将离合器液管线固定至车架蝴蝶结支架的线缆扎带。 软尾车型： 参见 图8 。 拆下将离合器液管线固定至车架管支架的线缆扎带。 | |
| 4. | 挡风板车型： 参见 图1 。 拆下将离合器液管线固定在刹车管线和把手夹上的线缆扎带。 | |
通告 切勿让污物或碎屑进入主缸储液槽。 储液槽中的污物或碎屑可导致操作不正常和设备损坏。 (00205c) | ||
| 5. | 所有车型： 参见维修手册和 图3 。 拆下变速箱侧盖（7）。 | |
| 6. | 参见维修手册。 排空离合器液管线（4）。 从副离合器执行器（6）上断开离合器液管线。 | |
| 7. | 从离合器主缸储液槽（2）上断开离合器液管线。 保留空心螺栓（10）。 丢弃密封垫圈（11）。 | |
| 8. | 挡风板车型： 穿过内侧挡风板拉出离合器液管线的储液槽一端。 | |
| 9. | 所有车型： 拆下所有将离合器液管线固定在摩托车上的夹具。 保留这些夹具和五金件。 | |
| 10. | 参见 图2 。 记录线缆扎带位置。 拆下将离合器液管线固定在后刹车管线上的线缆扎带。 从车架管上拆下线缆扎带。 | |
| 11. | 拆下离合器液管线。 |
| 1 | 离合器管线至刹车管线 |
| 2 | 离合器管线和刹车管线到右立管 |
| 3 | 离合器管线至左立管 |
图1。 离合器液管线和刹车液管线，挡风板车型（为清晰起见已拆下挡风板）
| 1 | 仅将离合器管线固定至刹车管线 |
| 2 | 只将离合器管线和线束固定在车架上。 |
图2。 离合器液管线线缆扎带的位置
| 1 | 盖 |
| 2 | 离合器主缸 |
| 3 | 离合器手杆 |
| 4 | 离合器液管线 |
| 5 | 离合器管线扩口接头 |
| 6 | 副离合器执行器 |
| 7 | 变速箱外侧盖 |
| 8 | 排气阀 |
| 9 | 排气阀盖 |
| 10 | 空心螺栓 |
| 11 | 密封垫圈（2） |
| 12 | 离合器管线套环 |
图3。 离合器液管线连接
安装
| 1. | 如果安装新把手，则安装到安装离合器主缸的位置。 | |
| 2. | 挡风板车型： 参见 图1 。 按原路径将离合器液管线穿过内侧挡风板布设到主缸。 使用三条新的线缆扎带（单独购买）将管线松松地固定至每个把手竖管和刹车管线。 | |
| 3. | 所有车型： 用空心螺栓和新密封垫圈将管线松松地固定至离合器主缸。 | |
| 4. | 参见图4至图8。 布设离合器液管线： a. 从下部三角轧头下侧， b. 沿车架管右侧或前部向下， c. 至后刹车主缸后方， d. 至前发动机底架下方， e. 沿右侧下部车架横梁布设， f. 至副离合器执行器。 | |
| 5. | 参见 图3 。 将扩口接头（5）安装至副离合器执行器（6），但不要拧紧。 | |
| 6. | 参见 图2 。 使用新的线缆扎带固定离合器液管线。 检查确认不碰触排气系统或任何其他会造成损坏的零件。 | |
| 7. | 挡风板车型： 将管线固定至刹车管线以及转向头右侧的离合器夹的底部槽中。 | |
| 8. | 安装夹具。 | |
| 9. | 挡风板车型： 参见 图1 。 使用三条新的线缆扎带将离合器液管线固定到把手夹和刹车管线上。 FLRT车型： 参见 图6 。 穿过蝴蝶结支架内的小槽围绕车架管和离合器管线安装线缆扎带。 软尾车型： 参见 图8 。 在 ABS 前调整布设路径（如有必要），然后向下布设至车架管右侧。 按照拆卸时的记录固定。 | |
| 10. | 所有车型： 在把手和手控制件处在其最终位置的状态下，对准离合器液管线，使空心接头不抵靠把手并保证离合器液管线布设最整洁。 拧紧空心螺栓。 扭矩: 16.9–19.7 N·m (12.5–14.5 ft-lbs) 空心螺栓 | |
| 11. | 参见 图3 。 将变速箱侧套环（12）安装至离合器液管线。 位置大致如图所示。 定位离合器液管线（5）扩口螺母端和套环，使其安装至变速箱侧盖槽口中。 拧紧扩口螺母。 扭矩: 10.3–12.5 N·m (91–111 in-lbs) 扩口螺母 | |
| 12. | 参见维修手册。 加注离合器液系统并排气。 | |
| 13. | 对液压离合器液管线进行最终定位。 紧固所有线缆扎带和布设点，避免接触排气系统和发动机表面，同时避免挤压点或其他潜在损坏位置。 | |
| 14. | 挡风板车型： 参见维修手册。 安装挡风板盖。 | |
| 15. | 参见维修手册。 安装外侧挡风板。 | |
| 16. | 所有车型： 安装变速箱外侧盖。 拧紧。 扭矩: 11.2–13.6 N·m (8.3–10 ft-lbs) 变速箱侧盖螺丝 |
图4。 车架下管上的夹具位置，挡风板车型
| 1 | 离合器管线 |
| 2 | 机盒上的P形夹 |
| 3 | 车架P-形夹 |
| 4 | 离合器主缸端的空心接头 |
图5。 布设离合器液管线上部（FLRT车型）
| 1 | 离合器管线 |
| 2 | 车架P-形夹 |
| 3 | 车架蝴蝶结支架上的线缆扎带 |
| 4 | 车架蝴蝶结支架 |
图6。 布设离合器液管线下部（FLRT车型）
| 1 | 离合器管线 |
| 2 | 机盒上的P形夹 |
| 3 | 车架P-形夹 |
图7。 布设离合器液管线上部（软尾车型）
| 1 | 离合器管线 |
| 2 | 车架P-形夹 |
| 3 | 右前车架下部固定位置 |
图8。 布设离合器液管线下部（软尾车型）
完成
注意
安装主保险丝之前，确保点火开关处于OFF（关闭）位置。
| 1. | 确认点火开关已转至OFF（关闭）位置。 | |
| 2. | 参见维修手册。 安装主保险丝。 | |
| 警告 安装座椅之后，向上拉动座椅，确保其锁定到位。 骑行时，座椅松动会导致失控，可能造成死亡或重伤。 (00070b) | ||
| 3. | 参见维修手册。 安装座椅。 | |
| 4. | 低速试驾摩托车。 检查确认离合器操作是否正常。 |
维修零件

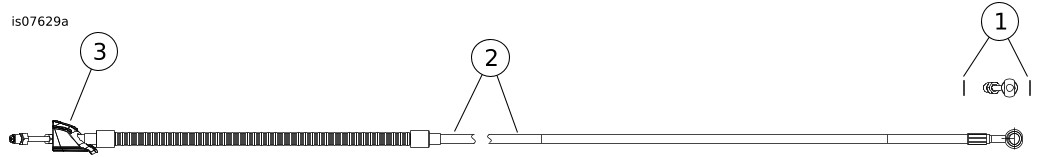

图9。 维修零件： 液压离合器管路套件
表4。 维修零件
项目 | 名称（数量） | 零件编号 |
|---|---|---|
1 | 密封垫圈（2） | 41751-06A |
2 | 液压离合器液管路 | 不单独出售 |
3 | 变速箱侧盖套环 | 12100077 |
文字中提到，但套件中不包括的项目： | ||
A | 副离合器执行器 | 37200131 |
B | 线缆扎带，长约38厘米（15英寸）（5） | 10039 |
