KIT SELANG KOPLING HIDRAULIS

J063172019-08-21

UMUM

Nomor Kit

Tabel 1. Kit Selang Kopling Hidraulis - Sudut Banjo 0° - Lurus

Diamond-Black Kit	Diamondback Kit	Panjang
37200294	37200251	67,0 di (170 cm)
37200287	37200245	68,5 di (174 cm)
37200289	37200246	70,5 di (179 cm)
37200290	37200247	72,5 di (184 cm)
37200291	37200248	74,5 di (189 cm)
37200288	37200249	76,5 di (194 cm)
37200293	37200250	78,5 di (199 cm)

Tabel 2. Kit Selang Kopling Hidraulis - Sudut Banjo 35°

Diamond-Black Kit	Diamondback Kit	Panjang
37200284	37200256	140 cm (55.0 in)
37200285	37200259	146 cm (57.5 in)
37200281	37200253	152 cm (60.0 in)
---	37200426	161 cm (63.5 in)
37200280	37200255	168 cm (66.0 in)
37200283	37200258	171 cm (67.5 in)
37200286	37200257	179 cm (70.5 in)
37200279	37200252	183 cm (72.0 in)
37200282	37200254	188 cm (74.0 in)

Tabel 3. Kit Selang Kopling Hidraulis - Sudut Banjo 90°

Diamond-Black Kit	Diamondback Kit	Panjang
37200292	37200260	184 cm (72.5 in)

Model

Untuk informasi kesesuaian model, baca katalog retail P&A atau bagian Komponen dan Aksesori di www.harley-davidson.com (hanya tersedia dalam Bahasa Inggris).

Persyaratan Pemasangan

Diperlukan empat atau lima pengikat kabel kira-kira sepanjang 15 inci (38 cm) (No. Komponen 10039) untuk pemasangan yang tepat dari kit ini.

Minyak rem DOT 4 (No. Komponen 99953-99A) diperlukan untuk pemasangan kit ini.

PERINGATAN

Keselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Gunakan prosedur manual servis yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00333b)

CATATAN

Lembar instruksi ini mengacu pada informasi manual servis. Manual servis kendaraan tahun/model ini dibutuhkan untuk pemasangan. Manual servis tersebut tersedia di dealer Harley-Davidson.

Isi Kit

Lihat Gambar 9 dan Tabel 4 untuk isi kit.

PERSIAPAN

CATATAN

Untuk kendaraan yang dilengkapi dengan sirene keamanan:

Pastikan ada Fob bebas genggam.
Dengan sistem keamanan fob aktif, putar sakelar pengapian ke posisi ON.

Untuk SEMUA kendaraan dengan sekring utama:

PERINGATAN

Untuk mencegah starter kendaraan tiba-tiba, yang dapat menyebabkan kematian atau cedera parah, lepas sekring utama sebelum melakukan pemasangan lampu depan. (00251b)

1.	Lihat manual servis. Lepas sekring utama. CATATAN Jika minyak rem DOT 4 mengenai permukaan yang dicat, SEGERA bersihkan permukaan dengan air bersih. Tutupi permukaan di sekitar sepeda motor dengan Penutup Servis H-D atau lembaran pelindung polietilena untuk membantu melindungi dari kerusakan pada lapisan akhir yang disebabkan oleh tumpahan atau percikan minyak rem DOT 4.
	PERINGATAN Kontak dengan minyak rem DOT 4 dapat memberikan dampak buruk yang serius pada kesehatan. Kelalaian untuk mengenakan pelindung mata dan kulit yang tepat dapat menyebabkan kematian atau cedera parah. Jika terhirup: Tetaplah tenang, hirup udara segar, cari bantuan medis. Jika mengenai kulit: Lepas pakaian yang terkena minyak. Basuh kulit dengan air selama 15-20 menit. Jika iritasi semakin parah, cari bantuan medis. Jika mengenai mata: Biarkan kelopak mata terbuka dan cuci mata yang terkena minyak dengan air mengalir selama setidaknya 15 menit. Jika iritasi semakin parah, cari bantuan medis. Jika tertelan: Bersihkan mulut dan minum banyak air. Jangan paksa untuk muntah. Hubungi Layanan Penanggulangan Keracunan. Segera cari bantuan medis. Lihat Lembar Data Keselamatan (SDS) untuk perinciannya di sds.harley-davidson.com (00240e) PEMBERITAHUAN Permukaan yang dicat dan panel bodi dapat rusak jika terkena minyak rem DOT 4. Selalu berhati-hati dan lindungi permukaan dari tumpahan ketika melakukan servis pada rem. Kelalaian dalam mematuhi petunjuk ini dapat menyebabkan kerusakan penampilan kendaraan. (00239c)
2.	Lihat manual servis. Kuras minyak dari reservoir dan selang kopling.

PELEPASAN

PERINGATAN

Pastikan minyak kopling tidak mengenai ban, roda, atau rem saat cairan diisikan. Traksi ban dapat terkena dampaknya, sehingga mengakibatkan sepeda motor kehilangan kontrol dan kematian atau cedera parah. (00294a)

1.	Model Fairing: Lihat manual servis. Lepas fairing luar. Lepas tutup fairing.
2.	SEMUA model: Catat perutean selang minyak kopling. Catat lokasi semua pengikat kabel.
3.	Model FLRT: Lihat Gambar 6 . Lepaskan pengikat kabel yang mengikat selang minyak kopling ke braket rangka bowtie. Model Softail: Lihat Gambar 8 . Lepaskan pengikat kabel yang mengikat selang minyak kopling ke braket rangka tabung.
4.	Model Fairing: Lihat Gambar 1 . Lepaskan pengikat kabel yang mengikat selang minyak kopling ke selang rem dan klem setang.
	PEMBERITAHUAN Jangan sampai kotoran atau serpihan masuk ke tabung silinder master. Kotoran atau serpihan dalam tabung dapat menyebabkan operasi yang tidak sesuai dan perlengkapan rusak. (00205c)
5.	SEMUA model: Lihat manual servis dan Gambar 3 . Buka penutup samping transmisi (7).
6.	Lihat manual servis. Kuras selang minyak kopling (4). Lepaskan selang minyak kopling dari aktuator kopling sekunder (6).
7.	Lepaskan selang minyak kopling dari reservoir silinder master kopling (2). Simpan baut banjo(10). Singkirkan washer penyegel (11).
8.	Model Fairing: Tarik ujung reservoir dari selang minyak kopling melalui sisi dalam fairing.
9.	SEMUA model: Lepaskan semua klem yang mengikat selang minyak kopling ke sepeda motor. Simpan klem dan perangkat keras.
10.	Lihat Gambar 2 . Catat lokasi pengikat kabel. Lepaskan pengikat kabel yang mengikat selang minyak kopling ke selang rem belakang. Lepaskan pengikat kabel dari tabung bingkai.
11.	Kuras selang minyak kopling.

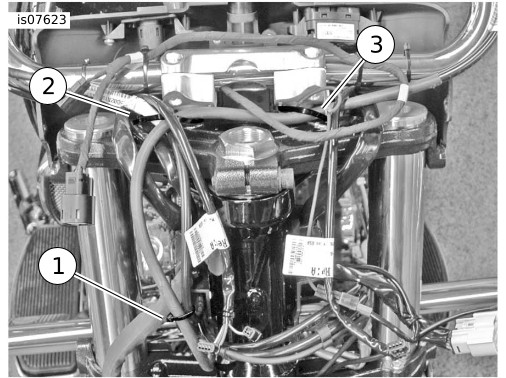

1	Selang kopling ke selang rem
2	Selang kopling dan selang rem ke riser sebelah kanan
3	Selang kopling ke riser sebelah kiri

Gambar 1. Selang Kopling dan Minyak Rem, Model Fairing (Agar Jelas, Lepaskan Fairing)

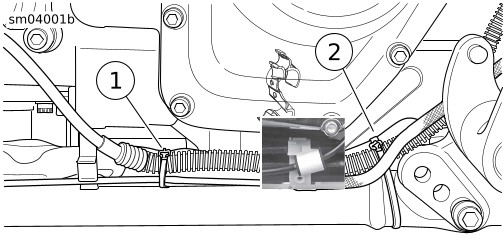

1	Pasang selang kopling hanya ke selang rem
2	Pasang selang kopling dan harnes hanya ke rangka

Gambar 2. Lokasi Pengikat Kabel Selang Minyak Kopling

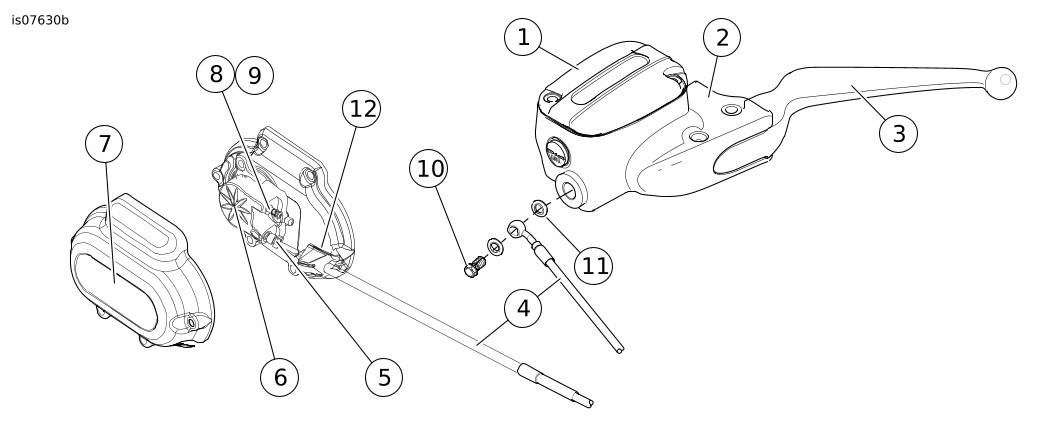

1	Penutup
2	Silinder master kopling
3	Tuas tangan kopling
4	Selang minyak kopling
5	Flare fitting selang kopling
6	Aktuator kopling sekunder
7	Penutup sisi transmisi luar
8	Katup cerat
9	Penutup cerat
10	Baut banjo
11	Cincin penyegel (2)
12	Gromet selang kopling

Gambar 3. Penghubung Selang Minyak Kopling

PEMASANGAN

1.	Jika memasang setang baru, pasang ke titik pemasangan silinder master kopling.
2.	Model Fairing: Lihat Gambar 1 . Rute selang minyak kopling melalui bagian dalam fairing ke silinder master menelusuri jalur asli. Kencangkan selang secara longgar pada setiap riser setang dan selang rem dengan tiga pengikat kabel baru (dibeli secara terpisah).
3.	SEMUA model: Kencangkan selang secara longgar pada silinder master kopling menggunakan baut banjo dan washer penyegel baru.
4.	Lihat Gambar 4 melalui Gambar 8 . Rutekan saluran minyak kopling: a. dari bawah klem tiga rangkap bagian bawah, b. sisi kanan bawah atau di depan tabung bingkai, c. di belakang silinder master belakang, d. di bawah bagian depan dudukan mesin, e. sepanjang bagian bawah kanan bagian rangka, f. untuk aktuator kopling sekunder.
5.	Lihat Gambar 3 . Pasang flare fitting secara longgar (5) ke aktuator kopling sekunder (6).
6.	Lihat Gambar 2 . Amankan selang minyak kopling menggunakan pengikat kabel baru. Pastikan tidak ada kontak dengan sistem pembuangan atau benda lain yang dapat menyebabkan kerusakan.
7.	Model Fairing: Kencangkan selang ke slot bawah selang rem dan klip kopling di sisi kanan komstir.
8.	Pemasangan klem. a. Model Fairing: Lihat Gambar 4 . Kencangkan selang menuju downtube dengan dua klem yang dilepas sebelumnya. b. Model FLRT: Lihat Gambar 5 . Pasang klem-P yang sebelumnya dilepas di kedua lokasi nasel dan rangka. Kencangkan sekrup klem-P. Torque: 4,5–5,4 N·m (40–48 in-lbs) Sekrup kepala soket segienam c. Model Softail: Lihat Gambar 7 . Pasang klem-P yang sebelumnya dilepas di kedua lokasi nasel dan rangka. Kencangkan sekrup klem-P. Torque: 4,5–5,4 N·m (40–48 in-lbs) Sekrup kepala soket segienam
9.	Model Fairing: Lihat Gambar 1 . Ikat selang minyak kopling ke klem setang dan selang rem menggunakan tiga pengikat kabel baru. Model FLRT: Lihat Gambar 6 . Pasang pengikat kabel di sekitar tabung bingkai dan selang kopling melalui slot kecil pada braket bowtie. Model Softail: Lihat Gambar 8 . Sesuaikan perutean di depan ABS (jika perlu) dan ke bawah ke sisi kanan tabung bingkai. Ikat seperti yang dicatat saat pelepasan.
10.	SEMUA model: Dengan setang dan kendali tangan pada posisi akhir, sejajarkan saluran minyak kopling agar fiting banjo tidak bersandar pada setang dan memberikan perutean tidak terhalang dari jalur minyak kopling. Kencangkan baut banjo. Torque: 16,9–19,7 N·m (12,5–14,5 ft-lbs) Baut Banjo
11.	Lihat Gambar 3 . Pasang grommet penutup samping transmisi (12) ke selang minyak kopling. Posisi kira-kira seperti yang ditunjukkan. Posisikan ujung baut flare dari selang minyak kopling (5) dan grommet agar pas dengan takik penutup samping transmisi. Kencangkan mur flare. Torque: 10,3–12,5 N·m (91–111 in-lbs) mur flare
12.	Lihat manual servis. Isi dan buang angin dari sistem cairan kopling.
13.	Tempatkan selang minyak kopling hidraulis di posisi akhir. Kencangkan semua pengikat kabel dan perutean untuk menghindari kontak dengan permukaan knalpot dan mesin dan menghindari titik jepit atau posisi merusak potensial lainnya.
14.	Model Fairing: Lihat manual servis. Pasang tutup fairing.
15.	Lihat manual servis. Pasang fairing luar.
16.	SEMUA model: Pasang penutup sisi luar transmisi. Kencangkan. Torque: 11,2–13,6 N·m (8,3–10 ft-lbs) sekrup penutup samping transmisi

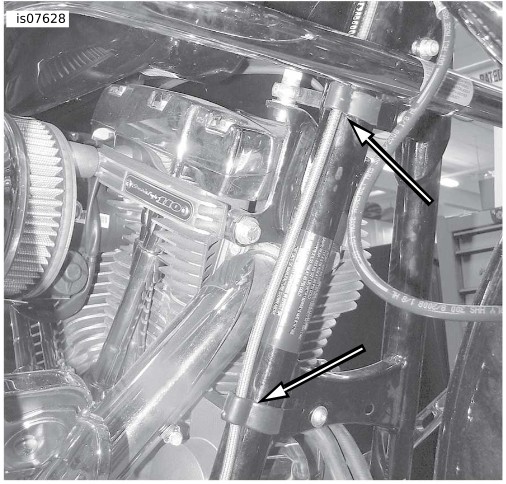

Gambar 4. Lokasi Klem pada Rangka Downtube, Model Fairing

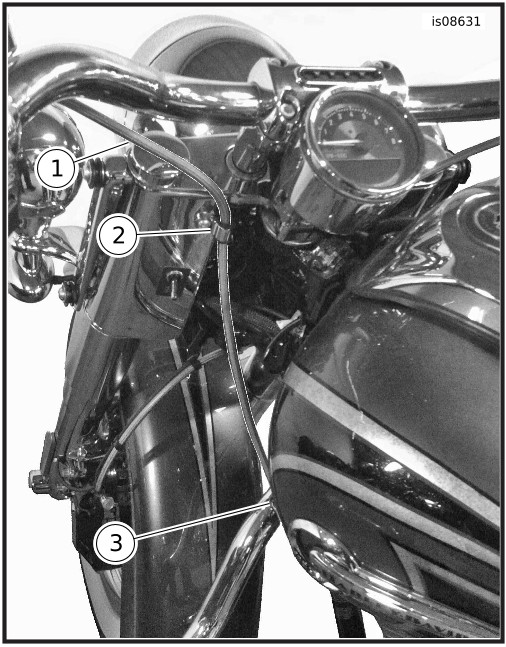

1	Selang kopling
2	Klem-P di nasel
3	Klem-P di rangka
4	Fiting Banjo di ujung silinder master kopling

Gambar 5. Rute Atas Selang Minyak Kopling (Model FLRT)

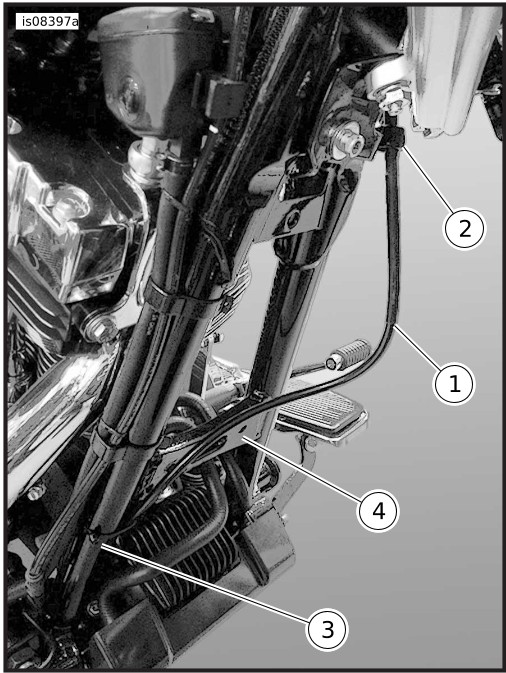

1	Selang kopling
2	Klem-P di rangka
3	Pengikat kabel pada braket rangka bowtie
4	Braket rangka bowtie

Gambar 6. Rute Bawah Selang Minyak Kopling (Model FLRT)

1	Selang kopling
2	Klem-P di nasel
3	Klem-P di rangka

Gambar 7. Rute Atas Selang Minyak Kopling (Model Softail)

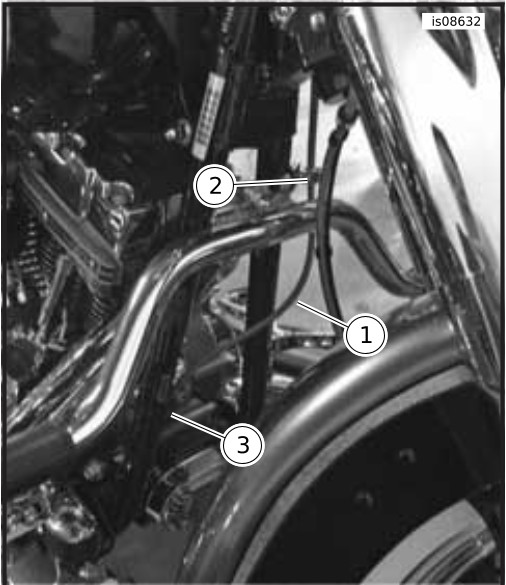

1	Selang kopling
2	Klem-P di rangka
3	Lokasi pengikatan di bawah rangka depan kanan

Gambar 8. Rute Bawah Selang Minyak Kopling (Model Softail)

PENYELESAIAN

CATATAN

Pastikan sakelar ignisi dalam posisi OFF sebelum memasang sekring utama.

1.	Pastikan sakelar pengapian dimatikan dalam posisi OFF.
2.	Lihat manual servis. Pasang sekring utama.
	PERINGATAN Setelah memasang jok, tarik ke atas untuk memastikan jok terpasang kencang. Saat berkendara, jok yang kendur dapat bergeser dan menimbulkan hilang kendali yang dapat menyebabkan kematian atau cedera parah. (00070b)
3.	Lihat manual servis. Pasang jok.
4.	Lakukan uji berkendara dengan kecepatan rendah. Pastikan kopling beroperasi dengan benar.

KOMPONEN SERVIS

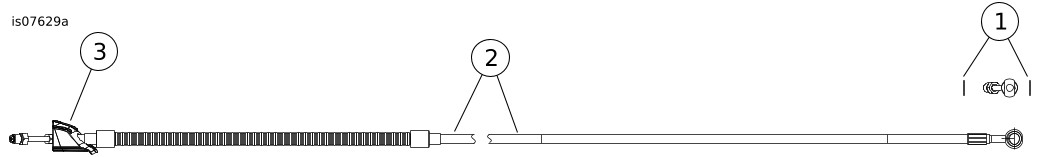

Gambar 9. Komponen Servis: Kit Selang Kopling Hidraulis

Tabel 4. Komponen Servis

Item	Deskripsi (Jumlah)	Nomor Komponen
1	Cincin penyegel (2)	41751-06A
2	Selang Minyak Kopling Hidraulis	Tidak dijual terpisah
3	Grommet, penutup samping transmisi	12100077
Item yang disebutkan dalam teks, tetapi tidak disertakan dalam kit:
A	Aktuator kopling sekunder	37200131
B	Pengikat kabel, panjang kira-kira 15 inci (38 cm), (5)	10039
