HİDROLİK DEBRİYAJ BORUSU KİTLERİ
J063172019-08-21
GENEL
Kit Numarası
Tablo 1. Hidrolik Debriyaj Borusu Kitleri - Banjo Açısı 0° - Düz
Diamond-Black Kit | Diamondback Kit | Uzunluk |
|---|---|---|
37200294 | 37200251 | 67,0 inç (170 cm) |
37200287 | 37200245 | 68,5 inç (174 cm) |
37200289 | 37200246 | 70,5 inç (179 cm) |
37200290 | 37200247 | 72,5 inç (184 cm) |
37200291 | 37200248 | 74,5 inç (189 cm) |
37200288 | 37200249 | 76,5 inç (194 cm) |
37200293 | 37200250 | 78,5 inç (199 cm) |
Tablo 2. Hidrolik Debriyaj Borusu Kitleri - Banjo Açısı 35°
Diamond-Black Kit | Diamondback Kit | Uzunluk |
|---|---|---|
37200284 | 37200256 | 140 cm (55.0 in) |
37200285 | 37200259 | 146 cm (57.5 in) |
37200281 | 37200253 | 152 cm (60.0 in) |
--- | 37200426 | 161 cm (63.5 in) |
37200280 | 37200255 | 168 cm (66.0 in) |
37200283 | 37200258 | 171 cm (67.5 in) |
37200286 | 37200257 | 179 cm (70.5 in) |
37200279 | 37200252 | 183 cm (72.0 in) |
37200282 | 37200254 | 188 cm (74.0 in) |
Tablo 3. Hidrolik Debriyaj Borusu Kitleri - Banjo Açısı 90°
Diamond-Black Kit | Diamondback Kit | Uzunluk |
|---|---|---|
37200292 | 37200260 | 184 cm (72.5 in) |
Modeller
Model donanım bilgisi için P&A perakende satış kataloğuna veya www.harley-davidson.com adresinden Parçalar ve Aksesuarlar (sadece İngilizce) bölümüne başvurun.
Montaj Gereklilikleri
Bu kitin düzgün montajı için, yaklaşık 15 inç (38 cm) uzunluğunda dört veya beş kablo kayışı (Parça No. 10039) gereklidir.
DOT 4 fren sıvısı (Parça No. 99953-99A) bu setin montajı için gereklidir.
UYARISürücünün ve yolcunun güvenliği bu kitin doğru takılmasına bağlıdır. İlgili servis el kitabı prosedürlerinden faydalanın. Prosedürü gerçekleştirebilecek yetkinliğe veya doğru aletlere sahip değilseniz, takma işlemini Harley-Davidson bayisine yaptırın. Bu kitin düzgün takılmaması ölüme veya ciddi yaralanmalara neden olabilir. (00333b)
NOT
Bu talimat kılavuzu, servis kılavuz bilgileriyle ilgilidir. Bu yıl/model motosikletin bir servis kılavuzu bu montaj için gereklidir. Bir Harley-Davidson bayisinde bir tane bulunur.
HAZIRLIK
NOT
Güvenlik sireni bulunan araçlar için:
- Eller serbest Fob anahtarının mevcut olduğunu doğrulayın.
- Güvenlik fob anahtarı mevcutken, kontak anahtarını ON (açık) konumuna getirin.
Ana sigorta bulunan TÜM araçlar:
UYARIAracın ölüm veya ciddi yaralanmaya neden olabilecek şekilde rastgele çalışmasını önlemek için, devam etmeden önce ana sigortayı çıkartın. (00251b)
| 1. | Servis el kitabına bakın. Ana sigortayı çıkarın. NOT DOT 4 fren sıvısının boyalı yüzeylere temas etmesi halinde, bölgeyi DERHAL temiz suyla yıkayın. DOT 4 fren sıvısının dökülmesi veya sıçraması sonucunda yüzeyde oluşabilecek hasara karşı koruma sağlamak için bir H-D Servis Kapağı veya polietilen koruyucu levha ile yakındaki motosiklet yüzeylerini kapatın. | |
| UYARI DOT 4 fren sıvısıyla temas sonucunda ciddi sağlık sorunları meydana gelebilir. Doğru bir cilt ve göz korumasının eksikliği, ölüm veya ciddi yaralanmayla sonuçlanabilir.
DIKKAT DOT 4 Brake Fluid, temas ettiğinde boyalı ve karoser panosu yüzeylerine hasar verir. Frenler üzerinde çalışırken her zaman dikkatli olun ve yüzeyleri dökülmelere karşı koruyun. Buna uymadığınız takdirde, estetik hasar meydana gelebilir. (00239c) | ||
| 2. | Servis el kitabına bakın. Debriyaj haznesindeki ve hatlarındaki sıvıyı boşaltın. |
ÇIKARMA
UYARISıvı eklerken lastiklere, tekerleklere veya frenlere debriyaj sıvısı bulaşmamalıdır. Çekiş olumsuz etkilenebilir ve bunun sonucunda kontrol kaybı ve ölüm veya ciddi yaralanmalar meydana gelebilir. (00294a)
| 1. | Kaportalı modeller: Servis el kitabına bakın. Dış kaportayı sökün. Kaporta kapağını sökün. | |
| 2. | TÜM modeller: Debriyaj sıvısı borusunun yönlendirmesini not edin. Tüm kablo kayışlarının yerini not edin. | |
| 3. | FLRT modelleri: Bkz. Şekil 6 . Debriyaj borusunu çerçevedeki kelebek brakete sabitleyen kablo kayışını sökün. Softail modelleri: Bkz. Şekil 8 . Debriyaj borusunu çerçevedeki boru brakete sabitleyen kablo kayışını sökün. | |
| 4. | Kaportalı modeller: Bkz. Şekil 1 . Debriyaj sıvısı borusunu fren borusu ve gidon kelepçesine sabitleyen kablo kayışlarını çıkarın. | |
DIKKAT Ana fren silindiri rezervuarına kir veya tortu girmesine izin vermeyin. Rezervuar tankındaki kir veya birikinti, uygunsuz çalışma ve ekipman hasarına neden olabilir. (00205c) | ||
| 5. | TÜM modeller: Bkz.: Servis el kitabı ve Şekil 3 . Şanzıman yan kapağını (7) sökün. | |
| 6. | Servis el kitabına bakın. Debriyaj sıvısı borusunu (4) boşaltın. Debriyaj sıvısı hattını ikincil debriyaj aktüatöründen (6) ayırın. | |
| 7. | Debriyaj sıvısı hattını ana debriyaj silindiri haznesinden (2) ayırın. Banjo cıvatasını (10) saklayın. Conta pullarını (11) atın. | |
| 8. | Kaportalı modeller: Debriyaj borusunun rezervuar ucunu iç kaportadan çıkarın. | |
| 9. | TÜM modeller: Debriyaj sıvısı borusunu motosiklete bağlayan kelepçeleri çıkarın. Kelepçeleri ve donanımı saklayın. | |
| 10. | Bkz. Şekil 2 . Kablo askılarının yerlerini not edin. Debriyaj sıvısı borusunu arka fren borusuna sabitleyen kablo kayışlarını çıkarın. Çerçeve tüplerindeki kablo kayışlarını çıkarın. | |
| 11. | Debriyaj sıvısı hattını çıkarın. |

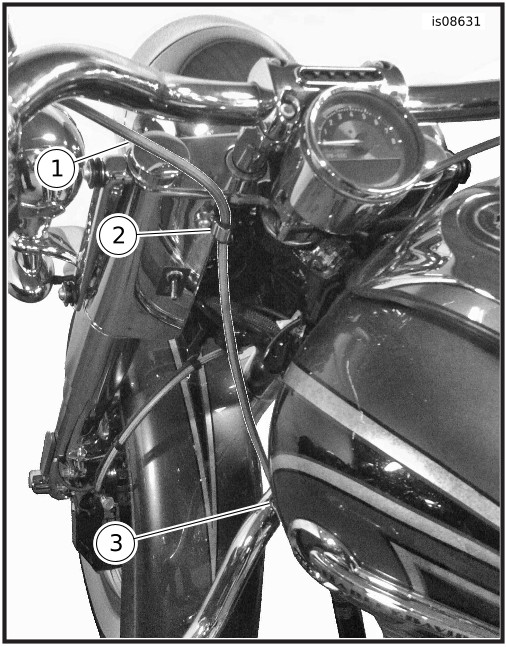

| 1 | Debriyaj borusu fren borusuna |
| 2 | Debriyaj borusu ve fren borusu sağ yükselticiye |
| 3 | Debriyaj borusu sol yükselticiye |
Şekil 1. Debriyaj ve Fren Sıvısı Boruları, Kaportalı Modeller (Kaporta Net Görünüm için Kaldırıldı)
| 1 | Debriyaj borusunu sadece fren borusuna tutturun |
| 2 | Sadece debriyaj borusu ve kablo takımını çerçeveye tutturun |
Şekil 2. Debriyaj Sıvısı Hattı Kablo Kayışı Konumu
| 1 | Kapak |
| 2 | Debriyaj ana silindiri |
| 3 | Debriyaj kumanda kolu |
| 4 | Debriyaj sıvısı hattı |
| 5 | Debriyaj hattı konik bağlantı parçası |
| 6 | İkincil debriyaj aktüatörü |
| 7 | Dış şanzıman yan kapağı |
| 8 | Tahliye vanası |
| 9 | Tahliye kapağı |
| 10 | Banjo cıvatası |
| 11 | Conta pulu (2) |
| 12 | Debriyaj hattı grometi |
Şekil 3. Debriyaj Sıvısı Hat Bağlantıları
KURULUM
| 1. | Yeni gidon takıyorsanız, debriyaj ana silindir montaj noktasına takın. | |
| 2. | Kaportalı modeller: Bkz. Şekil 1 . Debriyaj borusunu orijinal yolu izleyerek iç kaportadan ana silindire çekin. Boruyu yeni kablo kayışlarıyla (ayrı olarak satın alınır) her iki gidon yükselticisine ve fren borusuna gevşekçe sabitleyin. | |
| 3. | TÜM modeller: Banjo cıvatayı ve yeni conta pullarını kullanarak boruyu debriyaj ana silindirine gevşek bir şekilde sabitleyin. | |
| 4. | Şekil 4 ile Şekil 8 arasındaki kısımlara bakın. Debriyaj sıvısı hattını aşağıdaki şekilde sevk edin: a. alt üçlü kelepçenin alt tarafından, b. çerçeve borularının sağ tarafından veya önünden, c. arka fren ana silindirinin arkasından, d. ön motor desteğinin altından, e. sağ taraftaki alt çerçeve elemanı boyunca, f. ikincil debriyaj aktüatörüne. | |
| 5. | Bkz. Şekil 3 . Konik bağlantı parçasını (5) gevşek bir şekilde ikincil debriyaj aktüatörüne (6) takın. | |
| 6. | Bkz. Şekil 2 . Debriyaj borusunu yeni kablo kayışlarıyla sabitleyin. Egzoz sistemiyle veya hasara neden olabilecek diğer parçalarla temasın olmadığını doğrulayın. | |
| 7. | Kaportalı modeller: Boruyu, fren borusunun alt yuvasına ve direksiyon başlığının sağındaki debriyaj klipsine sabitleyin. | |
| 8. | Kelepçeleri takın. a. Kaportalı modeller: Bkz. Şekil 4 . Boruyu daha önce sökülen iki kelepçeyle alt boruya sabitleyin. b. FLRT modelleri: Bkz. Şekil 5 . Daha önce sökülen P kelepçeleri kaporta ve çerçeve konumlarına takın. P-kelepçe vidalarını sıkın. Tork: 4,5–5,4 N·m (40–48 in-lbs) Altıgen başlı soket vidası c. Softail modelleri: Bkz. Şekil 7 . Daha önce sökülen P kelepçeleri kaporta ve çerçeve konumlarına takın. P-kelepçe vidalarını sıkın. Tork: 4,5–5,4 N·m (40–48 in-lbs) Altıgen başlı soket vidası | |
| 9. | Kaportalı modeller: Bkz. Şekil 1 . Debriyaj borusunu üç yeni kablo kayışıyla gidon kelepçesine ve fren borusuna sabitleyin. FLRT modelleri: Bkz. Şekil 6 . Kablo kayışını kelebek braket üzerindeki küçük yuvadan geçirerek çerçeve borusu ve debriyaj borusunun etrafına takın. Softail modelleri: Bkz. Şekil 8 . Yönlendirmeyi (gerekirse) ABS’nin önünden ve çerçeve borusunun sağından ilerleterek ayarlayın. Sökerken not ettiğiniz şekilde sabitleyin. | |
| 10. | TÜM modeller: Gidonlar ve el kontrolleri son konumlarında dururken, banjo bağlantı parçası, gidona yaslanmayacak şekilde ve debriyaj sıvısı borusu için en temiz yönlendirmeyi sağlayacak şekilde debriyaj sıvısı borusunu hizalayın. Banjo cıvatasını sıkın. Tork: 16,9–19,7 N·m (12,5–14,5 ft-lbs) Banjo Cıvatası | |
| 11. | Bkz. Şekil 3 . Şanzıman yan kapak grometini (12) debriyaj borusuna takın.. Kabaca gösterildiği gibi yerleştirin. Debriyaj sıvısı hattının konik somununu (5) ve grometi şanzıman yan kapağı çentiğine uyacak şekilde konumlandırın. Konik somunu sıkın. Tork: 10,3–12,5 N·m (91–111 in-lbs) konik somun | |
| 12. | Servis el kitabına bakın. Debriyaj sıvısı sistemini doldurun ve havasını boşaltın. | |
| 13. | Hidrolik debriyaj sıvısı hattında son konumlandırma gerçekleştirin. Egzoz ve motor yüzeyleriyle teması önlemek ve sıkışma noktalarını veya diğer olası hasar noktalarını engellemek için tüm kablo şeritlerini ve yönlendirmeyi sıkın. | |
| 14. | Kaportalı modeller: Servis el kitabına bakın. Kaporta kapağını takın. | |
| 15. | Servis el kitabına bakın. Dış kaportayı takın. | |
| 16. | TÜM modeller: Dış şanzıman yan kapağı takın. Sıkın. Tork: 11,2–13,6 N·m (8,3–10 ft-lbs) Şanzıman yan kapağı vidaları |
Şekil 4. Çerçeve Alt Borusundaki Kelepçe Konumları, Kaportalı Modeller
| 1 | Debriyaj hattı |
| 2 | Kaportadaki P-kelepçe |
| 3 | Çerçevede P-kelepçesi |
| 4 | Debriyaj ana silindir ucundaki banjo bağlantısı |
Şekil 5. Debriyaj Sıvısı Borusu Üst Yönlendirme (FLRT Modelleri)
| 1 | Debriyaj hattı |
| 2 | Çerçevede P-kelepçesi |
| 3 | Çerçeve kelebek braketteki kablo kayışı |
| 4 | Çerçeve kelebek braket |
Şekil 6. Debriyaj Sıvısı Borusu Alt Yönlendirme (FLRT Modelleri)
| 1 | Debriyaj hattı |
| 2 | Kaportadaki P-kelepçe |
| 3 | Çerçevede P-kelepçesi |
Şekil 7. Debriyaj Sıvısı Borusu Üst Yönlendirme (Softail Modelleri)
| 1 | Debriyaj hattı |
| 2 | Çerçevede P-kelepçesi |
| 3 | Sağ ön çerçeve alt sabitleme noktası |
Şekil 8. Debriyaj Sıvısı Borusu Alt Yönlendirme (Softail Modelleri)
TAMAMLAMA
NOT
Ana sigortayı takmadan önce ateşleme düğmesinin OFF (kapalı) konumunda olduğunu doğrulayın.
| 1. | Ateşleme anahtarının OFF (kapalı) konumunda olduğunu doğrulayın. | |
| 2. | Servis el kitabına bakın. Ana sigortayı takın. | |
| UYARI Seleyi taktıktan sonra, yerine oturduğundan emin olmak için seleyi yukarı doğru çekin. Sürüş sırasında, gevşek bir sele ölüm veya ciddi yaralanmaya neden olabilecek kontrol kaybına neden olabilir. (00070b) | ||
| 3. | Servis el kitabına bakın. Seleyi takın. | |
| 4. | Motosikleti düşük hızda test sürüşüne çıkarın. Debriyajın düzgün çalıştığından emin olun. |
SERVİS PARÇALARI
Şekil 9. Servis Parçaları: Hidrolik Debriyaj Hattı Setleri
Tablo 4. Servis Parçaları
Öğe | Tanım (Miktar) | Parça Numarası |
|---|---|---|
1 | Conta pulu (2) | 41751-06A |
2 | Hidrolik debriyaj sıvısı hattı | Ayrı satılmaz |
3 | Gromet, şanzıman yan kapağı | 12100077 |
Metinde belirtilen ancak kit içinde yer almayan öğeler: | ||
A | İkincil debriyaj aktüatörü | 37200131 |
B | Kablo kayışı, yaklaşık 15 inç (38 cm) (5) | 10039 |
