LIVEWIRE PREMIUMHANDTAG

J066512019-08-21

ALLMÄN INFORMATION

Tabell 1. Allmän information

Satser	Föreslagna verktyg	Kompetensnivå⁽¹⁾	Tid
56100330	Skyddsglasögon		1 timme

(1) Kräver endast enkla verktyg och metoder

SATSINNEHÅLL

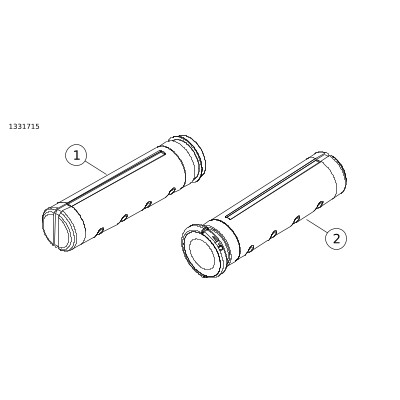

Figur 1. Satsen innehåller: Styrhandtagskomponenter (generisk modell visas)

Tabell 2. Styrhandtagskomponenter

	Komponent	Antal	Beskrivning	Art.nr	Anteckningar
	1	1	Handtag, höger sida	56100349
	2	1	Handtag, vänster sida	56100354

ANMÄRKNING

Kontrollera allt innehåll finns i satsen innan du installerar eller avlägsnar artiklar från fordonet.

ALLMÄNT

Modeller

Om du vill ha information om modelltillbehör kan du läsa P&A-återförsäljarkatalogen eller avsnittet Reservdelar och tillbehör på www.harley-davidson.com (endast på engelska).

Kontrollera att du använder den senaste versionen av instruktionsbladet. Den finns på: www.harley-davidson.com/isheets

Kontakta Harley-Davidsons kundtjänst på +1-800-258-2464 (endast USA) eller +1-414-343-4056.

Installationskrav

VARNING

Förarens och passagerarens säkerhet är beroende av att denna sats monteras korrekt. Följ rätt tillvägagångssätt enligt verkstadshandboken. Om du inte kan utföra åtgärden eller saknar rätt verktyg låter du en Harley-Davidson-återförsäljare utföra monteringen. Om den här satsen monteras felaktigt kan det leda till dödsfall eller allvarliga personskador. (00333b)

FÖRBEREDELSE

1.	Avlägsna det övre locket. Se verkstadshandboken.
2.	Ta bort huvudsäkringen. Se verkstadshandboken.

TA BORT

Vänster

1.	Figur 2 Avlägsna spegeln och dess fäste. Se verkstadshandboken.
2.	Avlägsna styrets vänstra reglagehus. Se verkstadshandboken.
3.	Avlägsna vänster handtag. a. Öppna handtaget genom att skära med en vass kniv. b. Dra i handtaget så att det öppnas. c. Avlägsna handtaget från styret.

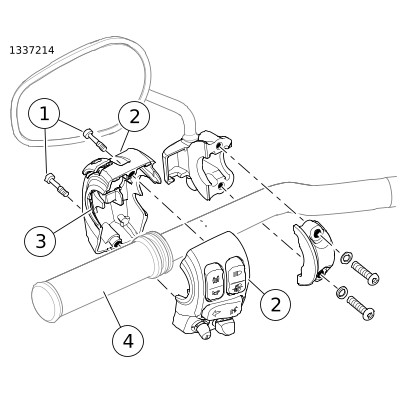

1	Reglagehusskruvar (2)
2	Hus
3	Handtagsklämma
4	Vänster handtag

Figur 2. Omkopplarhus för vänster handtag

Höger

4.	Lossa frambromsens huvudcylinder från styret. Se verkstadshandboken.
5.	Avlägsna höger reglagehus. Se verkstadshandboken.
6.	Avlägsna höger handtag.

INSTALLERA

Vänster

1.	Montera vänster handtag. a. Preparera styrets vänstra handtagsände med en smärgelduk. b. Rengör styrets vänstra handtagsände med aceton. c. Placera det nya handtaget så att flänspartiet med störst diameter är nederst. d. Tryck handtaget (4) helt på styret.
2.	Montera styrets vänstra reglagehus. Se verkstadshandboken. ANMÄRKNING Se till att handtaget sitter ordentligt fast mellan de två reglagehushalvorna genom att kontrollera att det inte är några mellanrum mellan det övre och undre huset. Handtaget ska inte röra sig i förhållande till reglagehusen när man drar i det eller vrider på det.
3.	Montera spegeln och dess fäste. Se verkstadshandboken.

Höger

4.	Montera handtaget med de kosmetiska detaljerna korrekt placerade. a. Rotera det för att kontrollera att de interna splinesspåren är i ingrepp med gashandtagssensorn.
5.	Montera höger reglagehus. Se verkstadshandboken.
6.	Montera frambromsens huvudcylinder på styret. Se verkstadshandboken.

KLART

1.	Sätt tillbaka huvudsäkringen. Se verkstadshandboken.
2.	Montera det övre locket.
