SCREAMIN' EAGLE 4,5“ KOLVIKÄIGUGA SUURE SILINDRIMAHUGA 131 KOLVIKOMPLEKT JA SCREAMIN' EAGLE 4,375“ KOLVIKÄIGUGA SUURE SILINDRIMAHUGA 128 KOLVIKOMPLEKT
J066872021-11-16
ÜLDTEAVE
Tabel 1. Üldine teave
Komplektid | Soovitatud tööriistad | Oskustase(1) | Aeg |
|---|---|---|---|
21900099 (131) 21900101 (128) | Kaitseprillid, pliiats või marker, mikromeeter, arvnäidikuga avamõõtur, väikese otsaga lapik kruvikeeraja |  | 1 tund |
(1) Paigaldamiseks vajalikud eritööriistad või -võtted
KOMPLEKTI SISU

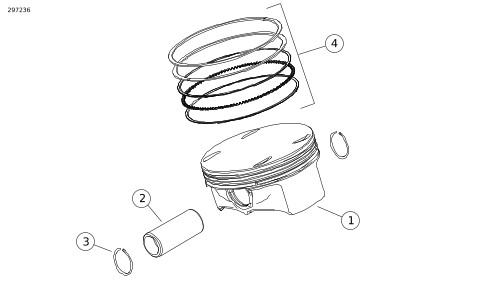

Joonis 1. Varuosad: Screamin' Eagle suure silindrimahuga 128/131 kolvikomplektid
Tabel 2. Komplekti sisu. Screamin' Eagle 4,375“ kolvikäiguga suure silindrimahuga 128 kolvikomplekti komponendid (komplekt 21900101)
 | Üksus | Kogus | Kirjeldus | Toote nr | Märkused |
|---|---|---|---|---|---|
 | 1 | 2 | Kolb | Ei müüda eraldi | |
| 2 | 2 | Kolvi tihvt | 22310-10 | |
| 3 | 4 | Lukustusrõngas | 22097-99 | |
| 4 | 2 | Rõngakomplekt, +0,010 in | 22000086 |
Tabel 3. Komplekti sisu. Screamin' Eagle 4,5“ kolvikäiguga suure silindrimahuga 131 kolvikomplekti komponendid (komplekt 21900099)
| Üksus | Kogus | Kirjeldus | Toote nr | Märkused |
|---|---|---|---|---|---|
| 1 | 2 | Kolb | Ei müüda eraldi | |
| 2 | 2 | Kolvi tihvt | 22310-10 | |
| 3 | 4 | Lukustusrõngas | 22097-99 | |
| 4 | 2 | Standardvarustuse rõngakomplekt | 22000086 |
MÄRKUS.
Veenduge enne paigaldamist või sõidukilt osade eemaldamist, et komplekt on terviklik ja kõik osad on olemas.
ÜLDOSA
Mudelid
Mudeli sobivuse teavet vaadake varuosade ja lisavarustuse jaemüügikataloogist või osade ja tarvikute jaotisest veebilehel www.harley-davidson.com (ainult inglise keeles).
Veenduge, et kasutatakse juhendi uusimat versiooni. See on saadaval aadressil: www.harley-davidson.com/isheets
Võtke ühendust Harley-Davidsoni klienditeeninduskeskusega +1-800-258-2464 (ainult USA) või +1-414-343-4056.
Paigaldusnõuded
HOIATUS!Juhi ja kaassõitja turvalisus oleneb sellest, kas komplekt on õigesti paigaldatud. Kasutage sobivaid hooldusjuhendi protseduure. Kui protseduur pole teile jõukohane või teil puuduvad õiged tööriistad, laske paigaldada Harley-Davidson®-i edasimüüjal. Selle komplekti vale paigaldamine võib põhjustada surma või raskeid vigastusi. (00333b)
PAIGALDAMINE
MÄRKUS.
Vabastage turvasüsteem.
| 1. | Tõstke mootorratas üles. | |
| 2. | Eemaldage iste, nagu on kirjeldatud hooldusjuhendis. | |
| 3. | Eemaldage peakaitse. | |
| HOIATUS! Sõiduki juhusliku käivitumise vältimiseks, mis võib põhjustada surma või raskeid vigastusi, eemaldage enne jätkamist akukaablid (negatiivse märgiga (–) akukaabel enne). (00307a) | ||
| 4. | Ühendage lahti aku negatiivne kaabel. | |
| 5. | Eemaldage silindripea, silinder ja kolb. Vaadake hooldusjuhendit. | |
| 6. | Kontrollige osi, nagu on kirjeldatud hooldusjuhendis. |
Joonis 2. 0,5 in (12,7 mm)
Kolbide mõõtmine
| 1. | Laske kolvil toatemperatuurile jahtuda. | |
| 2. | Tehke pliiatsi või markeriga kolvihõlma kummalgi küljel olevatele liugpindadele märk kolvihõlma alumisest faasitud servast 12,7 mm (0,5 in) kõrgemale. | |
| 3. | Kasutage mikromeetrit ja mõõtke kolvi nimiläbimõõt. | |
| 4. | Kasutage helinat, et mõõta kolvi rõngaga reisitsooni silindris. |
Kolvide paigaldamine
| 1. | Selles komplektis olevad kolvid on spetsiaalselt esi- ja tagasilindri jaoks ning pole omavahel vahetatavad. Paigaldage kolvid esi- ja tagasilindrisse niimoodi, et nool näitab mootori esiosa suunas. |
MÄRKUS.
Paigaldage rõngad niimoodi, et märgistus jääb ülespoole. Märgistuseta rõngad võib paigaldada ükskõik kumba pidi.
Mitte-originaalnukkvõllide puhul kontrollige alati kolvi-klapivahet.
Lisateavet rõnga pressimistööriista kohta vt hooldustööriista juhendist J06234.
Tabel 4. Kolvi spetsifikatsioonid
Kolb | TOLLI | MM | |
|---|---|---|---|
Ist silindris | 0,0007–0,0020 | 0,017–0,050 | |
Kolvi tihvti ist (lõtkuga) | 0,0006–0,0010 | 0,015–0,025 | |
Rõnga pilu | Ülemine surverõngas | 0,013–0,021 | 0,33–0,53 |
2. surverõngas | 0,018–0,025 | 0,45–0,65 | |
Õlirõngas | 0,0006–0,024 | 0,15–0,61 | |
Rõnga külglõtk | Ülemine surverõngas | 0,0006–0,0024 | 0,015–0,060 |
2. surverõngas | 0,0008–0,0022 | 0,020–0,055 | |
Õlirõnga tugirõngas | 0,0004–0,0059 | 0,010–0,150 | |
Tabel 5. Kolvi kulumispiirid
Asendage kulumispiiri ületamisel | ||
|---|---|---|
Üksus | TOLLI | MM |
Ist silindris (lõtkuga) | 0.0045 | 0.1143 |
Kolvi tihvti ist (lõtkuga) | 0.0015 | 0.0381 |
Ülemise rõnga pilu | 0.031 | 0.79 |
2. rõnga pilu | 0.032 | 0.81 |
Õlirõnga tugirõnga pilu | 0.031 | 0.79 |
Rõnga külglõtk | 0.0035 | 0.089 |
2. rõnga külglõtk | 0.0037 | 0.094 |
Õlirõnga külglõtk | 0.0068 | 0.173 |
Kolvi lukustusrõnga paigaldamine
| 1. | Joonis 3 Sisestage lukustusrõnga (1) avatud ots soones (3) olevasse sälku (2). | |||||||||||
| 2. | Joonis 4 Asetage sõrm kolvile (1). Vajutage tugevalt, kuni umbes 85% lukustusrõngast (2) istub soones. MÄRKUS. Nõuetekohase paigalduse tagamiseks veenduge, et lukustusrõngas on täielikult paigas. |
Joonis 3. Lukustusrõngas ja kolb
Joonis 4. Lukustusrõnga paigaldamine | ||||||||||
| 3. | Kasutage väikse otsaga lapikut kruvikeerajat, et suruda lukustusrõngas lõpuni soonde. Ärge kriimustage ega kahjustage kolbi. Korrake ülejäänud lukustusrõngastel. | |||||||||||
| 4. | Paigaldage komplektist silindripead, silindrid ja kõrget surveastet taluvad kolvid ning kolvirõngad. Vaadake hooldusjuhendit. |
LÕPLIK KOKKUPANEK
| 1. | Paigaldage kütusepaak. Vaadake hooldusjuhendit. | |
| 2. | Paigaldage peakaitse. Vaadake hooldusjuhendit. | |
| 3. | Paigaldage iste. Tõmmake istet üles, et kontrollida, kas see on pärast paigaldamist kinnitatud. Vaadake hooldusjuhendit. | |
| 4. | Laadige alla uus ECM-kalibreering, kasutades tuunimiskomplekti Screamin' Eagle Pro Street Performance. | |
| 5. | Käitage mootorit. Korrake mitu korda, et kontrollida korralikult toimimist. |
SISSESÕITMISE EESKIRJAD
Mootoratta sissesõitmise kohta vt lisateavet kasutusjuhendist.
