ZESTAWY ZACISKÓW
J067662019-08-21
Tabela 1.
Zestawy | Sugerowane narzędzia | Poziom umiejętności(1) | Godzina |
|---|---|---|---|
55900227, 55900228, 55900237, 55900238 | Okulary ochronne, klucz dynamometryczny |   | 3 godziny |
(1) Wymagane jest dokręcenie do wartości momentu obrotowego lub wykorzystanie innych, odpowiednich technik i narzędzi
ZAWARTOŚĆ ZESTAWU
Rysunek 1. Lista części serwisowych: Zestawy zacisków
Tabela 2. Zawartość zestawu: Zestawy wysokich uchwytów
 | Pozycja | Ilość | Opis | Nr kat. | Uwagi |
|---|---|---|---|---|---|
 | 1 | 4 | Wkręt z gniazdem | 4816A | Zestaw 55900227, 55900228 |
4 | Wkręt z gniazdem | 3210A | Zestaw 55900237, 55900238 | ||
| 2 | 1 | Górny zacisk 1 cal | Nie jest sprzedawany jako oddzielna część zamienna | Zestaw 55900237 |
1 | Górny zacisk 1,25 cala | Nie jest sprzedawany jako oddzielna część zamienna | Zestaw 55900238 | ||
| 3 | 1 | Zacisk miernika 1 cal | Nie jest sprzedawany jako oddzielna część zamienna | Zestaw 55900227 |
1 | Zacisk miernika 1,25 cala | Nie jest sprzedawany jako oddzielna część zamienna | Zestaw 55900228 | ||
| 4 | 4 | Wkręt, łeb kulisty z zabezpieczeniem | 8679 | Zestaw 55900227 |
Elementy wymienione w tekście, ale niewchodzące w skład zestawu. | |||||
| A | 1 | Cyfrowy moduł przyrządów | ||
| B | 1 | Kierownica | ||
| C | 2 | Uchwyt | ||
INFORMACJE OGÓLNE
UWAGA
Przed rozpoczęciem montażu lub demontowaniem części pojazdu sprawdź, czy w zestawie są wszystkie części.
Modele
Zapytaj dealera Harley-Davidson lub zapoznaj się z najnowszym katalogiem oryginalnych części i akcesoriów Harley-Davidson, aby określić, czy ten zestaw uchwytów można zainstalować w Twoim motocyklu.
Upewnij się, że, używasz najnowszej wersji instrukcji, która jest dostępna pod adresem: www.harley-davidson.com/isheets
Skontaktuj się z centrum obsługi klientów Harley-Davidson pod numerem 1-800-258-2464 (tylko USA) lub 1-414-343-4056.
UWAGA
Ta karta instrukcji dotyczy informacji pochodzących z instrukcji serwisowej. Do montażu niezbędna jest instrukcja serwisowa przeznaczona dla określonego modelu motocykla dostępna u dealera firmy Harley-Davidson.
Wymagania dotyczące montażu
Do prawidłowej instalacji tego zestawu w Twoim modelu motocykla niezbędny jest
oddzielny zakup dodatkowych części lub akcesoriów
.
Listę wymaganych części lub akcesoriów dla Twojego modelu można znaleźć w najnowszym katalogu oryginalnych części i akcesoriów Harley-Davidson.
OSTRZEŻENIEOd prawidłowego zamontowania części z tego zestawu zależy bezpieczeństwo kierującego i pasażera. Wykonaj odpowiednie procedury z instrukcji serwisowej. Osoby niebędące w stanie przeprowadzić tej procedury lub niedysponujące odpowiednimi narzędziami powinny zlecić wykonanie montażu dealerowi firmy Harley-Davidson. Niewłaściwy montaż części z tego zestawu może być przyczyną śmierci lub poważnych obrażeń ciała. (00333b)
POWIADOMIENIE
Niewłaściwie ustawiona kierownica lub elementy, podczas skrętu w lewo lub w prawo mogą się zetknąć ze zbiornikiem paliwa. Kontakt ze zbiornikiem paliwa może spowodować uszkodzenia kosmetyczne. (00372b)
GÓRNY ZACISK
| 1. | Rysunek 1 Wykręć i wyrzuć śruby OEM (1) i górny zacisk OEM z uchwytów (C). | |
| 2. | Aby uzyskać informacje o instalacji zacisku miernika cyfrowego modułu przyrządów (3), sprawdź instrukcje w module Montaż. | |
| 3. | Zamontuj zestaw zacisku. a. Wyśrodkuj kierownicę (B) na uchwytach (C). Sprawdź, czy powierzchnie radełkowana po zewnętrznej stronie każdego uchwytu są równe. b. Ustaw kierownicę (B) w żądanej pozycji. c. Zamontuj zacisk (2 lub 3). d. Zamontuj przedni wkręt imbusowy (1). Dokręć momentem. Moment obrotowy: 16–20 N·m (12–15 ft-lbs) Zacisk, przednie wkręty UWAGA Z przodu uchwytów nie powinno być żadnej przerwy. e. Zamontuj tylni wkręt imbusowy (1). Dokręć momentem. Moment obrotowy: 16–20 N·m (12–15 ft-lbs) Zacisk, tylne wkręty | |
| 4. | Powoli obróć przednie koło do końca prawego ogranicznika widelca, a następnie do końca lewego ogranicznika widelca, aby upewnić się, że kierownica (B) nie dotyka zbiornika paliwa. | |
| 5. | W przypadku kontaktu ze zbiornikiem paliwa: a. Lekko poluzuj cztery śruby zaciskowe (1) i wyśrodkuj lub podnieś kąt kierownicy (B), aż do uzyskania odpowiedniej przerwy między kierownicą a zbiornikiem paliwa. b. Tymczasowo przymocuj śruby (1), ale nie dokręcaj ich całkowicie. | |
| 6. | Sprawdź prześwit kierownicy (B). | |
| 7. | Dokręcić śruby (1) zgodnie ze specyfikacją. |
MODUŁ PRZYRZĄDÓW
Usuń

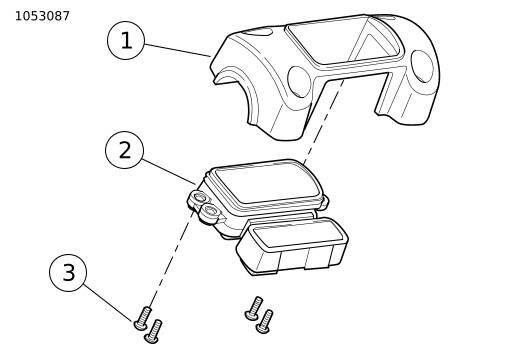

| 1. | Rysunek 2
Wymontuj
Moduł przyrządów (IM)
(2).
a. Wymontuj i wyrzuć śruby OEM (3). b.
Usuń
IM
z górnego zacisku (1).
|
| 1 | Górny zacisk |
| 2 | IM |
| 3 | Wkręt (4) |
Rysunek 2. IM: FXBB, FXBR, FXBRS
Montaż
| 1. | UWAGA Sprawdź, czy uszczelka nie skręca się podczas montażu modułu przyrządów. a. Wyrównaj moduł przyrządów (A) w zacisku miernika (3). b. Wkręć wkręty (4). Dokręć momentem. Moment obrotowy: 1,4–1,9 N·m (12–17 in-lbs) IM do śruby górnego zacisku |
