גלגל קדמי FUGITIVE
J067802019-08-21
כללי
אזהרההתקן אך ורק גלגלים וערכות התקנה המאושרים לדגם האופנוע שלך. צור קשר עם סוכן Harley-Davidson כדי לוודא התאמה. אי התאמה של גלגלים וערכות התקנה או התקנת גלגלים שאינם מאושרים עבור הדגם שלך עלולות לגרום לאובדן שליטה, וכתוצאה מכך לגרום למוות או פציעה חמורה. (00610c)
מספר ערכה
43300668, 43300672
דגמים
למידע אודות התאמת דגם עיין בסעיף P & A בקטלוג הקמעונאי או בפרק על חלקים ואביזרים של www.harley-davidson.com (אנגלית בלבד).
הערה
כיסויי נוי (”צלחות“) לגלגל אינם מתאימים לגלגל זה.
דרישות התקנה
התקנה נכונה של ערכות אלה מחייבת רכישה נפרדת של החלקים הבאים הזמינים אצל סוכני Harley-Davidson.
- כלי להסרה ולהתקנה של מסב גלגל (94134-09)
- CHROME CLEAN & SHINE (חומר ניקוי והברקה לכרום) (93600031 (ארה“ב) / 93600082 (בינלאומי))
- Glaze Poly Sealant (93600026 (ארה“ב) / 93600079 (בינלאומי))
- Harley® Wheel and Spoke Brush (מברשת לגלגל ולחישורים; 43078-99)
- WHEEL & TIRE CLEANER (מנקה גלגלים וצמיגים) (93600024 (ארה“ב) / 93600076 (בינלאומי))
- Harley® Preserve Bare Aluminum Protectant (חומר מגן לאלומיניום חשוף; 99845-07)
אביזרי המנוע המקוריים של Harley-Davidson הבאים מומלצים עבור תחזוקה הולמת וניקוי:
אזהרההבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. השתמש בהליכי הטיפול המתאימים שבמדריך. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00333b)
הערה
גיליון הנחיות זה מתייחס למידע במדריך השירות. מדריך שירות לאופנועים משנה/דגם זה נדרש להתקנה זו. ניתן לקבל מדריך זה בסוכנויות Harley-Davidson.
| 1 | דיסק בלם סגור |

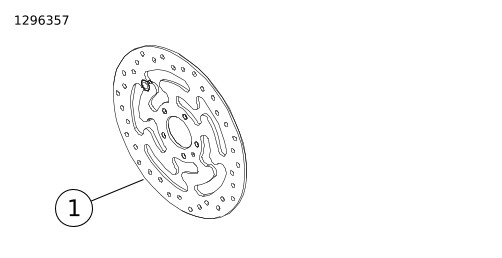

תרשים 1. סגנון דיסק בלם קדמי
טבלה 1. התאמת חומרה דיסק קדמי
דיסק בלם | אביזרי התקנה וחיבורים (כמות) | מספר חלק |
|---|---|---|
דיסק סגור | בורג דיסק מקורי (5) | 3655A |
ערכת בורג כרום (5) | 46646-05 | |
הערה: דגמים מצוידים עם בלמים קדמיים כפולים ודגמים מצוידים עם גלגל עם משטחי התקנת בלמים כפולים צריכים כמות כפולה של ברגים/דסקיות (10 ברגים סך הכול או 2 ערכות בורגי כרום אם זמינות). | ||
התקנה
הערה
התקן את גזע השסתום המיועד להתקנה במשיכה (40999-87) הכלול בערכת ההתקנה. השלך את כל קני השסתום אחרים.
התראה אין לעשות שימוש חוזר בברגים של דיסק הבלם/הרוטור. שימוש חוזר בברגים אלו עלול לגרום נזק לרכיבי הבלם ולאובדן של מומנט. (00319c) | ||
| 1. | הסר את מכלול הגלגל הקדמי הקיים. עיין במדריך הטיפולים. a. שמור את הסרן, אום הסרן, דיסק הבלם ומפרידי הגלגל עבור ההתקנה. | |
| 2. | ראה איור 2 . התקן את מכלול קנה השסתום (L) על הגלגל. עיין במדריך הטיפולים. הערה התקן תחילה את המיסב הראשי על פי מדריך הטיפולים המתאים ובעזרת מסיר/מתקין מיסב הגלגל. טריזי המיסב המסופקים בערכת ההתקנה אינם נדרשים, ואפשר להשליכם. בצד שמאל של הגלגל יש סימני נקודה לזיהוי צד המיסב הראשי. | |
| 3. | הרכב את רכיבי ערכת התקנת הגלגל ואת דיסק(י) הבלם, תוך שימוש בטבלת חלקי השירות המתאימה. עיין במדריך הטיפולים. | |
| 4. | התקן מרווחי גלגל שהוסרו בעבר. עיין במדריך הטיפולים. | |
| 5. | התקן גלגל קדמי (1), סרן רגיל ואת אום הסרן. עיין במדריך הטיפולים. |
תחזוקה וניקיון
יש לטפל בגלגלים באופן סדיר כדי להבטיח שהם ישמרו על הברק והנצנוץ המקוריים שלהם.
| 1. | נקה את פניהם של גלגלים מלוכלכים מאוד באמצעות חומר ניקוי לצמיגים ולגלגלים Harley Wheel and Tire Cleaner, ושימוש במברשת Harley Wheel and Spoke Brush. | |
| 2. | נקה את הגלגל באופן יסודי באמצעות חומר ניקוי מאיכות טובה כגון Harley Wheel & Tire Cleaner (מנקה גלגלים וצמיגים). | |
| 3. | לאחר ניקוי והברקה, אטום את הגימור באמצעות חומר איטום מאיכות טובה, כגון Harley Glaze Polish and Sealant. |
חלקי שירות

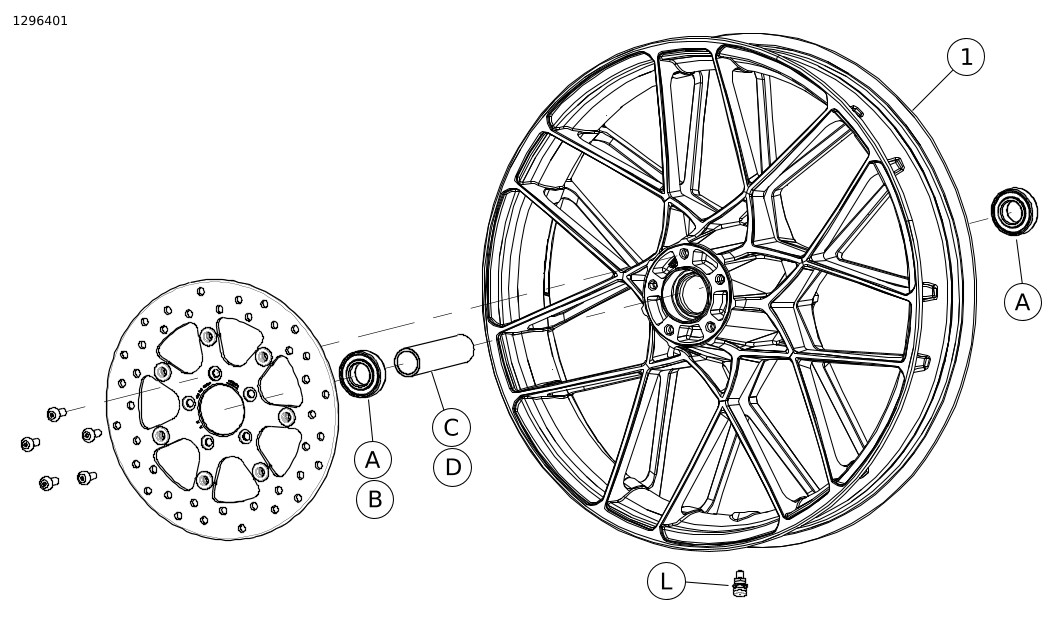

תרשים 2. חלקי שירות: גלגל קדמי
טבלה 2. חלקי השירות ותכולת ערכת הגלגל
ערכה | פריט | תיאור (כמות) | מספר חלק |
|---|---|---|---|
43300668, 43300672 | 1 | גלגל | לא נמכר בנפרד |
טבלה 3. ערכת התקנה למסב 25 מ"מ של גלגל קדמי ללא ABS (41455-08C)
ערכת התקנה למסב 25 מ"מ של גלגל קדמי ללא ABS (41455-08C) | פריט (כמות בשימוש ותיאור) | ||||||||
|---|---|---|---|---|---|---|---|---|---|
התאמה | גודל גלגל | A | C | D | J | K | ליטר | מ. | N |
דגמי 2008 Touring: דגם FLHRC משנת 2009 ומאוחר יותר (ללא ABS), ו-Trike (ללא ABS) | 16 x 3.0 אינץ‘ | 2 | 0 | 1 | 0 | 1 | * | * | * |
דגמי Touring משנת 2009 והלאה (ללא ABS) | 16X3.0 אינץ‘ | 2 | 0 | 1 | 0 | 0 | * | * | * |
דגמי Touring משנת 2008 והלאה (ללא ABS) | 16X3.5 אינץ‘ | 2 | 0 | 1 | 0 | ** | * | * | * |
דגמי Dyna מהשנים 2008 - 2017 (למעט FLD, FXDWG ו-FXDF) | 19X2.5 אינץ‘ | 2 | 1 | 0 | ** | 0 | * | * | 0 |
דגמי VRSCAW, VRSCD, VRSCF ו-VRSCDX מהשנים 2008 - 2017 (ללא ABS) | 19X3.0 אינץ‘ | 2 | 1 | 0 | ** | 0 | * | * | 0 |
דגמי Touring משנת 2009 והלאה (ללא ABS) | 19X3.5 אינץ‘ | 2 | 0 | 1 | 0 | 0 | * | * | * |
דגמי FLTRX, FLTRXS, FLTRXSE משנת 2017 ואילך (ללא ABS) | 21X3.5 אינץ‘ | 2 | 0 | 1 | 0 | 0 | * | * | * |
ערכות התקנה נועדו לפעולה עם גלגלים מסגנונות רבים והתאמות שונות. צור קשר עם סוכן Harley-Davidson כדי לוודא שהגלגל וערכות ההתקנה שניהם תוכננו ואושרו לאופנוע שעליו הם מותקנים. הערות: * ראה הערה מעל שלב התקנת שסתום בהתקנה כדי לקבוע באיזה גזע שסתום להשתמש לערכה המסוימת שלך. השלך גזעי שסתום אחרים. ** ראה הערות עבור ערכת הגלגל שלך מעל שלב הרכבת הגלגל ב-“התקנה“ כדי לקבוע באיזה טריז מיסב להשתמש עבור ערכת הגלגל שלך וההתאמה. *** טריז המיסב מותקן תחת המיסב הראשי. | A | מיסב, רגיל (2) | 9276B | ||||||
C | שרוול הסרן | 41748-08 | |||||||
D | שרוול הסרן | 41900-08 | |||||||
J | טריז מיסב*** | 41450-08 | |||||||
K | טריז מיסב*** | 43903-08 | |||||||
ליטר | גזע שסתום, קצר | 43157-83A | |||||||
מ. | גזע שסתום, ארוך | 43206-01 | |||||||
N | גזע שסתום, משיכה מלאה | 40999-87 | |||||||
טבלה 4. ערכת התקנה מיסב גלגל ABS קדמי 25 מ“מ (41454-08B)
ערכת התקנה מיסב גלגל ABS קדמי 25 מ“מ (41454-08B) | פריט (כמות בשימוש ותיאור) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
התאמה | גודל גלגל | A | B | C | D | J | K | ליטר | מ. | N |
דגמי Touring מהשנים 2008 ודגמי FLHRC מהשנים 2009 ומאוחר יותר עם ABS | 16 x 3.0 אינץ‘ | 1 | 1 | 0 | 1 | 0 | 1 | * | * | 0 |
דגמי Touring משנת 2009 ומאוחר יותר עם ABS | 16X3.0 אינץ‘ | 1 | 1 | 0 | 1 | 0 | 0 | * | * | * |
דגמי Touring משנת 2008 והלאה עם ABS | 16X3.5 אינץ‘ | 1 | 1 | 0 | 1 | ** | ** | * | * | * |
Dyna עם ABS 2012 - 2017 (למעט FLD, FXDWG ו-FXDF) | 19X2.5 אינץ‘ | 1 | 1 | 1 | 0 | ** | ** | * | * | 0 |
VRSCAW, VRSCD, VRSCF ו-VRSCDX 2008 - 2017 עם ABS | 19X3.0 אינץ‘ | 1 | 1 | 1 | 0 | ** | ** | * | * | 0 |
דגמי Touring משנת 2009 ומאוחר יותר עם ABS | 19X3.5 אינץ‘ | 1 | 1 | 0 | 1 | 0 | 0 | * | * | * |
דגמי FLTRX, FLTRXS, FLTRXSE משנת 2017 ואילך עם ABS | 21X3.5 אינץ‘ | 1 | 1 | 0 | 1 | 0 | 0 | * | * | * |
ערכות התקנה נועדו לפעולה עם גלגלים מסגנונות רבים והתאמות שונות. צור קשר עם סוכן Harley-Davidson כדי לוודא שהגלגל וערכות ההתקנה שניהם תוכננו ואושרו לאופנוע שעליו הם מותקנים. הערות: * ראה הערה מעל שלב התקנת שסתום בהתקנה כדי לקבוע באיזה גזע שסתום להשתמש לערכה המסוימת שלך. השלך גזעי שסתום אחרים. ** ראה הערות עבור ערכת הגלגל שלך מעל שלב הרכבת הגלגל בהתקנה כדי לקבוע באיזה טריז מיסב להשתמש עבור ערכת הגלגל שלך וההתאמה המסוימים שלך. ** יש להתקין את המיסב כאשר הצד האדום פונה לכיוון הגלגל. מיסב ABS הוא הראשי. *** טריז המיסב מותקן תחת המיסב הראשי. | A | מיסב, רגיל | 9276B | |||||||
B | מיסב, ABS** | 9252A | ||||||||
C | שרוול הסרן | 41748-08 | ||||||||
D | שרוול הסרן | 41900-08 | ||||||||
J | ****טריז מיסב | 41450-08 | ||||||||
K | ****טריז מיסב | 43903-08 | ||||||||
ליטר | גזע שסתום, קצר | 43157-83A | ||||||||
מ. | גזע שסתום, ארוך | 43206-01 | ||||||||
N | גזע שסתום, משיכה מלאה | 40999-87 | ||||||||
