גלגל אחורי FUGITIVE
J067812019-08-21
כללי
אזהרה
התקן אך ורק גלגלים וערכות התקנה המאושרים לדגם האופנוע שלך. צור קשר עם סוכן Harley-Davidson כדי לוודא התאמה. אי התאמה של גלגלים וערכות התקנה או התקנת גלגלים שאינם מאושרים עבור הדגם שלך עלולות לגרום לאובדן שליטה, וכתוצאה מכך לגרום למוות או פציעה חמורה. (00610c)
מספר ערכה
40900650, 40900660
דגמים
למידע אודות התאמת דגם עיין בסעיף P & A בקטלוג הקמעונאי או בפרק על חלקים ואביזרים של www.harley-davidson.com (אנגלית בלבד).
תכולת הערכה
ערכות אלה כוללות גלגלים מותאמים אישית בלבד. ראה איור 1 ו טבלה 2 .
דרישות התקנה
התקנה נכונה של ערכות אלה מחייבת רכישה נפרדת של החלקים הבאים הזמינים אצל סוכני Harley-Davidson.
  • ערכת התקנת גלגל (עיין ב- טבלה 3 ו- טבלה 4 כדי לקבוע איזו ערכת התקנה נדרשת).
  • בורגי דיסק בלם (עיין ב- טבלה 1 כדי לקבוע את החומרה המתאימה).
  • כלי להסרה ולהתקנה של מסב גלגל (94134-09)
אביזרי המנוע המקוריים של Harley-Davidson הבאים מומלצים עבור תחזוקה הולמת וניקוי:
  • CHROME CLEAN & SHINE (חומר ניקוי והברקה לכרום) (93600031 (ארה“ב) / 93600082 (בינלאומי))
  • Glaze Poly Sealant (93600026 (ארה“ב) / 93600079 (בינלאומי))
  • Harley® Wheel and Spoke Brush (מברשת לגלגל ולחישורים; 43078-99)
  • WHEEL & TIRE CLEANER (מנקה גלגלים וצמיגים) (93600024 (ארה“ב) / 93600076 (בינלאומי))
אזהרה
הבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. השתמש בהליכי הטיפול המתאימים שבמדריך. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00333b)
הערה
גיליון הנחיות זה מתייחס למידע במדריך השירות. מדריך שירות לאופנועים משנה/דגם זה נדרש להתקנה זו. ניתן לקבל מדריך זה בסוכנויות Harley-Davidson.
טבלה 1. גלגל שרשרת דיסק אחורי, התאמת חומרה
חומרה
התאמה
בורגי דיסק אחורי (בחר רגיל או חומרת כרום)
5 בורגי דיסק רגילים (43567-92)
כל הדגמים
ערכת בורג כרום (46647-05) כולל 5 ברגים
כל הדגמים
התקנה
1. הסר את מכלול הגלגל האחורי הקיים. עיין במדריך הטיפולים.
הערה
  • לפני הסרת הגלגל או התקנתו, יש להסיר את קליפר הבלם האחורי.
  • יש להחליף את פין היתד או מהדק הקפיץ של אום הציר. הם זמינים לרכישה מהסוכן שלך. התייעץ עם הסוכן שלך לגבי מספר החלק הנכון עבור דגם האופנוע שלך.
  • התקן את גזע השסתום המיועד להתקנה במשיכה (40999-87) הכלול בערכת ההתקנה. השלך את כל קני השסתום אחרים.
a. שמור את הסרן, אום הסרן, דיסק הבלם ומפרידי הגלגל עבור ההתקנה.
התראה
אין לעשות שימוש חוזר בברגים של דיסק הבלם/הרוטור. שימוש חוזר בברגים אלו עלול לגרום נזק לרכיבי הבלם ולאובדן של מומנט. (00319c)
2. ראה איור 1 . התקן את מכלול קנה השסתום (H) על הגלגל. עיין במדריך הטיפולים.
3. הרכב את רכיבי ערכת הגלגל, דיסק בלם רגיל, וגלגל שרשרת לגלגל והשתמש בטבלת חלקי הטיפול המתאימה. עיין במדריך הטיפולים.
הערה
התקן תחילה את המיסב הראשי על פי מדריך הטיפולים המתאים ובעזרת מסיר/מתקין מיסב הגלגל. אל תתקין טריז מיסב עם הגלגל הזה.
החריצים בצד ימין של הגלגל מצביעים על הצד של המיסב הראשי.
4. התקן את הגלגל האחורי (1), הסרן המקורי, ותותבי המרווח המקוריים. עיין במדריך הטיפולים.
תחזוקה וניקיון
יש לטפל בגלגלים באופן סדיר כדי להבטיח שהם ישמרו על הברק המקורי שלהם.
  1. נקה את פניהם של גלגלים מלוכלכים מאוד באמצעות חומר ניקוי לצמיגים ולגלגלים Harley Wheel and Tire Cleaner, ושימוש במברשת Harley Wheel and Spoke Brush.
  2. נקה את הגלגל באופן יסודי באמצעות חומר ניקוי מאיכות טובה כגון Harley Wheel & Tire Cleaner (מנקה גלגלים וצמיגים).
  3. לאחר ניקוי והברקה, אטום את הגימור באמצעות חומר איטום מאיכות טובה, כגון Harley Glaze Polish and Sealant.
חלקי שירות

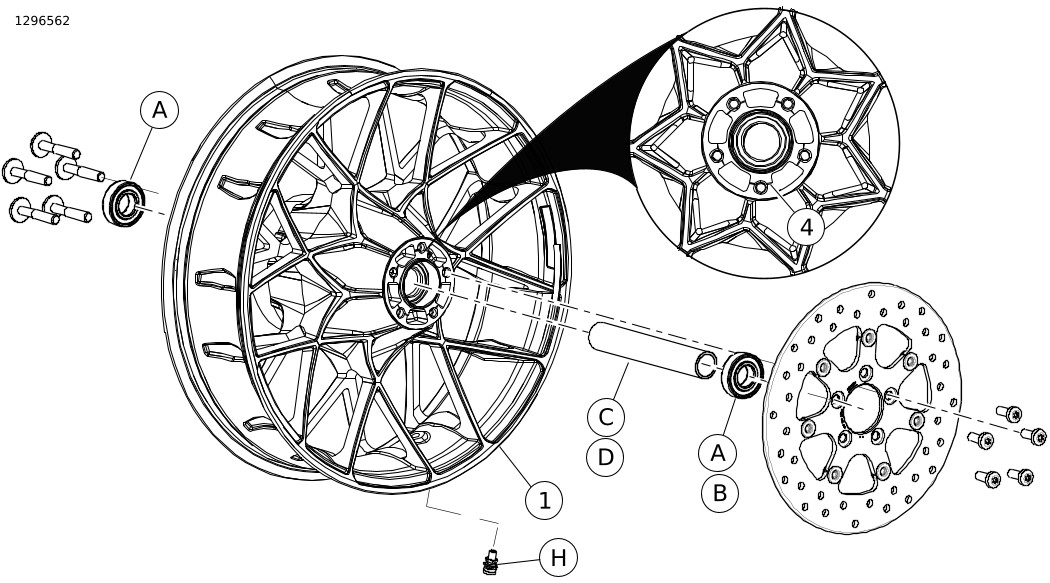

תרשים 1. חלקי שירות: גלגל טורבינה אחורי
טבלה 2. חלקי השירות ותכולת ערכת הגלגל
ערכה
פריט
תיאור (כמות)
מספר חלק
40900650, 40900660
1
גלגל
לא נמכר בנפרד
מחוון חזותי המוזכר בטקסט:
4
חריצים
טבלה 3. ערכת התקנה מיסב גלגל ABS אחורי 41456 מ“מ (C 41456-08)
ערכת התקנה למסב 25 מ"מ של גלגל אחורי ללא ABS ‏(41456-08C)
פריט (כמות בשימוש ותיאור)
התאמה
גודל גלגל
A
C
D
E
F
H
I
J
דגמי FLT משנת 2009 ואילך ללא ABS
16X0.5 אינץ‘
2
1
0
0
0
*
*
*
דגמי FLT משנת 2009 ואילך ללא ABS
18X0.5 אינץ‘
2
1
0
0
0
*
*
*
דגמי VRSCD משנת 2008 ללא ABS
18X5.5 אינץ‘
2
0
0
1
**
*
*
0
דגמי FXCW ו-FXCWC משנת 2008 ואילך ללא ABS
18X8.0 אינץ‘
2
0
1
0
0
*
*
0
דגמי VRSCAW, VRSCDX ו-VRSCF מהשנים 2008 - 2017 ללא ABS
18X8.0 אינץ‘
2
0
0
1
**
*
*
0
ערכות התקנה נועדו לפעולה עם גלגלים מסגנונות רבים והתאמות שונות. צור קשר עם סוכן Harley-Davidson כדי לוודא שהגלגל וערכות ההתקנה שניהם תוכננו ואושרו לאופנוע שעליו הם מותקנים.
הערות:
* ראה הערה מעל שלב התקנת שסתום בהתקנה כדי לקבוע באיזה גזע שסתום להשתמש לערכה המסוימת שלך. השלך גזעי שסתום אחרים.
** ראה ‚התקנה‘ כדי לקבוע אם נדרש טריז.
טריז המיסב מותקן תחת המיסב הראשי.
A
מיסב, רגיל (2)
9276B
C
שרוול הסרן
41349-07
D
שרוול הסרן
41358-08
E
שרוול הסרן
43704-08
F
טריז מיסב***
41447-08
H
גזע שסתום, קצר
43157-83A
I
גזע שסתום, ארוך
43206-01
J
גזע שסתום, משיכה מלאה
40999-87
טבלה 4. ערכת התקנה מיסב גלגל ABS אחורי 25 מ“מ (C 41453-08)
ערכת התקנה מיסב גלגל ABS אחורי 25 מ“מ (C 41453-08)
פריט (כמות בשימוש ותיאור)
התאמה
גודל גלגל
A
B
C
D
E
F
G
H
I
J
2008 FLT עם ABS
16 x 3.0 אינץ‘
1
1
0
1
0
0
1
*
*
0
2009 ומאוחר יותר FLT עם ABS
16X0.5 אינץ‘
1
1
1
0
0
0
0
*
*
*
2009 ומאוחר יותר FLT עם ABS
18X0.5 אינץ‘
1
1
1
0
0
0
0
*
*
*
VRSCDa 2008 עם ABS
18X5.5 אינץ‘
1
1
0
0
1
**
0
*
*
0
VRSCAWa, VRSCDXa, VRSCXa ו-VRSCFa 2008 - 2017 עם ABS
18X8.0 אינץ‘
1
1
0
0
1
**
0
*
*
0
ערכות התקנה נועדו לפעולה עם גלגלים מסגנונות רבים והתאמות שונות. צור קשר עם סוכן Harley-Davidson כדי לוודא שהגלגל וערכות ההתקנה שניהם תוכננו ואושרו לאופנוע שעליו הם מותקנים.
הערות:
* ראה הערה מעל שלב התקנת שסתום בהתקנה כדי לקבוע באיזה גזע שסתום להשתמש לערכה המסוימת שלך. השלך גזעי שסתום אחרים.
** מיסב ראשי יש להתקין את המיסב כאשר הצד האדום פונה לכיוון הגלגל.
טריז המיסב מותקן תחת המיסב הראשי.
A
מיסב, רגיל
9276B
B
מיסב, ABS**
9252A
C
שרוול הסרן
41349-07
D
שרוול הסרן
41900-08
E
שרוול הסרן
43704-08
F
טריז מיסב***
41447-08
G
טריז מיסב***
43904-08
H
גזע שסתום, קצר
43157-83A
I
גזע שסתום, ארוך
43206-01
J
גזע שסתום, משיכה מלאה
40999-87
