KIT PRIMARY SOFTAIL HITAM
J067932019-08-21
Tabel 1. Informasi Umum
Kit | Alat-alat yang Disarankan | Level Keahlian(1) | Waktu |
|---|---|---|---|
12600257 | Kaca Mata Pelindung, Kunci Torsi |   | 1 jam |
(1) Perlu mengencangkan hingga nilai torsi atau peralatan dan teknik lain yang memadai
ISI KIT

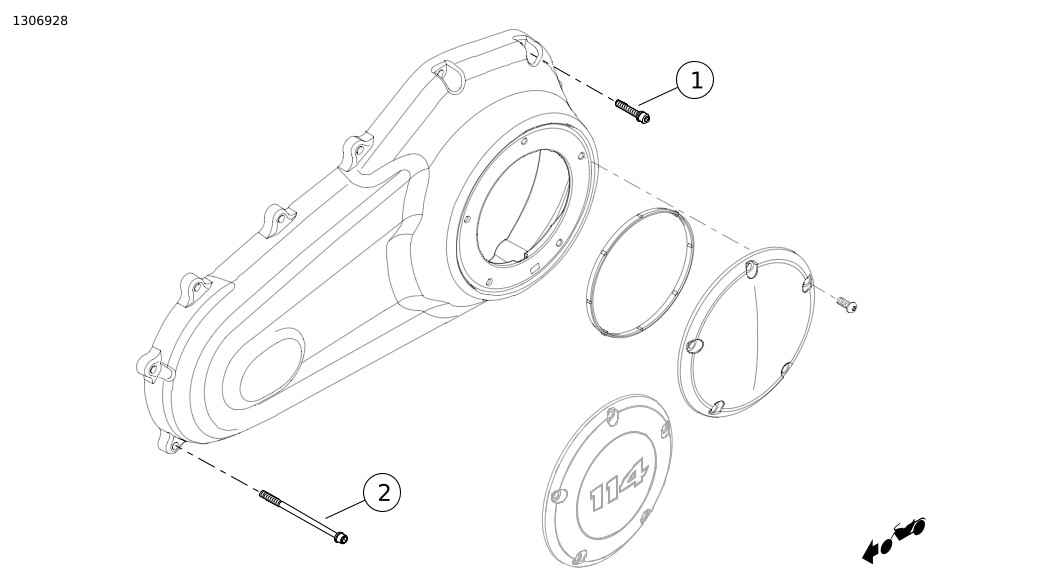

Gambar 1. Isi Kit: Komponen Primary Softail
Tabel 2. Isi Kit: Komponen Primary Softail
 | Item | Jumlah | Deskripsi | No. Komponen | Mengganti | Catatan |
|---|---|---|---|---|---|---|
 | 1 | 9 | Sekrup | 10200942 | 4813A | Ikuti spesifikasi torsi dan urutan pemasangan pada manual servis |
| 2 | 4 | Sekrup | 10200968 | 10200480 | Model FXBR(S), FLFB(S), dan FXDRS: Tidak digunakan Ikuti spesifikasi torsi dan urutan pemasangan pada manual servis |
| 10200969 | 10200481 | Hanya model FXBR(S), FLFB(S), dan FXDRS Ikuti spesifikasi torsi dan urutan pemasangan pada manual servis |
CATATAN
Pastikan semua isi kit lengkap sebelum memasang atau melepaskan item dari kendaraan.
UMUM
Model
Untuk informasi kesesuaian model, lihat Katalog Ritel P&A atau bagian Komponen dan Aksesori di www.harley-davidson.com (hanya tersedia dalam Bahasa Inggris).
Pastikan Anda menggunakan lembar petunjuk versi terbaru yang tersedia di: www.harley-davidson.com/isheets
Hubungi Pusat Dukungan Pelanggan Harley-Davidson di 1-800-258-2464 (khusus AS) atau 1-414-343-4056.
Persyaratan Pemasangan
PERINGATANKeselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Gunakan prosedur manual servis yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00333b)
PEMASANGAN
Melepas dan Mengganti
CATATAN
- Baca manual servis dari tahun dan model kendaraan yang sedang diservis untuk langkah-langkah berikut ini.
- Ikuti spesifikasi torsi dan urutan pemasangan pada manual servis untuk sekrup.
- Lepaskan dan ganti sekrup satu demi satu untuk mempertahankan clamp load awal.
- Pena (98605BF) atau botol (98600BF) cat oles hitam bertekstur dapat digunakan untuk menutupi cacat pada penutup mesin.
| 1. | Lepaskan sepenuhnya satu sekrup Peralatan Asli (OE) . | |
| 2. | Pasang sekrup hitam baru . | |
| 3. | Kencangkan sekrup. Lihat manual servis. | |
| 4. | Ulangi langkah-langkah tersebut untuk sekrup lainnya. Ganti sekrup satu demi satu dengan mengikuti urutan torsi pada manual servis. |
