SÚPRAVA ČIERNEHO KRYTU VAČKY XL
J067972019-08-22
Tabuľka 1. Všeobecné informácie
Súpravy | Navrhované nástroje | Úroveň obtiažnosti(1) | Čas |
|---|---|---|---|
12600262 | Ochranné okuliare, Momentový kľúč |   | 1 hodina |
(1) Je potrebné utiahnutie na konkrétnu hodnotu uťahovacieho momentu alebo iné stredne pokročilé nástroje a postupy
OBSAH SÚPRAVY

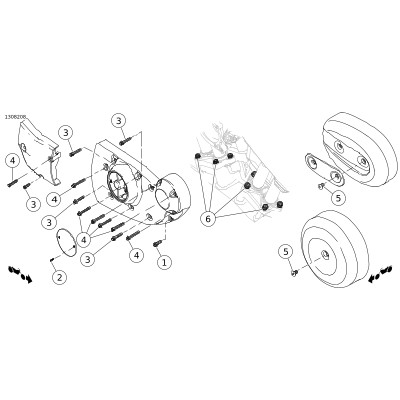

Obrázok 1. Obsah súpravy: Súčasti súpravy krytu vačky XL
Tabuľka 2. Obsah súpravy: Súčasti súpravy krytu vačky XL
 | Položka | Množstvo | Popis | Part No. | Výmena | Poznámky |
|---|---|---|---|---|---|---|
 | 1 | 1 | Skrutka | 10200952 | 4740A | Postupujte podľa špecifikácií momentu a poradia inštalačného postupu, uvedených v príslušnej servisnej príručke |
| 2 | 2 | Skrutka | 10200953 | 68120-00 | Postupujte podľa špecifikácií momentu a poradia inštalačného postupu, uvedených v príslušnej servisnej príručke |
| 3 | 5 | Skrutka | 10200982 | 3480A | Postupujte podľa špecifikácií momentu a poradia inštalačného postupu, uvedených v príslušnej servisnej príručke |
| 4 | 7 | Skrutka | 10200983 | 4717A | Postupujte podľa špecifikácií momentu a poradia inštalačného postupu, uvedených v príslušnej servisnej príručke |
| 5 | 2 | Skrutka | 10300984 | 2460 | Modely XL s okrúhlou stredovou skrutkou vzduchového filtra (1) Postupujte podľa špecifikácií momentu a poradia inštalačného postupu, uvedených v príslušnej servisnej príručke |
| 6 | 8 | Skrutka | 10200947 | 4741A | Postupujte podľa špecifikácií momentu a poradia inštalačného postupu, uvedených v príslušnej servisnej príručke |
POZNÁMKA
Pred inštaláciou alebo odstraňovaním položiek z vozidla overte, či sa v súprave nachádzajú všetky položky.
VŠEOBECNÉ INFORMÁCIE
Modely
Informácie o vhodnosti pre jednotlivé modely nájdete v maloobchodnom katalógu náhradných dielov a príslušenstva alebo v časti venovanej náhradným dielom a príslušenstvu na stránke www.harley-davidson.com (iba v angličtine).
Používajte najaktuálnejšiu verziu návodu, ktorá je k dispozícii na adrese: www.harley-davidson.com/isheets
Obráťte sa na oddelenie podpory zákazníkov spoločnosti Harley-Davidson na čísle 1-800-258-2464 (len USA) alebo 1-414-343-4056.
Požiadavky na montáž
VÝSTRAHANa správnej inštalácii tejto súpravy závisí bezpečnosť vodiča a spolujazdca. Použite zodpovedajúce postupy uvedené v servisnej príručke. Ak daný postup presahuje vaše schopnosti alebo nemáte potrebné nástroje, zverte inštaláciu predajcovi motocyklov Harley-Davidson. Nesprávna inštalácia tejto súpravy môže mať za následok smrť alebo ťažké zranenie. (00333b)
INŠTALÁCIA
Odstráňte a vymeňte
POZNÁMKA
- Pri nasledujúcich krokoch si v servisnej príručke pozrite rok a model vozidla, na ktorom sa vykonáva servis.
- Pri montáži skrutiek postupujte podľa špecifikácií momentu a poradia inštalačného postupu, uvedených v príslušnej servisnej príručke.
- Postupne odstráňte a vymeňte jednotlivé skrutky pre zachovanie počiatočného zaťaženia svorky.
- Na prekrytie nedokonalostí na krytoch motora možno použiť textúrované čierne korekčné pero (98605BF) alebo fľašu (98600BF).
| 1. | Úplne odmontujte jednu Originálna výbava (OE) skrutku. | |
| 2. | Nainštalujte novú čiernu skrutku. | |
| 3. | Skrutku utiahnite. Pozrite si servisnú príručku. | |
| 4. | Zopakujte kroky pre zvyšné skrutky. Postupne vymeňte skrutky podľa uťahovacieho momentu uvedenom v príslušnej servisnej knižke. |
