مجموعة غطاء كامة XL سوداء
J067972019-08-22
الجدول 1. معلومات عامة
المجموعات | الأدوات المقترحة | مستوى المهارة(1) | الوقت |
|---|---|---|---|
12600262 | نظارات واقية، مفتاح الدوران |   | 1 ساعة |
(1) إحكام الشدّ إلى قيمة عزم الدوران أو غيرها من الأدوات المتوسطة والتقنيات اللازمة
محتويات مجموعة الأدوات

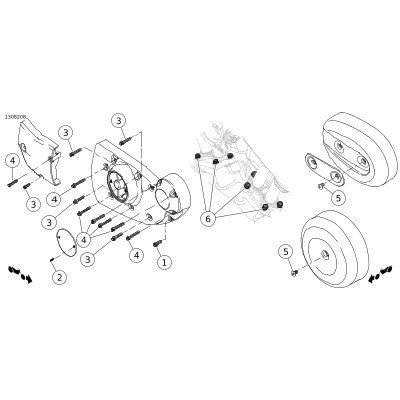

الشكل 1. محتويات المجموعة: مكونات غطاء كامة XL
الجدول 2. محتويات المجموعة: مكونات غطاء كامة XL
 | العنصر | الكمية | الوصف | قطعة رقم | استبدال | ملاحظات |
|---|---|---|---|---|---|---|
 | 1 | 1 | البرغي | 10200952 | 4740A | اتبع مواصفات عزم الربط وتسلسل التثبيت وفقًا لدليل الصيانة |
| 2 | 2 | البرغي | 10200953 | 68120-00 | اتبع مواصفات عزم الربط وتسلسل التثبيت وفقًا لدليل الصيانة |
| 3 | 5 | البرغي | 10200982 | 3480A | اتبع مواصفات عزم الربط وتسلسل التثبيت وفقًا لدليل الصيانة |
| 4 | 7 | البرغي | 10200983 | 4717A | اتبع مواصفات عزم الربط وتسلسل التثبيت وفقًا لدليل الصيانة |
| 5 | 2 | البرغي | 10300984 | 2460 | موديلات XL مع منقي الهواء ذي المسمار المركزي الدائري (1) اتبع مواصفات عزم الربط وتسلسل التثبيت وفقًا لدليل الصيانة |
| 6 | 8 | البرغي | 10200947 | 4741A | اتبع مواصفات عزم الربط وتسلسل التثبيت وفقًا لدليل الصيانة |
ملاحظة
تحقّق من أن كافّة المحتويات موجودة في هذه العلبة قبل تثبيت عناصر من المركبة أو فكّها.
عام
الموديلات
للاطلاع على معلومات تركيب الموديل، يرجى مراجعة كتالوج بيع الأجزاء والملحقات بالتجزئة أو قسم الأجزاء والملحقات على الموقع www.harley-davidson.com (باللغة الإنجليزية فقط).
تأكد من أنك تستخدم أحدث إصدار من ورقة التعليمات المتاحة على: www.harley-davidson.com/isheets
اتصّل بمركز دعم العملاء لشركة Harley-Davidson على الرقم1 2464-258-800-1 (من الولايات المتحدة فقط) أو على رقم 4056-343-414-1.
متطلبات التركيب
تحذيرتعتمد سلامة قائد الدراجة والراكب على تركيب هذا الطقم بشكل سليم. استخدم إجراءات دليل الصيانة المناسبة. إذا لم تستطع القيام بهذا الإجراء، أو لم تكن لديك الأدوات المناسبة، فتفضل بزيارة وكيل Harley-Davidson لإجراء عملية التركيب. قد يؤدي تركيب هذا الطقم بشكل غير سليم إلى حدوث وفاة أو إصابة خطيرة. (00333b)
التثبيت
الإزالة والاستبدال
ملاحظة
- انظر دليل الصيانة لسنة الصنع وموديل المركبة التي تجرى لها الصيانة لمعرفة الخطوات التالية.
- اتبع مواصفات عزم الربط وتسلسل التثبيت وفقًا لدليل الصيانة لمعرفة البراغي (1، 2، 3).
- أزل جميع البراغي في كل مرة واستبدلها للحفاظ على القوة الضاغطة الأولية.
- يمكن استخدام قلم نقش تلامسي أسود (98605BF) أو قارورة (98600BF) لتغطية العيوب على أغطية المحرك.
| 1. | أزل برغي واحد المعدات الأصلية (OE) بالكامل. | |
| 2. | ثبِّت برغي أسود جديد . | |
| 3. | أحكم ربط البرغي. راجع دليل الصيانة. | |
| 4. | كرر الخطوات بالنسبة للبراغي المتبقية. استبدل البراغي بصورة مستقلة مع اتباع تسلسل عزم الربط وفقًا لدليل الصيانة. |
