КОМПЛЕКТ ЧЕРЕН КАПАК НА РАЗПРЕДЕЛИТЕЛЕН МЕХАНИЗЪМ XL
J067972019-08-22
Таблица 1. Обща информация
Комплекти | Предложени инструменти | Ниво на умения(1) | Час |
|---|---|---|---|
12600262 | Защитни очила, динамометричен гаечен ключ |   | 1 час |
(1) Необходимо е затягане до стойността на въртящия момент или други обикновени инструменти или техники
СЪДЪРЖАНИЕ НА КОМПЛЕКТА

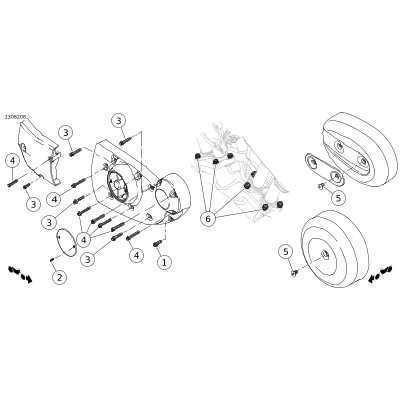

Фигура 1. Съдържание на комплекта: Компоненти на капака на разпределителния механизъм XL
Таблица 2. Съдържание на комплекта: Компоненти на капака на разпределителния механизъм XL
 | Елемент | Количество | Описание | Част № | Смяна | Бележки |
|---|---|---|---|---|---|---|
 | 1 | 1 | Винт | 10200952 | 4740A | Следвайте спецификацията на въртящия момент и последователността на монтаж от сервизното ръководство |
| 2 | 2 | Винт | 10200953 | 68120-00 | Следвайте спецификацията на въртящия момент и последователността на монтаж от сервизното ръководство |
| 3 | 5 | Винт | 10200982 | 3480A | Следвайте спецификацията на въртящия момент и последователността на монтаж от сервизното ръководство |
| 4 | 7 | Винт | 10200983 | 4717A | Следвайте спецификацията на въртящия момент и последователността на монтаж от сервизното ръководство |
| 5 | 2 | Винт | 10300984 | 2460 | Модели XL с въздушен филтър с кръгъл централен болт (1) Следвайте спецификацията на въртящия момент и последователността на монтаж от сервизното ръководство |
| 6 | 8 | Винт | 10200947 | 4741A | Следвайте спецификацията на въртящия момент и последователността на монтаж от сервизното ръководство |
NOTE
Уверете се, че всички части са налични в комплекта, преди да монтирате или отстранявате елементи от превозното средство.
ОБЩИ
Модели
За информация за съвместимост на моделите, моля вижте каталога за части и аксесоари или раздела „Части и аксесоари“ на www.harley-davidson.com (само на английски).
Уверете се, че използвате най-новата версия на инструкциите, достъпна на: www.harley-davidson.com/isheets
Свържете се с центъра за поддръжка на клиенти на Harley-Davidson на 1-800-258-2464 (само за САЩ) или на 1-414-343-4056.
Изисквания за монтаж
ПРЕДУПРЕЖДЕНИЕБезопасността на водача и пътника зависи от правилното поставяне на този комплект. Следвайте съответните процедури в наръчника за обслужване. Ако сметнете, че не можете да извършите процедурата или не разполагате с правилните инструменти, свържете се с дилър на Harley-Davidson да извърши инсталирането. Неправилното поставяне на този комплект би могло да предизвика смърт или сериозно нараняване. (00333b)
МОНТАЖ
Сваляне и подмяна
NOTE
- Вижте сервизното ръководство за годината и модела на превозното средство, на което се извършва обслужването, за следващите стъпки.
- Следвайте спецификацията на въртящия момент и последователността на монтаж от сервизното ръководство за винтовете.
- Свалете и подменете всеки винт един по един, за да запазите първоначалното натоварване на скобата.
- Може да се използват черни маркери (98605BF) или боя в шише (98600BF) за заличаване на драскотини, за да се покрият несъвършенства по капаците на двигателя.
| 1. | Свалете напълно един Оригинално оборудване (OE) винт. | |
| 2. | Поставете новия черен винт. | |
| 3. | Затегнете винта. Вижте сервизното ръководство. | |
| 4. | Повторете стъпките за останалите винтове. Подменете винтовете един по един, като следвате въртящия момент на затягане съгласно сервизното ръководство. |
