黑色 XL 凸轮盖套件
J067972019-08-22
表1。 概述
套件 | 建议工具 | 技能水平(1) | 时间 |
|---|---|---|---|
12600262 | 防护眼镜，扭矩扳手 |   | 1 小时 |
(1) 按扭矩值或其他适当工具和所需技术进行紧固
套件内容

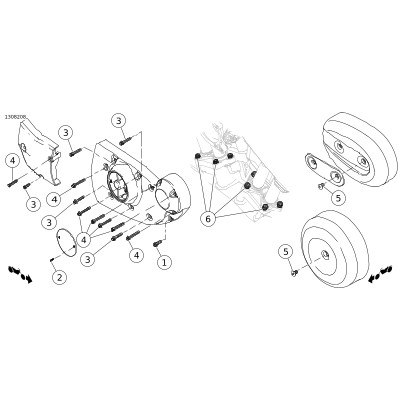

图1。 套件内容： XL 凸轮盖部件
表2。 套件内容： XL 凸轮盖部件
 | 项目 | 数量 | 说明 | 零件编号 | 更换 | 注意 |
|---|---|---|---|---|---|---|
 | 1 | 1 | 螺丝 | 10200952 | 4740A | 遵循维修手册中的扭矩规格和安装顺序 |
| 2 | 2 | 螺丝 | 10200953 | 68120-00 | 遵循维修手册中的扭矩规格和安装顺序 |
| 3 | 5 | 螺丝 | 10200982 | 3480A | 遵循维修手册中的扭矩规格和安装顺序 |
| 4 | 7 | 螺丝 | 10200983 | 4717A | 遵循维修手册中的扭矩规格和安装顺序 |
| 5 | 2 | 螺丝 | 10300984 | 2460 | XL车型，具有圆形中心螺栓空气滤清器（1） 遵循维修手册中的扭矩规格和安装顺序 |
| 6 | 8 | 螺丝 | 10200947 | 4741A | 遵循维修手册中的扭矩规格和安装顺序 |
注意
安装或从车辆上拆卸零件之前，先检查确认套件中有所有零件。
概述
车型
关于车型配件信息，请参见P&A Retail Catalog（P&A零售目录）或www.harley-davidson.com上的Parts and Accessories（零件与附件）部分（仅英文）。
确保您使用的是最新版的说明书，可从下列网站获取： www.harley-davidson.com/isheets
请联系哈雷戴维森客户支持中心，电话：1-800-258-2464（仅美国）或1-414-343-4056。
安装要求
警告骑手和乘客的安全取决于此套件的正确安装。 采用相关维修手册程序。 如果您没有能力执行此程序或者没有正确的工具，可请哈雷戴维森经销商执行此安装。 此套件安装不当可能造成死亡或重伤。 (00333b)
安装
拆除和更换
注意
- 参见执行该保养的年份和车型车辆的维修手册了解下列步骤。
- 遵循维修手册中的螺丝扭矩规格和安装顺序。
- 一次拆除并更换一个螺丝，以保持初始夹紧负荷。
- 黑色纹理补漆笔（98605B）或补漆罐（98600B）可用于修补发动机盖上的瑕疵。
| 1. | 完全拆下一个 原厂设备 (OE) 螺丝。 | |
| 2. | 安装 新的 黑色螺丝。 | |
| 3. | 拧紧螺丝。 参见维修手册。 | |
| 4. | 重复上述步骤，更换剩余螺丝。 根据维修手册中的拧紧顺序，更换各个螺丝。 |
