SADA HORNÍHO KONCE PRO ČERNÉ XL

J067982019-08-22

Tabulka 1. Obecné informace

Sady	Doporučené nástroje	Úroveň dovedností⁽¹⁾	Čas
12600263	Ochranné brýle, momentový klíč		2 hodiny

(1) Vyžadováno utažení na hodnotu krouticího momentu nebo další průměrné nástroje a techniky

OBSAH SADY

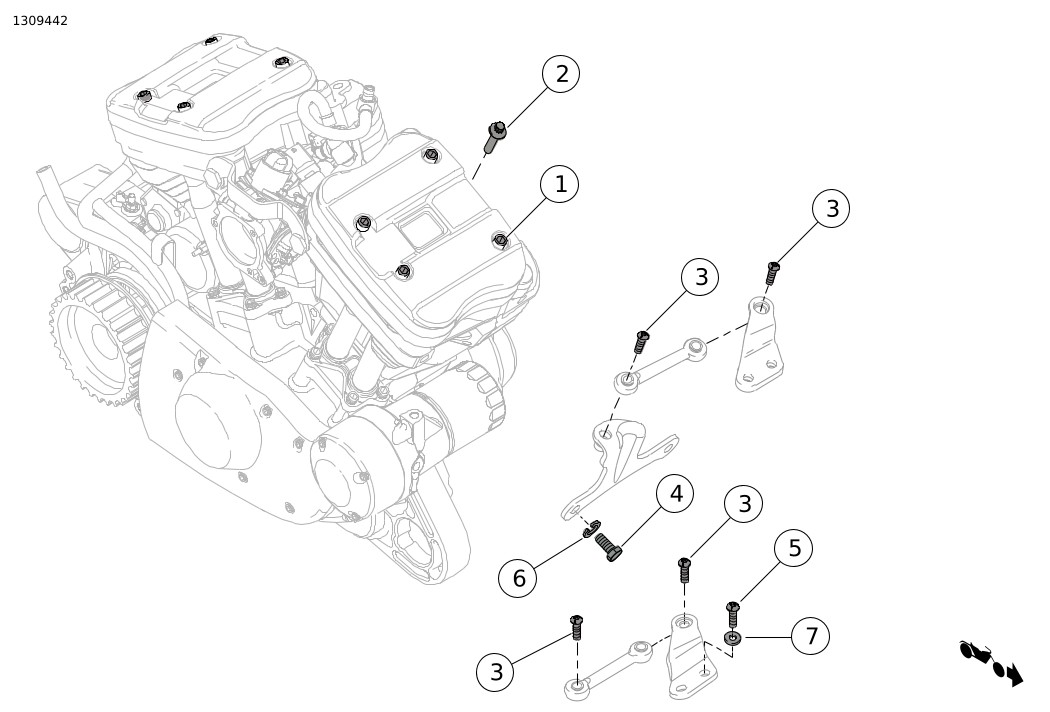

Ilustrace 1. Obsah sady: Díly horního konce XL

Tabulka 2. Obsah sady: Díly horního konce XL

Položka	Množství	Popis	Č. dílu	Výměna	Poznámky
1	8	Šroub	10200985	2486	Postupujte podle specifikací utahovacího momentu a pořadí montáže uvedených v servisní příručce Během montáže nových spojovacích prvků je vyžadována nová těsnicí podložka (6589). Montáž vyžaduje odstranění palivové nádrže
2	4	Šroub	10200987	16480-92A	Hlavu šroubu utáhněte na utahovací moment 17,6–20,3 nm (13–15 FL-lbs) Hlavu válce a hlavu ramene šroubu označte čárou Utáhněte každý šroub o dalších 85–95 stupňů
3	4	Šroub	10200988	4290	Postupujte podle specifikací utahovacího momentu a pořadí montáže uvedených v servisní příručce
4	2	Šroub	10200989	3854	Postupujte podle specifikací utahovacího momentu a pořadí montáže uvedených v servisní příručce
5	2	Šroub	10200991	4188	Postupujte podle specifikací utahovacího momentu a pořadí montáže uvedených v servisní příručce
6	2	Podložka	10300202	7039
7	2	Podložka	10300203	6026

POZNÁMKA

Před montáží a odebráním jednotlivých položek z motocyklu zkontrolujte, že je tato sada kompletní.

OBECNÉ INFORMACE

Modely

Informace o vhodnosti pro jednotlivé modely naleznete v maloobchodním katalogu náhradních dílů a příslušenství nebo v části věnované náhradním dílům a příslušenství na stránce www.harley-davidson.com (pouze v angličtině).

Ujistěte se, že používáte nejaktuálnější verzi listu s pokyny dostupnými na: www.harley-davidson.com/isheets

Kontaktujte zákaznické centrum Harley-Davidson na čísle 1-800-258-2464 (pouze USA) nebo 1-414-343-4056.

Požadavky na montáž

VAROVÁNÍ

Na správné montáži této sestavy závisí bezpečnost jezdce a spolujezdce. Použijte odpovídající postupy uvedené v servisní příručce. Pokud daný postup přesahuje vaše schopnosti nebo pro něj nemáte vhodné nářadí, svěřte provedení montáže prodejci Harley-Davidson. Nesprávná montáž této sestavy může vést k vážnému poranění či smrti. (00333b)

VAROVÁNÍ

Při provádění servisních prací na palivovém systému nekuřte a nepracujte v blízkosti otevřeného ohně nebo jisker. Palivo je extrémně hořlavé a výbušné, což může vést k vážnému poranění nebo dokonce smrti. (00330a)

DEMONTÁŽ

1.	Odpojte hlavní pojistku. Viz servisní příručka.
2.	Demontujte palivovou nádrž. Viz servisní příručka.
3.	Demontujte sedlo. Viz servisní příručka.

MONTÁŽ

Odeberte a vyměňte

POZNÁMKA

Ohledně následujících kroků se podívejte do servisní příručky pro rok a model motocyklu, na kterém provádíte servis.
Postupujte podle specifikací utahovacího momentu a pořadí montáže šroubů uvedených v servisní příručce.
Každý šroub odeberte a vyměňte samostatně, abyste udrželi počáteční zatížení svorky.
K zakrytí nedokonalostí na krytech motoru lze použít texturové černé retušovací pero (98605BF) nebo láhev (98600BF).

1.	Zcela odeberte jeden Originální vybavení (OE) šroub.
2.	Namontujte nový černý šroub.
3.	Utáhněte šroub.
4.	Opakujte kroky 1 až 3 pro zbývající šrouby. Opakujte jednotlivě kroky a postupujte podle specifikací utahovacího momentu uvedených v servisní příručce.
5.	Namontujte palivovou nádrž. Viz servisní příručka.
6.	Namontujte sedlo. Po montáži sedla za něj zatáhněte a zkontrolujte, zda je řádně upevněno. Viz servisní příručka.
7.	Připojte hlavní pojistku. Viz servisní příručka.
