SCHWARZER XL-ZYLINDER- UND -ZYLINDERKOPFSATZ

J067982019-08-22

Tabelle 1. Allgemeine Informationen

Sätze	Empfohlene Werkzeuge	Fähigkeitsniveau⁽¹⁾	Zeit
12600263	Schutzbrille, Drehmomentschlüssel		2 Stunden

(1) Festziehen auf den Drehmomentwert oder andere Werkzeuge und Techniken mittlerer Schwierigkeit erforderlich

INHALT DES SATZES

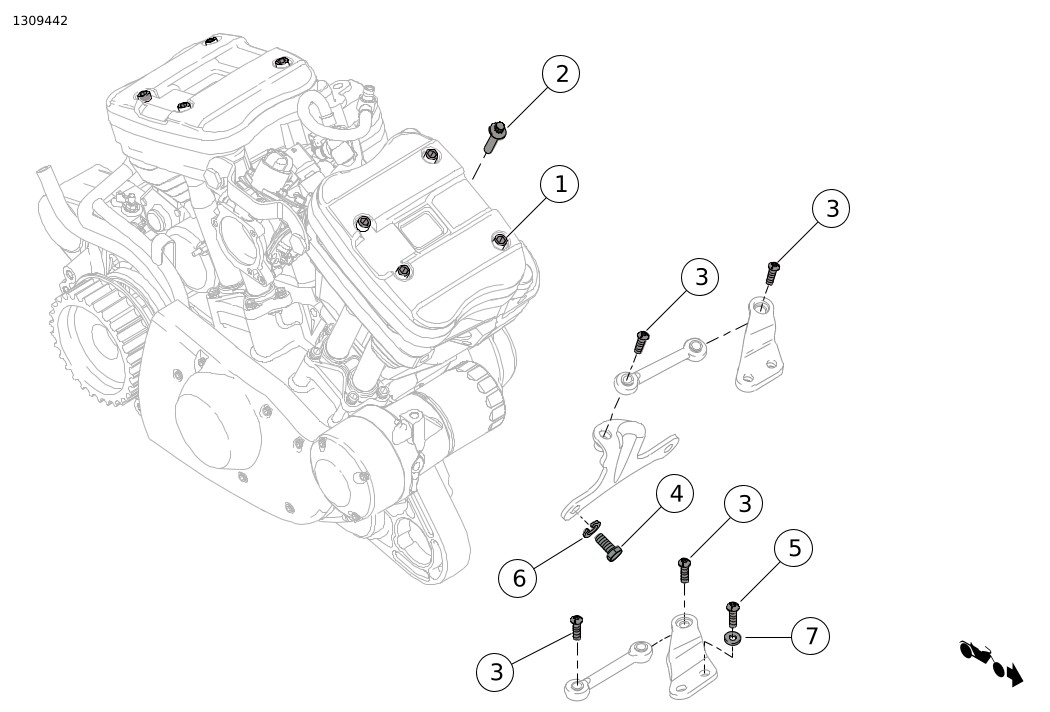

Abbildung 1. Inhalt des Satzes: XL-Zylinder und -Zylinderkopf, Komponenten

Tabelle 2. Inhalt des Satzes: XL-Zylinder und -Zylinderkopf, Komponenten

Teil	Menge	Beschreibung	Teile-Nr.	Austauschen	Anmerkungen
1	8	Schraube	10200985	2486	Drehmomentwerte und Einbaureihenfolge gemäß den Anweisungen im Werkstatthandbuch Beim Einbau neuer Befestigungsteile ist eine neue Dichtungsscheibe (6589) erforderlich. Installation erfordert Entfernung von Kraftstofftank
2	4	Schraube	10200987	16480-92A	Kopfschraube auf 17,6-20,3 Nm (13-15 fl-lbs) anziehen Zylinderkopf und Schraubenansatz mit einer Linie markieren. Jede Schraube um weitere 85-95 Grad anziehen.
3	4	Schraube	10200988	4290	Drehmomentwerte und Einbaureihenfolge gemäß den Anweisungen im Werkstatthandbuch
4	2	Schraube	10200989	3854	Drehmomentwerte und Einbaureihenfolge gemäß den Anweisungen im Werkstatthandbuch
5	2	Schraube	10200991	4188	Drehmomentwerte und Einbaureihenfolge gemäß den Anweisungen im Werkstatthandbuch
6	2	Unterlegscheibe	10300202	7039
7	2	Unterlegscheibe	10300203	6026

HINWEIS

Vergewissern Sie sich vor dem Installieren oder Entfernen von Teilen aus dem Fahrzeug, dass der Satz vollständig ist.

ALLGEMEINES

Modelle

Modell-Passungsinformationen sind im P&A-Einzelhandelskatalog oder im Abschnitt „Parts and Accessories“ (Teile und Zubehör) von www.harley-davidson.com (nur Englisch) zu finden.

Achten Sie darauf, immer die neueste Version der Einbauanleitung zu verwenden. Diese finden Sie unter: www.harley-davidson.com/isheets

Wenden Sie sich an das Harley-Davidson Customer Support Center unter 1-800-258-2464 (nur USA) oder 1-414-343-4056.

Einbauanforderungen

WARNUNG

Die Sicherheit von Fahrer und Sozius hängt vom korrekten Einbau dieses Satzes ab. Die entsprechenden Verfahren im Werkstatthandbuch befolgen. Falls es nicht möglich ist, dieses Verfahren selbst durchzuführen, bzw. nicht die richtigen Werkzeuge vorhanden sind, muss der Einbau von einem Harley-Davidson Händler durchgeführt werden. Unsachgemäßer Einbau dieses Satzes kann zu schweren oder tödlichen Verletzungen führen. (00333b)

WARNUNG

Bei der Wartung der Kraftstoffanlage nicht rauchen und offene Flammen sowie Funken vermeiden. Benzin ist äußerst leicht entflammbar und hochexplosiv, was zu schweren oder tödlichen Verletzungen führen kann. (00330a)

AUSBAU

1.	Die Hauptsicherung abklemmen. Siehe Werkstatthandbuch.
2.	Kraftstofftank ausbauen. Siehe Werkstatthandbuch.
3.	Den Sitz ausbauen. Siehe Werkstatthandbuch.

EINBAU

Entfernen und austauschen

HINWEIS

Den im Werkstatthandbuch für das entsprechende Modell und Jahr des zu wartenden Fahrzeugs beschriebenen Schritten folgen.
Drehmomentwerte und Einbaureihenfolge der Schrauben gemäß den Anweisungen im Werkstatthandbuch.
Jede Schraube einzeln austauschen und ersetzen, um ursprüngliche Anpresskraft beizubehalten.
Ausbesserungsstift (98605BF) oder Flasche (98600BF) mit schwarzer Texturfarbe kann zur Abdeckung von Fehlern auf Motorabdeckungen verwendet werden.

1.	Eine Originalausstattung (Original) Schraube vollständig entfernen.
2.	Neue schwarze Schraube anbringen.
3.	Schraube anziehen.
4.	Schritte 1 bis 3 für die restlichen Schrauben wiederholen. Schrauben einzeln in der im Werkstatthandbuch angegebenen Anzugsreihenfolge austauschen.
5.	Kraftstofftank einbauen. Siehe Werkstatthandbuch.
6.	Den Sitz einbauen. Nach dem Einbau den Sitz nach oben ziehen, um sicherzustellen, dass er fest sitzt. Siehe Werkstatthandbuch.
7.	Die Hauptsicherung anschließen. Siehe Werkstatthandbuch.
