CZARNY ZESTAW GÓRNEJ CZĘŚCI XL
J067982019-08-22
Tabela 1. Informacje ogólne
Zestawy | Sugerowane narzędzia | Poziom umiejętności(1) | Godzina |
|---|---|---|---|
12600263 | Okulary ochronne, klucz dynamometryczny |   | 2 godziny |
(1) Wymagane jest dokręcenie do wartości momentu obrotowego lub wykorzystanie innych, odpowiednich technik i narzędzi
ZAWARTOŚĆ ZESTAWU

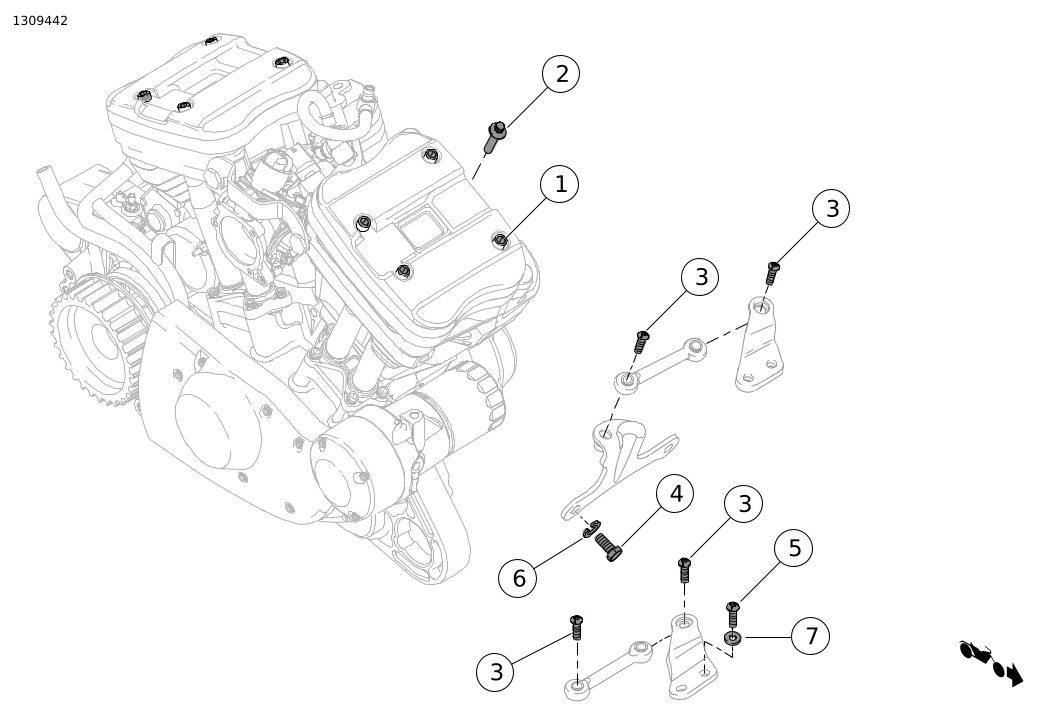

Rysunek 1. Zawartość zestawu: Elementy XL górnej części
Tabela 2. Zawartość zestawu: Elementy XL górnej części
 | Pozycja | Ilość | Opis | Nr kat. | Wymiana | Uwagi |
|---|---|---|---|---|---|---|
 | 1 | 8 | Wkręt | 10200985 | 2486 | Przestrzegaj specyfikacji momentu dokręcania i kolejności montażu zgodnie z instrukcją serwisową Do montażu nowych elementów mocowania konieczna jest nowa podkładka uszczelniająca (6589). Instalacja wymaga wymontowania zbiornika paliwa |
| 2 | 4 | Wkręt | 10200987 | 16480-92A |
|
| 3 | 4 | Wkręt | 10200988 | 4290 | Przestrzegaj specyfikacji momentu dokręcania i kolejności montażu zgodnie z instrukcją serwisową |
| 4 | 2 | Wkręt | 10200989 | 3854 | Przestrzegaj specyfikacji momentu dokręcania i kolejności montażu zgodnie z instrukcją serwisową |
| 5 | 2 | Wkręt | 10200991 | 4188 | Przestrzegaj specyfikacji momentu dokręcania i kolejności montażu zgodnie z instrukcją serwisową |
| 6 | 2 | Podkładka | 10300202 | 7039 | |
| 7 | 2 | Podkładka | 10300203 | 6026 |
UWAGA
Przed rozpoczęciem montażu lub demontowaniem części pojazdu sprawdź, czy w zestawie są wszystkie części.
INFORMACJE OGÓLNE
Modele
Informacje o zgodnych modelach można znaleźć w katalogu części i akcesoriów na rynek detaliczny oraz w sekcji „Części i akcesoria” witryny internetowej www.harley-davidson.com (tylko w języku angielskim).
Upewnij się, że używasz najnowszej wersji instrukcji, która jest dostępna pod adresem: www.harley-davidson.com/isheets
Skontaktuj się z centrum obsługi klientów Harley-Davidson pod numerem 1-800-258-2464 (tylko USA) lub 1-414-343-4056.
Wymagania dotyczące montażu
OSTRZEŻENIEOd prawidłowego zamontowania części z tego zestawu zależy bezpieczeństwo kierującego i pasażera. Wykonaj odpowiednie procedury z instrukcji serwisowej. Osoby niebędące w stanie przeprowadzić tej procedury lub niedysponujące odpowiednimi narzędziami powinny zlecić wykonanie montażu dealerowi firmy Harley-Davidson. Niewłaściwy montaż części z tego zestawu może być przyczyną śmierci lub poważnych obrażeń ciała. (00333b)
OSTRZEŻENIEPodczas serwisowania układu paliwowego nie wolno palić tytoniu ani dopuścić do obecności otwartego ognia lub iskrzenia. Benzyna jest niezwykle łatwopalna i wybuchowa, a te właściwości mogą być przyczyną śmierci lub poważnych obrażeń. (00330a)
USUŃ
| 1. | Odłącz główny bezpiecznik. Zob. instrukcja serwisowa. | |
| 2. | Zdemontuj zbiornik paliwa. Zob. instrukcja serwisowa. | |
| 3. | Zdejmij siodło. Zob. instrukcja serwisowa. |
ZAMONTUJ
Demontaż i wymiana
UWAGA
- Zapoznaj się z instrukcją serwisową dla danego rocznika i modelu pojazdu, w którym wykonywana jest usługa i wykonaj następujące czynności.
- Przestrzegaj specyfikacji momentu obrotowego i kolejności montażu zgodnie z instrukcją serwisową dokręcania śrub.
- Po kolei wyjmij i wymień każdą śrubę tak, aby utrzymać początkowe obciążenie zacisku.
- Do pokrycia niedoskonałości na pokrywach silnika można użyć czarnego długopisu do zarysowań (98605BF) lub środka do zarysowań w butelce (98600BF).
| 1. | Całkowicie wyjmij jeden Oryginalne wyposażenie (OE) wkręt. | |
| 2. | Wkręć nowy czarny wkręt. | |
| 3. | Dokręć wkręt. | |
| 4. | Powtórz czynność od 1 do 3 dla pozostałych wkrętów. Wymieniaj wkręty pojedynczo, przestrzegając sekwencji dokręcania, podanej w instrukcji serwisowej. | |
| 5. | Zamontuj zbiornik paliwa. Zob. instrukcja serwisowa. | |
| 6. | Zamontuj siodło. Po zamontowaniu siodła pociągnij je ku górze, aby upewnić się, że jest ono odpowiednio zamocowane. Zob. instrukcja serwisowa. | |
| 7. | Podłącz główny bezpiecznik. Zob. instrukcja serwisowa. |
