TUTUP BAHAN BAKAR RATA TANGKI
941000042019-08-21
UMUM
Nomor Kit
61100131, 61100132
Model
Untuk informasi kesesuaian model, baca katalog retail P&A atau bagian Komponen dan Aksesori di www.harley-davidson.com (hanya tersedia dalam Bahasa Inggris).
Komponen Tambahan Diperlukan
PERINGATANKeselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Gunakan prosedur manual servis yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00333b)
CATATAN
Lembar instruksi ini merujuk pada informasi manual servis. Manual servis untuk model sepeda motor Anda diperlukan untuk pemasangan ini dan tersedia di dealer Harley-Davidson.
PASANG SISI KANAN
PERINGATANSaat menyervis sistem bahan bakar, jangan merokok atau membiarkan nyala api atau bunga api di dekat area servis. Bensin mudah terbakar dan mudah meledak, yang dapat menyebabkan kematian atau cedera parah. (00330a)
CATATAN
Tutup bensin yang terpapar berkepanjangan terhadap lingkungan basah (hujan/pencucian) dapat menyebabkan sedikit air terkumpul antara rumahan pop-up dan badan berulir. Lepas saja tutup tangki bensin dan miringkan untuk menguras. Air tidak boleh mengalir melalui tutup bensin.
| 1. | Lepaskan tutup bensin bawaan dari tangki bahan bakar. | |||||
| 2. | Bersihkan dan lap permukaan bagian dalam cawan pengisi tangki bahan bakar, permukaan segel cincin-O, dan permukaan berperekat cincin trim dengan campuran alkohol isopropil dan air sulingan secara rata. | |||||
| 3. | Lihat Gambar 1 . Pasang tutup bensin pada tangki bahan bakar. | |||||
| 4. | Untuk mengunci, dorong tutup bensin dan putar searah jarum jam seperdelapan putaran. Untuk membuka kunci, dorong tutup bensin dan putar melawan arah jarum jam seperdelapan putaran. | |||||
| 5. | Sebelum melepaskan penyangga perekat, catat posisi takik pada diameter bagian dalam cincin trim. CATATAN Saat cincin trim diputar, akan ada celah antara cincin trim dan tangki bahan bakar. Putar cincin trim ke posisi terbaik yang akan menghilangkan celah antar tangki bahan bakar dan cincin trim. | |||||
| 6. | Lihat Gambar 5 . Dengan takik (A) diposisikan menghadap depan sepeda motor, putar ring trim sedikit untuk menentukan posisi terbaik dari bagian bawah ring trim dengan kontur tangki bahan bakar. |  Gambar 1. Sekrup Tutup Bensin | ||||
| 7. | Lihat Gambar 3 . Tandai posisi cincin trim dengan selotip (1) atau pensil minyak. | |||||
| 8. | Potong selotip secara perlahan di lokasi (2) dengan pisau hobi dan pastikan tidak menggores cincin trim atau permukaan cat pada tangki bahan bakar. | |||||
| 9. | Lepas kertas penahan perekat pada cincin trim. | |||||
| 10. | Menggunakan tutup bensin untuk memusatkan dan selotip (atau tanda pensil minyak) untuk menyejajarkan, tekan kuat cincin trim sekitar sepuluh detik. | |||||
| 11. | CATATAN Biarkan cincin trim mengering selam 5-7 menit sebelum melanjutkan pemasangan kit. |  Gambar 2. Tentukan Posisi untuk Cincin Trim
Gambar 3. Sejajarkan Cincin Trim dan Tekan ke Dalam |
PASANG SISI KIRI
| 1. | Lepaskan tutup sisi kiri OE, tekan dan putar tutup melawan arah jarum jam. | |

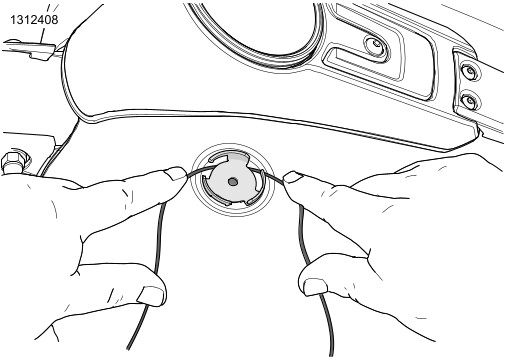

| 2. | Lihat Gambar 4 . Lepaskan braket sisi kiri yang sedang terpasang. a. Gunakan seutas tali pancing atau benang gigi berlilin yang cukup panjang untuk menggenggam kedua ujung. b. Posisikan tali atau benang sedekat mungkin dengan tangki. c. Tarik kedua ujung tali dari tangki untuk melepaskan braket. d. Lepaskan sisa perekat dan bersihkan permukaan tangki menggunakan campuran isopropil alkohol dan air sulingan. |  Gambar 4. Pelepasan Braket |
| 3. | CATATAN Bersihkan permukaan perekat tutup tiruan menggunakan campuran isopropil alkohol dan air sulingan. | |
| 4. | Lihat Gambar 5 . Dengan takik (A) diposisikan menghadap depan sepeda motor, putar tutup tiruan sedikit untuk menentukan posisi terbaik bagian bawah dengan kontur tangki bahan bakar. | |
| 5. | CATATAN Putar tutup tiruan ke posisi terbaik yang akan menghilangkan celah antara tangki bahan bakar dan tutup tiruan. | |
| 6. | Potong selotip secara perlahan antara tangki dan tutup tiruan dengan pisau hobi dan pastikan tidak menggores ring trim atau permukaan cat pada tangki bahan bakar. | |
| 7. | Kupas pelapis perekat dari tutup tiruan. | |
| 8. | Menggunakan tanda untuk menyejajarkan, rekatkan tutup tiruan ke tangki dan tekan dengan kuat selama sekitar sepuluh detik. | |
| 9. | CATATAN Biarkan tutup tiruan mengering selama 5-7 menit sebelum melanjutkan pemasangan kit. |
KOMPONEN SERVIS

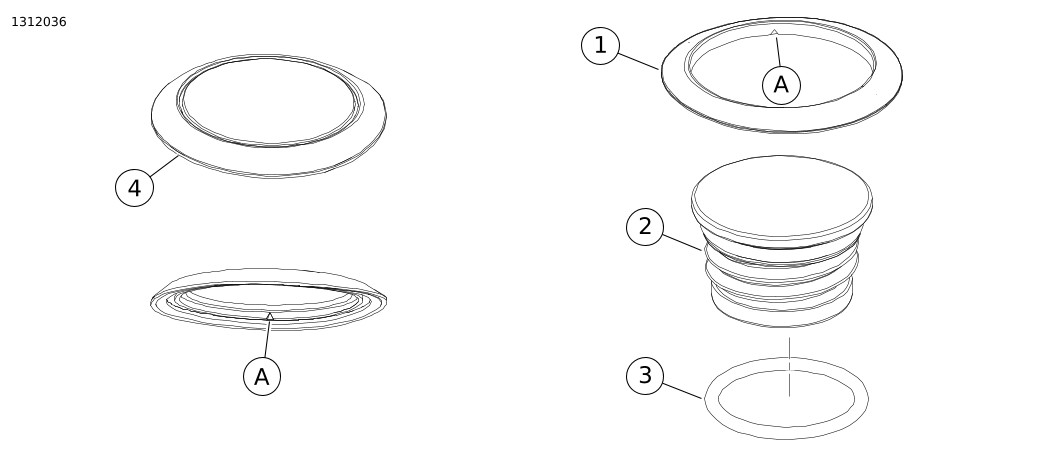

Gambar 5. Komponen Servis: Kit Tutup Bensin Flush-Mount
Tabel 1. Komponen Servis
Item | Deskripsi (Jumlah) | Nomor Komponen |
|---|---|---|
1 | Ring trim, krom (kit 61100131) | 61100150 |
Ring trim, hitam (kit 61100132) | 61100151 | |
2 | Tutup bahan bakar, krom (kit 61100131) | 61100052A |
Tutup bahan bakar, hitam (kit 61100132) | 63136-10C | |
3 | Cincin-O | 11900004 |
4 | Trim, krom, tutup tiruan (kit 61100131) | 61100145 |
Trim, hitam, tutup tiruan (kit 61100132) | 61100147 | |
Item yang Disebutkan dalam Teks | ||
A | V-Notch | |
