BOOM! AUDIO - TUULISUOJAN ALEMPI KAIUTINSARJA

941000552019-01-31

YLEISTÄ

Sarjan numero

76000950

Mallit

Mallien sovitustiedot ovat P&A-myyntiluettelossa ja sivun www.harley-davidson.com Parts and Accessories (Osat ja lisävarusteet) -osiossa (vain englanniksi). Tämä sarja ei sovi kaksoisjäähdytettyihin malleihin. FLHX -mallit tarvitsevat erikseen hankittavan alemman tuulisuojasarjan.

HUOMAUTUS

Näiden sarjojen kaiuttimissa on 2 Ohm:n impedanssi, ja ne sopivat VAIN tiettyihin 2014 ja sitä uudempiin Harley-Davidson ^® audiojärjestelmiin. Katso P&A-vähittäismyyntiluettelo tai Parts and Accessories-osio www.harley-davidson.com sivustolla (vain englanniksi).

Tarvittavat työkalut ja tarvikkeet

Loctite ^® 242 Threadlocker - sinistä kierrelukitetta tarvitaan tämän sarjan asianmukaista asennusta varten.

Asennusvaatimukset

FLHX-mallit vaativat etukäteen tai samaan aikaan asennetun Harley-Davidson ilmajäähdytteiset tuulisuojan alakatteet. KAIKKI mallit vaativat erikseen ostettavat vasemman ja oikean kaiuttimen etukotelot . Löydät väritykseen sopivat ja värittömät versiot näistä osista P&A vähittäismyyntiluettelosta tai verkkosivujemme, www.harley-davidson.com “Parts and Accessories” osiosta, (vain englanniksi).

Tämän sarjan hankinta oikeuttaa sinut tätä tarkoitusta varten erikseen kehitettyyn äänentasaus-ohjelmistoon, jota käytetään Advanced Audio System-järjestelmässä. Tämä ainutlaatuinen tasaaja suunniteltiin optimoimaan suorituskykyä ja äänen vastaavuutta BOOM! Audio-tuulisuojien alempiin kaiuttimiin.

Vaikkei sarjaa asennettasi Harley-Davidson jälleenmyyjällä, tämä erityinen taajuuskorjaus-ohjelmisto on saatavilla veloituksetta, miltä tahansa jälleenmyyjältä, Digital Technician II kautta. Jälleenmyyjän työn hinnat saattavat vaikuttaa päivityksen hintaan.

VAROITUS

Kuljettajan ja matkustajan turvallisuus riippuu tämän sarjan oikeasta asennuksesta. Noudata korjaamokäsikirjan menettelyjä. Jos toimenpide on mielestäsi liian vaikea tai sinulla ei ole sen tekemiseen tarvittavia työkaluja, pyydä Harley-Davidson-jälleenmyyjää tekemään asennus. Tämän sarjan virheellinen asennus voi aiheuttaa kuoleman tai vakavan loukkaantumisen. (00333b)

HUOMAUTUS

Tässä ohjelehdessä viitataan korjaamokäsikirjan tietoihin. Asennuksessa täytyy hyödyntää saman vuoden/mallin moottoripyörän korjaamokäsikirjaa. Saat käsikirjan Harley-Davidson-jälleenmyyjältä.

Sarjan sisältö

Katso kohdat Kuva 13 ja Taulukko 1 .

VALMISTELU

HUOMAUTUS

Ajoneuvoille, joissa on turvajärjestelmän sireeni:

2014 ja uudemmat: Tarkista, että kauko-ohjain on lähettyvillä.
Käännä virtakytkin sytytystilaan (IGNITION).

VAROITUS

Irrota pääsulake, jotta moottori ei pääsisi käynnistymään vahingossa ja aiheuttamaan mahdollisesti kuolemaan tai vakavaan loukkaantumiseen johtavaa onnettomuutta. (00251b)

Ohjeet pääsulakkeen irrottamiseen löytyvät korjaamokäsikirjasta.

HUOMAUTUS

Katso huolto-oppaasta tarkat tiedot, että osaat seurata näitä yleisiä huoltovaiheita.

Mallit, jotka on varustettu tuulisuojan alakatteilla: katso huolto-oppaasta ohjeet alakatteiden poistamiseen.
Kaikki mallit: katso huolto-oppaasta, miten ulompi tuulisuoja ja tuulilasi irrotetaan.

ALEMMAN TUULISUOJAN KOKOONPANO JA ASENNUS

Katso Kuva 1 . Takaa alkaen, irrota kolme ruuvia.

Takaruuvi

Kuva 1. Takaruuvit

Katso Kuva 2 . Edestä alkaen, irrota ruuvit, suojaa paneeli ja hansikaslokero. Irrota tuuletussuulakkeen luukun linkitys.

1	Lukituskieleke
2	Irrota hansikaslokerokokoonpano
3	Ruuvit
4	Sulkupaneeli

Kuva 2. Lukitustappi ja sulkupaneeli

Katso Kuva 3 . Irrota hansikaslokeron kolme ruuvia ja poista hansikaslokero.

1	Hansikaslokeron ruuvit
2	Hansikaslokero

Kuva 3. Hansikaslokeron ruuvit

Katso Kuva 4 . Irrota ruuvi ja linkitys. Asenna uuden kotelon etuosa. Kiristä.

Vääntömomentti: 1,3–2 N·m (12–18 in-lbs)

1	Tuuletusaukon yhteysruuvi
2	Vivusto
3	Nuppi

Kuva 4. Tuuletusaukon yhteysruuvi

Katso Kuva 5 . Puhdista alue 50-70 prosenttisella isopropyylialkoholin ja tislatun veden 30-50 -seoksella.

HUOMAUTUS

Helpottaaksesi asennusta, asenna ja irrota ruuvit (6) ensin koteloon ilman pohjalevyä.

Kuva 5. Tiivisteen kosketuspinta alempaan tuulisuojaan

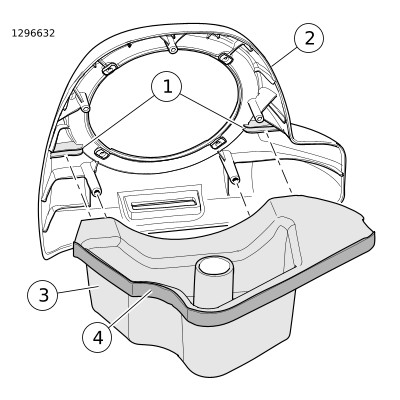

Katso Kuva 6. Kokoa etukotelo ja kotelon pohja. Puhdista pohjan laipan reuna, johon vaahtomuovitiiviste tulee kiinnittymään, seoksella, jossa on 50-70 prosenttia isopropyylialkoholia ja 30-50 prosenttia tislattua vettä. Poista suojanauha yhdeltä puolelta kaksipuolista vaahtomuovitiivistettä ja asenna vaahtomuovitiiviste, kuten kuvassa näkyy. Siisti ja säästä ylimääräinen vaahtomuovitiiviste. Sitä käytetään myöhemmin.

1	Kotelon etureunat
2	Kotelon edusta
3	Kotelon pohja
4	Pohjan reunus ja vaahtomuovitiiviste

Kuva 6. Kotelokokoonpano

Katso Kuva 7 . Aseta kotelon kokoonpano paikalleen ja yhdistä linkitys.

Kuva 7. Yhdistä linkitys

Poista sinetti vaahtomuovitiivisteestä ennen kuin kokoat kotelon osakokoonpanon. Aseta kotelokokoonpano paikalleen.

Katso Kuva 8 . Takaa aloittaen, ruuvaa kiinni kolme itsekiinnittyvää koteloruuvia (9). Kiristä.

Vääntömomentti: 1,3–2 N·m (12–18 in-lbs)

Takaruuvi

Kuva 8. Takaruuvit

10.

Katso Kuva 9 . Taita pala trimmattua tiivistettä sulkupaneelin kohdistuskielekkeen päälle ja asenna paneeli. Levitä tippa Loctite 242-sininen-kierrelukitetta ruuvien kierteisiin. Asenna ruuvit ja kiristä.

Vääntömomentti: 7,3–8,4 N·m (65–74 in-lbs)

1	Vaahtomuovitiiviste
2	Paikallistamiskieleke
3	Sulkupaneeli
4	Ruuvit

Kuva 9. Sulkupaneelin ja paikallistamiskielekkeen vaahto

11.

Katso Kuva 10. Uloimmasta reunasta alkaen (A) merkitse samansuuntainen viiva (B) määritetyllä etäisyydellä (C).

Pituus/mitta/etäisyys: 25 mm (1,0 in)

12.

Alareunasta alkaen (D) merkitse samansuuntainen viiva määritetyllä etäisyydellä (E).

Pituus/mitta/etäisyys: 9,5 mm (0,374 in)

A	Ulompi sivukate
B	Samansuuntainen viiva
C	25 mm (1,0 in)
D	Alareuna
E	9,5 mm (0,374 in)

Kuva 10. Porauskohta

13.

Peitä porauskohta maalarinteipillä, estääksesi maalia halkeilemasta tai lohkeilemasta.

14.

Poraa määrätyn kokoinen reikä porauskohtaan, joka sijaitsee hansikaslokeron sivuseinällä.

Pituus/mitta/etäisyys: 9,5 mm (0,374 in)

15.

Laita läpivientikumi porattuun reikään.

16.

Katso Kuva 11 . Laita neljä sulkumutteria paikalleen suuren aukon sisäpuolen kautta.

HUOMAUTUS

Jos vahvistin on käytössä, tuulisuojan alakatteiden kaiuttimet on liitetty etuvahvistimeen [313]. Tämä sisältää 4, 6 tai 8 kaiuttimen kokoonpanot. Jos vahvistin ei ole käytössä, tuulisuojan alakatteen kaiuttimet yhdistetään aina alkuperäisiin liitinvaljaisiin [162].

Kuva 11. Sulkumutterit

17.

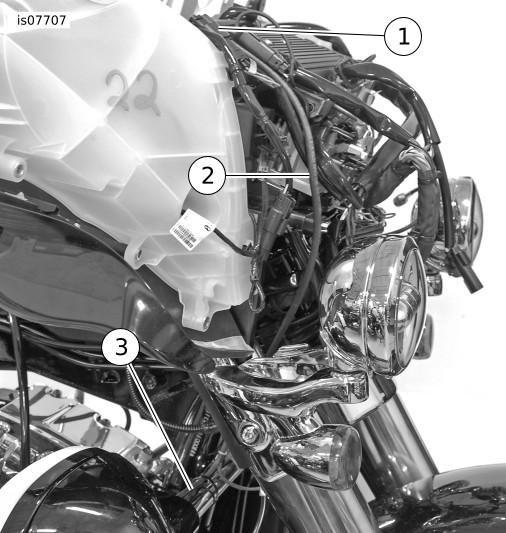

Katso Kuva 12 . Reititä johtosarja tuulisuojan alta radioon ja kiinnitä se joko [162]:n (ilman tuulisuojavahvistinta) tai [313] (tuulisuojavahvistimen kanssa).

1	[313]
2	Valjaiden reititys
3	Kaiuttimen reititys

Kuva 12. Valjaiden yhteys

18.

Katso ohjeet huolto-oppaasta, ja asenna alempi tuulisuoja jättäen alemman tuulisuojan kannen pois.

19.

Reititä kaiutinjohdot alemman tuulisuojuksen reiän kautta. Vaaleansininen ja vaaleansini/mustat johdot oikealle puolelle. Vaaleansini/oranssi & vaaleansini/harmaa vasemmalle puolelle. Varmista johtosarja nippusiteillä ja tarkista, ettei johdotus häiritse ohjauksen tai jousituksen toimintaa.

20.

Asenna alemman tuulisuojan kansi.

21.

Katso kuva 13. Liitä kaiutinjohdot. Aseta kaiutin niin, että diskantti on ylimmässä ulkopuolen asemassa. Asenna kaiuttimen kansi Bar and Shield -merkki oikein suunnattuna ja kiinnitä neljä ruuvia. Kiristä ruuvit.

Vääntömomentti: 0,3–3 N·m (3–27 in-lbs)

22.

Sarjan mukana tulleessa johtosarjassa on viitemerkki kiinnitettynä. Rastita ruutu, jossa lukee ”LOWER SPKRS” myöhempää tarkastelua varten asennuksissa/päivityksissä.

PALAA HUOLTOON

HUOMAUTUS

Estääksesi mahdolliset äänijärjestelmän vahingot, varmista, että virtakytkin on pois päältä (OFF-asennossa) , ennen pääsulakkeen asentamista.

Katso huolto-oppaasta ohjeet ja asenna pääsulake.
Kokeile äänijärjestelmän asianmukainen toimivuus.
Katso lisätietoja korjaamokäsikirjasta. Asenna ulompi tuulisuoja ja tuulilasi.

VAROITUS

Varmista, että ohjaus on tasaista ja sujuvaa ilman häiriöitä. Ohjaushäiriöt voivat johtaa moottoripyörän hallinnan menetykseen, mikä saattaa aiheuttaa kuoleman tai vakavaan loukkaantumisen. (00371a)

Varmista, että johdot, valjaat tai linjat eivät kiristy, kun ohjaustankoa käännetään haarukan ääriasentoon, vasemmalle tai oikealle.

Varmista, että ohjaus on jouhea ja esteetön laidasta laitaan.
Pyydä Harley-Davidson jälleenmyyjää käyttämään varta vasten kehitettyä taajuuskorjaus-ohjelmistoa ajoneuvoon, BOOM! Audio - alempien tuulisuojan kaiutinten toiminnan ja äänentoiston optimoimiseksi.

HUOMAUTUS

Jos epämiellyttävää tärinää esiintyy voimakkaan bassotason vuoksi, voit lisätä vaahtoa sulkupaneelien ja tuulisuojan alakatteiden väliin.

HUOLTO-OSAT

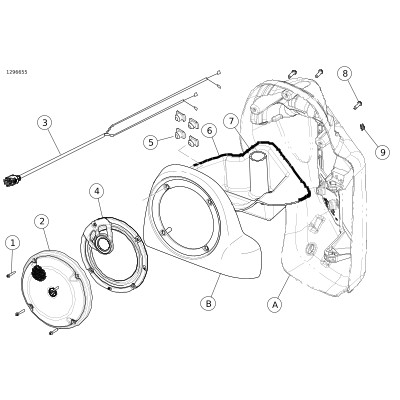

Kuva 13. Varaosat, Boom! Audio - alemman etutuulisuojan kaiuttimet

Taulukko 1. Huolto-osat

Kohde	Kuvaus (määrä)	Osanumero
1	Ruuvi, 6-32 matalakupukanta, TORX, musta (8)	10200105
2	Ritiläkokoonpano, 6 1/2" premium (2)	76000324
3	Johtosarja (1)	69200612
4	Bassokaiutinkokoonpano, premium, 6 1/2 ”(2)	76000877
5	Sulkumutteri (8)	10100064
6	Kaiuttimien kotelo, pohjalevy, tuulisuoja alempi, oikeanpuoleinen (1) Kaiuttimien kotelo, pohjalevy, tuulisuoja alempi, vasemmanpuoleinen (1)	76000884 76000883
7	Kuoren tiiviste (2)	25700895
8	Ruuvi, 10 itsekierteittävä (6)	2995
9	Läpivientisuojus, valjaiden tiiviste (2)	11410
Tuotteet, jotka mainitaan tekstissä, mutta jotka eivät sisälly sarjaan:
A	Alakate
B	Etukotelo
