KIT SPEAKER BAGIAN BAWAH FAIRING BOOM! AUDIO

941000552019-01-31

UMUM

Nomor Kit

76000950

Model

Untuk informasi kesesuaian model, baca katalog retail P&A atau bagian Komponen dan Aksesori di www.harley-davidson.com (hanya tersedia dalam Bahasa Inggris). Kit ini tidak sesuai untuk model Twin-Cooled. Model FLHX memerlukan pembelian kit fairing bagian bawah secara terpisah.

CATATAN

Speaker yang disediakan pada kit ini memiliki impedans sebesar 2 Ohm, dan HANYA digunakan untuk sistem audio Harley-Davidson ^® model 2014 dan setelahnya yang tertentu. Baca katalog retail SK&A atau bagian Komponen dan Aksesori di www.harley-davidson.com (hanya tersedia dalam Bahasa Inggris).

Peralatan dan Perlengkapan yang Diperlukan

Diperlukan Loctite ^® 242 Threadlocker - Biru untuk pemasangan kit ini dengan benar.

Persyaratan Pemasangan

Model FLHX memerlukan pemasangan bagian bawah fairing berpendingin udara Harley-Davidson terlebih dahulu atau secara bersamaan. SEMUA model memerlukan pembelian boks depan speaker kiri dan kanan secara terpisah. Baca Katalog Retail SK&A atau bagian Komponen dan Aksesori di www.harley-davidson.com (hanya tersedia dalam Bahasa Inggris) untuk versi yang disesuaikan dengan warna atau tanpa cat dari item-item ini.

Dengan membeli kit ini, Anda mendapatkan perangkat lunak pengatur suara yang dikembangkan secara khusus untuk digunakan secara bersama-sama dengan Sistem Audio Mutakhir. Pengatur suara unik ini dirancang untuk mengoptimalkan kinerja dan respons suara dari speaker bagian bawah fairing BOOM! Audio.

Meskipun kit ini tidak dipasang oleh dealer Harley-Davidson, perangkat lunak pengatur suara khusus ini tersedia secara gratis di setiap dealer melalui Digital Technician II. Ongkos tenaga kerja dealer mungkin dikenakan untuk prosedur upgrade.

PERINGATAN

Keselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Gunakan prosedur manual servis yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00333b)

CATATAN

Lembar instruksi ini merujuk pada informasi manual servis. Manual servis kendaraan tahun/model ini dibutuhkan untuk pemasangan. Manual servis tersebut tersedia di dealer Harley-Davidson.

Isi Kit

Lihat Gambar 13 dan Tabel 1 .

PERSIAPAN

CATATAN

Untuk kendaraan yang dilengkapi sirene keamanan:

2014 dan setelahnya: Pastikan ada Hands-Free Fob.
Atur kunci kontak ke posisi IGNITION.

PERINGATAN

Untuk mencegah starter kendaraan tiba-tiba, yang dapat menyebabkan kematian atau cedera parah, lepas sekring utama sebelum melakukan pemasangan lampu depan. (00251b)

Baca manual servis untuk melepas sekring utama.

CATATAN

Baca manual servis untuk informasi tertentu tentang langkah-langkah umum berikut.

Model yang Dilengkapi Bagian Bawah Fairing: Baca manual servis untuk melepas fairing bagian bawah.
Semua Model: Baca manual servis untuk melepas fairing bagian luar dan kaca depan.

PERAKITAN DAN PEMASANGAN FAIRING BAGIAN BAWAH

Lihat Gambar 1 . Dari belakang, lepaskan ketiga sekrup.

1	Sekrup belakang

Gambar 1. Sekrup Belakang

Lihat Gambar 2 . Dari depan, lepas sekrup, block-off panel, dan boks sarung tangan. Lepas penghubung lubang ventilasi.

1	Tab pengunci
2	Rakitan boks sarung tangan
3	Sekrup
4	Block-off panel

Gambar 2. Tab Pengunci dan Block-off Panel

Lihat Gambar 3 . Lepas tiga sekrup boks sarung tangan dan boks sarung tangan.

1	Sekrup boks sarung tangan
2	Boks sarung tangan

Gambar 3. Sekrup Boks Sarung Tangan

Lihat Gambar 4 . Lepas sekrup dan penghubung. Pasang pada bagian depan boks speaker baru. Kencangkan.

Torque: 1,3–2 N·m (12–18 in-lbs)

1	Sekrup penghubung ventilasi
2	Sambungan
3	Kenop

Gambar 4. Sekrup Penghubung Ventilasi

Lihat Gambar 5 . Bersihkan tempatnya dengan campuran 50-70 persen alkohol isopropil dan 30-50 persen air suling.

CATATAN

Untuk memudahkan perakitan, pasang dan lepas sekrup (6) di dalam boks speaker tanpa alas terlebih dahulu.

Gambar 5. Permukaan Pertemuan Gasket pada Fairing Bagian Bawah

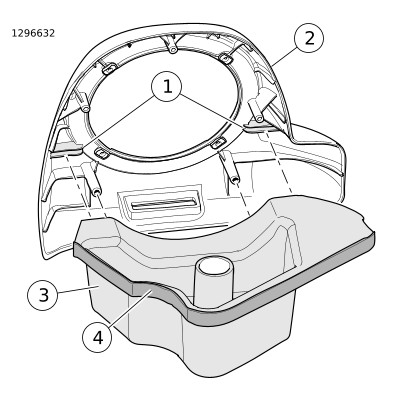

Lihat Gambar 6. Hubungkan boks speaker depan dan alas boks speaker. Bersihkan tepi dari flensa alas tempat pemasangan gasket busa dengan campuran 50-70 persen alkohol isopropil dan 30-50 persen air suling. Lepas segel pelindung dari satu sisi gasket busa bersisi ganda dan pasang gasket busa sesuai petunjuk. Potong dan simpan kelebihan gasket busa untuk pemakaian selanjutnya.

1	Locating rib bagian depan boks speaker
2	Bagian depan boks speaker
3	Alas boks speaker
4	Tepi alas dan gasket busa

Gambar 6. Rakitan Boks Speaker

Lihat Gambar 7 . Posisikan rakitan boks speaker dan pasang penghubung.

Gambar 7. Pasang Penghubung

Lepas segel dari gasket busa sebelum menghubungkan rakitan bagian boks speaker. Posisikan rakitan boks speaker.

Lihat Gambar 8 . Dari belakang, pasang ketiga sekrup boks speaker langsung pasang (9). Kencangkan.

Torque: 1,3–2 N·m (12–18 in-lbs)

1	Sekrup belakang

Gambar 8. Sekrup Belakang

10.

Lihat Gambar 9 . Letakkan selembar gasket yang dipotong di atas locating tab pada block-off panel dan pasang panel tersebut. Berikan setetes Loctite 242-Biru pada ulir sekrup. Pasang sekrup dan kencangkan.

Torque: 7,3–8,4 N·m (65–74 in-lbs)

1	Gasket busa
2	Locating tab
3	Block-off panel
4	Sekrup

Gambar 9. Block-off Panel dan Locating Tab Foam

11.

Lihat Gambar 10. Dari tepi bagian luar (A), buat sebuah garis paralel (B) dengan jarak yang telah ditentukan (C).

Length/Dimension/Distance: 25 mm (1,0 in)

12.

Dari tepi bawah (D) buat sebuah tanda titik pada garis paralel tersebut dengan jarak yang telah ditentukan (E).

Length/Dimension/Distance: 9,5 mm (0,374 in)

A	Tepi bagian luar
B	Garis paralel
C	25 mm (1,0 in)
D	Tepi bawah
E	9,5 mm (0,374 in)

Gambar 10. Tempat Lubang Bor

13.

Tutup tempat lubang bor dengan selotip agar cat tidak retak dan terkelupas.

14.

Di tempat lubang bor pada dinding sisi bagian dalam boks sarung tangan, buat lubang menggunakan bor dengan ukuran yang telah ditentukan.

Length/Dimension/Distance: 9,5 mm (0,374 in)

15.

Sisipkan grommet karet ke dalam lubang bor.

16.

Lihat Gambar 11 . Sisipkan keempat mur penahan dari dalam bukaan yang besar.

CATATAN

Jika menggunakan amplifier, speaker bagian bawah fairing disambungkan ke amplifier depan [313]. Ini termasuk konfigurasi speaker 4, 6, atau 8. Jika tidak menggunakan amplifier, speaker bagian bawah fairing harus selalu disambungkan dengan konektor harnes bawaan [162].

Gambar 11. Mur Penahan

17.

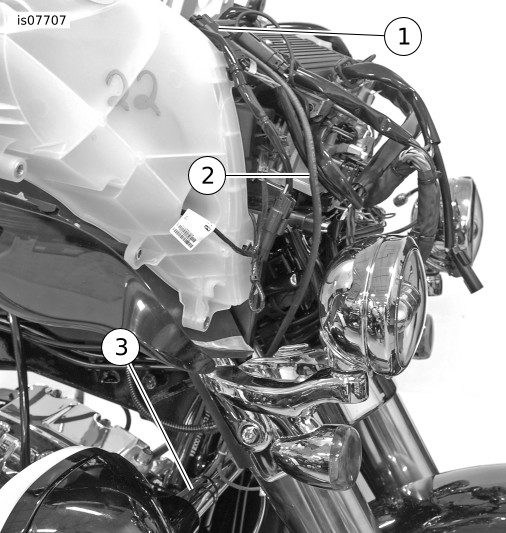

Lihat Gambar 12 . Arahkan harnes kabel di bawah fairing menuju radio dan sambungkan ke [162] (tanpa amplifier fairing) atau [313] (dilengkapi amplifier fairing).

1	[313]
2	Pengaturan jalur harnes
3	Pengaturan jalur kabel speaker

Gambar 12. Sambungan Harnes

18.

Baca service manual, pasang fairing bagian bawah, biarkan tutup fairing bagian bawah terbuka.

19.

Arahkan kabel speaker melalui lubang pada bagian bawah fairing. Kabel Biru Muda & Biru Muda/Hitam ke sisi kanan. Kabel Biru Muda/Jingga & Biru Muda/Abu-abu ke sisi kiri. Amankan harnes kabel dengan tali pengikat kabel dan pastikan kabel tidak mengganggu pergerakan kemudi dan suspensi.

20.

Pasang tutup fairing bagian bawah.

21.

Lihat Gambar 13. Sambungkan kabel speaker. Posisikan speaker agar tweeter berada pada posisi ke arah luar pada bagian atas. Pasang penutup speaker dan posisikan lambang Balok & Perisai dengan benar, dan pasang keempat sekrup. Kencangkan sekrup.

Torque: 0,3–3 N·m (3–27 in-lbs)

22.

Harnes kabel yang disertakan di dalam kit ini memiliki label referensi. Periksa boks yang ditandai "LOWER SPKRS" untuk referensi pemasangan/upgrade di masa depan.

MENGEMBALIKAN UNTUK DISERVIS

CATATAN

Untuk mencegah kemungkinan kerusakan pada sound system, pastikan kunci kontak pada posisi OFF sebelum memasang sekring utama.

Baca manual servis dan pasang sekring utama.
Uji sound system untuk penggunaan yang benar.
Lihat manual servis. Pasang fairing bagian luar dan kaca depan.

PERINGATAN

Pastikan bahwa komstir lancar dan bebas dari gangguan. Gangguan pada komstir dapat mengakibatkan sepeda motor kehilangan kontrol dan kematian atau cedera parah. (00371a)

Pastikan kabel, harnes, atau tali tidak tegang ketika setang diputar sepenuhnya hingga mencapai batas putaran garpu ke kiri atau ke kanan.

Pastikan kemudi mulus dan bebas ke kiri dan kanan.
Minta dealer Harley-Davidson memasang perangkat lunak pengatur suara yang dikembangkan khusus pada kendaraan untuk mengoptimalkan performa dan respons suara speaker bagian bawah fairing BOOM! Audio.

CATATAN

Jika terjadi getaran yang mengganggu akibat tingkat respons bass yang tinggi, tambahkan busa di antara block-off panel dan bagian bawah fairing.

KOMPONEN SERVIS

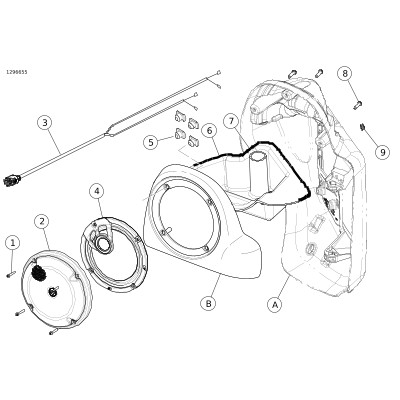

Gambar 13. Komponen Servis, Speaker Fairing Bagian Bawah Boom! Audio

Tabel 1. Komponen Servis

Item	Deskripsi (Jumlah)	Nomor Komponen
1	Sekrup, #6-32 KEPALA DULANG, TORX, Hitam (8)	10200105
2	Rakitan kisi-kisi, 6 1/2" premium (2)	76000324
3	Harnes kabel (1)	69200612
4	Rakitan woofer, premium, 6 1/2" (2)	76000877
5	Mur penahan (8)	10100064
6	Boks speaker, alas, bagian bawah fairing, kanan (1) Boks speaker, alas, bagian bawah fairing, kiri (1)	76000884 76000883
7	Segel gasket (2)	25700895
8	Sekrup, #10 langsung pasang (6)	2995
9	Grommet, segel harnes (2)	11410
Item yang disebutkan dalam teks, tetapi tidak disertakan dalam kit:
A	Fairing bawah
B	Boks speaker depan
