BOOM! ระบบเสียงชุดอุปกรณ์ลำโพงแฟริ่งช่วงล่าง

941000552019-01-31

ทั่วไป

หมายเลขชุดอุปกรณ์

76000950

รุ่น

สำหรับข้อมูลที่สอดคล้องกับแต่ละรุ่น โปรดดูที่แคตตาล็อกขายปลีกของ P&A หรือส่วนชิ้นส่วนและอุปกรณ์เสริมของ www.harley-davidson.com (ภาษาอังกฤษเท่านั้น) ไม่สามารถใช้กับรุ่น Twin-Cooled ได้ รถรุ่น FLHX จะต้องซื้อชุดอุปกรณ์แฟริ่งช่วงล่าง

หมายเหตุ

ลำโพงที่มากับชุดอุปกรณ์มีความต้านทางไฟฟ้า 2 โอห์ม และใช้สำหรับระบบเสียงรถรุ่นปี 2014 และหลังจากนั้นของ Harley-Davidson ^® บางรุ่นเท่านั้น ให้ดูที่แคตตาล็อกขายปลีกของ P&A หรือส่วนชิ้นส่วนและอุปกรณ์เสริมของ www.harley-davidson.com (ภาษาอังกฤษเท่านั้น)

เครื่องมือและสิ่งของที่จำเป็น

จะต้องใช้น้ำยาล็อกเกลียว Loctite ^® 242 - สีฟ้าในการติดตั้งชุดอุปกรณ์นี้

ข้อกำหนดในการติดตั้ง

รถรุ่น FLHX จะต้องมีการติดตั้งแฟริ่งช่วงล่างระบายอากาศของ Harley-Davidson ล่วงหน้าหรือพร้อม ๆ กัน รถทุกรุ่น จะต้องซื้อ กล่องลำโพงด้านหน้า ทั้งด้านซ้ายและด้านขวา ดูแคตตาล็อก P&A หรือส่วนอะไหล่และชิ้นส่วนเสริมของ www.harley-davidson.com (ภาษาอังกฤษเท่านั้น) สำหรับสินค้าเหล่านี้ที่มีสีเข้ากันหรือไม่ได้ทำสี

การซื้อชุดอุปกรณ์นี้จะให้สิทธิ์คุณใช้ซอฟต์แวร์ปรับแต่งเสียงที่พัฒนาขึ้นเป็นพิเศษซึ่งใช้กับระบบเสียงขั้นสูง การปรับแต่งเสียงลักษณะเฉพาะนี้ออกแบบมาเพื่อเพิ่มประสิทธิภาพและการตอบสนองต่อเสียงของลำโพงช่วงล่างแฟริ่ง BOOM! Audio

แม้ว่าชุดอุปกรณ์นี้ไม่ได้ติดตั้งโดยผู้จำหน่าย Harley-Davidson อย่างไรก็ตาม ซอฟต์แวร์ ปรับแต่งเสียงพิเศษนี้มีให้ใช้โดยไม่คิดค่าใช้จ่ายจากผู้จำหน่ายทุกรายผ่าน Digital Technician II ผู้จำหน่ายอาจมีการคิดค่าแรงสำหรับกระบวนการอัปเกรด

คำเตือน

ความปลอดภัยของผู้ขับขี่และผู้โดยสารขึ้นอยู่กับการติดตั้งชุดอุปกรณ์นี้อย่างถูกต้อง ใช้ขั้นตอนในคู่มือการให้บริการที่เหมาะสม หากคุณไม่สามารถดำเนินการหรือไม่มีเครื่องมือที่ถูกต้อง โปรดให้ตัวแทน Harley-Davidson ทำการติดตั้ง การติดตั้งอุปกรณ์นี้อย่างไม่เหมาะสมอาจส่งผลต่อการเสียชีวิตหรือการบาดเจ็บที่รุนแรง (00333b)

หมายเหตุ

เอกสารแนะนำฉบับนี้อ้างอิงจากข้อมูลคู่มือซ่อมบำรุง ต้องมีคู่มือซ่อมบำรุงสำหรับมอเตอร์ไซค์ปี/รุ่นนี้เพื่อทำการติดตั้ง ขอรับได้จากตัวแทนจำหน่าย Harley-Davidson

เนื้อหาเกี่ยวกับชุดอุปกรณ์

ดู รูปภาพ 13 และ ตาราง 1

การเตรียมการ

หมายเหตุ

ในส่วนของรถที่มา พร้อมกับไซเรนเตือนภัย:

2014 เป็นต้นไป: ยืนยันว่ามีรีโมทแบบพกพา
หมุนสวิตช์กุญแจไปยัง IGNITION

คำเตือน

เพื่อเป็นการป้องกันการสตาร์ทเครื่องโดยไม่ได้ตั้งใจ ซึ่งอาจทำให้เกิดการเสียชีวิตหรือบาดเจ็บสาหัสได้ โปรดเอาฟิวส์หลักออกก่อนทำงานต่อ (00251b)

ดูวิธีการถอดฟิวส์หลักได้จากคู่มือบริการ

หมายเหตุ

โปรดดูคู่มือซ่อมบำรุงสำหรับข้อมูลเฉพาะเกี่ยวกับขั้นตอนทั่วไปดังต่อไปนี้

รถรุ่นที่มีแฟริ่งช่วงล่าง: ดูคู่มือบริการเพื่อถอดแฟริ่งช่วงล่าง
รถทุกรุ่น: ดูคู่มือบริการเพื่อถอดแฟริ่งด้านนอกและกระจกกันลม

ชุดประกอบแฟริ่งช่วงล่างและการติดตั้ง

ดู รูปภาพ 1 ถอดสกรูสามตัวจากด้านหลัง

สกรูหลัง

รูปภาพ 1 สกรูด้านหลัง

ดู รูปภาพ 2 ถอดสกรูจากด้านหน้า แผงกันเสียงและถุงเก็บถุงมือ ถอดการเชื่อมต่อประตูช่องระบาย

1	แท็บที่ล็อค
2	ชุดกล่องถุงมือ
3	สกรู
4	แผงกันเสียง

รูปภาพ 2 แท็บสำหรับล็อกและแผงกันเสียง

ดู รูปภาพ 3 ถอดสกรูกล่องถุงมือและกล่องถุงมือออก

1	สกรูกล่องถุงมือ
2	กล่องถุงมือ

รูปภาพ 3 สกรูกล่องถุงมือ

ดู รูปภาพ 4 ถอดสกรูและตัวเชื่อม ติดตั้งลงบนด้านหน้าของกล่องลำโพงใหม่ ขันให้แน่น

แรงบิด: 1.3–2 N·m (12–18 in-lbs)

1	สกรูช่องระบาย
2	การเชื่อมต่อ
3	ปุ่ม

รูปภาพ 4 สกรูช่องระบาย

ดู รูปภาพ 5 ทำความสะอาดที่ท่อโดยผสมไอโซโพรพิลแอลกอฮอล์ 50-70 เปอร์เซ็นต์ และน้ำกลั่น 30-50 เปอร์เซ็นต์

หมายเหตุ

เพื่อให้การประกอบเป็นไปได้ง่ายขึ้น ติดตั้งและถอดสกรู (6) ในกล่องลำโพงโดยไม่ใช้ถาดรองก่อน

รูปภาพ 5 พื้นผิวคู่กับปะเก็นของแฟริ่งช่วงล่าง

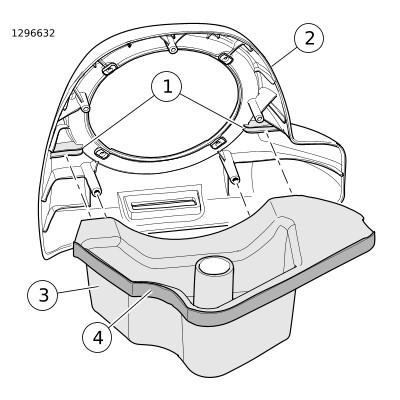

ดู รูปภาพ 6 ประกอบกล่องลำโพงด้านหน้าและถาดรองกล่องลำโพง ทำความสะอาดแปลนถาดรองที่มีปะเก็นโฟมอยู่ เพื่อยึดด้วยส่วนผสมสารละลายแอลกอฮอล์ไอโซโพรพริล 50-70 เปอร์เซ็นต์ และน้ำกลั่น 30-50 เปอร์เซ็นต์ ถอดสลักป้องกันจากด้านหนึ่งของปะเก็นโฟมสองหน้า และติดตั้งปะเก็นโฟมตามที่แสดง เล็ม และเก็บปะเก็นโฟมที่เหลือไว้ เพื่อใช้งานต่อไป

1	ซี่ระบุตำแหน่งกล่องลำโพงหน้า
2	กล่องลำโพงหน้า
3	ถาดรองกล่องลำโพง
4	ขอบถาดและปะเก็นโฟม

รูปภาพ 6 การประกอบกล่องลำโพง

ดู รูปภาพ 7 วางตำแหน่งกล่องลำโพงและเชื่อมตัวเชื่อม

รูปภาพ 7 เชื่อมตัวเชื่อม

ถอดสลักจากปะเก็นโฟมก่อนที่จะประกอบส่วนประกอบย่อยของกล่องลำโพง วางตำแหน่งชุดประกอบกล่องลำโพง

ดู รูปภาพ 8 จากด้านหลัง ติดตั้งสกรูเกลียวปล่อยสามตัวบนกล่องลำโพง (9) ขันให้แน่น

แรงบิด: 1.3–2 N·m (12–18 in-lbs)

สกรูหลัง

รูปภาพ 8 สกรูด้านหลัง

10.

ดู รูปภาพ 9 พับชิ้นปะเก็นที่เล็มออกมาวางบนแถบแผงกันเสียงและติดตั้งแผง หยด Loctite 242-สีฟ้า เพื่อยึดให้สกรูแน่น ติดตั้งสกรูและขันให้แน่น

แรงบิด: 7.3–8.4 N·m (65–74 in-lbs)

1	ปะเก็นโฟม
2	แถบระบุตำแหน่ง
3	แผงกันเสียง
4	สกรู

รูปภาพ 9 แผงกันเสียงและแถบโฟมระบุตำแหน่ง

11.

ดู รูปภาพ 10 จากขอบด้านนอก (A) ทำเครื่องหมายเส้นขนาน (B) ที่ระยะทางที่กำหนด (C)

ความยาว/มิติ/ระยะทาง: 25 mm (1.0 in)

12.

จากขอบล่าง (D) ทำเครื่องหมายที่เส้นขนานที่ระยะทางที่กำหนด (E)

ความยาว/มิติ/ระยะทาง: 9.5 mm (0.374 in)

A	ขอบด้านนอก
B	เส้นขนาน
C	25 mm (1.0 in)
D	ขอบด้านล่าง
E	9.5 mm (0.374 in)

รูปภาพ 10 ตำแหน่งเจาะรู

13.

ปิดจุดเจาะรูด้วยมาสกิ้งเทปเพื่อป้องกันสีลอกหรือแตกหลุด

14.

เจาะรูในขนาดที่ระบุที่ตำแหน่งเจาะรูบนผนังด้านข้างกล่องถุงมือ

ความยาว/มิติ/ระยะทาง: 9.5 mm (0.374 in)

15.

สอดปลอกยางเข้าในรูที่เจาะ

16.

ดู รูปภาพ 11 ใส่น็อตตัวเมียสี่ตัวยึดจากด้านในของรูเปิด

หมายเหตุ

ถ้าหากมีการใช้เครื่องขยายเสียง ลำโพงแฟริ่งช่วงล่างจะเชื่อมต่อกับเครื่องขยายเสียงด้านหน้า [313] นี่รวมถึงการกำหนดค่าลำโพง 4, 6 หรือ 8 ถ้าไม่มีการใช้เครื่องขยายเสียง ลำโพงแฟริ่งช่วงล่างจะเชื่อมต่ออยู่กับหัวต่อชุดมัดสายไฟสต็อก [162] อยู่เสมอ

รูปภาพ 11 น็อตยึดตัวเมีย

17.

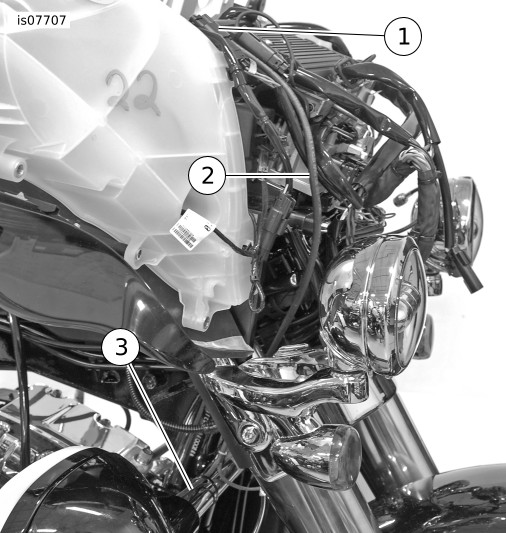

ดู รูปภาพ 12 เดินสายชุดมัดสายไฟจากใต้แฟริ่งขึ้นไปที่วิทยุและเชื่อมเข้าด้วยกัน [162] (หากไม่มีเครื่องขยายเสียงแฟริ่ง) หรือ [313] (หากมีเครื่องขยายเสียงแฟริ่ง)

1	[313]
2	การเดินชุดมัดสายไฟ
3	การเดินสายลำโพง

รูปภาพ 12 ตัวเชื่อมชุดมัดสายไฟ

18.

ดูคู่มือบริการ ติดตั้งแฟริ่งช่วงล่าง เปิดฝาครอบแฟริ่งช่วงล่างไว้

19.

เดินสายลำโพงผ่านรูในแฟริ่งช่วงล่าง สายสีฟ้าอ่อน และสีฟ้าอ่อน/สีดำ ต่อกับด้าน RH สายสีฟ้าอ่อน/ส้ม และสีฟ้าอ่อน/เทา ต่อกับด้าน LH ยึดชุดมัดสายไฟด้วยสายรัดสายไฟและตรวจสอบว่าการเดินสายไม่รบกวนการขยับพวงมาลัยหรือทำให้การเดินทางติดขัด

20.

ติดตั้งฝาครอบแฟริ่งช่วงล่าง

21.

ดูรูปที่ 13 เชื่อมต่อสายลำโพง วางตำแหน่งลำโพงเพื่อให้ทวีตเตอร์อยู่ที่ตำแหน่งด้านบนส่วนนอก ติดตั้งฝาครอบลำโพงโดยให้สัญลักษณ์โล่และบาร์อยู่ถูกตำแหน่ง และยึดด้วยสกรูทั้งสี่ตัว ขันสกรูให้แน่น

แรงบิด: 0.3–3 N·m (3–27 in-lbs)

22.

ชุดมัดสายไฟที่รวมอยู่ในชุดอุปกรณ์จะมีแท็กติดอยู่เพื่อใช้อ้างอิงข้อมูล ทำเครื่องหมายกล่องที่เขียนว่า “LOWER SPKRS" เพื่อเป็นข้อมูลสำหรับการติดตั้ง/อัปเกรดในอนาคต

กลับไปยังการบริการ

หมายเหตุ

เพื่อป้องกันไม่ให้ระบบเสียงเสียหาย ให้ตรวจสอบว่ากุญแจอยู่ที่ตำแหน่ง OFF ก่อน ติดตั้งฟิวส์หลัก

ดูคู่มือซ่อมบำรุงเพื่อติดตั้งฟิวส์หลัก
ทดสอบระบบเสียงเพื่อการดำเนินการที่ถูกต้อง
ดูคู่มือซ่อมบำรุง ติดตั้งแฟริ่งด้านนอกและกระจกบังลม

คำเตือน

โปรดแน่ใจว่าการบังคับรถทำได้อย่างราบรื่นและปราศจาคสิ่งรบกวนใดๆ การรบกวนการบังคับรถอาจส่งผลลบที่อาจทำให้สูญเสียการควบคุมและเกิดการเสียชีวิตหรือบาดเจ็บสาหัสได้ (00371a)

ตรวจสอบให้แน่ใจว่าชุดมัดสายไฟหรือเส้นสายไฟไม่แน่นเกินไปเมื่อแฮนด์บาร์หมุนไปทางซ้ายหรือขวาของตะเกียบหน้า

ตรวจสอบว่าการเลี้ยวราบลื่นและไม่มีการสะดุด
ให้ตัวแทนจำหน่ายของ Harley-Davidson ติดตั้ง ซอฟต์แวร์ ปรับสมดุลเสียงที่พัฒนามาโดยเฉพาะ ลงบนยานพาหนะเพื่อเพิ่มประสิทธิภาพและคุณภาพเสียงสูงสุดของ BOOM! ระบบเสียงลำโพงแฟริ่งช่วงล่าง

หมายเหตุ

ถ้าหากมีการสั่นสะเทือนเกิดขึ้นจากระดับเสียงของเบส อาจจะแทรกโฟมเพิ่มเจ้าไปในแผงกันเสียงและช่วงล่างแฟริ่ง

อะไหล่สำรอง

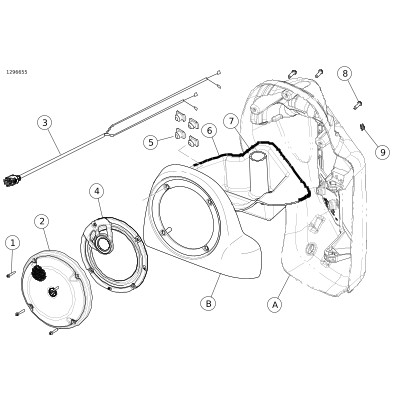

รูปภาพ 13 ชิ้นส่วนบริการ BOOM! ระบบเสียงลำโพงแฟริ่งช่วงล่าง

ตาราง 1 ชิ้นส่วนอะไหล่

รายการ	คำอธิบาย (จำนวน)	หมายเลขชิ้นส่วน
1	สกรู #6-32 PAN HD, TORX สีดำ (8)	10200105
2	ชุดประกอบตะแกรงลำโพง 6 1/2" พรีเมี่ยม (2)	76000324
3	ชุดมัดสายไฟ (1)	69200612
4	ชุดประกอบวูฟเฟรอ์ พรีเมี่ยม 6 1/2" (2)	76000877
5	น็อตยึดตัวเมีย (8)	10100064
6	กล่องลำโพง ถาดรอง แฟริ่งช่วงล่าง RH (1) กล่องลำโพง ถาดรอง แฟริ่งช่วงล่าง LH (1)	76000884 76000883
7	สลักปะเก็น (2)	25700895
8	สกรู #10 เกลียวปล่อย (6)	2995
9	แหวนยาง ผนึกมัดสายไฟ (2)	11410
รายการที่กล่าวถึง แต่ไม่อยู่ในชุดอุปกรณ์:
ก	แฟริ่งช่วงล่าง
ข	กล่องลำโพงด้านหน้า
