BOOM! AUDIO STAGE II TOUR-PAK扬声器套件
941000572019-01-31
概述
建议由经销商安装。
套件编号
76000952
车型
关于车型适配信息，请参见P&A零售目录或访问www.harley-davidson.com上的Parts and Accessories（零件与附件）部分（仅限英文）。
安装要求
注意
切勿在同一台车辆上混用Stage I和Stage II扬声器。
这些扬声器仅适用于 2014年款及之后 的哈雷戴维森音频系统。 在 2006-2013年款 的哈雷戴维森音频系统 上使用这些扬声器将会永久性损坏该类扬声器。 在 2005年或之前 的哈雷戴维森音频系统上使用这些扬声器 将会永久性损坏该类系统。
通告
必须由哈雷戴维森经销商更新收音机EQ后才能操作音频系统。 在更新收音机EQ之前操作音频系统会立即损坏扬声器。 (00645d)
更新收音机EQ只能由哈雷戴维森授权经销商使用Digital Technician® II诊断工具完成。 此工具：
- 在操作音频系统 之前 必须进行。
- 建议在安装扬声器 之前 进行更新
警告骑手和乘客的安全取决于此套件的正确安装。 采用相关维修手册程序。 如果您没有能力执行此程序或者没有正确的工具，可请哈雷戴维森经销商执行此安装。 此套件安装不当可能造成死亡或重伤。 (00333b)
注意
此说明书引用了维修手册信息。 此安装需要该年款/车型摩托车维修手册。 哈雷戴维森经销商处有售。
电气过载
警告安装任何电气附件时，一定要确保不超过保护要修改的受影响电路的保险丝或断路器的最大额定安培值。 超过最大安培值可导致电气故障，从而有可能造成死亡或重伤。 (00310a)
通告
添加过多的电气附件可能使摩托车的充电系统过载。 若任一时间同时工作的全部电气附件消耗的电流超出车辆的充电系统能够产生的电流，可导致电池放电并造成车辆电气系统的损坏。 (00211d)
购买此套件之后，您即有权使用专门开发用于高级音频系统的音响均衡器软件。 此均衡器设计独特，可优化BOOM! Audio挡风板低音扬声器的性能与声音响应。 如果未通过哈雷戴维森经销商安装此套件，任何经销商也均可使用Digital Technician II免费提供此专用均衡器软件）。 经销商可能对此升级程序收取工时费。
此放大器需要电气系统额外提供高达 8安 的电流。
准备
警告为了防止车辆意外启动而造成死亡或重伤，请先拆下主保险丝，然后再继续。 (00251b)
- 参见维修手册。 拆卸主保险丝。
安装
- 参见 图1 。 从每个扬声器音箱上拆下四个橡胶拉铆螺母（1）。 从音箱内部将卡式螺母（2）安装到每个孔中。
- 将扬声器音箱内的扬声器线路连接器与新后舱低音扬声器后部的铲形接线端相连接。 不同大小的铲形触头可防止装配错误的情况。
- 参见 图2 。 将放大器线束[36TB和37TB]上的两路音频连接器连接至中音和高音扬声器连接器（B）。
注意
后扬声器分左右侧。 右侧扬声器装饰环的顶部具有文字“BOOM! AUDIO STAGE II”。 左侧没有文字。
- 将连接器[36TB]连接到右侧扬声器。
- 将连接器[37TB]连接到左侧扬声器。
| 1. | 旋转扬声器组件（1），使高音扬声器桥接（A）从顶部向外成45度。 | |
| 2. | 用之前拆下的四个螺丝（C）将扬声器组件安装到扬声器音箱上。 a. 小心地拧入螺丝，避免将卡式螺母推入安装孔。 b. 使用交叉模式拧紧所有四颗螺丝。 扭矩: 1.13–10 N·m (10–89 in-lbs) | |
| 3. | 对另一个后扬声器音箱重复执行步骤1-5。 |
| 1 | 拆下橡胶拉铆螺母（4） |
| 2 | 安装卡式螺母（4） |

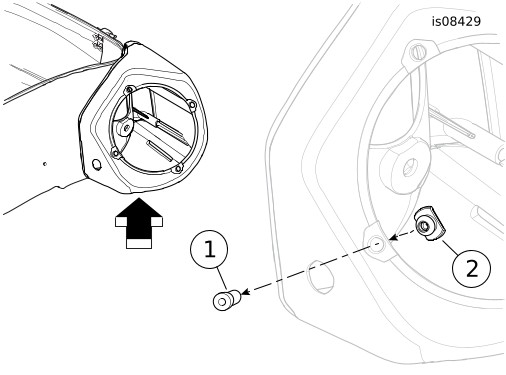

图1。 拆下并更换后扬声器音箱螺母
完成
注意
为避免对音频系统造成潜在损坏，安装主保险丝之前，应确保点火开关和音频系统处于OFF（关闭）位置。
通告
必须由哈雷戴维森经销商更新收音机EQ后才能操作音频系统。 在更新收音机EQ之前操作音频系统会立即损坏扬声器。 (00645d)
- 参见维修手册。 安装主保险丝。
- 请哈雷戴维森经销商使用Digital Technician II更新收音机EQ。
- 打开点火，但不要启动摩托车。
- 请参阅车主手册的“BOOM! BOX信息娱乐系统”部分。 打开收音机。 确保所有扬声器工作正常、前/后音量控制功能工作正常。 否则，检查扬声器线路。
使用时
避免使用高压水清洗时直接射向扬声器格珊。 这会造成扬声器损坏。
维修零件

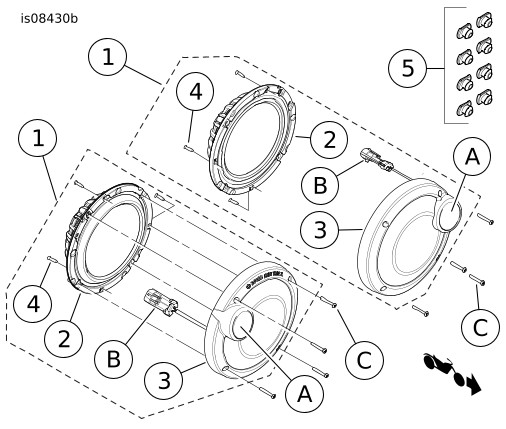

图2。 维修零件：BOOM! Audio第II阶段后扬声器套件
表1。 维修零件
项目 | 名称（数量） | 零件编号 |
|---|---|---|
1 | 后舱扬声器组件 （左侧）（包括项目2-4） （右侧）（包括项目2-4） | . 76000886 76000885 |
2 |
| 不单独出售 |
3 |
| 不单独出售 |
4 |
| 不单独出售 |
5 | 卡式螺母（8） | 10100064 |
文字中提到，但套件中不包括的项目： | ||
A | 高音扬声器 | |
B | 中音和高音扬声器连接器 | |
C | 原厂螺丝（8） | |
