BOOM! AUDIO STAGE II TOUR-PAK揚聲器工具包

941000572019-01-31

概述

建議經銷商安裝。

工具包編號

76000952

車型

有關車型適配資訊，請參閱 P&A 零售目錄或 www.harley-davidson.com 網站上的零件和配件章節（僅限英文）。

安裝要求

附註

不要在同一輛重車上混合使用 Stage I 和 Stage II 揚聲器。

這些揚聲器僅在 2014 年及以後款 哈雷大衛森音訊系統上使用。如果將這些揚聲器用於 2006-2013 年款的哈雷大衛森音訊系統 ，將對這些揚聲器造成永久的損壞。 如果將這些揚聲器 用於 2005 年或更早款哈雷大衛森音訊系統 ，將對那些系統造成永久的損壞。

注意

無線電EQ必須由Harley-Davidson經銷商更新，再操作音頻系統。無線電EQ未更新前操作音頻系統，會立即損害揚聲器。 (00645d)

使用Digital Technician^® II診斷工具的無線電EQ更新，僅可透過授權的Harley-Davidson經銷商取得。此工具是：

需要在音訊系統運行前進行
建議在無線電安裝前進行

警告

此工具包的正確安裝攸關騎士與乘客的安全。請使用適當的維修手冊程序。如果該程序不在您的能力範圍內，或者您沒有正確的工具，請讓Harley-Davidson經銷商進行安裝。此工具包安裝不當，可能造成死亡或重傷。 (00333b)

附註

此說明書參考維修手冊上的資訊。此安裝需要一份針對該年款車型重車的維修手冊。可從哈雷大衛森經銷商處獲取一份。

電氣超載

警告

安裝任何電氣配件時，務必不可超出對所要改裝電路起保護作用的保險絲或斷路器的最大安培額定值。超出最大安培值可導致電氣故障，可能造成死亡或重傷。 (00310a)

注意

添加過多的電氣配件可能會使車輛的充電系統過載。若同時運作的全部電氣配件所消耗的電流，超出車輛的充電系統能產生的電流，可能導致電池放電並造成車輛電氣系統的損壞。 (00211d)

購買了該工具包，您可以專門開發隨高級音訊系統使用的聲音等化效果軟件。這種獨特的等化效果軟件的設計目的是優化 BOOM! 音訊下揚聲器的性能和聲反應。如果該工具包不是由哈雷大衛森經銷商安裝，這款特別的等化效果軟件可以透過 Digital Technician II 從任何經銷商處免費獲取。經銷商勞務費可適用於升級程序。

該擴大器需要來自電氣系統的高達 8 安培 以上的電流。

工具包內含物件

請參閱「圖2 」和「表格1 」。

準備

警告

為了防止車輛意外啟動而造成死亡或重傷，請先拆下主保險絲，再繼續。 (00251b)

請參閱維修手冊。取下主保險絲。

安裝

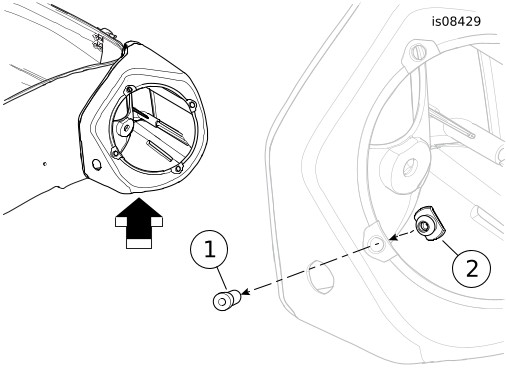

請參閱「圖1 」。從每個揚聲器箱體中取出四個井式螺母（1）。從箱體內部的每個孔中安裝緊箍螺母（2）。
將揚聲器箱體內的揚聲器電線接頭連接到新的後低音揚聲器底座背面的鏟形接線端。不同尺寸的鏟形觸頭可避免以不正確的方式組裝。

附註

後揚聲器專用於特定側邊。右側的揚聲器裝飾環在頂端有文字「BOOM! AUDIO STAGE II」。左側沒有文字。

請參閱「圖2 」。將擴大器線束[36TB和37TB]上的雙向音訊接頭連接到中音和高音揚聲器接頭（Ｂ）。

將接頭[36TB]連接至右側揚聲器。
將接頭[37TB]連接至左側揚聲器。

1.	旋轉揚聲器組件（1），讓高音揚聲器橋接（A）位於距離頂部外側45度角的地方。
2.	使用之前取下的四個螺絲（C），將揚聲器組件安裝到揚聲器箱體上。 a. 小心啟動螺絲，避免將緊箍螺母推入安裝孔中。 b. 使用交叉模式擰緊所有四個螺絲。扭矩: 1.13–10 N·m (10–89 in-lbs)
3.	對剩餘的後揚聲器箱體重複步驟1-5。

1	取下井式螺母（4）
2	安裝緊箍螺母（4）

圖1。取下並更換後揚聲器箱體螺母

完成

附註

為防止可能對音訊系統造成損壞，請先確認點火裝置和音計系統為「關閉」，然後才能安裝主保險絲。

注意

無線電EQ必須由Harley-Davidson經銷商更新，再操作音頻系統。無線電EQ未更新前操作音頻系統，會立即損害揚聲器。 (00645d)

請參閱維修手冊。安裝主保險絲。
讓Harley-Davidson經銷商使用Digital Technician II來更新無線電EQ。
將點火轉至ON（開啟），但不要啟動重車。
請參閱車主手冊的BOOM! BOX INFOTAINMENT SYSTEM（BOOM! BOX資訊娛樂系統）一節。開啟無線電。請確定所有的揚聲器都可運作，並且前/後衰減器功能都可正常運作。如果未運作，請檢查揚聲器佈線。

使用中

避免使用壓力清洗裝置直接接觸揚聲器護罩。可能會對揚聲器造成損毀。

維修零件

圖2。維修零件、BOOM! Audio Stage II後揚聲器工具包

表格1。維修零件

項目	產品描述（數量）	Part No.
1	揚聲器組件、後側底座（左）（包括項目2-4）（右）（包括項目2-4）	. 76000886 76000885
2	揚聲器組件、低音揚聲器	不單獨出售
3	揚聲器組件、高音揚聲器/中音揚聲器	不單獨出售
4	螺絲，平頭（3）	不單獨出售
5	緊箍螺母（8）	10100064
在文中提及但未包括在套件中的項目。
A	高音揚聲器
B	中音和高音揚聲器接頭
C	原始螺絲（8）
