BOOM! AUDIO STAGE II TOUR-PAK HØJTTALERSÆT
941000572019-01-31
GENERELT
Forhandlerinstallation anbefales.
Reparationssætnummer
76000952
Modeller
Find oplysninger om, hvilke modeller delen passer til, i P&A-detailkataloget eller afsnittet "Parts and Accessories" (Reservedele og tilbehør) på www.harley-davidson.com (kun på engelsk).
Installationskrav
BEMÆRK
Brug ikke fase I- og fase II-højttalere på samme køretøj.
Disse højttalere er KUN til brug i Harley-Davidson lydsystemer fra 2014 og senere . Hvis disse højttalere bruges i Harley-Davidson lydsystemer fra 2006-2013 , VIL de blive permanent skadede. Hvis disse højttalere bruges i Harley-Davidson lydsystemer fra 2005 eller tidligere , VIL disse systemer blive permanent skadede.
BEMÆRKNING
Radio EQ SKAL opdateres af en Harley-Davidson forhandler, FØR lydsystemet betjenes. Betjening af lydsystemet før en opdatering af radio EQ vil beskadige højttalerne MED DET SAMME. (00645d)
Opdatering af Radio EQ ved hjælp af diagnosticeringsværktøjet Digital Technician® II er kun muligt gennem autoriserede Harley-Davidson forhandlere. Dette værktøj er:
- Påkrævet før BETJENING af lydsystem.
- Anbefalet før INSTALLATION af højttaler.
ADVARSELFørerens og passagerens sikkerhed afhænger af, at dette sæt monteres korrekt. Brug de relevante procedurer i servicehåndbogen. Hvis du ikke magter proceduren eller ikke har de korrekte værktøjer, skal du få en Harley-Davidson forhandler til at udføre monteringen. Forkert montering af sættet kan resultere i dødsfald eller alvorlig personskade. (00333b)
BEMÆRK
Dette instruktionsark henviser til oplysninger i servicehåndbogen. Servicehåndbogen for dette år/denne model af motorcyklen skal bruges til montering af dette sæt. Du kan rekvirere servicehåndbogen hos din Harley-Davidson forhandler.
Overbelastning af det elektriske system
ADVARSELNår du monterer elektrisk tilbehør, skal du sørge for ikke at overskride den maksimale ampereværdi for den sikring eller hovedafbryder, som beskytter det pågældende kredsløb, du foretager ændringer på. Hvis du overskrider den maksimale ampereværdi, kan det medføre elektriske fejl, hvilket kan resultere i dødsfald eller alvorlig personskade. (00310a)
BEMÆRKNING
Det er muligt at overbelaste bilens ladesystem ved at tilføje for meget elektrisk tilbehør. Hvis det elektriske tilbehør på et givent tidspunkt forbruger mere strøm, end motorcyklens opladningssystem kan producere, kan elforbruget aflade batteriet og beskadige motorcyklens elektriske system. (00211d)
Køb af dette sæt giver dig ret til en specialudviklet lydudligningssoftware, der bruges med det avancerede lydsystem. Denne unikke udligning er designet til at optimere ydeevnen og lydresponsen fra nedre BOOM! højttalere i vindskjold. Hvis dette sæt ikke er installeret af en Harley-Davidson forhandler, fås denne særlige udligningssoftware uden beregning gennem Digital Technician II hos enhver forhandler. Der tillægges eventuelt gebyrer for opdateringsprocedurens forhandlerarbejdskraft.
Denne forstærker kræver op til 8 ampere mere strøm fra det elektriske system.
FORBEREDELSE
ADVARSELFjern hovedsikringen, før der fortsættes, for at forhindre utilsigtet start af motorcyklen, hvilket kan resultere i dødsfald eller alvorlige personskader. (00251b)
- Se servicehåndbogen. Fjern hovedsikringen.
MONTERING

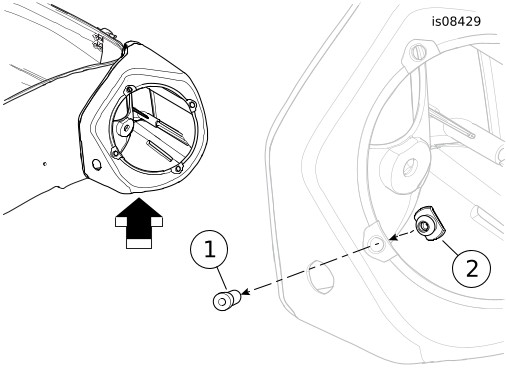

- Se Figur 1 . Fjern fire brøndmøtrikker (1) fra hver højttalerindkapsling. Monter selvholdende møtrikker (2) i alle huller inde fra indkapslingen.
- Forbind højttalerkabelstikkene inde i højttalerindkapslingen til gaffelkabelskoene på bagsiden af den nye højttalerkapsel bag. Kontakter til gaffelkabelsko i forskellige størrelser forhindrer forkert montering.
- Se Figur 2 . Forbind to-vejs lydstikket på forstærkerens ledningsnet [36TB og 37TB] med mellemklasse- og diskanthøjttalerstikket (B).
BEMÆRK
De bagerste højttalere er sidespecifikke. Den højre højttalers lygtekrans øverst har teksten "BOOM! AUDIO STAGE II". Den venstre side har ingen tekst.
- Stik [36TB] til højre højttaler.
- Stik [37TB] til venstre højttaler.
| 1. | Drej højttalerbeslaget (1), så diskantbroen (A) går 45 grader ud fra toppen. | |
| 2. | Monter højttalerbeslaget på højttalerindkapslingen med de fire skruer (C), du fjernede tidligere. a. Skru forsigtigt i starten for at undgå at skubbe de selvholdende møtrikker igennem montagehullerne. b. Stram de fire skruer skiftevis, og undgå at skrue dem i en ad gangen. Tilspændingsmoment: 1,13–10 N·m (10–89 in-lbs) | |
| 3. | Gentag trin 1-5 for den anden højttalerindkapsling til bag. |
| 1 | Fjern brøndmøtrik (4) |
| 2 | Monter selvholdende møtrik (4) |
Figur 1. Fjern og udskift møtrikker til bagerste højttalerindkapsling
AFSLUTNING
BEMÆRK
For at forhindre mulige skader på lydsystemet skal det kontrolleres, at tændings- og lydsystemet er slået fra,
inden
hovedsikringen sættes i.
BEMÆRKNING
Radio EQ SKAL opdateres af en Harley-Davidson forhandler, FØR lydsystemet betjenes. Betjening af lydsystemet før en opdatering af radio EQ vil beskadige højttalerne MED DET SAMME. (00645d)
- Se servicehåndbogen. Monter hovedsikringen.
- Få en Harley-Davidson forhandler til at opdatere radio EQ med Digital Technician II.
- Drej tændingen til ON, men start ikke motorcyklen.
- Se afsnittet om BOOM! BOX INFOTAINMENT-SYSTEMET i brugervejledningen. Tænd for radioen. Kontrollér, at alle højttalere fungerer, og at for/bag-faderfunktionen fungerer korrekt. Hvis det ikke er tilfældet, skal du kontrollere højttalerens kabelføring.
I BRUG
Brug ikke en højtryksrenser direkte på højttalergitrene. Det kan beskadige højttalerne.
RESERVEDELE
Figur 2. Servicedele, BOOM! Audio Stage II højttalersæt til bag
Tabel 1. Reservedele
Punkt | Beskrivelse (antal) | Delnummer |
|---|---|---|
1 | Højttalerbeslag, bageste højttalerkapsel (venstre) (omfatter produkt 2-4) (højre) (omfatter produkt 2-4) | . 76000886 76000885 |
2 |
| Sælges ikke separat |
3 |
| Sælges ikke separat |
4 |
| Sælges ikke separat |
5 | Selvholdende møtrikker (8) | 10100064 |
Dele, der er nævnt i teksten, men ikke er inkluderet i sættet. | ||
A | Diskanthøjttaler | |
B | Mellemklasse- og diskanthøjttalerstik | |
C | Original skrue (8) | |
