BOOM! AUDIO STAGE II TOUR-PAK-LUIDSPREKERSET
941000572019-01-31
ALGEMEEN
Installatie door een dealer wordt aanbevolen
Setnummer
76000952
Modellen
Voor modelgerelateerde informatie raadpleegt u de P&A-detailhandel catalogus of het gedeelte 'Parts and Accessories' (Onderdelen en accessoires) op www.harley-davidson.com (alleen Engelstalig).
Montagevereisten
OPMERKING
Mix GEEN Stage I en Stage II luidsprekers op hetzelfde voertuig.
Deze luidsprekers zijn ENKEL geschikt voor gebruik op 2014 en later Harley audiosystemen. Gebruik van de luidsprekers 2006-2013 op Harley-Davidson-audiosystemen zal deze luidsprekers permanent beschadigen. Gebruik van deze luidsprekers op Harley-Davidson-audiosystemen van 2005 of eerderveroorzaakt PERMANENTE SCHADE aan die systemen.
MEDEDELING
De radio EQ MOET door een Harley-Davidson-dealer worden geüpdatet VOORDAT het audiosysteem mag worden gebruikt. Als het audiosysteem gebruikt wordt voordat de radio EQ geüpdatet is, raken de luidsprekers ONMIDDELLIJK beschadigd. (00645d)
Een update van de radio EQ met het Digital Technician® II diagnoseapparaat is alleen verkrijgbaar via erkende Harley-Davidson-dealers. Dit apparaat:
- Vereist voor ingebruikname van het audiosysteem
- Aanbevolen voor INSTALLATIE van de luidspreker.
WAARSCHUWINGDe veiligheid van de berijder en de passagier is afhankelijk van de correcte montage van deze set. Volg de juiste stappen uit de servicehandleiding. Als u niet zeker weet of u de procedure correct kunt uitvoeren of als u niet beschikt over het juiste gereedschap, laat de installatie dan over aan een Harley-Davidson-dealer. Incorrecte montage van deze set kan ernstig of dodelijk letsel tot gevolg hebben. (00333b)
OPMERKING
In dit instructieblad wordt verwezen naar informatie in de servicehandleiding. Voor installatie is een servicehandleiding voor dit modeljaar/model motorfiets vereist. Deze is verkrijgbaar bij een Harley-Davidson-dealer.
Elektrische overbelasting
WAARSCHUWINGBij het installeren van een elektrische accessoire moet u controleren of het maximale amperage van de zekering of stroomonderbreker die het circuit beschermt dat u wijzigt, niet wordt overschreden. Het overschrijden van het maximale amperage kan leiden tot defecten in het elektrische systeem, hetgeen ernstig of dodelijk letsel tot gevolg kan hebben. (00310a)
MEDEDELING
U kunt u het oplaadsysteem van het motorvoertuig overbelasten indien u te veel elektrische accessoires aanbrengt. Als de op een bepaald moment gebruikte accessoires samen meer stroom verbruiken dan het laadsysteem kan opwekken, kan de accu als gevolg van het stroomverbruik leegraken waardoor er schade aan het elektrische systeem van de motorfiets kan ontstaan. (00211d)
De aankoop van deze kit geeft u toegang tot speciaal ontwikkelde geluid equalizer software die gebruikt wordt met het Geavanceerd Audiosysteem Deze unieke equalizerfunctie werd ontworpen om de prestaties en de geluidsrespons van de lagere BOOM! Audio speakers te optimaliseren. Wanneer deze set niet door een Harley-Davidson-dealer wordt geïnstalleerd, is deze speciale equalizersoftware gratis verkrijgbaar bij een dealer via Digital Technician II. Werkplaatsuurtarief van de dealer kan in aanmerking genomen worden voor deze procedure.
Deze versterker vereist tot 8 ampère meer stroom van het elektrisch systeem.
Setinhoud
Zie Afbeelding 2 en Tabel 1 .
VOORBEREIDING
WAARSCHUWINGOm te voorkomen dat de motorfiets per ongeluk start, met ernstig of dodelijk letsel tot gevolg, moet eerst de hoofdzekering worden verwijderd. (00251b)
- Raadpleeg de servicehandleiding. Verwijder de hoofdzekering.
MONTAGE
- Zie Afbeelding 1 . Verwijder de vier verzonken moeren (1) uit elke luidsprekerbehuizing. Monteer opsluitmoeren (2) van binnenuit in elk gat van de behuizingen.
- Sluit de luidsprekerdraadconnectoren aan de binnenkant van de luidsprekerbehuizing aan op de platte aansluitklemmen aan de achterkant van de nieuwe woofer aan de achterzijde. Doordat de platte aansluitpennen verschillend van grootte zijn, is verkeerd aansluiten niet mogelijk.
- Zie Afbeelding 2 . Sluit de tweewegconnector van de luidsprekerdraadboom [36TB en 37TB] aan op de connector (B) van de tweeter/middentonen-luidspreker.
OPMERKING
De luidsprekers achter zijn links en rechts verschillend. Op de sierring van de rechter luidspreker staat aan de bovenkant de tekst 'BOOM! AUDIO STAGE II'. Op de linker luidspreker staat geen tekst.
- Connector [36TB] is voor de rechter luidspreker.
- Connector [37TB] is voor de linker luidspreker.
| 1. | Draai de luidsprekersamenstelling (1) zodat de tweeterbrug (A) zich 45° buiten de top bevindt. | |
| 2. | Monteer de luidspreker met de vier eerder verwijderde bouten (C) op de luidsprekerbehuizing. a. Draai de bouten voorzichtig in zodat de opsluitmoeren niet uit de montagegaten vallen. b. Gebruik een gekruist patroon om alle vier de schroeven aan te draaien. Koppel: 1,13–10 N·m (10–89 in-lbs) | |
| 3. | Herhaal stap 1 t/m 5 voor de andere luidsprekerbehuizing aan de achterzijde. |
| 1 | Verzonken moer verwijderen (4) |
| 2 | Opsluitmoer plaatsen (4) |

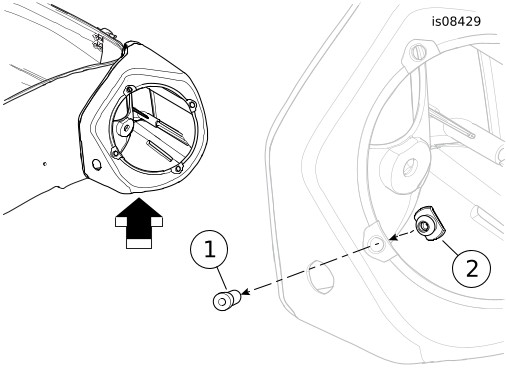

Afbeelding 1. Moeren van luidsprekerbehuizing achter verwijderen en plaatsen
VOLTOOIING
OPMERKING
Controleer, om mogelijke beschadiging van de geluidsinstallatie te voorkomen, of het contactslot en het audiosysteem op OFF (uit) staan, voordat u de hoofdzekering installeert.
MEDEDELING
De radio EQ MOET door een Harley-Davidson-dealer worden geüpdatet VOORDAT het audiosysteem mag worden gebruikt. Als het audiosysteem gebruikt wordt voordat de radio EQ geüpdatet is, raken de luidsprekers ONMIDDELLIJK beschadigd. (00645d)
- Raadpleeg de servicehandleiding. Monteer de hoofdzekering.
- Ga naar een Harley-Davidson-dealer om de radio EQ met de Digital Technician II te laten updaten.
- Zet het contact ON (aan), maar start de motorfiets niet.
- Raadpleeg het hoofdstuk over het BOOM! BOX-INFOTAINMENTSYSTEEM van de gebruikershandleiding. Zet de radio ON (aan). Controleer dat alle luidsprekers functioneren en dat de volumeregelaar voor/achter goed werkt. Controleer de luidsprekerbedrading als dat niet het geval is.
IN GEBRUIK
Voorkom direct contact van de hogedrukreiniger met de speakergrilles. Anders kunnen de luidsprekers beschadigd raken.
SERVICEONDERDELEN
Afbeelding 2. Serviceonderdelen, BOOM! Audio Stage II luidsprekerset achter
Tabel 1. Serviceonderdelen
Onderdeel | Beschrijving (aantal) | Onderdeelnummer |
|---|---|---|
1 | Luidspreker, achter (links) (bevat items 2 t/m 4) (rechts) (bevat items 2 t/m 4) | . 76000886 76000885 |
2 |
| Niet afzonderlijk verkrijgbaar |
3 |
| Niet afzonderlijk verkrijgbaar |
4 |
| Niet afzonderlijk verkrijgbaar |
5 | Opsluitmoer (8) | 10100064 |
Onderdelen genoemd in de tekst, maar niet bij de set inbegrepen. | ||
A | Tweeter | |
B | Connector tweeter/middentonen | |
C | Oorspronkelijke bout (8) | |
