KIT DE HAUT-PARLEURS TOUR-PAK BOOM! AUDIO STAGE II
941000572019-01-31
GÉNÉRALITÉS
Il est recommandé de confier le montage à votre concessionnaire.
Numéro de kit
76000952
Modèles
Pour obtenir des informations sur l’ajustement au modèle, consulter le catalogue P&A de vente au détail ou la section Parts and Accessories (Pièces et accessoires) sur le site www.harley-davidson.com (en anglais uniquement).
Exigences relatives à la pose
REMARQUE
NE PAS mélanger dans le même véhicule les haut-parleurs de Stage I et de Stage II.
Ces haut-parleurs sont destinés UNIQUEMENT aux systèmes audio Harley-Davidson 2014 et ultérieurs . L'utilisation de ces haut-parleurs sur les systèmes audio Harley-Davidson de 2006 à 2013 les ENDOMMAGERA de façon permanente. L';utilisation de ces haut-parleurs sur les systèmes audio Harley-Davidson de 2005 ou antérieurs ENDOMMAGERA de façon permanente ces systèmes.
AVIS
L'égalisation radio DOIT être mise à jour par un concessionnaire Harley-Davidson AVANT de mettre en marche le système audio. La mise en marche du système audio avant la mise à jour de l’égalisation radio endommagera IMMÉDIATEMENT les haut-parleurs. (00645d)
La mise à jour de l'égalisation radio à l'aide de l'outil de diagnostic Digital Technician® II est uniquement disponible chez les concessionnaires Harley-Davidson agréés. Le recours à cet outil :
  • Est obligatoire avant l'UTILISATION du système audio.
  • Est recommandé avant l’INSTALLATION des haut-parleurs
AVERTISSEMENT
La sécurité du conducteur et du passager dépend de la pose correcte de ce kit. Suivre les procédures du manuel d’entretien approprié. Si l'opérateur ne possède pas les compétences requises ou les outils appropriés pour effectuer la procédure, la pose doit être confiée à un concessionnaire Harley-Davidson. Une pose incorrecte de ce kit risque de causer la mort ou des blessures graves. (00333b)
REMARQUE
Cette fiche d'instructions renvoie aux informations du manuel d'entretien. Il est nécessaire d'utiliser un manuel d'entretien correspondant au modèle et à l'année de la moto pour cette installation. Il est disponible auprès d'un concessionnaire Harley-Davidson.
Surcharge électrique
AVERTISSEMENT
Pour installer tout accessoire électrique, s’assurer de ne pas dépasser l’intensité maximale du fusible ou du disjoncteur qui protège le circuit modifié. Si l’intensité maximum est dépassée, cela peut conduire à des défaillances électriques qui pourraient causer la mort ou des blessures graves. (00310a)
AVIS
Il est possible de surcharger le système de charge du véhicule en ajoutant trop d’accessoires électriques. Si l’ensemble des accessoires électriques en marche à un moment quelconque consomme plus de courant électrique que celui produit par le circuit de charge de la moto, cette consommation électrique peut entraîner la décharge de la batterie et la détérioration du circuit électrique du véhicule. (00211d)
L'achat de ce kit vous donne accès à un logiciel d'égalisation sonore spécialement développé et utilisé avec le système audio avancé. Cette égalisation unique a été conçue pour optimiser les performances et la réponse sonore des haut-parleurs BOOM! Audio de carénage inférieur. Si ce n’est pas un concessionnaire Harley-Davidson qui installe ce kit, ce logiciel spécial d’égalisation est disponible gratuitement chez tout concessionnaire, par l’intermédiaire de Digital Technician II. Les tarifs de main-d'œuvre du concessionnaire peuvent s'appliquer à la procédure de mise à niveau.
Cet amplificateur nécessite jusqu'à 8 ampères de courant supplémentaire du système électrique.
Contenu du kit
Voir Figure 2 et Tableau 1 .
PRÉPARATION
AVERTISSEMENT
Pour éviter tout démarrage accidentel de la moto, risquant d'entraîner la mort ou des blessures graves, déposer le fusible principal avant de poursuivre. (00251b)
  1. Consulter le manuel d'entretien. Déposer le fusible principal.
POSE

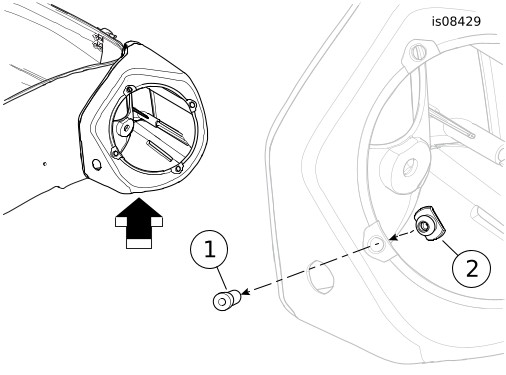

  1. Voir Figure 1 . Retirer les quatre écrous-douilles (1) de chaque enceinte de haut-parleur. Insérer les écrous captifs (2) dans chaque orifice interne des enceintes.
  2. Relier les connecteurs de fil de haut-parleur qui se trouvent à l'intérieur de l'enceinte aux bornes embrochables situées à l'arrière du nouveau haut-parleur de graves. Les contacts embrochables de différentes tailles permettent d'éviter tout branchement incorrect.
    3. REMARQUE
    Les haut-parleurs arrière correspondent chacun à un côté. Sur la partie supérieure de l'anneau de garniture du haut-parleur droit figure l'inscription « BOOM! AUDIO STAGE II ». Sur le haut-parleur gauche, il n'y a rien d'inscrit.
  3. Voir Figure 2 . Raccorder les connecteurs audio bidirectionnels du faisceau d'amplificateur [36TB et 37TB] au connecteur du haut-parleur des moyens et des aigus (B) :
  • Le connecteur [36TB] au haut-parleur droit.
  • Le connecteur [37TB] au haut-parleur gauche.
1. Tourner l'ensemble de haut-parleur (1) de manière à ce que la barrette du haut-parleur des aigus (A) se trouve à 45 degrés du sommet, vers l'extérieur.
2. Installer l'ensemble de haut-parleur sur l'enceinte à l'aide des quatre vis (C) retirées précédemment.
a. Amorcer les vis avec précaution afin d'éviter que les écrous captifs passent au travers des orifices de montage.
b. Utilisez un modèle transversal pour serrer les quatre vices.
Couple : 1,13–10 N·m (10–89 in-lbs)
3. Répéter les étapes 1 à 5 pour l'autre enceinte de haut-parleur.
1Retirer l'écrou-douille (4).
2Installer l'écrou captif (4).
Figure 1. Retrait et remise en place des écrous des enceintes de haut-parleurs arrière
FIN
REMARQUE
Pour éviter tout dommage au niveau du système audio, vérifier que le contact et le système audio sont éteints (OFF) avant de procéder à l'installation du fusible principal.
AVIS
L'égalisation radio DOIT être mise à jour par un concessionnaire Harley-Davidson AVANT de mettre en marche le système audio. La mise en marche du système audio avant la mise à jour de l’égalisation radio endommagera IMMÉDIATEMENT les haut-parleurs. (00645d)
  1. Consulter le manuel d'entretien. Poser le fusible principal.
  2. Demander à un concessionnaire Harley-Davidson de mettre à jour l’égalisation radio à l’aide de Digital Technician II.
  3. Mettre le contact, sans démarrer la moto.
  4. Se reporter à la section SYSTÈME D'INFODIVERTISSEMENT BOOM! BOX du manuel du propriétaire. Allumer la radio. S’assurer que tous les haut-parleurs fonctionnent et que la fonction d’équilibreur avant/arrière fonctionne correctement. Si non, vérifier le câblage de haut-parleur.
PENDANT L'UTILISATION
Éviter de laver à haute pression les grilles de haut-parleur. Les haut-parleurs risquent de subir des dommages.
PIÈCES DE RECHANGE
Figure 2. Pièces de rechange, kit de haut-parleurs arrière BOOM! Audio Stage II
Tableau 1. Pièces de rechange
Article
Description (quantité)
Numéros de pièce
1
Ensemble de haut-parleur, nacelle arrière
(gauche) (comprend les articles 2 à 4)
(droit) (comprend les éléments 2 à 4)
.
76000886
76000885
2
  • Ensemble de haut-parleur, haut-parleur de graves
Non vendue séparément
3
  • Ensemble de haut-parleur, Tweeter/médian
Non vendue séparément
4
  • Vis, tête plate (3)
Non vendue séparément
5
Écrou captif (8)
10100064
Articles mentionnés dans le texte mais non inclus dans le kit.
A
Haut-parleur d'aigus
B
Connecteur du haut-parleur des moyens et des aigus
C
Vis d'origine (8)
