ערכת רמקולים TOUR-PAK מדור II של BOOM! AUDIO
941000572019-01-31
כללי
מומלצת התקנה אצל סוכן.
מספר ערכה
76000952
דגמים
למידע אודות התאמה לדגם, עיין בסעיף P & A בקטלוג הקמעונאי או בפרק על חלקים ואביזרים של www.harley-davidson.com (אנגלית בלבד).
דרישות התקנה
הערה
אסור בהחלט להתקין יחד רמקולים מדור I ומדור II באותו רכב.
רמקולים אלה מיועדים לשימוש אך ורק עם מערכות שמע בדגמי Harley-Davidson משנת הדגם 2014 ומעלה . שימוש ברמקולים אלה עם מערכות שמע בדגמי Harley-Davidson מהשנים 2006-2013 יגרום נזק בלתי-הפיך לרמקולים אלה. שימוש ברמקולים אלה עם מערכות שמע בדגמי Harley-Davidson משנת הדגם 2005 ומטהיגרום נזק בלתי-הפיך למערכות אלה.
התראה
חובה לעדכן את האקוולייזר של הרדיו אצל סוכן Harley-Davidson לפני הפעלת מערכת השמע. הפעלת מערכת השמע לפני עדכון האקוולייזר יפגע מיד ברמקולים. (00645d)
ניתן לבצע עדכון של האקוולייזר ברדיו באמצעות כלי האבחון Digital Technician ® II אך ורק אצל סוכנים מורשים של Harley-Davidson. כלי זה הוא:
  • נדרש לפני ההפעלה של מערכת שמע.
  • מומלץ לפני התקנת הרמקול
אזהרה
הבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. השתמש בהליכי הטיפול המתאימים שבמדריך. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00333b)
הערה
גיליון הנחיות זה מתייחס למידע במדריך השירות. מדריך שירות לאופנועים משנה/דגם זה נדרש להתקנה זו. ניתן לקבל מדריך זה בסוכנויות Harley-Davidson.
עומס יתר חשמלי
אזהרה
בעת התקנת אביזר חשמלי כלשהו, הקפד שלא לחרוג מעבר לדירוג המרבי של עוצמת הזרם המרבית של הנתיך או מפסק המעגל המגן על המעגל שבו מבוצע השינוי. חריגה מעבר לעוצמת הזרם המרבית עלולה לגרום לתקלות חשמליות, וכתוצאה מכך לגרום למוות או פציעה חמורה. (00310a)
התראה
ניתן להעמיס יתר על המידה את מערכת הטעינה של הרכב על ידי הוספת יותר מדי אביזרי חשמל. אם כלל הציוד החשמלי הפועל בעת ובעונה אחת צורך יותר חשמל מכפי שהמערכת יכולה להפיק, צריכת החשמל עלולה לגרום להתרוקנות המצבר ולגרום נזק למערכת החשמל של הרכב. (00211d)
רכישת ערכה זו מקנה לך זכות לקבלת תוכנה מיוחדת שפותחה לעיבוד צלילים המשמשת יחד עם מערכת השמע המתקדמת. יכולת עיבוד ייחודית זו של הצלילים נועדה להשיג ביצועים והיענות קול מיטביים של הרמקולים התחתונים של מערכת BOOM! Audio המותקנים במעטפת. אם ערכה זו אינה מותקנת אצל סוכן Harley-Davidson, תוכנה זו לעיבוד צלילים זמינה ללא עלות דרך Digital Technician II אצל כל סוכן. ייתכן שיידרש תשלום שעות עבודה של הסוכן עבור נוהל השדרוג.
למגבר זה נדרש זרם נוסף של עד 8 אמפרים ממערכת החשמל.
תכולת הערכה
ראה איור 2 ו טבלה 1 .
הכנה
אזהרה
כדי למנוע התנעה בשוגג של הרכב העלולה לגרום למוות או פציעה חמורה, הסר את הנתיך הראשי לפני שתמשיך. (00251b)
  1. עיין במדריך הטיפולים. הסר את הנתיך הראשי.
התקנה
  1. ראה איור 1 . הסר את ארבעת הדיבלים (1) מכל מארז רמקול. התקן את האומים הצפים (2) לתוך כל חור מהצד הפנימי של המארזים.
  2. חבר את מחברי חוט הרמקול בתוך מארז הרמקול למחברי הלהב בגב רמקול הוופר של יחידת בית הרמקול האחורי החדש . מחברי להב שונים בגודלם מונעים טעויות בהרכבה.
    3. הערה
    הרמקולים האחוריים מיועדים כל אחד לצד מסוים. טבעת העיטור של הרמקול הימני נושאת את הכיתוב "BOOM! AUDIO STAGE II" בחלק העליון. בצד שמאל אין שוב כיתוב.
  3. ראה איור 2 . חבר את מחברי השמע הדו-פיניים שברתמת המגבר [36TB ו-37TB] למחבר הטוויטר והטווח הבינוני (B).
  • מחבר [36TB] לרמקול ימני.
  • מחבר [37TB] לרמקול שמאלי.
1. סובב את מכלול הרמקול (1) כך שגשר הטוויטר (A) ימוקם בזווית של 45 מעלות כלפי חוץ הרכב מלמעלה.
2. התקן את מכלול הרמקול אל מארז הרמקול בעזרת ארבעת הברגים (C) שהסרת קודם.
a. התחל להבריג את הברגים בזהירות כדי להימנע מדחיפת האומים הצפים מעבר לחורי החיבור.
b. השתמש בדפוס כוכב כדי להדק את כל ארבעת הברגים.
מומנט סיבוב: 1,13–10 N·m (10–89 in-lbs)
3. חזור על שלבים 1-5 עבור מארז הרמקול האחורי הנותר.
1הסר את הדיבלים (4)
2התקן אומים צפים (4)

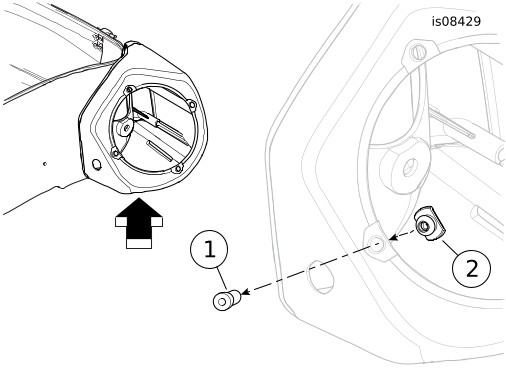

איור 1. הסר את אומי המארז של הרמקול האחורי והחלף אותם
סיום
הערה
כדי למנוע נזק אפשרי למערכת השמע ודא שההצתה ומערכת השמע כבויות לפני התקנת הנתיך הראשי.
התראה
חובה לעדכן את האקוולייזר של הרדיו אצל סוכן Harley-Davidson לפני הפעלת מערכת השמע. הפעלת מערכת השמע לפני עדכון האקוולייזר יפגע מיד ברמקולים. (00645d)
  1. עיין במדריך הטיפולים. התקן את הנתיך הראשי.
  2. גש לסוכן Harley-Davidson כדי לעדכן את האקוולייזר ברדיו באמצעות Digital Technician II.
  3. העבר את מערכת ההצתה למצב ON (מחובר), אבל אל תתניע את האופנוע.
  4. עיין בפרק מערכת הבידור והמידע של BOOM! BOX במדריך למשתמש. הפעל את הרדיו. ודא כי כל הרמקולים פועלים, ושתפקוד איזון הרמקולים מלפנים/מאחור ("פיידר") פועל באופן תקין. אם לא, בדוק את חיווט הרמקולים.
בשימוש
מנע מגע ישיר של סילון מים בלחץ עם שבכות הרמקולים. נזק עלול להיגרם לרמקולים.
חלקי שירות
איור 2. חלקי שירות, ערכת רמקולים אחוריים מדור II BOOM! AUDIO
טבלה 1. חלקי שירות
פריט
תיאור (כמות)
מספר חלק
1
מכלול הרמקול, יחידת בית הרמקול אחורית
(שמאל) (כולל פריטים 2-4)
(ימין) (כולל פריטים 2-4)
.
76000886
76000885
2
  • מכלול הרמקול, וופר
לא נמכר בנפרד
3
  • מכלול הרמקול, טוויטר/טווח בינוני
לא נמכר בנפרד
4
  • בורג, ראש שטוח (3)
לא נמכר בנפרד
5
אומים צפים (8)
10100064
פריטים שהוזכרו בטקסט אבל אינם נכללים בערכה.
A
טוויטר
B
מחבר טווח בינוני וטוויטר
C
בורג מקורי (8)
