BOOM! AUDIO STAGE II TOUR-PAK SPEAKER KIT

941000572019-01-31

VISPĀRĪGI

Tirgotāja veikta uzstādīšana ir ieteicama.

Komplekta numurs

76000952

Modeļi

Informāciju par modeļu saderību ar aprīkojumu skatiet P&A mazumtirdzniecības katalogā vai sadaļā Daļas un Piederumi vietnē www.harley-davidson.com (tikai angļu valodā).

Uzstādīšanas prasības

PIEZĪME

NEUZSTĀDIET Stage I un Stage II skaļruņus vienā un tajā pašā transportlīdzeklī.

Šie skaļruņi ir lietošanai TIKAI 2014. gadā un vēlāk ražotās Harley-Davidson audio sistēmās. Šo skaļruņu lietošana laikā no 2006.-2013. gadam ražotās Harley-Davidson audiosistēmās neatgriezeniski sabojās šos skaļruņus. Šo skaļruņu lietošana 2005.gadā vai agrāk ražotās Harley-Davidson audio sistēmās neatgriezeniski sabojās šos skaļruņus.

PAZIŅOJUMS

PIRMS audio sistēmas izmantošanas Harley-Davidson® izplatītājam ir JĀVEIC radio ekvalaizera atjaunināšana. Audio sistēmas izmantošana pirms radio ekvalaizera atjaunināšanas NEKAVĒJOTIES radīs skaļruņu bojājumus. (00645d)

Radio ekvalaizera atjauninājums, izmantojot Digital Technician^® II diagnostikas rīku, ir pieejams tikai pilnvarotiem Harley-Davidson izplatītājiem. Šis rīks ir:

Nepieciešama pirms audio sistēmu DARBĪBAS.
Ieteicama pirms skaļruņu INSTALĀCIJAS

BRĪDINĀJUMS

Braucēja un pasažiera drošība ir atkarīga no šī komplekta pareizās uzstādīšanas. Izmantojiet atbilstošas procedūras no apkopes rokasgrāmatas. Ja jums nav vajadzīgo prasmju vai instrumentu darba veikšanai, uzticiet uzstādīšanu Harley-Davidson® izplatītājam. Šī komplekta nepareiza uzstādīšana var izraisīt nāvi vai smagas traumas. (00333b)

PIEZĪME

Šī instrukciju lapa atspoguļo apkopes rokasgrāmatas informāciju. Lai veiktu uzstādīšanu, ir nepieciešama šī gada/modeļa motocikla apkopes rokasgrāmata. To var iegūt no Harley-Davidson® izplatītāja.

Elektriskā pārslodze

BRĪDINĀJUMS

Uzstādot elektriskos piederumus, nepārsniedziet drošinātāja vai jaudas slēdža maksimālo nominālo strāvas stiprumu, kas aizsargā attiecīgo ķēdi, kura tiek pārveidota. Maksimālā strāvas stipruma pārsniegšana var izraisīt elektriskus darbības traucējumus, kas savukārt var izraisīt nāves gadījumus vai nopietnus miesas bojājumus. (00310a)

PAZIŅOJUMS

Pievienojot pārāk daudz elektrisko piederumu, ir iespējams pārslogot transportlīdzekļa uzlādes sistēmu. Ja visi vienlaikus iedarbinātie elektriskie piederumi vienlaikus patērē vairāk elektriskās strāvas nekā transportlīdzekļa lādēšanas sistēma spēj ģenerēt, elektrības patēriņš var izlādēt akumulatoru un izraisīt bojājumus transportlīdzekļa elektriskajai sistēmai. (00211d)

Iegādājoties šo komplektu, jūs iegūstat īpaši izveidotu skaņas ekvalaizera sistēmu, kas tiek lietota kopā ar Advanced Audio sistēmu. Šis unikālais ekvalaizers tika radīts, lai optimizētu BOOM! Audio zemo frekvenču skaļruņu veiktspēju un skaņas dizainu. Ja komplektu nav uzstādījis Harley-Davidson izplatītājs, īpašā ekvalaizera programma ir pieejama bez maksas pie jebkura izplatītāja caur Digital Technician II. Atjauninājumu uzstādīšanas procedūrai var tikt piemērota izplatītāju darba samaksa.

Šim komplektam nepieciešams līdz 8 ampēriem vairāk strāvas no elektrosistēmas.

Komplekta saturs

Skatiet šeit: Attēls 2 un Tabula 1 .

SAGATAVOŠANA

BRĪDINĀJUMS

Lai novērstu nejaušas motocikla iedarbināšanas iespēju, kas var izraisīt nāves gadījumus vai nopietnus miesas bojājumus, pirms tālāku darbību veikšanas izņemiet galveno drošinātāju. (00251b)

Skatiet apkopes rokasgrāmatu. Izņemiet galveno drošinātāju.

UZSTĀDĪŠANA

Skatiet šeit: Attēls 1 . Noņemiet četrus lodīšu uzgriežņus (1) no katra skaļruņa korpusa. Lieciet sprostuzgriežņus (2) katrā caurumā no atvērumu iekšpusēm .
Ievietojiet skaļruņa vadu savienotājus skaļruņu atverē un pievienojiet lāpstveida termināļiem jaunā pakaļējā reproduktora skaļruņa korpusa aizmugurē. Dažāda izmēra lāpstveida kontakti novērš nepareizas montāžas iespēju.

PIEZĪME

Aizmugures skaļruņi atšķiras atkarībā no puses. Labās puses skaļruņa diskam virspusē ir uzraksts "BOOM! AUDIO STAGE II". Uz kreisās puses nav uzraksta.

Skatiet šeit: Attēls 2 . Savienojiet pastiprinātāja kabeļa divvirzienu audio savienotājus [36TB un 37TB] ar vidējo un augsto frekvenču savienotāju (B).

Savienotājs [36TB] labajam skaļrunim.
Savienotājs [37TB] kreisajam skaļrunim.

1.	Pagrieziet skaļruņa komplektāciju (1) tā, lai augsto frekvenču skaļruņa tilts (A) atrodas 45 grādu virzienā uz āru no augšpuses.
2.	Instalējiet skaļruņu komplektāciju skaļruņa korpusā ar četrām skrūvēm (C), kas iepriekš tika noņemtas. a. Uzmanīgi sāciet skrūvēt tā, lai sprostuzgriežņi neizspiestos cauri montāžas caurumiem. b. Izmantojiet krustenisku shēmu, lai pievilktu visas četras skrūves. Griezes moments: 1,13–10 N·m (10–89 in-lbs)
3.	Atkārtojiet soļus 1-5 atlikušajam aizmugurējā skaļruņa korpusam.

1	Noņemiet lodīšu uzgriezni (4)
2	Uzlieciet sprostuzgriezni (4)

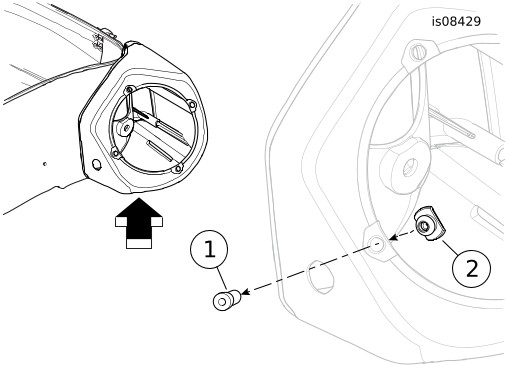

Attēls 1 Izņemiet un aizstājiet aizmugurējā skaļruņu korpusa uzgriežņus

PABEIGŠANA

PIEZĪME

Lai novērstu iespējamos skaņas sistēmas bojājumus, pirms galvenā drošinātāja uzstādīšanas pārbaudiet, vai aizdedze un audio sistēma ir izslēgtas.

PAZIŅOJUMS

Skatiet apkopes rokasgrāmatu. Uzstādīt galveno drošinātāju.
Sazinieties ar Harley-Davidson izplatītāju, lai atjauninātu radio ekvalaizeru, izmantojot Digital Technician II.
Pagrieziet aizdedzes slēdzi pozīcijā ON, bet nedarbiniet motociklu.
Skatiet īpašnieka rokasgrāmatas sadaļu BOOM! BOX INFORMĀCIJAS UN IZKLAIDES SISTĒMA. Ieslēdziet radio. Pārliecinieties, ka visi skaļruņi darbojas un priekšējā/aizmugurējā miksera funkcija darbojas pareizi. Ja tā nav, pārbaudiet skaļruņu elektroinstalāciju.

TIEK LIETOTS

Izvairieties no skaļruņu režģu tiešas mazgāšanas ar augstspiediena tīrītāju. Tas var radīt skaļruņu bojājumu.

APKOPES DAĻAS

Attēls 2 Apkopes daļas, BOOM! Audio Stage II Rear Speaker Kit

Tabula 1. Apkopes daļas

Elements	Apraksts (skaits)	Partijas numurs
1	Skaļruņa montāža, aizmugurējais korpuss (kreisais) (ietver daļas 2-4) (labais) (ietver daļas 2-4)	. 76000886 76000885
2	Skaļruņa montāža, reproduktors	Netiek pārdots atsevišķi
3	Skaļruņa montāža, augsto/vidējo frekvenču	Netiek pārdots atsevišķi
4	Skrūve, plakanā galviņa (3)	Netiek pārdots atsevišķi
5	Sprostuzgrieznis (8)	10100064
Tekstā minētie elementi, kas nav iekļauti komplektā.
A	Augsto frekvenču
B	Vidējo un augsto frekvenču savienotājs
C	Oriģinālā skrūve (8)
