KIT PEMBESAR SUARA TOUR-PAK PERINGKAT AUDIO II BOOM!
941000572019-01-31
UMUM
Pemasangan oleh pengedar disyorkan.
Nombor Kit
76000952
Model
Untuk maklumat perlengkapan model, lihat katalog runcit P&A atau seksyen Bahagian dan Aksesori di www.harley-davidson.com (Bahasa Inggeris sahaja).
Keperluan bagi Pemasangan
CATATAN
JANGAN campurkan pembesar suara Peringkat I dan Peringkat II pada kenderaan yang sama.
Pembesar suara ini sesuai digunakan pada sistem audio Harley-Davidson 2014 dan kemudian SAHAJA. Penggunaan pembesar suara ini pada sistem audio Harley-Davidson 2006-2013 AKAN menyebabkan kerosakan kekal pada pembesar suara. Penggunaan pembesar suara ini pada sistem audio Harley-Davidson 2005 atau sebelumnyaAKAN menyebabkan kerosakan kekal pada sistem.
NOTIS
Radio EQ MESTI dikemas kini oleh pengedar Harley-Davidson SEBELUM mengendalikan sistem audio. Pengendalian sistem audio sebelum pengemaskinian radio EQ akan SEGERA merosakkan pembesar suara. (00645d)
Kemas kini Radio EQ menggunakan alat diagnostik Juruteknik Digital ® II hanya tersedia melalui pengedar berdaftar Harley-Davidson. Alat ini:
  • Diperlukan sebelum OPERASI sistem audio.
  • Disyorkan sebelum PEMASANGAN pembesar suara
AMARAN
Keselamatan penunggang dan pembonceng bergantung pada pemasangan kit yang betul. Gunakan prosedur manual servis yang sesuai. Jika anda tidak berkeupayaan atau tidak memiliki alat yang betul untuk melakukan prosedur ini, minta pengedar Harley-Davidson memasangkannya. Pemasangan kit ini yang tidak betul boleh membawa maut atau kecederaan serius. (00333b)
CATATAN
Lembaran arahan ini merujuk kepada maklumat dalam manual servis. Manual servis bagi motosikal tahun/model ini diperlukan untuk pemasangan ini. Ia boleh didapati daripada pengedar Harley-Davidson.
Elektrik Berlebihan
AMARAN
Apabila memasang apa-apa aksesori elektrik, pastikan untuk tidak melebihi kadaran keamperan maksimum bagi fius atau pemutus litar yang melindungi litar terjejas yang diubah suai. Melebihi keamperan maksimum boleh menyebabkan kegagalan elektrik, dan membawa maut atau kecederaan serius. (00310a)
NOTIS
Menambah terlalu banyak aksesori elektrik boleh terlebih membebankan sistem pengecasan. Jika penggunaan elektrik bagi gabungan aksesori elektrik yang beroperasi pada bila-bila satu masa melebihi arus elektrik yang dihasilkan oleh sistem pengecasan kenderaan, penggunaan elektrik ini boleh menyahcas bateri dan merosakkan sistem elektrik kenderaan. (00211d)
Pembelian kit ini melayakkan anda untuk mendapatkan perisian penyamaan bunyi khas yang boleh digunakan dengan Sistem Audio Lanjutan. Penyamaan unik ini dirangka untuk mengoptimumkan prestasi dan respons bunyi pembesar suara BOOM! Audio pada reraut bawah. Jika kit ini tidak dipasang oleh pengedar Harley-Davidson, perisian penyamaan khas ini boleh didapati percuma daripada mana-mana pengedar melalui Juruteknik Digital II. Prosedur naik taraf tertakluk pada kadar buruh pengedar.
Penguat ini memerlukan sehingga 8 ampere lebih banyak arus berbanding sistem elektrik.
Kandungan Kit
Lihat Rajah 2 dan Jadual 1 .
PENYEDIAAN
AMARAN
Untuk mengelakkan pemulaan kenderaan tidak sengaja yang boleh menyebabkan kematian atau kecederaan serius, tanggalkan fius utama sebelum meneruskan. (00251b)
  1. Lihat manual servis. Tanggalkan fius utama.
PEMASANGAN
  1. Lihat Rajah 1 . Tanggalkan empat nat well (1) daripada setiap penutup pembesar suara. Pasang nat kaptif (2) ke dalam setiap lubang dari dalam penutup.
  2. Sambungkan penyambung wayar pembesar suara dalam penutup pembesar suara kepada terminal penceduk di belakang pembesar suara wufer pod belakang baharu . Sentuhan penceduk yang berlainan saiz mencegah pemasangan yang tidak betul.
    3. CATATAN
    Pembesar suara belakang adalah dikhususkan menurut sisi. Gegelang trim pembesar suara sebelah kanan mempunyai teks “PERINGKAT II AUDIO BOOM!” di bahagian atas. Sebelah kiri tidak mempunyai teks.
  3. Lihat Rajah 2 . Sambungkan penyambung audio dua hala pada abah-abah penguat [36TB dan 37TB] kepada penyambung julat sederhana dan twiter (D).
  • Penyambung [36TB] ke pembesar suara kanan.
  • Penyambung [37TB] ke pembesar suara kiri.
1. Putarkan pemasangan pembesar suara (1) supaya penghubung twiter (A) berada 45 darjah ke luar dari bahagian atas.
2. Pasang pemasangan pembesar suara pada penutup pembesar suara dengan empat skru (C) yang ditanggalkan terlebih dahulu.
a. Mula masukkan skru dengan berhati-hati untuk mengelak daripada menolak nat kaptif menerusi lubang lekapan.
b. Gunakan corak melintang untuk mengetatkan semua empat skru.
Tork: 1,13–10 N·m (10–89 in-lbs)
3. Ulangi langkah 1-5 bagi lebihan penutup pembesar suara belakang.
1Tanggalkan nat well (4)
2Pasang nat captive (4)

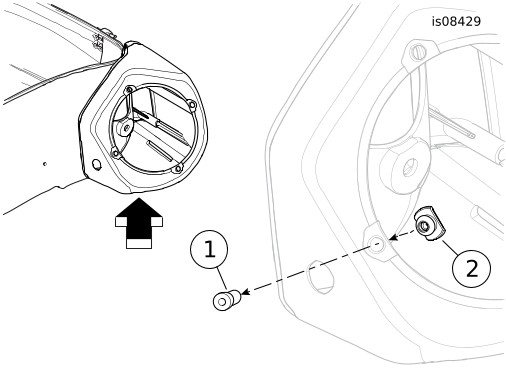

Rajah 1. Tanggalkan dan Gantikan Nat Penutup Pembesar Suara Belakang
SIAP
CATATAN
Bagi mengelakkan kemungkinan kerosakan pada sistem audio, sahkan bahawa sistem pencucuhan dan audio DIMATIKAN sebelum memasang fius utama.
NOTIS
Radio EQ MESTI dikemas kini oleh pengedar Harley-Davidson SEBELUM mengendalikan sistem audio. Pengendalian sistem audio sebelum pengemaskinian radio EQ akan SEGERA merosakkan pembesar suara. (00645d)
  1. Lihat manual servis. Pasangkan fius utama.
  2. Minta pengedar Harley-Davidson mengemas kini radio EQ menggunakan Juruteknik Digital II.
  3. HIDUPKAN suis nyalaan, tetapi jangan mulakan motosikal.
  4. Rujuk kepada bahagian SISTEM MAKLUMAT HIBUR BOOM! BOX dalam manual pemilik. HIDUPKAN radio. Pastikan semua pembesar suara berfungsi dan fungsi pemudar depan/belakang beroperasi dengan betul. Jika tidak, periksa pendawaian pembesar suara.
SEDANG DIGUNAKAN
Elakkan sesendal tekanan daripada bersentuhan dengan gril pembesar suara. Pembesar suara boleh menjadi rosak.
BAHAGIAN SERVIS
Rajah 2. Bahagian Servis, Kit Pembesar Suara Belakang Peringkat Audio II BOOM!
Jadual 1. Bahagian Servis
Item
Huraian (Kuantiti)
Nombor Alat Ganti
1
Pemasangan pembesar suara, pod belakang
(kiri) (termasuk item 2-4)
(kanan) (termasuk item 2-4)
.
76000886
76000885
2
  • Pemasangan pembesar suara, wufer
Tidak dijual secara berasingan
3
  • Pemasangan pembesar suara, twiter/julat sederhana
Tidak dijual secara berasingan
4
  • Skru, kepala rata (3)
Tidak dijual secara berasingan
5
Nat captive (8)
10100064
Item disebut dalam teks, tetapi tidak termasuk dalam kit.
A
Twiter
B
Penyambung julat sederhana dan twiter
C
Skru asal (8)
