BOOM! AUDIO STAGE II TOUR-PAK SPEAKER KIT
941000572019-01-31
ĠENERALI
Installazzjoni minn aġent hija rakkomandata.
IN-NUMRU TAL-KITT
76000952
Mudelli
Għal informazzjoni dwar l-installazzjoni tal-mudell, ara l-katalgu tal-bejgħ P&A jew is-sezzjoni tal-Parts u l-Aċċessorji fuq www.harley-davidson.com (Ingliż biss).
Ħtiġiet tal-Installazzjoni
NOTA
Tħallatx l-ispikers Stage I u Stage II Stage fuq l-istess sistema.
Dawn l-ispikers huma BISS għall-użu fuq sistemi tal-awdjo tal-Harley Davidson 2014 u aktar tard. L-użu ta ' dawn l-ispikers fuq sistemi tal-awdjo Harley-Davidson 2006-2013 se jagħmlu ħsara permanenti lill-ispikers. L-użu ta’ dawn l-ispikers fuq sistemi ta’ awdjo Harley-Davidson 2005 jew iktar qabel se jagħmlu ħsara permanenti lill-ispikers.
AVVIŻ
Ir-Radju EQ BILFORS irid jiġi aġġornat minn aġent tal-Harley-Davidson qabel li topera is-sistema tal-awdjo. It-tħaddim tas-sistema tal-awdjo qabel l-update tar-radju EQ se ssir IMMEDJATAMENT ħsara lill-ispikers. (00645d)
L-aġġornament l-EQ tar-Radju bl-użu tal-għodda tad-dijanjosi tad-Digital Technician ® II huwa disponibbli biss permezz ta' negozjanti Harley-Davidson awtorizzati. Din l-għodda hija:
  • Meħtieġa qabel l-OPERAZZJONI tas-sistema tal-awdjo.
  • Rakkomandat qabel l-INSTALLAZZJONI tal-ispiker
TWISSIJA
Is-sigurtà tas-sewwieq u l-passiġġieri jiddependu fuq l-installazzjoni korretta ta' dan il-kit. Uża l-proċeduri ta’ fuq il-manwal tas-srvice kif xieraq. Jekk il-proċedura mhijiex fi ħdan l-kapaċitajiet tiegħek jew m’għandekx l-għodda korretta, ħalli aġent tal-Harley-Davidson iwettaq l-installazzjoni hu. Operazzjoni mhux xierqa ta’ dan il-kit tista’ twassal għal mewt jew korriment serju. (00333b)
NOTA
Din il-folja tal-istruzzjonijiet tagħmel referenza għall-informazzjoni tal-manwal tas-servizz. Manwal tas-servizz għall-mutur ta’ din is-sena/mudell hija meħtieġa għal din l-installazzjoni. Disponibbli mingħand negozjant ta’ Harley Davidson.
Tagħbija Elettrika Żejda
TWISSIJA
Meta tinstalla xi aċċessorju elettriku, kun ċert li ma jaqbiżx il-klassifikazzjoni massima tal-amperage tal-fuse jew tas-circuit breaker li jipproteġi ċ-ċirkwit l-affettwat li jkun qed jiġi modifikat. Li teċċedi l-amperage massimu jista’ twassal għal ħsarat elettriċi, li jistgħu jirriżultaw f’mewt jew korriment serju. (00310a)
AVVIŻ
Huwa possibbli li tgħabbi żżejjed is-sistema tal-iċċarġjar tal-vettura billi żżid wisq aċċessorji elettriċi. Jekk l-aċċessorji elettriċi magħquda li qed joperaw fi kwalunkwe ħin jikkunsmaw iktar kurrent elettriku milli s-sistema taċ-charging tista’ tipproduċi, il-konsum tal-elettriku jista’ jwaqqa’ l-batterija u jikkawża ħsara lis-sistema elettrika tal-vettura. (00211d)
Ix-xiri ta ' dan il-kit jintitolak għal ekwalizzazzjoni tal-ħoss żviluppat b’mod speċifiku permezz ta’ software li huwa użat permezz ta’ Sistema ta’ Awdjo Avvanzata. Din l-ekwalizzazzjoni unika ġiet iddisinjata biex tottimizza l-prestazzjoni u rispons tal-ħoss tal-ispikers ta’ taħt tal-fairing BOOM! Audio Jekk dan il-kit mhuwiex installat minn negozjant ta’ Harley-Davidson, dan is-software ta' ekwalizzazzjoni speċjali huwa disponibbli mingħajr ħlas mingħand kull negozjant permezz tad-Digital Technician II. Ir-rati tax-xogħol tan-negozjant jistgħu japplikaw għall-proċedura ta' aġġornament.
Dan il-amplifikatur jeħtieġ sa 8 amps ta’ aktar kurrent mis-sistema elettrika.
Kontenut tal-Kit
Ara Figura 2 u Tabella 1 .
PREPARAZZJONI
TWISSIJA
Biex tevita milli l-magna tixgħel b’mod aċċidentali, li jista’ jikkawża mewt jew korriment serju, skonnettja l-fuż ewlieni qabel ma tipproċedi. (00251b)
  1. Ara l-Manwali tas-Servizz. Tneħħija tal-fjus prinċipali.
INSTALLAZZJONI
  1. Ara Figura 1 . Neħħi l-erba’ skorfini (well nuts) (1) mill-kompartiment ta’ kull speaker. Installa l-iskorfini tat-tip captive (2) f ' kull toqba min-naħa ta’ ġewwa tal-kompartimenti.
  2. Għaqqad il-konnetturi tal-wajer li hemm ġewwa l-kompartiment tal-ispeaker mal-ispade terminals (forma ta’ pala) fuq in-naħa ta’ wara tar-rear pod woofer speaker il-ġdid . Qisien differenti tal-ispade contacts (kuntatti forma ta’ pala) jipprevjenu assemblaġġ ħażin.
    3. NOTA
    L-iSpeakers ta’ fuq wara huma speċifiċi għall-ġnub. Iċ-ċirku ta’ tberfila tal-ispeaker tan-naħa tal-lemin għandu l-kliem "BOOM! AUDIO STAGE II" fuq in-naħa ta’ fuq. Ma hemm l-ebda test fuq in-naħa tax-xellug.
  3. Ara Figura 2 . Ikkonnettja l-konnetturi tal-awdjo tat-tip two-way fuq l-arneż tal-amplifier [36TB u 37TB] mal-konnettur tat-tweeter u l-mid-range (B).
  • Konnettur [36TB] mal-ispeaker tal-lemin.
  • Konnettur [37TB] mal-ispeaker tax-xellug.
1. Dawwar l-assemblaġġ tal-ispeaker (1) sakemm it-tweeter bridge (A) ikun 45 grad ’l barra mit-tarf ta’ fuq.
2. Installa l-assemblaġġ tal-ispeaker fil-kompartiment tal-ispeaker bl-erba’ viti (C) li nqalgħu qabel.
a. Ibda dawwar il-viti bil-mod biex tevita li timbotta l-iskorfini (captive nuts) minn ġot-toqob tal-muntaġġ.
b. Uża mudell msallab (forma ta’ X) fil-mod ta’ kif tissikka l-erba’ viti minn wieħed għall-ieħor.
Momentum: 1,13–10 N·m (10–89 in-lbs)
3. Irrepeti passi 1-5 għall-kopertura tal-ispeaker l-ieħor ta’ fuq wara.
1Aqla’ l-iskorfina (well nut) (4)
2Installa skorfina tat-tip captive (4)

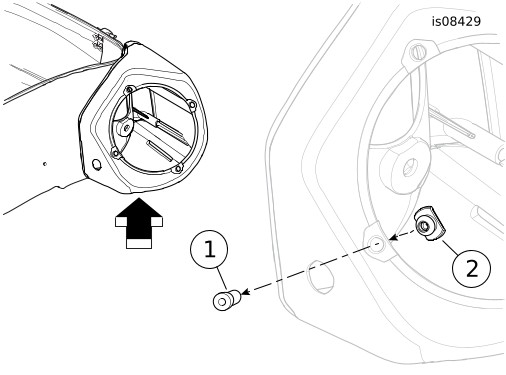

Figura 1. Biex Taqla’ u Tbiddel l-Iskorfini tal-Kompartiment tal-iSpeaker ta’ Wara
TLESTIJA
NOTA
Biex tevita l-possibbiltà li ssir ħsara fis-sistema tal-awdjo, ivverifika li s-sistemi tal-ignition u l-awdjo huma MITFIJIN (OFF) qabel tinstalla l-fjus prinċipali.
AVVIŻ
Ir-Radju EQ BILFORS irid jiġi aġġornat minn aġent tal-Harley-Davidson qabel li topera is-sistema tal-awdjo. It-tħaddim tas-sistema tal-awdjo qabel l-update tar-radju EQ se ssir IMMEDJATAMENT ħsara lill-ispikers. (00645d)
  1. Ara l-Manwali tas-Servizz. Installa l-fjus prinċipali.
  2. Ħalli negozjant tal-Harley-Davidson jaġġorna l-EQ tar-radju bl-użu tad-Digital Technician II.
  3. Dawwar l-iswiċċ tal-ignixin fuq ON, imma tqabbadx il-mutur.
  4. Irreferi għas-sezzjoni tal-manwal tas-sid tas-SISTEMA TAL-INFOTIANMENT BOOM! BOX. Ixgħel ir-radju. Żgura li l-ispikers kollha qegħdin jaħdmu u l-funzjoni tal-fader ta’ quddiem/ta’ wara qed joperaw b'mod korrett. Jekk le, iċċekkja l-wajering tal-ispiker.
QED JINTUŻA
Evita kuntatt dirett mal-gradilja tal-ispiker permezz pressure washer. Tista’ tirriżulta ħsara lill-ispikers.
PARTS TAS-SERVICE
Figura 2. Parts tas-Service, BOOM! Audio Stage II Rear Speaker Kit
Tabella 1. Parts tas-Service
Item
Deskrizzjoni (Kwantità)
In-Numru tal-Part
1
Assemblaġġ tal-iSpeaker, pod ta’ wara
(xellug) (jinkludi oġġetti 2-4)
(lemin) (jinkludi oġġetti 2-4)
.
76000886
76000885
2
  • Assemblaġġ tal-iSpeaker, woofer
Mhux mibjugħa separatament
3
  • Assemblaġġ tal-iSpeaker, tweeter/midrange
Mhux mibjugħa separatament
4
  • Vit, ras ċatta (3)
Mhux mibjugħa separatament
5
Skorfina (Captive nut) (8)
10100064
Oġġetti msemmija fit-test, imma mhux inklużi fil-kit:
A
Tweeter
B
Konnettur tal-mid-range u tweeter
C
Vit oriġinali (8)
