BOOM! ระบบเสียงชุดลำโพง TOUR-PAK ขั้น ll
941000572019-01-31
ทั่วไป
ขอแนะนำให้ทำการติดตั้งโดยผู้จำหน่าย
หมายเลขชุดอุปกรณ์
76000952
รุ่น
สำหรับข้อมูลที่สอดคล้องกับแต่ละรุ่น โปรดดูที่แคตตาล็อกขายปลีกของ P&A หรือส่วนชิ้นส่วนและอุปกรณ์เสริมของ www.harley-davidson.com (ภาษาอังกฤษเท่านั้น)
ข้อกำหนดในการติดตั้ง
หมายเหตุ
ห้ามนำลำโพง Stage I และ Stage II มารวมกันอยู่บนรถคันเดียวกัน
ลำโพงเหล่านี้ใช้สำหรับเฉพาะระบบเสียงของ Harley-Davidson ปี 2014 เป็นต้นมา การใช้งานลำโพงเหล่านี้กับระบบเสียงของ Harley-Davidson ปี 2006-2013 จะทำให้ลำโพงเสียหายอย่างถาวร การใช้งานลำโพงเหล่านี้กับระบบเสียงของ Harley-Davidson ปี 2005 หรือก่อนหน้าจะทำให้ระบบเหล่านั้นเสียหายอย่างถาวร
คำเตือน
EQ ของวิทยุจะต้องได้รับการอัปเดตโดยตัวแทน Harley-Davidson ก่อนที่จะใช้ระบบเสียง การใช้ระบบเสียงก่อนทำการอัปเดต EQ ของวิทยุจะทำให้ลำโพงเสียหายทันที (00645d)
การอัปเดต EQ ของวิทยุโดยใช้เครื่องมือการวินิจฉัย Digital Technician® II สามารถทำได้ผ่านตัวแทนจำหน่ายของ Harley-Davidson ที่ได้รับการรับรองเท่านั้น อุปกรณ์คือ:
- จำเป็น ก่อน การใช้งานระบบเสียง
- แนะนำ ก่อน การติดตั้งลำโพง
คำเตือนความปลอดภัยของผู้ขับขี่และผู้โดยสารขึ้นอยู่กับการติดตั้งชุดอุปกรณ์นี้อย่างถูกต้อง ใช้ขั้นตอนในคู่มือการให้บริการที่เหมาะสม หากคุณไม่สามารถดำเนินการหรือไม่มีเครื่องมือที่ถูกต้อง โปรดให้ตัวแทน Harley-Davidson ทำการติดตั้ง การติดตั้งอุปกรณ์นี้อย่างไม่เหมาะสมอาจส่งผลต่อการเสียชีวิตหรือการบาดเจ็บที่รุนแรง (00333b)
หมายเหตุ
เอกสารแนะนำฉบับนี้อ้างอิงจากข้อมูลคู่มือซ่อมบำรุง ต้องมีคู่มือซ่อมบำรุงสำหรับมอเตอร์ไซค์ปี/รุ่นนี้เพื่อทำการติดตั้ง ขอรับได้จากตัวแทนจำหน่าย Harley-Davidson
ไฟฟ้าเกินกำลัง
คำเตือนขณะติดตั้งอุปกรณ์ไฟฟ้า อย่าใช้กำลังไฟเกินกว่าของฟิวส์หรือเบรคเกอร์วงจรไฟฟ้า เพื่อป้องกันมิให้เกิดผลกระทบต่อวงจร กำลังไฟเกินกว่าที่กำหนดอาจทำให้ระบบไฟฟ้าไม่สามารถใช้งานได้ ซึ่งอาจส่งผลให้เกิดการเสียชีวิตหรือบาดเจ็บสาหัสได้ (00310a)
คำเตือน
การเพิ่มอุปกรณ์ไฟฟ้ามากเกินไปอาจทําให้ระบบชาร์จของรถรับโหลดมากเกินไปได้ หากเมื่อใดที่อุปกรณ์ไฟฟ้าที่เสริมเข้ามานั้นทำงานโดยใช้กระแสไฟมากกว่าที่ระบบชาร์จของรถจะสามารถผลิตได้ ระบบอาจหยุดชาร์จแบตเตอรี่และทำให้ระบบไฟฟ้าของรถเสียหายได้ (00211d)
การซื้อชุดอุปกรณ์นี้จะให้สิทธิ์คุณใช้ซอฟต์แวร์ปรับแต่งเสียงที่พัฒนาขึ้นเป็นพิเศษซึ่งใช้กับระบบเสียงขั้นสูง การปรับแต่งเสียงลักษณะเฉพาะนี้ออกแบบมาเพื่อเพิ่มประสิทธิภาพและการตอบสนองต่อเสียงของลำโพงช่วงล่างแฟริ่ง BOOM! Audio แม้ว่าชุดอุปกรณ์นี้ไม่ได้ติดตั้งโดยผู้จำหน่าย Harley-Davidson อย่างไรก็ตามซอฟต์แวร์ปรับแต่งเสียงพิเศษนี้มีให้ใช้โดยไม่คิดค่าใช้จ่ายจากผู้จำหน่ายทุกรายผ่าน Digital Technician II ผู้จำหน่ายอาจมีการคิดค่าแรงสำหรับกระบวนการอัปเกรด
เครื่องขยายเสียงนี้ต้องใช้กระแสไฟฟ้าเพิ่มถึง 8 แอมป์ จากระบบไฟฟ้า
การเตรียมการ
คำเตือนเพื่อเป็นการป้องกันการสตาร์ทเครื่องโดยไม่ได้ตั้งใจ ซึ่งอาจทำให้เกิดการเสียชีวิตหรือบาดเจ็บสาหัสได้ โปรดเอาฟิวส์หลักออกก่อนทำงานต่อ (00251b)
- ดูคู่มือซ่อมบำรุง เอาฟิวส์หลักออก
การติดตั้ง
- ดู รูปภาพ 1 ถอดน็อตชิวทั้งสี่ออกจากกล่องลำโพงแต่ละด้าน (1) ติดตั้งน็อตยึดตัวเมีย (2) ลงในรูแต่ละรูจาก ด้านใน กล่อง
- แนบหัวต่อสายไฟลำโพงด้านในกล่องลำโพงเข้ากับสเปดเทอร์มินัลที่ด้านหลังของฝักลำโพงวูฟเฟอร์ด้านหลัง ใหม่ ขนาดของสเปดที่แตกต่างกันป้องกันการประกอบที่ไม่เหมาะสม
- ดู รูปภาพ 2 เชื่อมต่อหัวต่อระบบเสียงสองทิศทางลงบนชุดมัดสายไฟเครื่องขยายเสียง [36TB และ 37TB] ลงบนหัวต่อลำโพงทวีตเตอร์และลำโพงเสียงกลาง (B)
หมายเหตุ
ลำโพงด้านหลังมีตำแหน่งเฉพาะ แหวนตัดลำโพงด้านขวามีข้อความ “BOOM! AUDIO STAGE ll” ที่ด้านบน ด้านซ้ายจะไม่มีข้อความ
- หัวต่อ [36TB] เข้ากับลำโพงขวา
- หัวต่อ [37TB] เข้ากับลำโพงซ้าย
| 1. | หมุนชุดประกอบลำโพง (1) เพื่อให้สะพานทวีตเตอร์ (A) ทำมุม 45 องศา ออกมาจากด้านบน | |
| 2. | ติดตั้งชุดประกอบลำโพงลงบนกล่องลำโพงด้วยสกรูสี่ตัว (C) ที่ถอดออกมาก่อนหน้านี้ a. เริ่มหมุนสกรูอย่างระมัดระวัง เพื่อหลีกเลี่ยงการดันน็อตยึดตัวเมียผ่านรูยึด b. ใช้รูปแบบไขว้ เพื่อขันสกรูทั่งสี่ให้แน่น แรงบิด: 1.13–10 N·m (10–89 in-lbs) | |
| 3. | ทำตามขั้นตอน 1-5 กับกล่องลำโพงด้านหลังที่เหลือ |
| 1 | ถอดน็อตชิว (4) |
| 2 | ใส่น็อตตัวเมีย (4) |

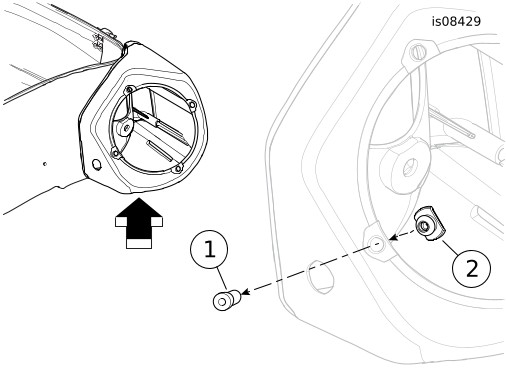

รูปภาพ 1 ถอดและเปลี่ยนน็อตกล่องลำโพงหลัง
การทำให้เสร็จสิ้น
หมายเหตุ
เพื่อป้องกันไม่ให้ระบบเสียงเสียหาย ให้ตรวจสอบว่ากุญแจอยู่ที่ตำแหน่ง OFF
ก่อน
ติดตั้งฟิวส์หลัก
คำเตือน
EQ ของวิทยุจะต้องได้รับการอัปเดตโดยตัวแทน Harley-Davidson ก่อนที่จะใช้ระบบเสียง การใช้ระบบเสียงก่อนทำการอัปเดต EQ ของวิทยุจะทำให้ลำโพงเสียหายทันที (00645d)
- ดูคู่มือซ่อมบำรุง ติดตั้งฟิวส์หลัก
- ขอให้ตัวแทนจำหน่ายของ Harley-Davidson อัปเดต EQ ของวิทยุโดยใช้ Digital Technician II
- บิดสวิตช์กุญแจไปที่ “ON” แต่ไม่ต้องสตาร์ทเครื่อง
- โปรดดูส่วน “BOOM! BOX INFOTAINMENT SYSTEM” ในคู่มือสำหรับเจ้าของ “เปิด” วิทยุ ให้แน่ใจว่าลำโพงทุกตัวทำงาน และฟังก์ชันเฟดเดอร์ด้านหน้า/หลังทำงานได้อย่างถูกต้อง หากไม่ ให้ตรวจสอบการเดินสายของลำโพง
ในการใช้งาน
หลีกเลี่ยงไม่ให้ใช้เครื่องฉีดน้ำแรงดันสูงกับหน้ากากลำโพงโดยตรง อาจส่งผลให้ลำโพงได้รับความเสียหาย
อะไหล่สำรอง
รูปภาพ 2 ชิ้นส่วนบริการ BOOM! ระบบเสียงชุดลำโพงหลังขั้น ll
ตาราง 1 ชิ้นส่วนอะไหล่
รายการ | คำอธิบาย (จำนวน) | หมายเลขชิ้นส่วน |
|---|---|---|
1 | ชุดประกอบลำโพง ฝักหลัง (ซ้าย) (รวมรายการ 2-4) (ขวา) (รวมรายการ 2-4) | . 76000886 76000885 |
2 |
| ไม่มีจำหน่ายแยก |
3 |
| ไม่มีจำหน่ายแยก |
4 |
| ไม่มีจำหน่ายแยก |
5 | น็อตยึดตัวเมีย (8) | 10100064 |
รายการที่ระบุอยู่ในข้อความ แต่ไม่อยู่ในชุดอุปกรณ์มีดังต่อไปนี้ | ||
ก | ทวีตเตอร์ | |
ข | ลำโพงเสียงกลาง และหัวต่อทวีตเตอร์ | |
ค | สกรูดั้งเดิม (8) | |
