BỘ SẢN PHẨM LOA TOUR-PAK BOOM! AUDIO STAGE II
941000572019-01-31
THƯỜNG
Khuyến nghị lắp đặt bởi đại lý.
Mã số bộ sản phẩm
76000952
Mẫu xe
Để biết phụ tùng phù hợp với mẫu xe nào, vui lòng tham khảo Catalog Bán lẻ P&A hoặc mục Phụ tùng và Phụ kiện trên trang web www.harley-davidson.com (chỉ có tiếng Anh).
Yêu cầu lắp đặt
LƯU Ý
KHÔNG trộn các loa Tầng I và Tầng II trên cùng một xe.
Những loa này CHỈ lắp cho các hệ thống âm thanh Harley-Davidson 2014 và sau đó . Sử dụng những loa này cho hệ thống âm thanh Harley-Davidson đời 2006-2013 SẼ làm hỏng vĩnh viễn những loa này. Sử dụng những loa này với hệ thống âm thanh Harley-Davidson đời 2005 hoặc trước đóSẼ làm hỏng những hệ thống này.
THÔNG BÁO:
EQ của radio PHẢI được đại lý của Harley-Davidson cập nhật TRƯỚC KHI bạn sử dụng hệ thống âm thanh. Việc vận hành hệ thống âm thanh trước khi cập nhật EQ của radio sẽ làm hỏng loa NGAY LẬP TỨC. (00645d)
Chỉ có thể cập nhật EQ của radio bằng công cụ chẩn đoán Digital Technician® II tại các đại lý Harley-Davidson được ủy quyền. Dụng cụ này là:
- Yêu cầu trước khi VẬN HÀNH hệ thống âm thanh.
- Khuyến nghị trước khi CÀI ĐẶT loa
CẢNH BÁOSự an toàn của người lái và người ngồi sau phụ thuộc vào việc lắp đặt chính xác bộ chi tiết này. Sử dụng các quy trình thích hợp trong hướng dẫn bảo dưỡng. Nếu bạn không đủ khả năng làm theo quy trình hoặc không có đúng dụng cụ, hãy nhờ đại lý của Harley-Davidson thực hiện việc lắp đặt. Việc lắp sai bộ chi tiết này có thể dẫn đến thương tích nghiêm trọng hoặc tử vong. (00333b)
LƯU Ý
Tờ hướng dẫn này có tham chiếu đến thông tin hướng dẫn bảo dưỡng. Công tác lắp đặt này đòi hỏi phải có sách hướng dẫn bảo dưỡng cho mô tô thuộc mẫu/năm này. Bạn có thể lấy hướng dẫn bảo dưỡng này tại đại lý của Harley-Davidson.
Quá tải điện
CẢNH BÁOKhi lắp bất kỳ phụ kiện chạy điện nào, hãy chắc chắn rằng bạn không vượt quá định mức ampe tối đa của cầu chì hoặc cầu dao bảo vệ mạch điện đang được sửa đổi. Cường độ dòng điện vượt mức tối đa có thể gây trục trặc hệ thống điện, từ đó có khả năng dẫn đến thương tích nghiêm trọng hoặc tử vong. (00310a)
THÔNG BÁO:
Có thể làm quá tải hệ thống sạc của xe bằng cách thêm quá nhiều phụ kiện điện. Nếu tổng lượng điện tiêu thụ của tất cả các phụ kiện điện hoạt động tại bất kỳ thời điểm nào lớn hơn mức mà hệ thống sạc của xe có thể tạo ra, điện sẽ bị lấy từ ắc quy và điều đó có thể làm hỏng hệ thống điện của xe. (00211d)
Khi mua bộ công cụ này bạn sẽ được quyền sử dụng phần mềm điều chỉnh âm thanh được phát triển riêng cho Hệ thống Âm thanh Cao cấp. Phần mềm điều chỉnh cân bằng độc đáo này được thiết kế để tối ưu hiệu quả và đáp ứng âm thanh của hệ thống loa gầm trước BOOM! Ngay cả khi hệ thống không được lắp đặt bởi một đại lý của Harley-Davidson, phần mềm điều chỉnh cân bằng này vẫn có sẵn miễn phí từ bất kỳ đại lý nào thông qua Digital Technician II. Mức phí nhân công đại lý có thể áp dụng cho công việc nâng cấp này.
Bộ khuếch đại này cần nhiều dòng hơn tới 8 amp từ hệ thống điện.
CHUẨN BỊ
CẢNH BÁOĐể tránh vô tình khởi động xe có thể gây thương tích nghiêm trọng hoặc tử vong, hãy tháo cầu chì chính trước khi tiến hành công việc. (00251b)
- Xem sách hướng dẫn bảo dưỡng. Tháo cầu chì chính.
LẮP ĐẶT
- Xem Hình 1 . Tháo 4 đai ốc giữ (1) từ từng vỏ loa. Lắp các ốc cố định (2) vào các lỗ từ bên trong các vỏ loa.
- Gắn bộ nối dây loa bên trong vỏ loa vào đầu cuối đấu nối ở phía sau vỏ loa bass hậu mới . Các tiếp xúc đấu nối có kích cỡ khác nhau để ngăn ngừa việc lắp đặt sai.
- Xem Hình 2 . Nối các đầu nối âm thanh hai đường trên bó dây khuếch đại [36TB và 37TB] với đầu nối loa tầm trung và treble (B).
LƯU Ý
Các loa hậu có kích thước riêng. Vòng dán trang trí của loa phía bên phải có chữ "BOOM! AUDIO STAGE II" ở phía trên. Vòng dán trang trí loa phía bên trái không có chữ.
- Đầu nối [36TB] với loa phải.
- Đầu nối [37TB] với loa trái.
| 1. | Xoay cụm loa (1) sao cho cầu loa treble (A) hướng ra 45 độ từ phía trên. | |
| 2. | Lắp giá loa vào vỏ loa dùng bốn con vít (C) đã tháo trước đó. a. Vặn vít cẩn thận để tránh đẩy vít cố định qua các lỗ gắn. b. Dùng tay vặn chéo chữ thập để siết chặt tất cả bốn con vít. Mô-men: 1,13–10 N·m (10–89 in-lbs) | |
| 3. | Lặp lại các bước 1-5 với các vỏ loa hậu còn lại. |
| 1 | Loại bỏ ốc vít giữ (4) |
| 2 | Lắp các ốc chốt (4) |

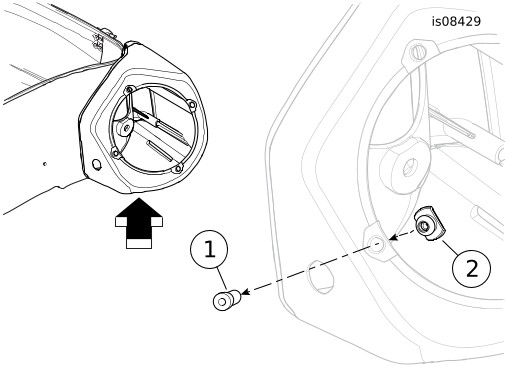

Hình 1. Tháo và Thay thế Ốc Vít Vỏ Loa Hậu
HOÀN THIỆN
LƯU Ý
Để tránh làm hỏng hệ thống âm thanh, hãy kiểm tra xem công tắc khóa điện và hệ thống âm thanh đã TẮT hay chưa
trước khi
lắp cầu chì chính.
THÔNG BÁO:
EQ của radio PHẢI được đại lý của Harley-Davidson cập nhật TRƯỚC KHI bạn sử dụng hệ thống âm thanh. Việc vận hành hệ thống âm thanh trước khi cập nhật EQ của radio sẽ làm hỏng loa NGAY LẬP TỨC. (00645d)
- Xem sách hướng dẫn bảo dưỡng. Lắp cầu chì chính.
- Nhờ đại lý Harley-Davidson cập nhật EQ của radio qua Digital Technician II.
- Xoay công tắc khóa điện về vị trí ON (BẬT), nhưng không khởi động xe.
- Tham khảo phần HỆ THỐNG THÔNG TIN GIẢI TRÍ BOOM! BOX trong hướng dẫn sử dụng. BẬT radio. Đảm bảo rằng tất cả các loa đều hoạt động và chức năng bộ chỉnh âm lượng trước/sau đều hoạt động chính xác. Nếu chưa được, kiểm tra lại dây điện của loa.
SỬ DỤNG
Tránh để dòng nước rửa cao áp bắn trực tiếp vào lưới loa vì có thể làm hỏng loa.
PHỤ TÙNG
Hình 2. Phụ tùng, Bộ sản phẩm Loa Phía sau BOOM! Audio Stage II
Bảng 1. Phụ tùng
Mặt hàng | Mô tả (Số lượng) | Số bộ phận |
|---|---|---|
1 | Cụm loa, vỏ phía sau (trái) (bao gồm các mục 2-4) (phải) (bao gồm các mục 2-4) | . 76000886 76000885 |
2 |
| Không bán rời |
3 |
| Không bán rời |
4 |
| Không bán rời |
5 | Ốc vít chốt (8) | 10100064 |
Các chi tiết được đề cập trong tài liệu nhưng không có trong bộ sản phẩm. | ||
A | Loa treble | |
B | Đầu đấu nối loa tầm trung và treble | |
C | Ốc vít nguyên bản (8) | |
