KIT DE HAUT-PARLEURS DE SACOCHE BOOM! AUDIO
941000582019-01-31
GÉNÉRALITÉS
Numéro de kit
76000953
Modèles
Pour obtenir des informations sur l’ajustement au modèle, consulter le catalogue P&A de vente au détail ou la section Parts and Accessories (Pièces et accessoires) sur le site www.harley-davidson.com (en anglais uniquement).
REMARQUE
Les haut-parleurs de ce kit sont compatibles UNIQUEMENT avec certains systèmes audio Harley-Davidson® de 2014 et plus récents. Voir le catalogue P&A de vente au détail ou la section Parts and Accessories (Pièces et accessoires) sur le site www.harley-davidson.com (en anglais uniquement).
L'utilisation de ces haut-parleurs sur des systèmes audio Harley-Davidson de 2005 ou plus récents CAUSERA des dommages permanents à ces systèmes.
Exigences relatives à la pose
L’installation correcte de ce kit nécessite le remplacement des rabats de sacoches. Les rabats sont disponibles séparément auprès d’un concessionnaire Harley-Davidson.
Un produit d’étanchéité RTV sera nécessaire pour la bonne installation de ce kit.
AVERTISSEMENTLa sécurité du conducteur et du passager dépend de la pose correcte de ce kit. Suivre les procédures du manuel d’entretien approprié. Si l'opérateur ne possède pas les compétences requises ou les outils appropriés pour effectuer la procédure, la pose doit être confiée à un concessionnaire Harley-Davidson. Une pose incorrecte de ce kit risque de causer la mort ou des blessures graves. (00333b)
REMARQUE
Cette fiche d'instructions renvoie aux informations du manuel d'entretien. Un manuel d'entretien correspondant à l'année et au modèle de la moto est nécessaire pour cette pose et peut être obtenu auprès d'un concessionnaire Harley-Davidson.
PRÉPARATION DES SACOCHES
Perçage de sacoche
| 1. | Placer un coussinet ou une couverture propre sur la surface de travail pour protéger les surfaces peintes de la sacoche. | |||||
| 2. | Retirer le fond de la sacoche droite du véhicule selon les instructions du manuel d’entretien. Étaler le fond, avec le côté extérieur tourné vers le bas, sur la surface de travail protégée. | |||||

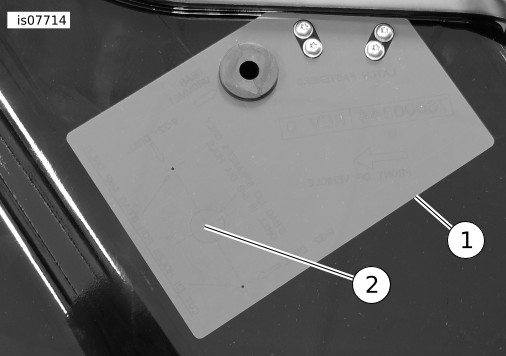

| 3. | Voir Figure 1 . Placer le modèle 76000344 sur la sacoche comme indiqué (la face vers le bas). Marquer l'emplacement du trou pour « haut-parleur uniquement ». Retirez le modèle, couvrez le point de perçage avec un ruban-cache pour éviter que la peinture ne se fissure ou ne s’écaille, puis percer un trou de taille prédéfinie. Longueur/Dimension/Distance : 19 mm (0,75 in) REMARQUE
| |||||
| 4. | Nettoyer les débris métalliques et verrouiller le couvercle. |
Figure 1. Percer un trou dans la paroi interne de la sacoche (côté droit illustré) | ||||
| 5. | Enlevez la sacoche et répétez les étapes 1 à 4 pour la sacoche du côté gauche. |
Ensemble de rabat de sacoche

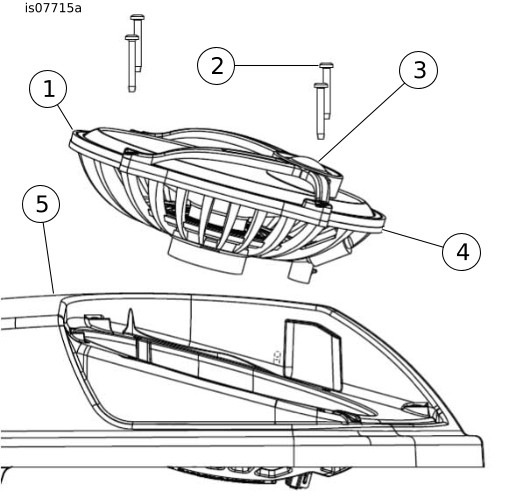

| 1. | Voir Figure 2 . Inspecter le joint de haut-parleur (4) et vérifier qu’il est intact. | |||||||||||
| 2. | Avec le haut-parleur d’aigus (3) orienté vers l’avant de la sacoche, installer le haut-parleur (1) dans la cavité à l’avant du couvercle de sacoche (5). |
Figure 2. Orientation du haut-parleur | ||||||||||
| 3. | Voir Figure 2 . Insérer quatre vis longues (2), à partir du haut, à travers chaque trou de montage, dans le haut-parleur. Alignez les quatre vis avec les trous de fixation du panier. Serrer. Couple : 1,4–1,7 N·m (12–15 in-lbs) | |||||||||||
| 4. | Prendre la grille de haut-parleur correcte, quatre rondelles en caoutchouc et vis (élément 10) du kit de haut-parleur. REMARQUE Il est très important que les rondelles en caoutchouc soient correctement montées à plat pour empêcher la pénétration de l’eau. | |||||||||||

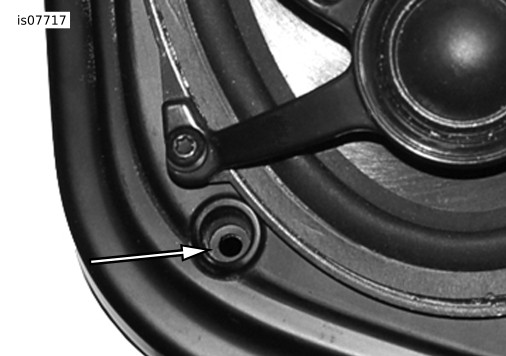

| 5. | Voir Figure 3 . Placer une rondelle en caoutchouc dans le puits entourant chaque trou de montage de grille, dans le couvercle. |  Figure 3. Rondelle en caoutchouc | ||||||||||

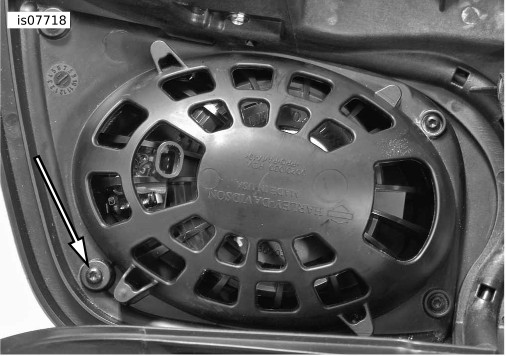

| 6. | Voir Figure 4 . Positionner la grille de haut-parleur par-dessus la face du haut-parleur. Vérifier que la languette de la grille est introduite dans la fente sur le bord extérieur du couvercle. Maintenir la grille en place et ouvrir le couvercle. À partir du dessous du rabat de sacoche, insérer les vis à travers les trous situés dans le couvercle et dans les coussinets de montage se trouvant dans la grille. Serrer les vis. Couple : 1,4–1,7 N·m (12–15 in-lbs) |  Figure 4. Vis de grille de haut-parleur | ||||||||||
| 7. | Répéter les étapes 1 à 5 pour le couvercle de sacoche du côté opposé. |
INSTALLATION DE FAISCEAU DE SACOCHE
REMARQUE
Si un amplificateur de sacoche est installé, installer le faisceau de haut-parleur de sacoche DE DROITE SEULEMENT. Consulter les instructions dans le kit d’ampli de sacoche.
- Prendre un faisceau de connexion volante de haut-parleur de sacoche et un œillet fendu du kit.
- Voir Figure 5 . Introduire le connecteur bleu et violet à 2 fiches depuis l’extérieur par le trou percé dans la sacoche et le raccorder au connecteur de haut-parleur. Acheminer le faisceau :
- Installer un serre-câbles autour du panier de haut-parleur et du faisceau de fils en le laissant suffisamment lâche pour débrancher le connecteur de haut-parleur.
- Vers l’arrière de la sacoche.
- Vers le bas jusqu’au fond de la sacoche.
- À travers l’arrière de la sacoche.
- Vers le haut le long de la paroi extérieure.

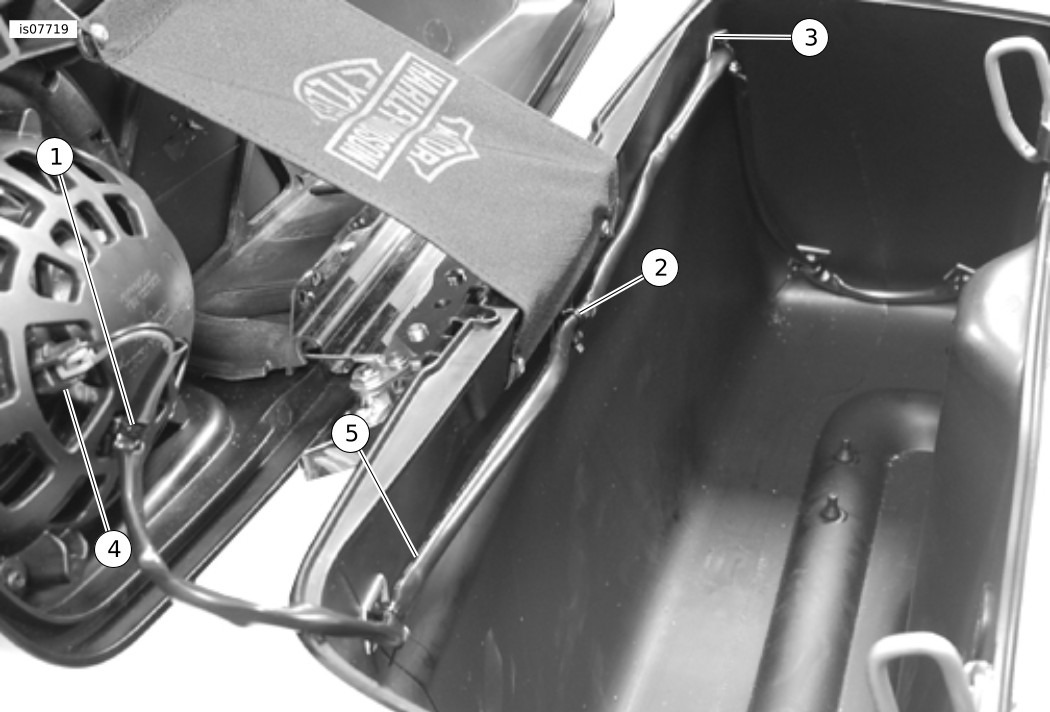

- Voir Figure 5 . Retirer la doublure du support adhésif de chaque attache de retenue de fil et faire adhérer aux parois intérieures de la sacoche comme indiqué. Attacher le faisceau de connexion volante sur les attaches de retenue de câble avec le serre-câbles.
| 1 | Serre-câbles du panier de haut-parleur |
| 2 | Attaches de retenue de câble |
| 3 | Serre-câbles |
| 4 | Connecteur de haut-parleur |
| 5 | Faisceau de fils de haut-parleur de sacoche |
Figure 5. Acheminement du faisceau intérieur de sacoche

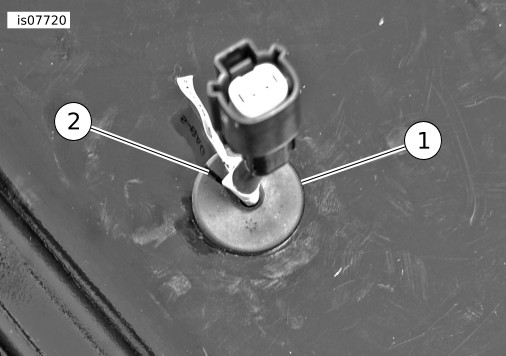

| 8. | Voir Figure 6 . Installer l’œillet fendu depuis l’extérieur de la sacoche, autour du conduit avec chanfrein pénétrant dans la sacoche. Enduire avec du produit d’étanchéité RTV pour sceller la sacoche. |
Figure 6. Œillet fendu | ||||
| 9. | Fixer l’étiquette de capacité de sacoche à l’intérieur du rabat. | |||||
| 10. | Répéter l’opération pour la sacoche du côté opposé. |
PRÉPARATION DU VÉHICULE
AVERTISSEMENTPour éviter les projections de carburant, purger le carburant à haute pression dans le système avant de déconnecter la conduite d'alimentation. L'essence est un produit extrêmement inflammable et hautement explosif, qui peut entraîner la mort ou des blessures graves. (00275a)
AVERTISSEMENTPour éviter tout démarrage accidentel de la moto, risquant d'entraîner la mort ou des blessures graves, déposer le fusible principal avant de poursuivre. (00251b)
AVERTISSEMENTLors d'opérations d'entretien sur le circuit de carburant, ne pas fumer ni laisser de flammes nues ou d'étincelles à proximité. L'essence est un produit extrêmement inflammable et hautement explosif, qui peut entraîner la mort ou des blessures graves. (00330a)
Consulter les instructions du manuel d’entretien pour retirer le réservoir de carburant, le couvercle latéral droit, le carénage extérieur et le pare-brise.
REMARQUE
Véhicules équipés d’une sirène de sécurité :
- Vérifier que le porte-clés à mains libres est présent.
- Tourner l'interrupteur à clé en position IGNITION (ALLUMAGE).
CÂBLAGE DU VÉHICULE
Installer le faisceau du haut-parleur arrière

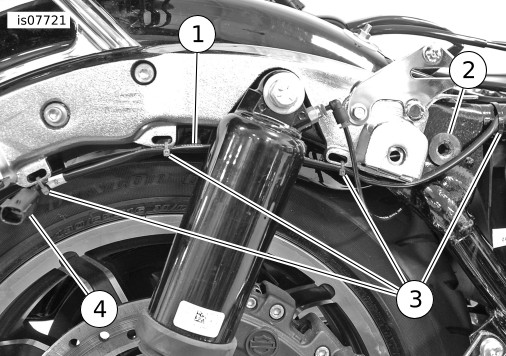

| 1. | Voir Figure 9 et Figure 7. Inspecter les prises mâles des deux longs brins à une extrémité du faisceau de haut-parleur arrière. a. Chercher la prise femelle marquée « RH » et l'acheminer sous la goupille de verrou de sacoche, derrière la monture d'amortisseur, par la conduite d'air, et la positionner près de l'arrière de la sacoche droite. b. À l'aide d'un serre-câbles, attacher le faisceau de fils près du connecteur à l'œillet situé le plus en arrière sur le support de garde-boue. c. Continuer à ajouter des serre-câbles pour attacher le reste du faisceau en utilisant les œillets comme indiqué. d. Installer un serre-câbles autour du rail du cadre et acheminer le faisceau vers le centre du véhicule. e. Faire de même pour le faisceau du côté gauche. |
Figure 7. Acheminement du faisceau de haut-parleur arrière | ||||||||

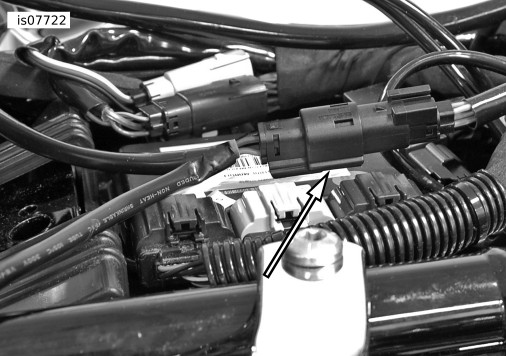

| 2. | Voir Figure 8 . Acheminer les brins de faisceau vers l’avant sur le véhicule : a. Connecter le faisceau de connexion volante au faisceau de haut-parleur arrière et acheminer le faisceau de connexion volante vers l’avant à l’intérieur du passage de fils. |  Figure 8. Acheminement du faisceau de connexion volante de haut-parleur arrière |
AVERTISSEMENTS'assurer que la direction reste souple, libre et sans entrave. Toute entrave gênant la direction risque de faire perdre le contrôle du véhicule et de causer la mort ou des blessures graves. (00371a)
- S'assurer que les fils ne sont pas tendus lorsque le guidon est tourné complètement sur les butées de gauche ou de droite de la fourche.
| 3. | Acheminer le faisceau de haut-parleur à l'intérieur du carénage le long de l'acheminement du faisceau d'interconnexion vers la partie supérieure gauche du carénage intérieur. | |
| 4. | Avec amplificateur de carénage : connecter à [313] provenant de la sortie de l'amplificateur. Sans amplificateur de carénage : connecter à [162] provenant de la radio. Avec 2 amplificateurs (sacoche et carénage) : Connecter la sacoche droite à [298], connecteur de sacoche gauche inclus avec le kit d'amplificateur de sacoche. | |
| 5. | Utiliser les serre-câbles du kit pour attacher les faisceaux au câblage voisin. REMARQUE Pour éviter tout dommage au système audio, vérifier que l'interrupteur d'allumage est en position arrêt (OFF) avant d'installer le fusible principal. | |
| 6. | Vérifier que l'interrupteur d'allumage est en position arrêt (OFF). Voir le manuel d’entretien et suivre les instructions fournies pour installer le fusible principal. | |
| 7. | Tester les commandes de radio et de haut-parleur pour s’assurer qu’elles fonctionnent correctement. | |
| 8. | À la fin du test, déconnecter à nouveau le fusible principal et installer le couvercle de passage de fils, le réservoir de carburant, le couvercle latéral droit, le carénage extérieur et le pare-brise selon les instructions du manuel d’entretien. | |
| AVERTISSEMENT Après avoir posé la selle, essayer de la soulever afin de vérifier qu'elle est verrouillée en position. Pendant la conduite, une selle mal fixée risque de bouger et de provoquer une perte de contrôle, pouvant entraîner la mort ou des blessures graves. (00070b) | ||
| 9. | Consulter le manuel d’entretien et suivre les instructions fournies pour installer la selle. |
MISE À NIVEAU DU LOGICIEL BOOM!™ AUDIO
EN COURS D'UTILISATION : Une petite quantité d'eau peut quelquefois s'accumuler dans les cavités des haut-parleurs lorsque le véhicule est garé à l'extérieur. Les haut-parleurs de sacoche sont étanches à l'eau. Lorsque la radio est sous tension, le haut-parleur expulse l'eau mais la qualité sonore pourrait être temporairement affectée. Pour vider rapidement les cavités de haut-parleur, soulever les couvercles de sacoche.
PIÈCES DE RECHANGE

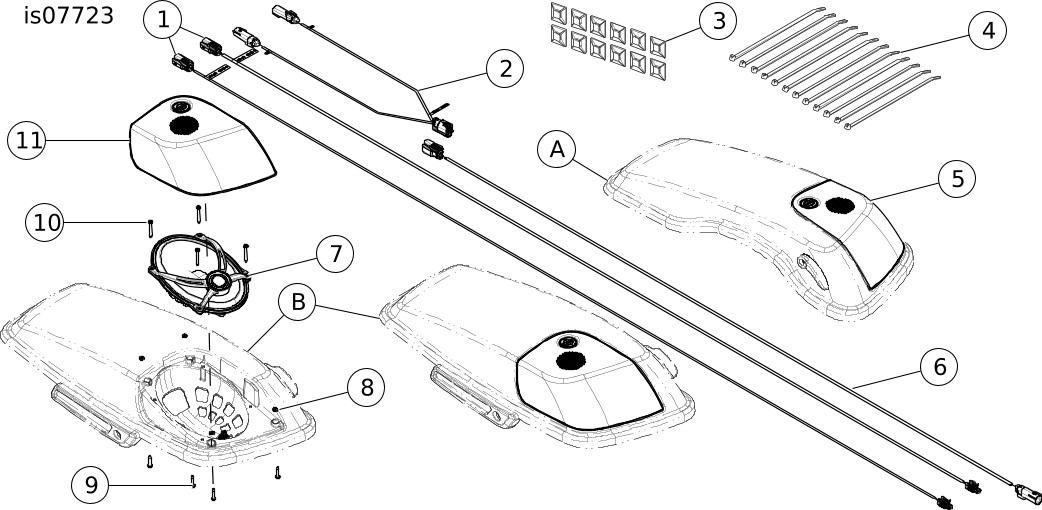

Figure 9. Pièces de rechange, kit de haut-parleurs de sacoches Boom! Audio
PIÈCES DE RECHANGE
Tableau 1. Pièces de rechange, kit de haut-parleurs de sacoches Boom! Audio
Article | Description (quantité) | Numéros de pièce | Variation de l’installation | ||
|---|---|---|---|---|---|
4 HAUT-PARLEURS SANS AMPLI | 4 HAUT-PARLEURS AVEC AMPLI | AVEC 2 AMPLIS | |||
1 | Faisceau de fils, haut-parleur de sacoche (dans la sacoche) (2) | 69200741 | 2 | 2 | 1 |
2 | Faisceau de fils, haut-parleur de sacoche (vers la sacoche) (1) | 69200742 | 1 | 1 | - |
3 | Retenue, serre-câbles (12) | 69200342 | |||
4 | Serre-câbles (12) | 10065 | |||
5 | Ensemble de grille, sacoche gauche (1) | 76000873 | |||
6 | Faisceau de fils, connexion volante, haut-parleur (FLHX sans ampli) (1) | 69200489 | 1 | - | - |
7 | Ensemble de haut-parleur, sacoche (2) | 76000971 | |||
8 | Rondelle, caoutchouc (8) | 10300066 | |||
9 | Vis, HI-LO 8-18 x 0,75 po (grille) (8) | 10200012 | |||
10 | Vis, HI-LO 8-18 x 1,75 po (haut-parleur) (8) | 10200095 | |||
11 | Ensemble de grille, sacoche droite (1) | 76000874 | |||
Éléments mentionnés dans le kit, mais non représentés : | |||||
* | Gabarit de perçage (1) | 76000344 | |||
* | Œillet, joint de faisceau (2) | 12100167 | 2 | 2 | 1 |
Articles mentionnés dans le texte, mais non inclus dans le kit : | |||||
A | Couvercle de sacoche gauche | ||||
B | Couvercle de sacoche droite | ||||
