BOOM! AUDIO NYEREGTÁSKA HANGSZÓRÓ SZETT
941000582019-01-31
ÁLTALÁNOS TUDNIVALÓK
Készlet száma
76000953
Modellek
A felszereléssel kapcsolatos tájékoztatásért lásd a P&A kiskereskedelmi katalógust vagy a www.harley-davidson.com Parts and Accessories (Alkatrészek és tartozékok) részét (amely kizárólag angol nyelven áll rendelkezésre).
MEGJEGYZÉS
A hangszórók, az e csomagban vannak használható csak a konkrét 2014 és később Harley-Davidson ® audio-rendszerek. Lásd a P&A kiskereskedelmi katalógust vagy a www.harley-davidson.com Parts and Accessories (Alkatrészek és tartozékok) részét (amely kizárólag angol nyelven áll rendelkezésre).
Ezek beszélók 2005 vagy korábbi Harley-Davidson audio rendszerek okoz maradandó károsodást rendszerek.
Szerelési követelmények
Ez a készlet megfelelő telepítéséhez a nyeregtáska fedő cseréje. Fedő elkülönítve a Harley-Davidson kereskedő érhetők el.
RTV tömítőanyag szükség a megfelelő telepítés, a kit.
FIGYELEM
A motoros és az utas biztonsága a készlet megfelelő beszerelésétől függ. Alkalmazza a szervizkézikönyvben ismertetett megfelelő eljárást. Ha nem áll módjában elvégezni az eljárást, vagy ha nem rendelkezik a megfelelő szerszámokkal, akkor a beszerelést végeztesse el Harley-Davidson-márkakereskedésben. A készlet nem megfelelő módon való beszerelése súlyos, akár végzetes személyi sérülést is okozhat. (00333b)
MEGJEGYZÉS
Ez az útmutatólap a szervizkézikönyv információin alapul. A szereléshez az adott évjáratú motorkerékpár-modellhez való szervizkézikönyv is szükséges, ami a Harley-Davidson-márkakereskedésekben kapható.
A készlet tartalma
Lásd: Ábra 9 és Táblázat 1 .
NYEREGTÁSKA ELŐKÉSZÍTÉSE
Nyeregtáska fúrás
1. Feküdt egy tiszta pad, vagy takarót a munkafelület, hogy megvédje a festett felületek a nyeregtáska.
2. Távolítsa el a jobb nyeregtáska alsó a jármű / szolgáltatás útmutatóját. Helyezzük, külső oldalával lefelé, a védett munka felületén.
3. Lásd: Ábra 1 . Sablon 76000344 elhelyezése a nyeregtáska, amint (szembe le). Mark "hangszóró csak" a lyuk helyét. A sablon eltávolításához, fedezi a fúró pont maszkolószalag megakadályozására, repedés, vagy a festék forgácsolás és fúrjon egy lyukat a megadott méret.
Hosszúság/Méret/Távolság: 19 mm (0,75 in)
MEGJEGYZÉS
  • Nyeregtáska erősítő nem telepíthető, ha fúrjon egy 19 mm (0,75 in) lyuk, mint látható a sablon.
  • Ha a nyeregtáska erősítő lesz telepítve, kövesse az utasításokat a nyeregtáska Amp Kit.
4. Tisztítsa ki forgács és zár a fedél.

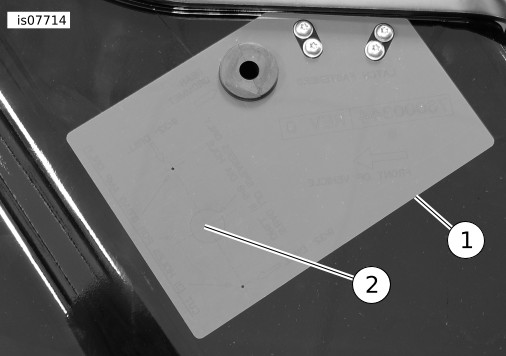

1Template #76000344
2Hangszóró egyetlen lyuk hely
Ábra 1. Ajtóba beépített nyeregtáska fal (jobbra jelenik meg)
5. A nyeregtáska félre, és ismételje meg a lépéseket 1-4 a bal oldali nyeregtáska.
Nyeregtáska fedél szerelvény
1. Lásd: Ábra 2 . Vizsgálja meg a hangszóró tömítés (4), és ellenőrizze, hogy az ép.
2. Szerelje fel a hangszórót (1) a nyeregtáska fedelének (5) elején található mélyedésbe úgy, hogy a magassugárzó (3) a nyeregtáska eleje felé néz.

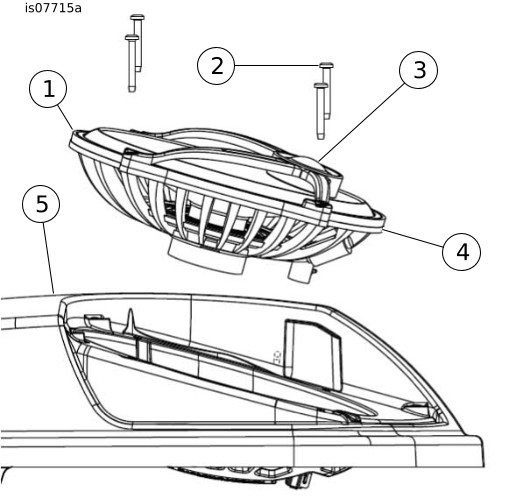

1Hangszóró
2Hosszú csavart (4)
3Magassugárzó tájolása
4Hangszóró-tömítés
5Nyeregtáskafedél
Ábra 2. Hangszóró tájolása
3. Lásd: Ábra 2 . Helyezze be a négy hosszú csavart (2), a felső, a beszélő minden szerelési lyukon. Igazítsa a négy csavart a szerelési lyukak a kosárba. Húzza meg.
Nyomaték: 1,4–1,7 N·m (12–15 in-lbs)
4. Vegyen ki a hangszóró készletből egy megfelelő védőrácsot, négy gumialátétet, és négy csavart (10. cikk).
MEGJEGYZÉS
Nagyon fontos, hogy a gumi alátétek megfelelően szerelt lapos, hogy megakadályozzák a víz behatolása.
5. Lásd: Ábra 3 . Helyezzen egy-egy gumialátétet a védőrácsok rögzítőfuratait körülvevő mélyedésekbe a fedélen.

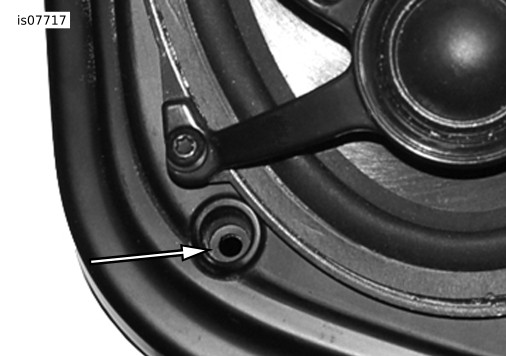

Ábra 3. Gumi alátét
6. Lásd: Ábra 4 . Tegye a védőrácsot a helyére, a hangszóró fölé. Ellenőrizze, hogy a védőrács fülei a megfelelően a helyükre kerültek-e a burkolat külső peremén. A védőrácsot a helyén tartva nyissa ki a fedelet. A nyeregtáska fedelének alja felől csavarja be a csavarokat a fedél furatain át a védőrács rögzítő felületébe. Húzza meg a csavarokat.
Nyomaték: 1,4–1,7 N·m (12–15 in-lbs)

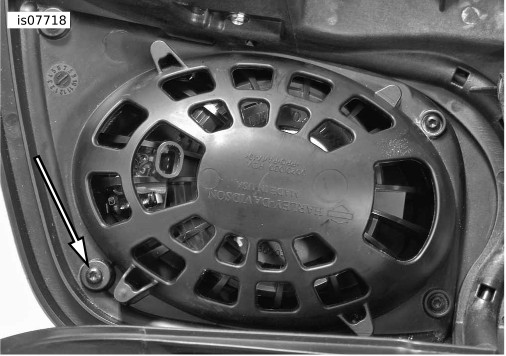

Ábra 4. Hangszóró védőrács csavarok
7. Ismételje meg az 1-5 lépéseket az ellenkező oldali nyeregtáska fedélen.
NYEREGTÁSKA HÁM TELEPÍTÉS
MEGJEGYZÉS
Ha a telepítés egy nyeregtáska erősítő, telepítse csak RH Nyerges hátú hangszóró hám. Lásd az utasításokat a nyeregtáska Amp Kit.
  1. Kap egy nyeregtáska hangszóró jumper hám, és a split-hüvelybe a Kit.
  2. Lásd: Ábra 5 . Helyezze be a kék és lila 2-helyen csatlakozó a nyeregtáska fúrt lyukon keresztül kívülről, és csatlakoztassa a hangszóró-csatlakozó. A hám. útvonal:
    1. Telepítse a hangszóró kosár és vezeték hám, így elég laza, hogy húzza ki a hangszóró-csatlakozó egy kábel szíjat.
    2. A hátsó a nyeregtáska.
    3. Lefelé az aljára a nyeregtáska.
    4. Az egész hátsó a nyeregtáska.
    5. Felfelé mentén a külső fal.
  3. Lásd: Ábra 5 . Távolítsa el a bélés a háttér minden vezeték rögzítő ragasztó, és elhelyezi a belső falakon a nyeregtáska, amint. Rögzítse a jumper heveder a drót Béres kábel pántokkal.

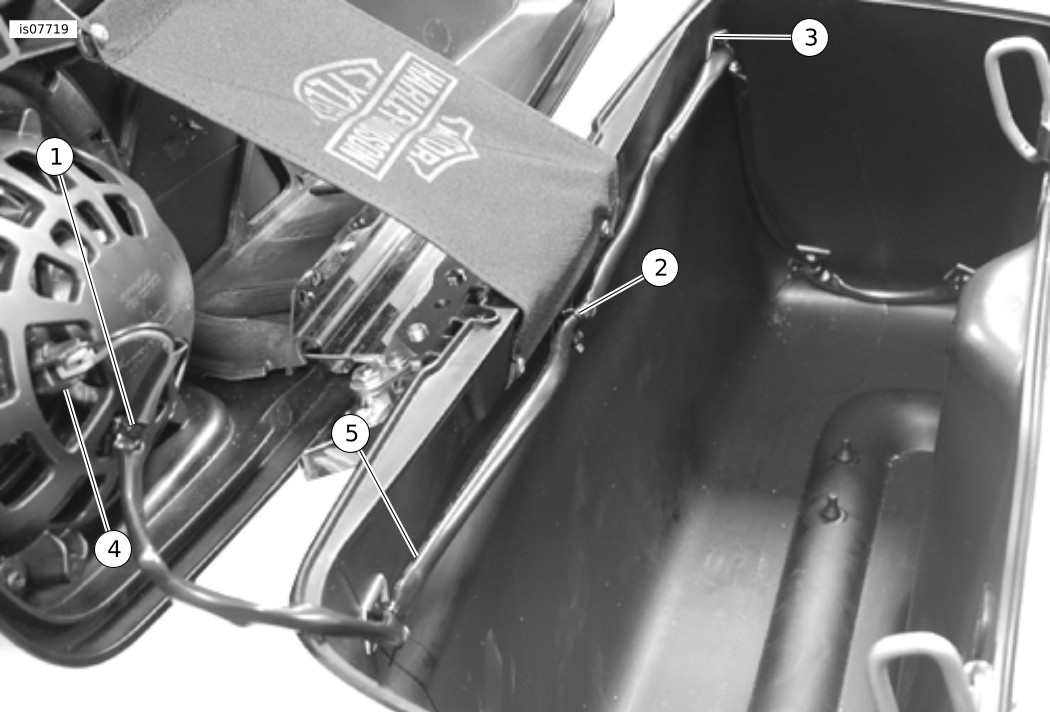

1Kábel hangszóró kosár heveder
2Béres huzal
3Kábelkötegelők
4Hangszóró-csatlakozó
5Nyeregtáska hangszóró kábelköteg
Ábra 5. Nyeregtáska belső hám Útválasztás
8. Lásd: Ábra 6. Telepítése split kívül a nyeregtáska, ezen a környéken: conduit a letöréssel zsákba torkollik a hüvelybe. Alkalmazása az RTV sealer, hogy zárjuk le a zacskót.

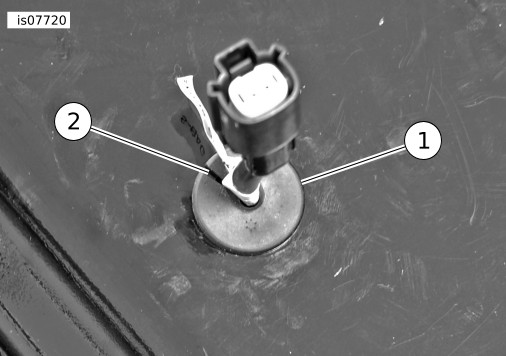

1Split grommet
2RTV tömítőanyag telepítési helyének
Ábra 6. Split Grommet
9. Erősítteti a nyeregtáska kapacitás a fedél belső.
10. Ismételje meg a másik oldalon nyeregtáska.
JÁRMŰ ELŐKÉSZÍTÉSE
FIGYELEM
Az üzemanyag kiáramlásának megelőzése érdekében ürítse le a nagynyomású üzemanyagrendszert, mielőtt leköti a tápvezetéket. A benzin rendkívül gyúlékony és robbanékony, és súlyos, akár végzetes személyi sérülést is okozhat. (00275a)
FIGYELEM
A továbblépés előtt vegye ki a főbiztosítékot, hogy megelőzze a motor véletlen beindulását, ami súlyos, akár végzetes személyi sérüléshez is vezethet. (00251b)
FIGYELEM
Az üzemanyagrendszer szervizelése során ne dohányozzon, kerülje a nyílt lángot és a szikrákat. A benzin rendkívül gyúlékony és robbanékony, és súlyos, akár végzetes személyi sérülést is okozhat. (00330a)
Lásd a Szervizelési kézikönyv utasításait, és távolítsa el a tüzelőanyag-tartály, jobboldali fedél, külső spoiler és a szélvédő.
MEGJEGYZÉS
Járművekre felszerelt biztonsági sziréna:
  • Ellenőrizze, hogy az érintésmentes válaszjeladó a közelben van-e.
  • Fordítsa a gyújtáskapcsoló kulcsát IGNITION (Gyújtás) helyzetbe.
JÁRMŰ VEZETÉKEK
Telepítse a hátsó hangszóró hám
1. Lásd: Ábra 9 és Ábra 7 . Vizsgáljuk meg a pin-házak, a két hosszú ágai a hátsó hangszóró hám egyik végén.
a. Keresse meg a csatlakozó jelölt "RH" ház és útvonal alatt a nyeregtáska zárolása pin, a shock-mount, átmenő a levegő vonal mögött, és helyezze el a hátsó a jobb nyeregtáska.
b. Segítségével egy kábel szíj, rögzítse a kábelezés közelében a csatlakozót, és a legtöbb hátsó rögzítési pontja a fender támogatására.
c. Folytassa, felvételét kábel hevederek, hogy biztosítsa a biztonsági öv használata a fűzőlyukak, ahogy a többi.
d. Felszerel egy kábel szíjat a váz vasút és útvonal a biztonsági öv a jármű közepe felé.
e. Ismételje meg a bal oldali biztonsági öv.

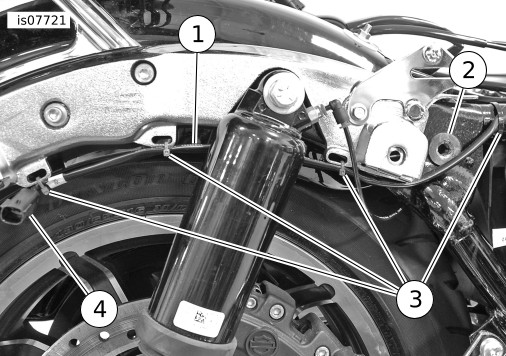

1Hátsó hangszóró hám
2Oldalát borító szerelő furat
3Kábel heveder helyek
4Nyeregtáska csatlakozó
Ábra 7. Hátsó hangszóró hám Útválasztás

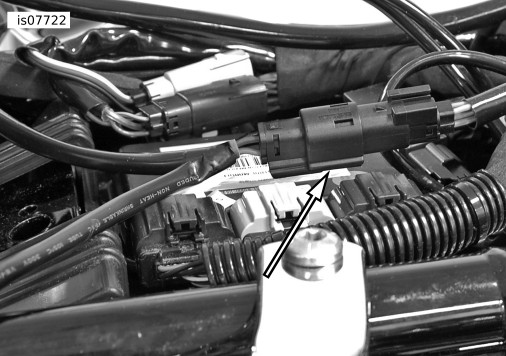

2. Lásd: Ábra 8 . Útvonal a hám ágak előre a járművön:
a. A jumper hám csatlakoztassa a hátsó hangszóró hám és útvonalon a jumper kábelezés belsejében a drót vályú eleje felé.
Ábra 8. Hátsó hangszóró Jumper hám Útválasztás
FIGYELEM
Ellenőrizze, hogy a kormány simán, akadálymentesen elfordítható-e. A kormányzás zavarása a jármű feletti uralom elvesztéséhez és súlyos, akár végzetes személyi sérüléshez is vezethet. (00371a)
  • Győződjön meg arról, hogy vezetékek nem húzza feszes, ha kormányon van kapcsolva teljesen megáll jobbra vagy balra villát.
3. A hangszóró kábelezés belsejében a spoiler az ösvényen a felső összekötő heveder elhagyta a belső áramvonalazó útvonal.
4. Vásárfia erősítő: csatlakozni [313] jön az erősítő kimenet. Vásárfia erősítő: nélkül csatlakozni [162] jön a rádió. A 2 Amper (nyeregtáska & fairing): csatlakozás RH táska [298], LH táska csatlakozó nyeregtáska amp Kit tartalmazza.
5. Kábel-szíjak, a Kit segítségével rögzítse a hevederek közeli vezetékeket.
MEGJEGYZÉS
Sérülésének elkerülése érdekében lehetséges, hogy a hangrendszer, ellenőrizze, hogy a gyújtás kapcsoló az OFF pozícióban a fő biztosíték telepítése előtt.
6. Ellenőrizze, hogy a gyújtás kapcsoló az OFF pozícióban. Lásd a Szervizelési kézikönyvet, és kövesse az utasításokat, hogy telepítse a fő biztosíték.
7. Tesztelje a rádió és hangszóró ellenőrzés a megfelelő működéshez.
8. A vizsgálat befejezése után húzza ki a fő biztosíték újra, és telepítése a kábelezés árokban terjed, tüzelőanyag-tartály, RH oldalát borító, külső fairing és szélvédő / szolgáltatás útmutatóját.
FIGYELEM
Miután visszaszerelte az ülést, húzza meg felfelé ellenőrzésként, hogy rögzült-e a helyén. Menet közben a laza ülés elmozdulhat, ettől elveszítheti uralmát járműve felett, ami súlyos, akár végzetes személyi sérüléssel is járhat. (00070b)
9. Lásd a Szervizelési kézikönyvet, és kövesse az utasításokat, hogy telepítse az ülés.
BOOM!™ AUDIO SZOFTVER FRISSÍTÉS
HASZNÁLAT során: kis mennyiségű vizet időnként gyűjthet a hangszóró üregek, míg kint parkol. A nyeregtáska hangszórók olyan időjárásálló, és amikor a rádió is powered a hangszóró visszadobja a vizet, de lehetne egy ideiglenes hatása egészséges tulajdonság. A hangszóróüregek megfelelő kiürítéséhez emelje fel a nyeregtáska fedelét.
SZERVIZELHETŐ ALKATRÉSZEK

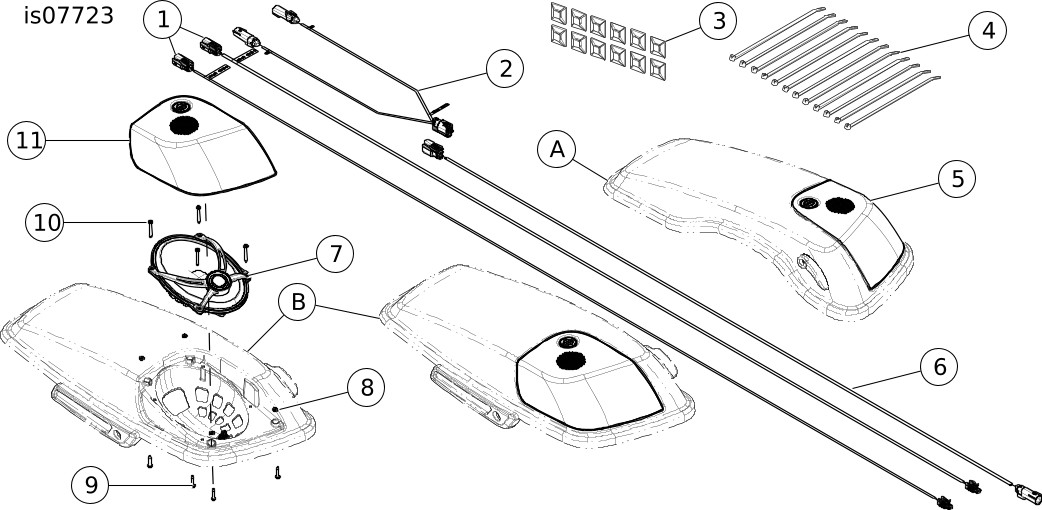

Ábra 9. Szervizalkatrészek, Boom!
SZERVIZELHETŐ ALKATRÉSZEK
Táblázat 1. Szervizalkatrészek, Boom!
Tétel
Leírás (mennyiség)
Cikkszám
Telepítési változata
4 HANGSZÓRÓ, ERŐSÍTŐ NÉLKÜL
4 HANGSZÓRÓ, ERŐSÍTŐ
2 ERŐSÍTŐ
1
Hám, nyeregtáska hangszóró (a Nyerges hátú) huzal (2)
69200741
2
2
1
2
Vezeték hám, nyeregtáska hangszóró (a Nyerges hátú) (1)
69200742
1
1
-
3
Rögzítő, kábel heveder (12)
69200342
4
Kábel heveder (12)
10065
5
Védőrács szerelvény, nyeregtáska, bal oldali (1)
76000873
6
Vezeték hám, jumper, hangszóró (FLHX erősítő nélkül) (1)
69200489
1
-
-
7
Közgyűlés hangszóró, nyeregtáska, (2)
76000971
8
Mosó, gumiból (8)
10300066
9
Csavar, H-LO 8-18 X .75 hüvelyk (védőrács) (8)
10200012
10
Csavar, HI-LO 8-18 X 1,75 hüvelyk (hangszóró) (8)
10200095
11
Védőrács szerelvény, nyeregtáska, jobb oldali (1)
76000874
Elemek, kit szerepel, de nem jelenik meg:
*
Fúró sablon (1)
76000344
*
Tömszelence, hám pecsét (2)
12100167
2
2
1
A szövegben említett alkatrészek, amelyeket a készlet nem tartalmaz.
A
Bal oldali nyeregtáska fedél
B
Jobb oldali nyeregtáska fedél
