BOOM! AUDIO-HØYTTALERSETT FOR SALVESKER
941000582019-01-31
GENERELT
Settnummer
76000953
Modeller
Hvis du trenger informasjon om montering for forskjellige modeller, kan du lese P&A-detaljhandelkatalogen eller Parts and Accessories-delen (Deler og tilbehør) på www.harley-davidson.com (kun engelsk).
MERK
Høyttalerne i dette settet er KUN til bruk i bestemte Harley-Davidson ® -lydsystemer fra 2014 og senere. Les P&A-katalogen eller avsnittet for deler og utstyr på www.harley-davidson.com (kun på engelsk).
Bruk av disse høyttalerne i Harley-Davidson-lydsystemer fra 2005 eller eldre VIL SKADE SYSTEMENE PÅ PERMANENT BASIS .
Installasjonskrav
Korrekt montering av dette settet krever at du bytter ut lokkene på salveskene. Lokkene kan kjøpes separat fra en Harley-Davidson-forhandler.
RTV-tetning eller tilsvarende kreves for korrekt montering av dette settet.
ADVARSEL
Føreren og passasjerens sikkerhet avhenger av korrekt montering av dette settet. Bruk de passende prosedyrene i servicehåndboken. Hvis du ikke er i stand til å utføre prosedyren eller ikke har de nødvendige verktøyene, bør du få en Harley-Davidson-forhandler til å utføre monteringen. Feilaktig montering av dette settet kan utgjøre en fare for liv og helse. (00333b)
MERK
Dette instruksjonsarket refererer til servicehåndboken. For å utføre monteringen er det nødvendig med en servicehåndbok for denne motorsykkelmodellen. Den kan skaffes fra en Harley-Davidson-forhandler.
Settets innhold
Se Figur 9 og Tabell 1 .
FORBEREDELSE AV SALVESKER
Boring i salvesker
1. Legg et rent teppe over arbeidsflaten for å beskytte de lakkerte overflatene på salvesken.
2. Fjern bunnen på høyre salveske i henhold til servicehåndboken. Legg den med utsiden ned på den beskyttede arbeidsflaten.
3. Se Figur 1 . Plasser mal 76000344 på salvesken som vist (med forsiden ned). Marker hullet for «kun høyttaler». Fjern malen, dekk til borepunktet med maskeringsteip for å forhindre riper eller avskalling av lakk, og bor et hull i spesifisert størrelse.
Lengde/mål/avstand: 19 mm (0,75 in)
MERK
  • Hvis IKKE du skal montere en salveskeforsterker, borer du et enkelt 19 mm (0,75 in) hull som vist på malen.
  • Hvis du SKAL montere en salveskeforsterker, følger du instruksjonene i salveskeforsterkersettet.
4. Fjern bøss fra boringen og fest dekselet.

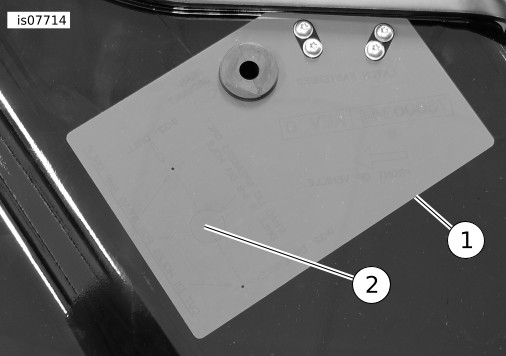

1Mal 76000344
2Plassering for Kun høyttaler-hull
Figur 1. Bor et hull i den indre veggen i salvesken (høyre side vist)
5. Sett salvesken til side, og gjenta steg 1-4 for venstre salveske.
Salveskelokk
1. Se Figur 2 . Inspiser høyttalerpakningen (4) og kontroller at den er intakt.
2. Med diskanthøyttaleren (3) mot fronten av salvesken monterer du høyttaleren (1) i hulrommet på forsiden av salveskedekselet (5).

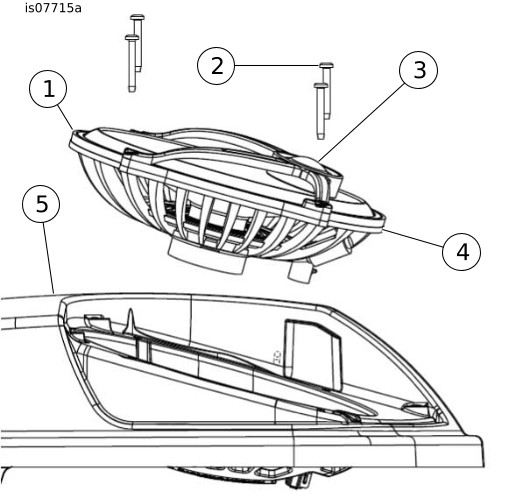

1Høyttaler
2Lang skrue (4)
3Retning til diskanthøyttaler
4Høyttalerpakning
5Salveskedeksel
Figur 2. Høyttalerretning
3. Se Figur 2 . Sett inn fire lange skruer (2) fra toppen gjennom monteringshullet i høyttaleren. Rett inn fire skruer i forhold til monteringshullene i vesken. Stram til.
Tiltrekningsmoment: 1,4–1,7 N·m (12–15 in-lbs)
4. Finn frem riktig høyttalergitter og fire gummipakninger og skruer (10) fra høyttalersettet.
MERK
Det er viktig at gummipakningene er nøyaktig plassert for å forhindre at det kommer vann inn.
5. Se Figur 3 . Plasser en gummipakning i fordypningen rundt hvert av hullene i lokket.

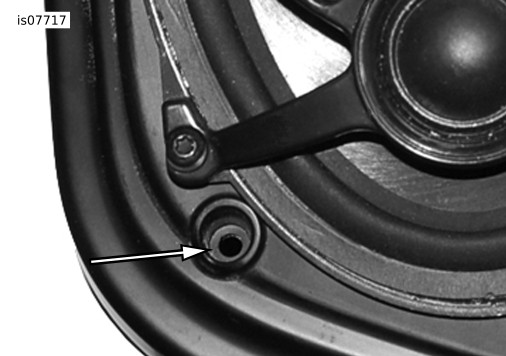

Figur 3. Gummipakning

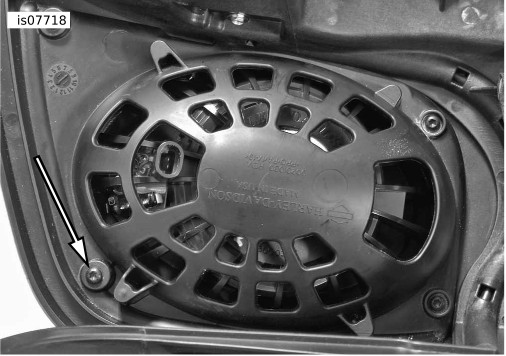

6. Se Figur 4 . Plasser høyttalergitteret i posisjon over høyttaleren. Kontroller at gittertappen er satt inn i sporet i ytterkanten. Hold gitteret på plass, og åpne dekselet. Sett inn skruene gjennom hullene i lokket fra innsiden og inn i monteringsfeltene i gitteret. Trekk til skruene.
Tiltrekningsmoment: 1,4–1,7 N·m (12–15 in-lbs)
Figur 4. Høyttalergitterskruer
7. Gjenta steg 1 til 5 for motsatt side.
MONTERING AV LEDNINGER I SALVESKER
MERK
Hvis du monterer en salveskeforsterker, skal du bare montere høyttalerkabler på høyre side. Se instruksjonene i salveskeforsterkersettet.
  1. Finn frem en jumper-høyttalerkabel og en delt pakning fra settet.

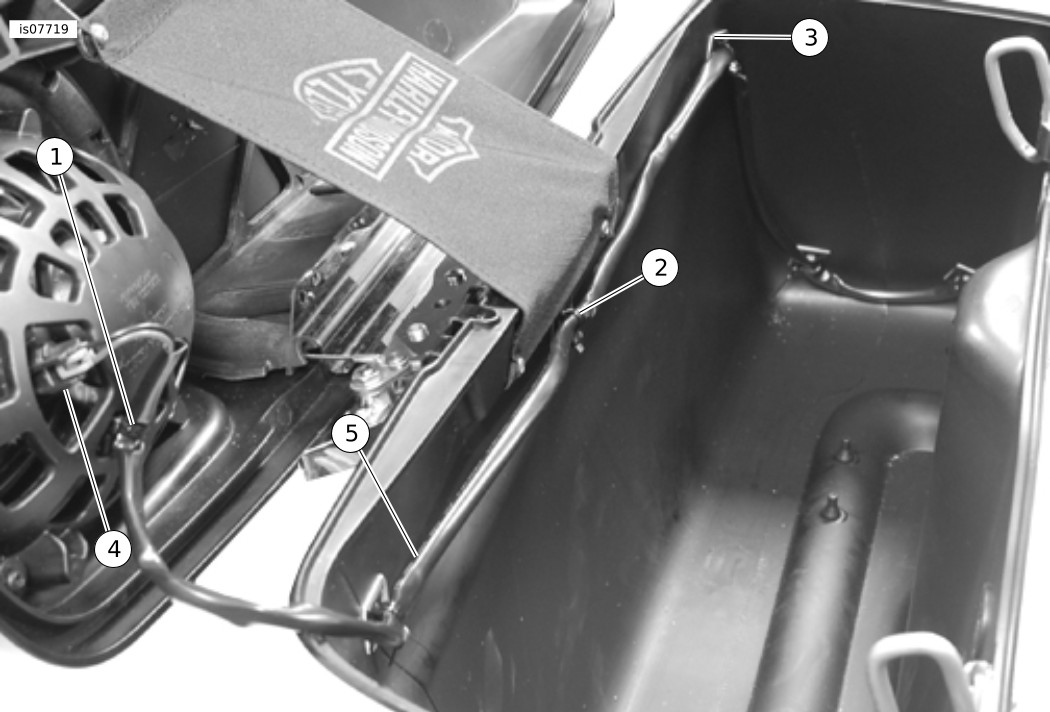

  2. Se Figur 5 . Før den blå og lilla todelte koblingen fra utsiden gjennom hullet i salvesken og koble den til høyttalerkoblingen. Føring av ledning:
    1. Fest en kabelstropp rundt høyttaleren og ledningen, og la det være nok slakk til å gjøre det mulig å koble fra høyttalerkoblingen.
    2. Til baksiden av salvesken.
    3. Nedover til bunnen av salvesken.
    4. På tvers av baksiden av salvesken.
    5. Oppover langs den ytre veggen.
  3. Se Figur 5 . Fjern papiret fra den selvklebende baksiden av hvert ledningfeste, og fest det til innsiden av veggene på salvesken, som vist. Fest jumper-ledningen til ledningfestene med kabelstroppene.
1Kabelstropp ved baksiden av høyttaleren
2Kabelfester
3Kabelstropper
4Høyttalerkontakt
5Ledning til salveskehøyttaler
Figur 5. Indre føring av kabel i salveske
8. Se Figur 6. Fest den delte foringen fra utsiden av salvesken rundt røret som fører inn i vesken. Bruk RTV-tetning for å tette vesken.

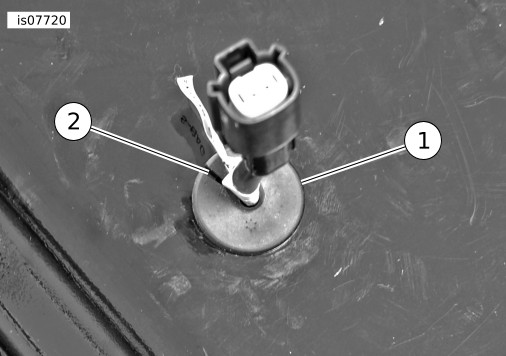

1Delt pakning
2Plassering av RTV-tetning
Figur 6. Delt pakning
9. Fest klistremerket med lastekapasitet for salvesken på innsiden av lokket.
10. Gjenta stegene for salvesken på motsatt side.
FORBEREDELSE AV SYKKELEN
ADVARSEL
Tøm systemet for drivstoff under høytrykk før tilførselsslangen blir koblet fra, for å forhindre at drivstoffet spruter ut. Bensin er ekstremt brannfarlig og svært eksplosiv, noe som kan sette liv og helse på spill. (00275a)
ADVARSEL
For å unngå at motorsykkelen starter utilsiktet, noe som kan sette liv og helse på spill, må du fjerne hovedsikringen før du fortsetter. (00251b)
ADVARSEL
Røyking og all bruk av åpen ild eller gnister er forbudt når du skal utføre service på drivstoffsystemet. Bensin er ekstremt brannfarlig og svært eksplosiv, noe som kan sette liv og helse på spill. (00330a)
Les instruksjonene i servicehåndboken for å fjerne drivstofftanken, høyre sidedeksel, den ytre kåpen og vindskjermen.
MERK
For sykler utstyrt med alarmsirene:
  • Sjekk at fjernkontrollen er i nærheten.
  • Vri tenningsbryteren til IGNITION.
FØRING AV LEDNINGER PÅ SYKKELEN
Monter ledningene til bakre høyttaler
1. Se Figur 9 og Figur 7 . Inspiser kontaktene på de to lange grenene på den ene siden av ledningene til bakre høyttaler.
a. Finn kontakten som er merket "RH" og før den under salveskens låsepinne, bak støtdemperfestet, og i nærheten av baksiden av høyre salveske.
b. Fest ledningene med en kabelstropp i nærheten av kontakten til det bakerste øyet på skjermfestet.
c. Fortsett å sette på kabelstropper for å sikre resten av ledningen som vist.
d. Fest en kabelstropp rundt rammen, og før ledningen mot midten av sykkelen.
e. Gjenta på venstre side.

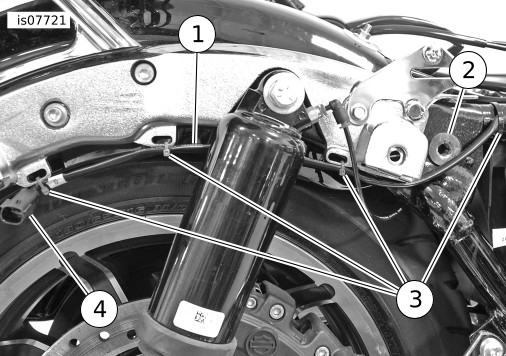

1Ledning til bakre høyttaler
2Monteringshull i sidedeksel
3Plassering av kabelstropper
4Salveskekontakt
Figur 7. Føring av ledning til bakre høyttaler
2. Se Figur 8 . Før grenene av ledningssettet fremover på sykkelen:
a. Koble jumper-ledningen til bakre høyttalerledning og før jumper-ledningen mot forsiden på innsiden av ledningføringen.
Figur 8. Føring av jumper-ledning til bakre høyttaler
ADVARSEL
Sørg for at styringen er jevn og løper fritt uten forstyrrelser. Forstyrrelser av styringen kan føre til tap av kontroll over motorsykkelen, med fare for liv og helse. (00371a)
  • Sørg for at ledninger ikke strammes for mye når styret vris helt til venstre eller høyre.
3. Før høyttalerkablene på innsiden av kåpen langs sammenkoblingsledningen til øverst til venstre på den indre kåpen.

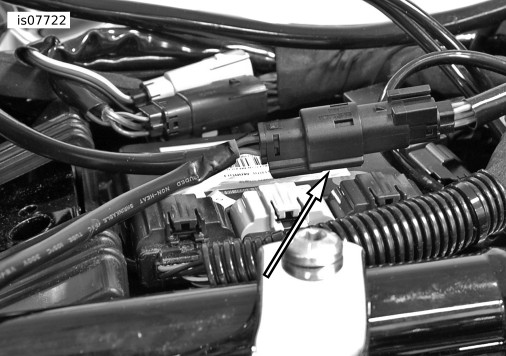

4. Med forsterker i kåpe: Koble til [313] fra utgangen på forsterkeren. Uten forsterker i kåpe: Koble til [162] fra radioen. Med 2 forsterkere (salveske og kåpe): Koble høyre salveske til [298]. Venstre salveskekontakt følger med salveskeforsterkersettet.
5. Bruk kabelstropper fra settet til å feste ledningene til andre ledninger.
MERK
For å hindre mulig skade på lydsystemet må du sjekke at tenningsnøkkelen er OFF (av) før montering av hovedsikringen.
6. Kontroller at tenningsbryteren er i AV-posisjon. Se i servicehåndboken, og følg instruksjonene for å montere hovedsikringen.
7. Test at radioen og høyttalerkontrollene fungerer som de skal.
8. Etter at testen er fullført, kan du koble fra sikringen igjen og feste ledningdekselet, drivstofftanken, høyre sidedeksel, den ytre kåpen og vindskjermen i henhold til instruksjonene i servicehåndboken.
ADVARSEL
Etter montering av setet, trekker du setet oppover for å sikre at det er i låst posisjon. Mens du kjører, kan et løst sete forårsake tap av kontroll, som kan føre til død eller alvorlig personskade. (00070b)
9. Se i servicehåndboken, og følg instruksjonene for å montere setet.
PROGRAMVAREOPPGRADERING FOR BOOM!™ AUDIO
I BRUK: Det kan komme inn litt vann i hulrommet rundt høyttalerne når kjøretøyet er parkert ute. Salveskehøyttalerne er vanntette, og når de brukes, vil vannet drives ut, men en midlertidig effekt på lydkvaliteten kan forekomme. Løft salveskelokkene for å tømme ut vannet raskt.
SERVICEDELER

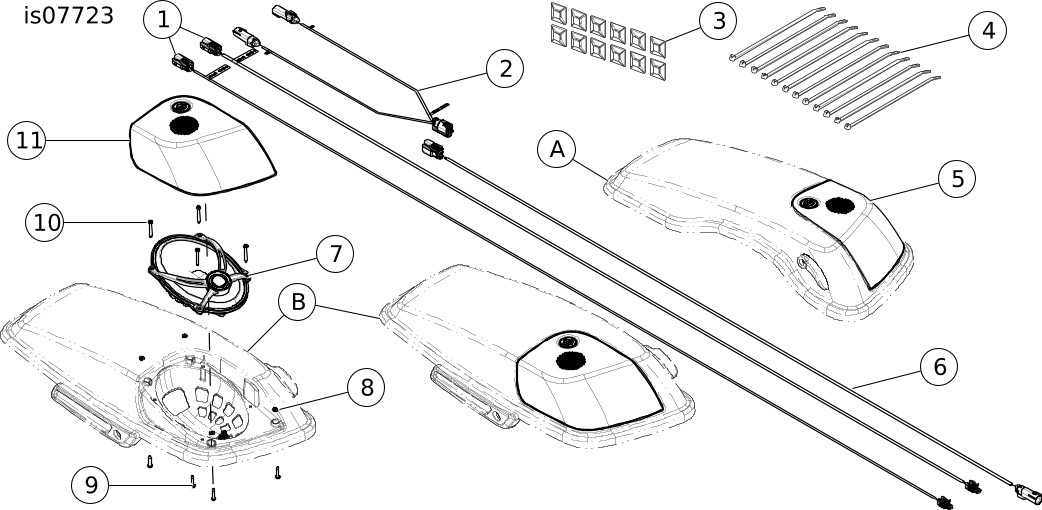

Figur 9. Servicedeler, Boom! Audio-høyttalersett til salvesker
SERVICEDELER
Tabell 1. Servicedeler, Boom! Audio-høyttalersett til salvesker
Element
Beskrivelse (mengde)
Delenumre
Monteringsvarianter
4 HØYTTALERE UTEN FORSTERKER
4 HØYTTALERE MED FORSTERKER
MED 2 FORSTERKERE
1
Ledninger, salveskehøyttaler (i salveske) (2)
69200741
2
2
1
2
Ledninger, salveskehøyttaler (til salveske) (1)
69200742
1
1
-
3
Feste, kabelstropp (12)
69200342
4
Kabelstropp (12)
10065
5
Gitter, salveske, venstre (1)
76000873
6
Ledning, jumper, høyttaler (FLHX uten forsterker) (1)
69200489
1
-
-
7
Høyttaler, salveske, (2)
76000971
8
Skive, gummi (8)
10300066
9
Skrue, HI-LO 8-18 X 0,75 tommer (gitter) (8)
10200012
10
Skrue, HI-LO 8-18 X .1,75 tommer (høyttaler) (8)
10200095
11
Gitter, salveske, høyre (1)
76000874
Ting nevnt i settet, men ikke vist:
*
Boremal (1)
76000344
*
Foring, ledningstetning (2)
12100167
2
2
1
Ting som er nevnt i teksten, men ikke inkludert i settet:
A
Venstre salveskedeksel
B
Høyre salveskedeksel
