BOOM! ชุดลำโพงแฟริ่งระบบเสียงขั้น ll (FLTR)

941000612020-12-01

ทั่วไป

ขอแนะนำให้ทำการติดตั้งโดยผู้จำหน่าย

หมายเลขชุดอุปกรณ์

76000956

รุ่น

สำหรับข้อมูลที่สอดคล้องกับแต่ละรุ่น โปรดดูที่แคตตาล็อกขายปลีกของ P&A หรือส่วนชิ้นส่วนและอุปกรณ์เสริมของ www.harley-davidson.com (ภาษาอังกฤษเท่านั้น)

ข้อกำหนดในการติดตั้ง

ชุดอุปกรณ์เครื่องขยายเสียง (หมายเลขชิ้นส่วน 76000523)

รุ่น FLTRUSE เท่านั้น: ซื้อชุดมัดสายไฟแยกต่างหาก (หมายเลขชิ้นส่วน 69200489) และ จำเป็นต้องมีชุดมัดสายไฟเชื่อมต่อระหว่างกัน (หมายเลขชิ้นส่วน 69200714)

น้ำยาล็อคเกลียวและกันซึม Loctite ^® 243 - สีน้ำเงิน (หมายเลขชิ้นส่วน 99642-97)

หมายเหตุ

ห้ามนำลำโพง Stage I และ Stage II มารวมกันอยู่บนรถคันเดียวกัน

ลำโพงเหล่านี้ใช้สำหรับเฉพาะระบบเสียงของ Harley-Davidson ปี 2014 เป็นต้นมา การใช้งานลำโพงเหล่านี้กับระบบเสียงของ Harley-Davidson ปี 2006-2013 จะทำให้ลำโพงเสียหายอย่างถาวร การใช้งานลำโพงเหล่านี้กับระบบเสียงของ Harley-Davidson ปี 2005 หรือก่อนหน้าจะทำให้ระบบเหล่านั้นเสียหายอย่างถาวร

คำเตือน

EQ ของวิทยุจะต้องได้รับการอัปเดตโดยตัวแทน Harley-Davidson ก่อนที่จะใช้ระบบเสียง การใช้ระบบเสียงก่อนทำการอัปเดต EQ ของวิทยุจะทำให้ลำโพงเสียหายทันที (00645d)

การอัปเดต EQ ของวิทยุโดยใช้เครื่องมือวินิจฉัย Digital Technician ^® II:

แนะนำ ก่อน การติดตั้งลำโพง
จำเป็น ก่อน การใช้งานระบบเสียง
มีเฉพาะในผู้จำหน่าย Harley-Davidson ที่ได้รับอนุญาต

คำเตือน

ความปลอดภัยของผู้ขับขี่และผู้โดยสารขึ้นอยู่กับการติดตั้งชุดอุปกรณ์นี้อย่างถูกต้อง ใช้ขั้นตอนในคู่มือการให้บริการที่เหมาะสม หากคุณไม่สามารถดำเนินการหรือไม่มีเครื่องมือที่ถูกต้อง โปรดให้ตัวแทน Harley-Davidson ทำการติดตั้ง การติดตั้งอุปกรณ์นี้อย่างไม่เหมาะสมอาจส่งผลต่อการเสียชีวิตหรือการบาดเจ็บที่รุนแรง (00333b)

หมายเหตุ

เอกสารแนะนำฉบับนี้เป็นข้อมูลแนวทางในการซ่อมบำรุง ต้องมีคู่มือซ่อมบำรุงสำหรับมอเตอร์ไซค์ปี/รุ่นนี้เพื่อทำการติดตั้ง ขอรับได้จากตัวแทนจำหน่าย Harley-Davidson

ไฟฟ้าเกินกำลัง

คำเตือน

ขณะติดตั้งอุปกรณ์ไฟฟ้า อย่าใช้กำลังไฟเกินกว่าของฟิวส์หรือเบรคเกอร์วงจรไฟฟ้า เพื่อป้องกันมิให้เกิดผลกระทบต่อวงจร กำลังไฟเกินกว่าที่กำหนดอาจทำให้ระบบไฟฟ้าไม่สามารถใช้งานได้ ซึ่งอาจส่งผลให้เกิดการเสียชีวิตหรือบาดเจ็บสาหัสได้ (00310a)

คำเตือน

การเพิ่มอุปกรณ์ไฟฟ้ามากเกินไปอาจทําให้ระบบชาร์จของรถรับโหลดมากเกินไปได้ หากเมื่อใดที่อุปกรณ์ไฟฟ้าที่เสริมเข้ามานั้นทำงานโดยใช้กระแสไฟมากกว่าที่ระบบชาร์จของรถจะสามารถผลิตได้ ระบบอาจหยุดชาร์จแบตเตอรี่และทำให้ระบบไฟฟ้าของรถเสียหายได้ (00211d)

การซื้อชุดอุปกรณ์นี้จะให้สิทธิ์คุณใช้ซอฟต์แวร์ปรับแต่งเสียงที่พัฒนาขึ้นเป็นพิเศษซึ่งใช้กับระบบเสียงขั้นสูง การปรับแต่งเสียงลักษณะเฉพาะนี้ออกแบบมาเพื่อเพิ่มประสิทธิภาพและการตอบสนองต่อเสียงของลำโพงช่วงล่างแฟริ่ง BOOM! Audio แม้ว่าชุดอุปกรณ์นี้ไม่ได้ติดตั้งโดยผู้จำหน่าย Harley-Davidson อย่างไรก็ตามซอฟต์แวร์ปรับแต่งเสียงพิเศษนี้มีให้ใช้โดยไม่คิดค่าใช้จ่ายจากผู้จำหน่ายทุกรายผ่าน Digital Technician II ผู้จำหน่ายอาจมีการคิดค่าแรงสำหรับกระบวนการอัปเกรด

เครื่องขยายเสียงนี้ต้องใช้กระแสไฟฟ้าเพิ่มถึง 8 แอมป์ จากระบบไฟฟ้า

เนื้อหาเกี่ยวกับชุดอุปกรณ์

ดู รูปภาพ 4 และ ตาราง 1

การเตรียมการ

คำเตือน

เพื่อเป็นการป้องกันการสตาร์ทเครื่องโดยไม่ได้ตั้งใจ ซึ่งอาจทำให้เกิดการเสียชีวิตหรือบาดเจ็บสาหัสได้ โปรดเอาฟิวส์หลักออกก่อนทำงานต่อ (00251b)

ดูคู่มือซ่อมบำรุง เอาฟิวส์หลักออก

การถอด

ถอดกระจกกันลมออก ถอดแฟริ่งด้านนอก ดูคู่มือซ่อมบำรุง
ถอดตะแกรงลำโพงแฟริ่งออก ดูคู่มือซ่อมบำรุง
ถอดลำโพงแฟริ่ง
1. กล่องลำโพงถอดสกรูสี่ตัวที่ยึดลำโพงกับ
2. จับลำโพงให้ห่างจากกล่องลำโพง ถอดสายออก ถอดลำโพง
3. ทำซ้ำกับอีกด้าน
4. ทิ้งลำโพง

การติดตั้ง

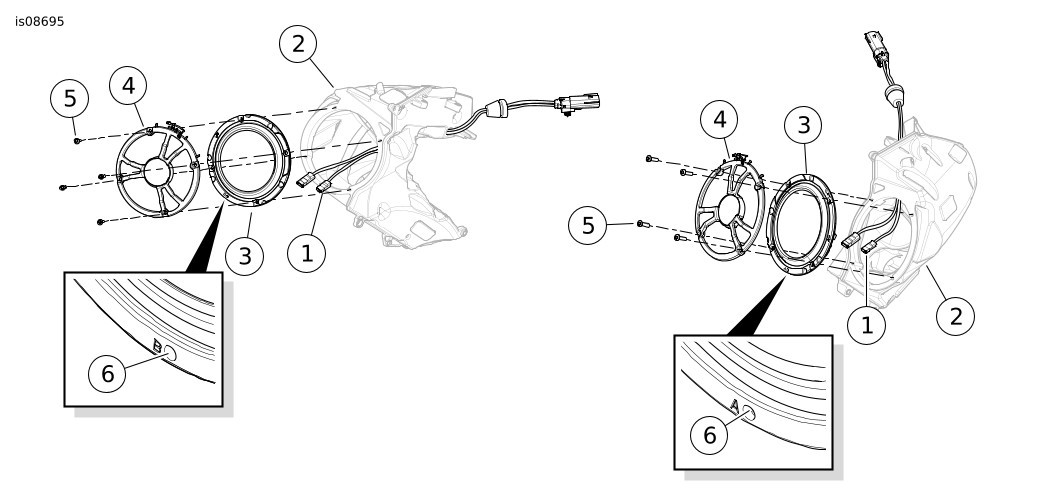

1.	ดู รูปภาพ 1 ติดหัวต่อชุดมัดสายไฟลำโพง (1) ด้านในกล่องลำโพง (2) กับปลายสายที่อยู่ด้านหลังวูฟเฟอร์ (3) ขนาดของสเปดที่แตกต่างกันป้องกันการประกอบที่ไม่เหมาะสม
2.	วางตำแหน่งลำโพงที่รูเปิดในกล่องลำโพง หมายเหตุ ตัวหนังสือ “A” และ “B” ประทับที่ด้านขอบนอก (6) ของลำโพง สำหรับลำโพงซ้าย หมุนเพื่อให้ตัวอักษร “B” อยู่ที่ด้านล่าง สำหรับลำโพงขวา หมุนเพื่อให้ตัวอักษร “A” อยู่ที่ด้านล่าง
3.	วางตำแหน่งที่ติดตั้งลำโพงเสียงกลาง (4) ไว้บนวูฟเฟอร์ หมุนส่วนประกอบลำโพงเสียงกลางให้ตรงกับรูยึดกับวูฟเฟอร์ วางตำแหน่งสายที่ด้านบนของวงแหวนยึดของลำโพงเสียงกลาง
4.	รัดวูฟเฟอร์และลำโพงเสียงกลางเข้าด้วยกันกับกล่องลำโพงด้วยสกรูสี่ตัว (5) ขันให้แน่น แรงบิด: 1.6–2.3 N·m (14.2–20.4 in-lbs)

1	หัวต่อฐานลำโพง (2)
2	กล่องลำโพง (2)
3	ลำโพงประกอบ เสียงกลาง/วูฟเฟอร์ (2)
4	องค์ประกอบยึดลำโพงเสียงกลาง (2)
5	ตัวอักษรตราประทับ
6	สกรู (8)

รูปภาพ 1 การติดตั้งลำโพงวูฟเฟอร์

หมายเหตุ

ทวีตเตอร์/ตะแกรงลำโพงจะอยู่เฉพาะด้าน ตะแกรงขวาจะมีข้อความ “BOOM! AUDIO STAGE II” ที่ด้านขวาของตัวทวีตเตอร์ ตะแกรงซ้ายจะไม่มีข้อความ
ในการที่จะคลายลำโพงเสียงกลางไปที่ตัวเชื่อมตะกั่วทวีตเตอร์ในขั้นที่ 5a เลื่อนตัวครอบผ่านเทอร์มินัลตัวเมีย เชื่อมต่อเทอร์มินัล เลื่อตัวครอบไปข้างหน้าผ่านเทอร์มินัลที่เชื่อมต่อกันอยู่

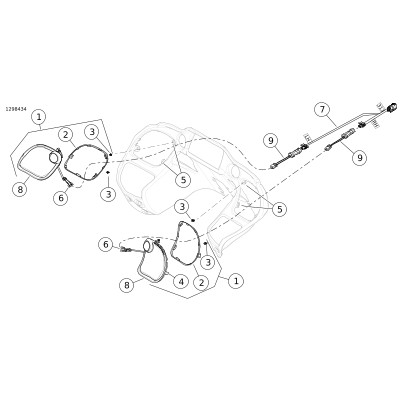

ดู รูปภาพ 2 ติดตั้งองค์ประกอบตะแกรง (1)
1. เชื่อมต่อสายตะกั่วสองสายจากลำโพงระยะกลาง ไปสู่สายตะกั่วทวีตเตอร์บนตะแกรงลำโพง
2. ตรวจสอบว่าปะเก็นยาง (2) อยู่ในที่ของมันรอบ ๆ บริเวณตะแกรง ตรวจสอบว่าคลิปสองตัว ๖3) อยู่ในที่ของมันบนแท็บตะแกรง (4) แทนที่องค์ประกอบถ้าหากเสียหายหรือหายไป
3. ใส่การเดินสายทวีตเตอร์และหัวต่อลงในช่องว่างระหว่างมุมอินบอร์ดด้านบนของรูเปิดลำโพงแฟริ่งด้านใน และตัวลำโพง
4. วางแท็บ (4) ลงที่ด้านนอกของรูเปิดลำโพง
5. วางคลิปติดตะแกรงในช่อง (5)
6. ดันตะแกรงบนกริลล์ในบริเวณตัวยึดแต่ละตัวจนกระทั่งได้ยินเสียงคลิกดังชัดเจน
7. ทำซ้ำกับอีกด้านหนึ่ง

1	ชุดตะแกรง (2)
2	ปะเก็น
3	คลิป (4)
4	แท็บ
5	ช่อง
6	ฉลากอัปเดต EQ (2)
7	บังเหียน
8	ทวีตเตอร์/ชุดประกอบลำโพงเสียงกลาง (2)
9	ชุดมัดสายไฟอะแดปเตอร์ (2)

รูปภาพ 2 ทวีเตอเดอร์ลำโพง/ ระยะกลาง และ เกียร์

รุ่น FLTRUSE: ติดตั้งชุดมัดสายไฟเชื่อมต่อระหว่างกันของลำโพงหลัง (หมายเลขชิ้นส่วน 69200714) และชุดมัดสายไฟชุดมัดสายไฟจัมเปอร์ลำโพงหลัง (หมายเลขชิ้นส่วน 69200489) ซื้อแยกกันแต่ละตัว ชุดมัดสายไฟจัมเปอร์ด้านหลังเชื่อมต่อลำโพงหลังกับเครื่องขยายเสียงแฟริ่ง
1. วางตำแหน่งระบบเสียงด้านหลัง [162] ใต้พนักพิงผู้โดยสารและถอด [162]
2. เชื่อมต่อ [162A] และ [162B] กับคู่หัวต่อบนชุดมัดสายไฟ เชื่อมต่อระหว่างกัน ของลำโพงหลัง
3. เชื่อมต่อ [162A] สี่ทิศทางเข้ากับชุดมัดสายไฟ จัมเปอร์ ของลำโพงหลังเข้ากับ [162D] สี่ทิศทาง บนชุดมัดสายไฟเชื่อมต่อระหว่างกัน
4. ใช้ฝาปิดช่องที่ไม่ได้ใช้ของ [162C] สี่ทิศทางบนชุดมัดสายไฟเชื่อมต่อระหว่างกัน
5. เดินสายชุดมัดสายไฟจัมเปอร์ลำโพงหลัง [162B] กับสายคู่ขนาบไปที่เครื่องขยายเสียงแฟริ่ง ให้เป็นตัวเชื่อม [313] สำหรับแฟริ่งของ รุ่น FLTRUSE
ดู รูปภาพ 2ทุกรุ่น: วางตำแหน่งชุดมัดสายไฟ (7) ด้านในของแฟริ่งภายใน
ทุกรุ่นยกเว้น FLTRUSE: เชื่อมต่อ เบ้าเสียบ หัวต่อ Molex สี่ทิศทาง [313B] ของชุดมัดสายไฟรูปตัว Y ไปที่ เบ้าเสียบ เอาต์พุตลำโพงหลังชุดมัดสายไฟเครื่องขยายเสียง [313] รุ่น FLTRUSE: เชื่อมต่อ เบ้าเสียบ หัวต่อ Molex สี่ทิศทาง [313B] ของชุดมัดสายไฟรูปตัว Y ไปที่ เบ้าเสียบ เอาต์พุตลำโพงหลังชุดมัดสายไฟเครื่องขยายเสียง [162B]

หมายเหตุ

จําเป็นต้องใช้ชุดสายไฟอะแดปเตอร์ (9) รูปภาพ 2 หรือชุดสายไฟอะแดปเตอร์ (10) รูปภาพ 4 สําหรับรุ่นของลําโพงที่ระบุในชุดอุปกรณ์นี้ แต่อาจไม่จําเป็นต้องใช้กับทุกรุ่น การใช้ลําโพงร่วมกับชุดสายไฟในบางรูปแบบอาจมีการเชื่อมต่อชุดสายไฟที่แตกต่างไป ใช้อะแดปเตอร์ (69200925) เพื่อแก้ปัญหาการเชื่อมต่อ

ดู รูปภาพ 4 เพิ่มชุดมัดสายไฟอะแดปเตอร์ (10) จากชุดอุปกรณ์
ดู รูปภาพ 2 จับคู่ชุดมัดสายไฟอะแดปเตอร์เข้ากับชุดมัดสายไฟ (7)

หัวต่อชุดมัดสายไฟรูปตัว Y จะติดฉลาก “RH” หรือ “LH” (ด้านขวาหรือด้านซ้าย ตามตำแหน่งของผู้ขับขี่) หรือจับคู่สีของสายของชุดมัดสายไฟรูปตัว Y เข้ากับสีของสายลำโพง เดินสายแต่ละขาของชุดมัดสายไฟเพื่อเชื่อมต่อลำโพงให้ถูกต้อง

เสียบหัวต่อเข้าสู่ลำโพงแต่ละตัว

คำเตือน

โปรดแน่ใจว่าการบังคับรถทำได้อย่างราบรื่นและปราศจาคสิ่งรบกวนใดๆ การรบกวนการบังคับรถอาจส่งผลลบที่อาจทำให้สูญเสียการควบคุมและเกิดการเสียชีวิตหรือบาดเจ็บสาหัสได้ (00371a)

ตรวจสอบให้แน่ใจว่าชุดมัดสายไฟหรือเส้นสายไฟไม่แน่นเกินไปเมื่อแฮนด์บาร์หมุนไปทางซ้ายหรือขวาของตะเกียบหน้า

ตรวจสอบว่าการเลี้ยวราบลื่นและไม่มีการสะดุด

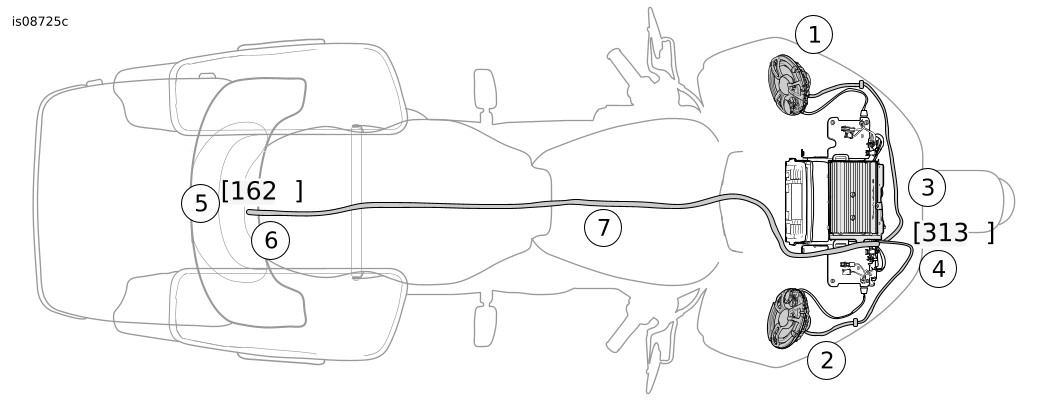

1	ลำโพงแฟริ่งด้านซ้าย
2	ลำโพงแฟริ่งด้านซ้าย
3	เครื่องขยายเสียง แฟริ่ง (ซื้อแยกกัน)
4	ทวีตเตอร์ลำโพงเสียงกลาง [313]
5	ระบบเสียงด้านหลัง 16-ทิศทาง [162]
6	การเชื่อมต่อระหว่างกัน CVO เท่านั้น (หมายเลขชิ้นส่วน 6920714)
7	จัมเปอร์ CVO เท่านั้น (หมายเลขชิ้นส่วน 6920489)

รูปภาพ 3 ลำโพงแฟริ่ง เครื่องขยายเสียง และตำแหน่งการเชื่อมต่อโดยประมาณ

การทำให้เสร็จสิ้น

หมายเหตุ

เพื่อป้องกันความเสียหายที่อาจเกิดขึ้นกับระบบเสียง ให้ยืนยันว่าสวิตช์กุญแจ “ปิด” อยู่ ก่อนทำการติดตั้งฟิวส์หลัก

คำเตือน

ดูคู่มือซ่อมบำรุง ติดตั้งฟิวส์หลัก
ขอให้ตัวแทนจำหน่ายของ Harley-Davidson อัปเดต EQ ของวิทยุโดยใช้ Digital Technician II
บิดสวิตช์กุญแจไปที่ “ON” แต่ไม่ต้องสตาร์ทเครื่อง
โปรดดูส่วน “BOOM! BOX INFOTAINMENT SYSTEM” ในคู่มือสำหรับเจ้าของ “เปิด” วิทยุ ให้แน่ใจว่าลำโพงทุกตัวทำงาน และฟังก์ชันเฟดเดอร์ด้านหน้า/หลังทำงานได้อย่างถูกต้อง หากไม่ ให้ตรวจสอบการเดินสายของลำโพง ทำความเข้าใจว่าอาจจะมีเสียงหึ่ง เสียงเอี๊ยด และเสียงกรอกแกรก อยู่ตลอดจนกระทั่งติดตั้งแฟริ่งด้านนอก
ดูคู่มือซ่อมบำรุง ติดตั้งแฟริ่งด้านนอก ติดตั้งกระจกกันลม

ในการใช้งาน

หลีกเลี่ยงไม่ให้ใช้เครื่องฉีดน้ำแรงดันสูงกับหน้ากากลำโพงโดยตรง อาจส่งผลให้ลำโพงได้รับความเสียหาย

อะไหล่สำรอง

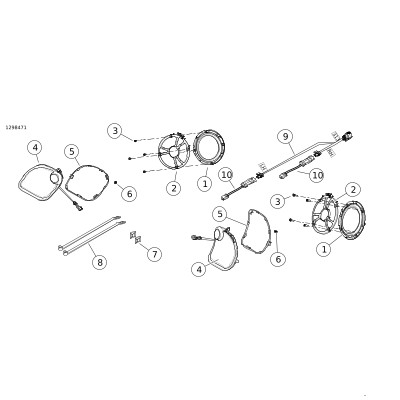

รูปภาพ 4 ชิ้นส่วนบริการ BOOM! ระบบเสียงขั้น ll ชุดลำโพงแฟริ่ง (FLTR)

ตาราง 1 ชิ้นส่วนอะไหล่

รายการ	คำอธิบาย (จำนวน)	หมายเลขชิ้นส่วน
1	ชุดประกอบลำโพง (วูฟเฟอร์) แฟริ่ง (2)	76000822
2	ชุดประกอบลำโพง เสียงกลาง (2)	76000872
3	สกรู (8)	10200376
4	ชุดประกอบทวีตเตอร์/ตะแกรงลำโพง (ซ้าย) (รวมถึงรายการ 5-6) ชุดประกอบทวีตเตอร์/ตะแกรงลำโพง (ขวา) (รวมถึงรายการ 5-6)	76000870 76000871
5	ปะเก็น (ซ้าย) ปะเก็น (ขวา)	76000917 76000918
6	คลิป (2)	12200025
7	ตัวยึดสายไฟ มีกาวด้านหลัง (2)	69200342
8	แถบรัดสาย (2)	10065
9	ชุดมัดสายไฟ ลำโพงทวีตเตอร์/เสียงกลาง	69200925
10	ชุดมัดสายไฟอะแดปเตอร์ (2)	69202459

ข้อมูลแผนภาพระบบไฟฟ้า

รหัสสีสายไฟ

สำหรับสายไฟสีเดียว: ดูสัญลักษณ์แผนภาพตัวเชื่อมต่อ/การเดินสาย (ทั่วไป) รหัสตัวอักษรจะระบุสีสายไฟ

สำหรับสายไฟสีลายทาง: จะมีการเขียนรหัสโดยใช้เครื่องหมายเส้นทับ (/) กั้นระหว่างรหัสสีพื้นและรหัสสีลายทาง ตัวอย่างเช่น ฉลาก GN/Y หมายถึง สายไฟพื้นสีเขียว โดยมีลายสีเหลืองพาด

สัญลักษณ์แผนภูมิสายไฟ

ดูสัญลักษณ์แผนภาพตัวเชื่อมต่อ/การเดินสาย (ทั่วไป) วงเล็บ [] ระบุหมายเลขตัวเชื่อมต่อ ตัวอักษรภายในวงเล็บจะระบุว่า ตัวเรือนเป็นซอคเก็ตหรือเป็นตัวเรือนแบบขา

A=ขา: ตัวอักษร A และสัญลักษณ์ขาตามท้ายหมายเลขหัวต่อ แสดงถึงด้านที่เป็นขาของขั้วต่อ

B=ซอคเก็ต: ตัวอักษร B และสัญลักษณ์ซอคเก็ตตามท้ายหมายเลขหัวต่อ แสดงถึงด้านที่เป็นซอคเก็ตของขั้วต่อ สัญลักษณ์อื่นๆ ที่จะเห็นได้บนแผนผังการเดินสายไฟมีดังต่อไปนี้:

ไดโอด: ไอโอดแสดงถึงกระแสไฟเข้าในวงจรเพียงทิศทางเดียว

ช่วงต่อสายไฟ: มีการใช้ช่วงต่อสายไฟเพื่อแสดงตัวเลือกหรือช่วงต่อหน้า

ไม่มีการเชื่อมต่อ: สายไฟไขว้สองเส้นในแผนผังการเดินสายไฟ โดยไม่มีจุดเชื่อมต่อ แสดงว่า ไม่มีการเชื่อมต่อเข้าด้วยกัน

วงจรไปยัง/มาจาก: สัญลักษณ์นี้ระบุถึงแผนภาพวงจรทั้งหมดในอีกหน้าหนึ่ง สัญลักษณ์ยังระบุถึงทิศทางการไหลของกระแสไฟ

จุดเชื่อมต่อ: จุดเชื่อมต่อเป็นตำแหน่งที่มีการเชื่อมต่อสายไฟสองเส้นหรือมากกว่าเข้าด้วยกันบนแผนผังการเดินสายไฟ สัญลักษณ์จุดเชื่อมต่อจะระบุเฉพาะว่า มีการเชื่อมต่อสายไฟเข้าในวงจรนั้น โดยไม่ใช่ตำแหน่งจุดเชื่อมต่อที่แท้จริงในชุดสายไฟ

สายดิน: สามารถจำแนกสายไฟออกได้เป็นสายดินฟแบบหุ้มฉนวนหรือไม่หุ้ม จะมีการระบุสายดินแบบหุ้มฉนวนโดยใช้สายไฟ (BK/GN) และโดยทั่วไปแล้ว จะใช้สำหรับเซ็นเซอร์หรือโมดูล

หมายเหตุ

จะไม่มีการใช้สายไฟแบบหุ้มฉนวนสำหรับมอเตอร์ไฟฟ้า ขดลวด หรืออื่นๆ ที่อาจก่อให้เกิดสัญญาณรบกวนทางไฟฟ้าบนวงจรสายดิน

จะมีการระบุสายดินแบบไม่หุ้มฉนวนโดยใช้สายไฟ (BK) และใช้สำหรับส่วนประกอบที่ไม่ไวต่อสัญญาณรบกวนทางไฟฟ้า

คู่ไขว้: สัญลักษณ์นี้ระบุว่าชุดสายไฟมีการตีเกลียวสายสองเส้นเข้าด้วยกัน จะช่วยลดสัญญาณรบกวนแม่เหล็กไฟฟ้าในวงจรจากแหล่งสัญญาณภายนอกได้ หากจำเป็นต้องซ่อมแซมสายไฟเหล่านี้ จะต้องคงไว้เป็นสายไฟตีเกลียว

ตาราง 2 รหัสสีสายไฟ

รหัสตัวอักษร	สีสายไฟ
BE	สีน้ำเงิน
BK	สีดำ
BN	สีน้ำตาล
GN	สีเขียว
GY	สีเทา
LBE	สีฟ้าอ่อน
LGN	สีเขียวอ่อน
ฒ	ส้ม
PK	สีชมพู
ต	สีแดง
TN	สีแทน
น	สีม่วง
บ	สีขาว
Y	สีเหลือง

1	หมายเลขหัวต่อ
2	รหัสขั้วต่อ (A=ขา B=ซอคเก็ต)
3	สีสายไฟแบบคงที่
4	สีสายไฟแบบมีขีด
5	สัญลักษณ์ซอคเก็ต
6	สัญลักษณ์ขา
7	ไดโอด
8	สายไฟขาด
9	ไม่มีการเชื่อมต่อ
10	วงจรไปยัง/จาก
11	ตัวประกบต่อ
12	สายดิน
13	คู่ไขว้

รูปภาพ 5 สัญลักษณะแผนผังหัวต่อ/สายไฟ

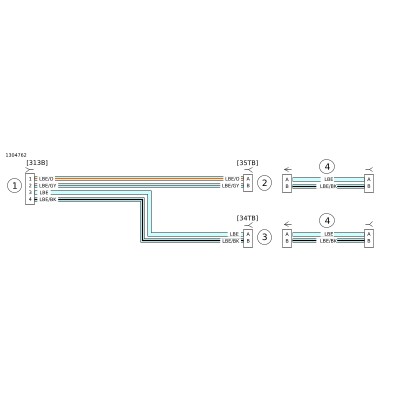

1	ทวีตเตอร์เสียงกลาง [313B]
2	หัวต่อทวีตเตอร์เสียงกลางด้านซ้าย [LH]
3	หัวต่อทวีตเตอร์เสียงกลางด้านขวา [RH]
4	ชุดมัดสายไฟอะแดปเตอร์

รูปภาพ 6 ชุดมัดสายไฟสายไฟแฟริ่งทวีตเตอร์เสียงกลาง
