BOOM! AUDIO-MONTERINGSSETT FOR NEDRE HØYTTALER I KÅPE
941000622019-01-31
GENERELT
Boom! ™ Audio-høyttalerne i dette settet fungerer med både Stage I- og Stage II-systemer.
Disse høyttalerne er utformet for å passe i de nedre kåpedelene på Twin-Cooled ™ -modeller.
Settnummer
76000734, 76000957
Modeller
Hvis du trenger informasjon om montering for forskjellige modeller, kan du lese P&A-detaljhandelkatalogen eller Parts and Accessories-delen (Deler og tilbehør) på www.harley-davidson.com (kun engelsk).
Installasjonskrav
FLHXSE-modeller krever en mal og et tildekkingssett (Part No. 76000734).
Tidligere eller samtidig montering av Stage I- eller Stage II-forsterkersett til kåpe.
FLTRUSE-og FLHTCUTG-modeller krever jumper (delenr. 69200489) og sammenkobling (delenr. 69200714).
For sykler med Stage I trengs det et høyttalerutvidelsessett for å kunne bruke seks eller åtte høyttalere.
For sykler med Stage II trengs det et nedre forsterkersett (delenr. 76000277A). Monteringssett for nedre høyttaler (delenr. 76000586).
FLXSE-modeller fra 2015 og senere må bruke malen i dette settet for å montere forsterkeren.
MERK
Radio EQ SKAL oppdateres av en Harley-Davidson-forhandler FØR lydsystemet brukes. Hvis lydsystemet brukes før radio EQ-oppdatering, vil høyttalerne ta ØYEBLIKKELIG skade. (00645d)
Radio EQ-oppdatering, ved å bruke diagnoseverktøyet Digital Technician ® II er:
  • Anbefalt før INSTALLASJON av høyttaler
  • Nødvendig før BRUK av lydanlegget.
  • Kun tilgjengelig gjennom autoriserte Harley-Davidson-forhandlere.
ADVARSEL
Føreren og passasjerens sikkerhet avhenger av korrekt montering av dette settet. Bruk de passende prosedyrene i servicehåndboken. Hvis du ikke er i stand til å utføre prosedyren eller ikke har de nødvendige verktøyene, bør du få en Harley-Davidson-forhandler til å utføre monteringen. Feilaktig montering av dette settet kan utgjøre en fare for liv og helse. (00333b)
MERK
Dette instruksjonsarket refererer til servicehåndboken. En servicehåndbok for denne motorsykkelmodellen/årsmodellen kreves for denne monteringen. Du kan få en fra en Harley-Davidson-forhandler.
Elektrisk overbelastning
MERK
Det er mulig å overbelaste motorsykkelens ladesystem ved å legge til for mye elektrisk tilbehør. Hvis det elektriske tilbehøret på noe tidspunkt til sammen bruker mer elektrisk strøm enn kjøretøyets ladesystem kan produsere, kan det elektriske forbruket lade ut batteriet og skade det elektriske systemet. (00211d)
ADVARSEL
Ved montering av elektrisk ekstrautstyr må det påses at maks. strømstyrke for sikringen eller kretsbryteren som beskytter den kretsen som blir modifisert, ikke overskrides. Overskridelse av maksimal strømstyrke kan føre til elektriske feil, noe som kan utgjøre en fare for liv og helse. (00310a)
Forsterkeren som monteres med dette settet krever opptil 8 ampere mer strøm fra det elektriske systemet.
Settets innhold
Se Figur 4 og Tabell 1.
KLARGJØRING
ADVARSEL
For å unngå at motorsykkelen starter utilsiktet, noe som kan sette liv og helse på spill, må du fjerne hovedsikringen før du fortsetter. (00251b)
  1. Se servicehåndboken. Ta ut sikringen.
  2. Alle modeller: Hvis du monterer Stage I- eller Stage II-settet samtidig, fullfører du kåpemonteringen nå.
  3. Fjern og kast begge de nedre tilgangsdørene på kåpen.
  4. Fjern ytre kledning. Se servicehåndboken.
  5. Stage I: Monter høyttalerutvidelsessettet.
  6. Stage II: Fjern salvesken på høyre side. Ta av setet. Fjern sidedeksler. Se servicehåndboken.
HØYTTALERMONTERING
  1. Se Figur 4 . Stage I: Før de små koblingene på ledningene (10) til den nedre kåpen. Stage II: Ledningene (10) brukes ikke. Kast ledningene. Før sideledningene i henhold til instruksjonene i monteringssettet for forsterkeren. IKKE bor hull i den nedre kåpen.
  2. Før ledningen langs hovedledningen på høyre side av styrehodet.
  3. Før ledningen gjennom kåpen. Kontroller at det ikke er noe hinder for styringen. La det være rundt 35 cm med ledning inne i den nedre delen av kåpen.
  4. Finn frem høyttalerne. Finn diskanthøyttaleren på ytre side.
  5. Se Figur 1 . Før ledningen gjennom den lille åpningen (2). Sørg for at ledningen ikke kommer i kontakt med ventilen (4) og ventilkontrollen (3).
  6. Gjenta på den andre siden.
  7. Fest ledningene til brettet på baksiden av høyttalerne. La det være nok slakk til at du kan ta ut høyttaleren for å komme til kjølevæskeflasken.
  8. Gjenta på den andre siden.
  9. Fest ledningene med kabelstroppen (5).
  10. Knepp høyttalerne på plass.

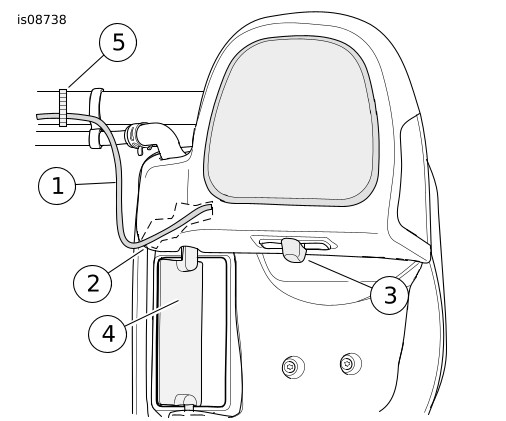

1Høyttalerledning
2Åpning i nedre kåpe
3Ventilkontroll
4Ventil
5Kabelstropper
Figur 1. Føring av høyttalerledninger
MONTERING AV FORSTERKER
Stage I:
Alle modeller bortsett fra CVO Ultra og Trike: Finn koblingen [313] til bakre høyttaler på hovedforsterkeren.
Koble [313] til ledningen (10). Se Figur 4 . Gå til FULLFØRING.
CVO Ultra og Trike: Sett inn 6920714 (hvis ikke den allerede er på plass) i koblingen [162] bak passasjersetet.
Koble 4-veiskoblingen til høyttalerutvidelsesledningen [297] og 4-veispluggen til 69200489-jumperen. Koble plugg-enden på 69200489-jumperen til ledningen fra dette settet (10).
Hvis ikke den ikke er festet tidligere, kobler du sykkelkoblingen [296] (4-veis Molex på pluggsiden, under setet) til 296 (4-veis, kontaktsiden) av høyttalerutvidelsessettet.
Stage II:
MERK
Alle modeller: Toveis diskanthøyttalerkobling [36RT og 37LT] brukes IKKE til Stage II. Dekk til kontaktene med teip, og fest dem med kabelstropper.
Alle modeller bortsett fra FLHXSE fra 2015 og senere: Gå til FULLFØRING-avsnittet i dette dokumentet.
FLHXSE fra 2015 og senere: Følg instruksjonene i dette settet og instruksjonene i monteringssettet, delenr. 76000734.
2015 FLHXSE:
Kast malen som fulgte med Stage II-settet for nedre høyttaler til kåpe. Bruk malen som fulgte med i dette settet. Se Figur 2 .
  1. Se Figur 3 . Bruk malen (1) til å skjære ut åpninger i salveskene til forsterkeren i nedre kåpe , en 18-veis kobling [289-1].
    1. Salveskehøyttalere er montert som standard, ledningene til høyre høyttaler kan befinne seg i tilkoblingshullet. Fjern standardledningen og 4-veiskoblingen.
    2. Plasser malen på salvesken. Rett inn tetningen (2) og haspeåpningene (3). Bruk teip (10) for å holde malen på plass.
    3. Plasser maskeringsteipen på motsatt side av malen for å redusere mulig lakkskade på utsiden av salvesken.
    4. Overfør skjæremønsteret (4) til salvesken. Overfør skjæremønsteret (7) til salvesken. Overfør skjæremønsteret (9) til salvesken.
    5. Bor to 9/32 tommers hull (5) til tilkoblingsflenser. Bor to 3/16 tommers hull (6) til tilkoblingsflenser. Bor to 3/16 tommers hull (8) til tilkoblingsflenser.
    6. Fjern malen. Bruk en egnet sag til å skjære ut tilkoblingshullet (4). Kontroller størrelsen på åpningen (4) med 18-veiskoblingen [289-1A] på salveskeledningen (se Figur 4 , element 7). Form hullet som vist på malen hvis det er nødvendig for å sikre korrekt plassering.
FLHXSE fra 2016 og senere:
Kast malen som fulgte med Stage II-settet for nedre høyttaler til kåpe. Bruk malen som fulgte med i dette settet. Se Figur 2 .
  1. Se Figur 3 . Bruk malen (1) til å skjære ut åpninger i salveskene til forsterkeren i nedre kåpe , en 18-veis kobling [289-1].
    1. Skjær bunnen av malen langs skjærelinjen (11). Kast bunnen på malen.
    2. Hvis salveskelokkhøyttalere er montert som standard, blir denne koblingen der den er.
    3. Plasser malen på salvesken. Rett inn tetningen (2) og haspeåpningene (3). Bruk teip (10) for å holde malen på plass.
    4. Plasser maskeringsteipen på motsatt side av malen for å redusere mulig lakkskade på utsiden av salvesken.
    5. Overfør skjæremønsteret (4) til salvesken. Overfør skjæremønsteret (7) til salvesken.
    6. Bor to 9/32 tommers hull (5) til tilkoblingsflenser. Bor to 3/16 tommers hull (6) til tilkoblingsflenser.
    7. Fjern malen. Bruk en egnet sag til å skjære ut tilkoblingshullet (4). Kontroller størrelsen på åpningen (4) med 18-veiskoblingen [289-1A] på salveskeledningen (se Figur 4 , element 7). Form hullet som vist på malen hvis det er nødvendig for å sikre korrekt plassering.
    8. Etter montering av 18-veiskoblingen [289-1]: Monter koblingsdekselet (12) over ved å kneppe det på plass. Fest ledningskveiler i vesken med kabelstropper og teipen som følger med forsterkermonteringssettet. Fullfør Stage II-forsterkermonteringen i henhold til instruksjonene i settet.
Skjær ut åpninger til fireveiskoblingen [289-2]:
Se Figur 3 , element 6 og 7.
  1. Bruk omrisset du laget tidligere, og sentrer pilothullet for å bore et hull til den øvre fireveisflenskoblingen [289-2].
    1. Bruk en bormaskin til å lage et 7/8 tommers hull til tilkoblingen (7).
    2. Bruk en fil for å flate ut toppen av hullet.
    3. Prøv om tilkoblingen passer [289-2]. Form hullet som vist på malen hvis det er nødvendig for å sikre korrekt plassering.

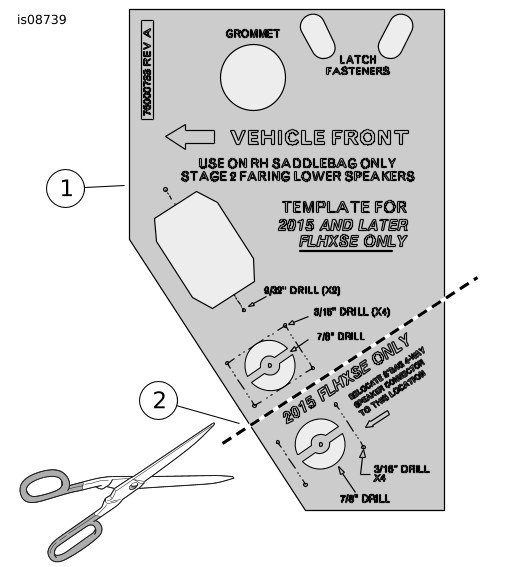

1Mal
2Cut Line 2016 og senere FLHXSE
Figur 2. FLHXSE (CVO Street Glide) fra 2015 og senere

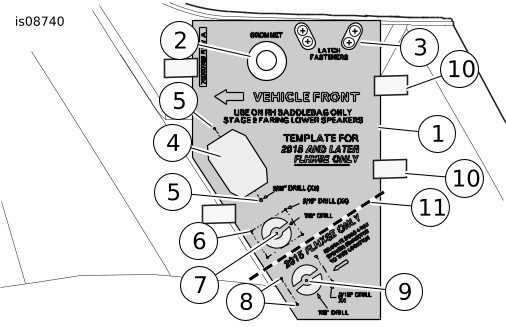

1Mal
2Bakre salvesketetning
3Bakre salveskehaspe (4)
4Åpning, kobling
5Flensmonteringshull (2)
6Flensmonteringshull (4)
7Åpning, kobling
8Flensmonteringshull (4) (kun 2015 FLXSE)
9Åpning, kobling (kun 2015 FLXSE)
10Teip
11Skjærelinje
Figur 3. Høyre salveskeåpning og boring av hull
FULLFØRING
MERK
For å hindre mulig skade på lydsystemet må du sjekke at tenningsbryteren er OFF (av) før festing av batterikablene.
ADVARSEL
Kople til den positive (+) batterikabelen først. Hvis den positive (+) kabelen skulle berøre jord når den negative (-) kabelen er tilkoplet, kan gnistene føre til at batteriet eksploderer, noe som kan sette liv og helse på spill. (00068a)
  1. Påfør et tynt lag med vaselin eller et korrosjonshemmende stoff på begge batteriterminalene.
  2. Monter ECM i henhold til servicehåndboken.
  3. Se servicehåndboken. Monter setet. Når du har montert setet, drar du det oppover for å kontrollere at det er festet.
  4. Installer hovedsikringen.
  5. Få en Harley-Davidson-forhandler til å oppdatere radio EQ med Digital Technician II.
SERVICEDELER

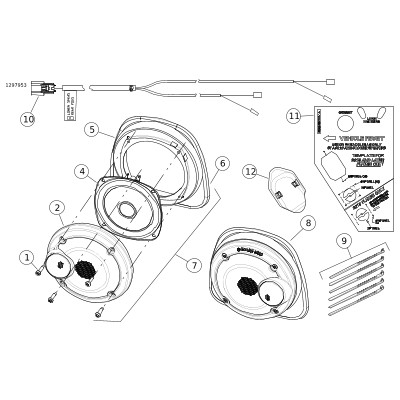

Figur 4. Servicedeler, høyttalere i nedre kåpe
Tabell 1. Servicedeler
Sett
Element
Beskrivelse (mengde)
Delenumre
Sett 76000957
1
Skrue, # 8 x 1/2 tommer (8)
10201030
2
Gitter, venstre side
76000968
3
Gitter, høyre side (ikke vist)
76000967
4
Høyttaler, nedre, Stage 1 eller 2 (2)
76000966
5
Høyttalerfeste (2)
76000969
6
Panelklips (6)
12200025
7
Høyttaler, venstre side
Selges ikke separat
8
Høyttaler, høyre side
Selges ikke separat
9
Kabelstropp (6)
10006
10
Ledningssele
69200612
Sett 76000734
11
Mal, bor, åpning
76000733
12
Koblingsdeksel
69201566
