KIT SPEAKER BAGIAN BAWAH FAIRING BOOM! AUDIO STAGE II
941000562019-01-31
UMUM
Dianjurkan untuk dipasang oleh dealer.
Nomor Kit
76000951
Model
Untuk informasi kesesuaian model, baca katalog retail P&A atau bagian Komponen dan Aksesori di www.harley-davidson.com (hanya tersedia dalam Bahasa Inggris).
Kit ini tidak sesuai untuk model Twin-Cooled.
Persyaratan Pemasangan
Model FLHX memerlukan pemasangan Kit Bagian Bawah Fairing Berventilasi Harley-Davidson (No. Komponen 57100258 , tanpa cat) terlebih dahulu atau secara bersamaan.
Semua model memerlukan pembelian Kit Boks Speaker Bagian Bawah Fairing secara terpisah (No. Komponen 57100233 , tanpa cat).
Baca Katalog Retail SK&A atau bagian Komponen dan Aksesori di www.harley-davidson.com (hanya tersedia dalam Bahasa Inggris) untuk versi yang sesuai dengan warna dari item-item ini.
Pemasangan yang tepat untuk kit ini memerlukan Loctite ® 243 Medium Strength Threadlocker and Sealant - Biru (No. Komponen 99642-97 ).
CATATAN
DILARANG menggabungkan speaker Tahap I dan Tahap II pada kendaraan yang sama.
Speaker ini HANYA untuk digunakan di sistem audio Harley-Davidson tahun 2014 dan setelahnya . Jika speaker ini digunakan pada sistem audio Harley-Davidson tahun 2006-2013 , speaker ini AKAN rusak secara permanen. Jika speaker ini digunakan pada sistem audio Harley-Davidson tahun 2005 atau lebih awal , speaker ini AKAN rusak secara permanen.
PEMBERITAHUAN
EQ radio HARUS diperbarui oleh dealer Harley-Davidson SEBELUM mengoperasikan sistem audio. Pengoperasian sistem audio sebelum pembaruan EQ akan CEPAT merusak speaker. (00645d)
Pembaruan Radio EQ dengan menggunakan alat diagnostik Digital Technician® II adalah sebagai berikut:
  • Dianjurkan sebelum PEMASANGAN speaker
  • Diperlukan sebelum MENGOPERASIKAN sistem audio.
  • Hanya tersedia melalui dealer Harley-Davidson resmi.
CATATAN
  • Speaker-speaker ini MESTI digunakan dengan sebuah amplifier. Sebelum pemasangan, diperlukan amplifier (No. Komponen 76000277A ) dan Kit Pemasangan Speaker Bagian Bawah Fairing (No. Komponen 76000586 ) . Amplifier dipasang di dalam tas kargo sisi kanan .
PERINGATAN
Keselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Gunakan prosedur manual servis yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00333b)
CATATAN
Lembar instruksi ini merujuk pada informasi manual servis. Manual servis kendaraan tahun/model ini dibutuhkan untuk pemasangan. Manual servis tersebut tersedia di dealer Harley-Davidson.
Kelebihan Muatan Kelistrikan
PERINGATAN
Saat memasang setiap aksesori kelistrikan, pastikan tidak melebihi nilai ampere maksimum pada sekring agar dapat melindungi sirkuit yang sedang diperbaiki. Jika menggunakan ampere maksimum di luar batas yang ditetapkan, kegagalan kelistrikan akan terjadi, yang dapat mengakibatkan kematian atau cedera parah. (00310a)
PEMBERITAHUAN
Menambahkan terlalu banyak aksesori listrik dapat membebani sistem pengisian daya kendaraan Anda. Jika gabungan aksesori elektrik yang beroperasi bersamaan menggunakan arus listrik yang lebih besar daripada yang dapat dihasilkan oleh sistem pengisian daya kendaraan, konsumsi listrik tersebut dapat menghabiskan daya baterai dan menyebabkan kerusakan pada sistem kelistrikan kendaraan. (00211d)
Amplifier ini membutuhkan arus tambahan hingga 8 ampere dari sistem kelistrikan.
Isi Kit
Lihat Gambar 12 dan Tabel 1 .
PERSIAPAN
PERINGATAN
Untuk mencegah starter kendaraan tiba-tiba, yang dapat menyebabkan kematian atau cedera parah, lepas sekring utama sebelum melakukan pemasangan lampu depan. (00251b)
CATATAN
  • DILENGKAPI sirene keamanan: Dengan fob berada dalam jangkauan, putar sakelar ignisi ke posisi ON. Lihat manual servis. Setelah sistem dinonaktifkan, atur sakelar ignisi ke posisi OFF. SEGERA lepas sekring utama.
  • TANPA sirene keamanan: Lihat manual servis. Lepas sekring utama.
CATATAN
Baca manual servis untuk informasi tertentu tentang langkah-langkah umum berikut.
  1. Model Yang Dilengkapi Bagian Bawah Fairing: Lepas fairing bagian bawah.
  2. SEMUA Model: Pasang amplifier (No. Komponen 76000277B ) dan Kit Pemasangan Speaker Bagian Bawah Fairing di dalam tas kargo yang benar berdasarkan petunjuk pada kit itu .
    1. 2014-2016: No. Komponen Kit Pemasangan Speaker Bagian Bawah Fairing 76000586 .
    2. 2017 dan Setelahnya: No. Komponen Kit Pemasangan Speaker Bagian Bawah Fairing 76000749 .
PERAKITAN DAN PEMASANGAN FAIRING BAGIAN BAWAH
CATATAN
Rakit dan pasang fairing bagian bawah pada satu sisi sebelum memulai memasang pada sisi kedua.
1. Lihat Gambar 1 . Dari bagian belakang satu fairing, lepas sekrup belakang (1).
2. Lihat Gambar 2 . Dari depan, lepas sekrup (3), block-off panel (4) dan boks sarung tangan (2). Lepas penghubung lubang ventilasi.
3. Lihat Gambar 3 . Lepas tiga sekrup boks sarung tangan. Lepas rakitan boks sarung tangan (2).
4. Lihat Gambar 4 . Lepas sekrup (1). Lepas penghubung (2). Pasang pada bagian depan boks speaker baru. Kencangkan.
Torque: 1,3–2 N·m (12–18 in-lbs)
5. Lihat Gambar 5 . Persiapkan boks speaker dan alas untuk pemasangan segel gasket. Bersihkan dengan campuran 50-70 persen alkohol isopropil dan 30-50 persen air suling.
CATATAN
Untuk memudahkan perakitan, pasang sekrup terlebih dahulu (lihat Gambar 12 , item 10) ke dalam boks speaker tanpa alas. Lepas sekrup.
1Sekrup Belakang
Gambar 1. Sekrup Belakang
1Tab pengunci
2Rakitan boks sarung tangan
3Sekrup
4Block-off panel
Gambar 2. Tab Pengunci dan Block-off Panel
1Sekrup boks sarung tangan
2Boks sarung tangan
Gambar 3. Sekrup Boks Sarung Tangan
1Sekrup penghubung ventilasi
2Sambungan
3Kenop
Gambar 4. Sekrup Penghubung Ventilasi

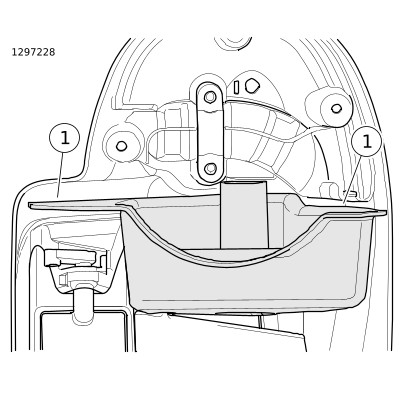

Gambar 5. Permukaan Pertemuan Gasket pada Fairing Bagian Bawah

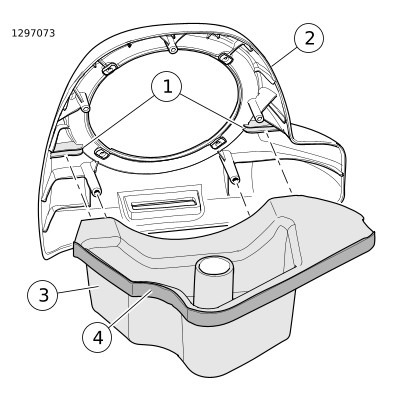

1Locating rib bagian depan boks speaker
2Bagian depan boks speaker
3Alas boks speaker
4Tepi alas dan gasket busa
Gambar 6. Rakitan Boks Speaker
1Sambungan
Gambar 7. Pasang Penghubung
6. Lihat Gambar 6. Hubungkan alas boks speaker (4) dengan boks speaker bagian depan (2). Lepas lapisan kertas pada satu sisi gasket busa bersisi ganda (5). Pasang segel sesuai petunjuk. Potong dan simpan kelebihan segel gasket busa untuk pemakaian selanjutnya.
7. Lihat Gambar 7 . Posisikan rakitan boks speaker. Pasang penghubung.
8. Lepas lapisan kertas dari segel gasket busa sebelum menghubungkan rakitan bagian boks speaker. Posisikan rakitan boks speaker.
9. Lihat Gambar 8 . Dari belakang, pasang tiga sekrup boks speaker langsung pasang (1). Kencangkan.
Torque: 1,3–2 N·m (12–18 in-lbs)
1Sekrup Belakang
Gambar 8. Sekrup Belakang
1Gasket busa
2Locating tab
3Block-off panel
4Sekrup
Gambar 9. Block-off Panel dan Locating Tab Foam
10. Lihat Gambar 9 . Letakkan selembar gasket yang dipotong (1) di atas locating tab (2) pada block-off panel. Pasang panel (3). Berikan setetes Loctite 243-Biru pada ulir sekrup (4) yang bersih. Pasang sekrup. Kencangkan.
Torque: 7,3–8,4 N·m (65–74 in-lbs)
11. Tutup tempat lubang bor pada bagian belakang boks sarung tangan dengan menggunakan selotip agar cat tidak retak atau terkelupas.
12. Lihat Gambar 10. Dari tepi bagian luar (A), buat sebuah garis paralel (B) dengan jarak yang telah ditentukan (C).
Length/Dimension/Distance: 25 mm (1,0 in)
13. Dari tepi bawah (D) buat sebuah tanda titik pada garis paralel tersebut dengan jarak yang telah ditentukan (E).
Length/Dimension/Distance: 9,5 mm (0,374 in)
ATepi bagian luar
BGaris paralel
C25 mm (1,0 in)
DTepi bawah
E9,5 mm (0,374 in)
Gambar 10. Tempat Lubang Bor
14. Di tempat lubang bor pada dinding sisi bagian dalam boks sarung tangan, buat lubang menggunakan bor dengan ukuran yang telah ditentukan.
Length/Dimension/Distance: 9,5 mm (0,374 in)
15. Lihat Gambar 11 . Sisipkan empat mur penahan dari dalam bukaan yang besar.
Gambar 11. Mur Penahan
16. Lihat manual servis. Pasang fairing bagian bawah. JANGAN pasang tutup fairing bagian bawah sekarang.
17. Arahkan kabel speaker melalui lubang pada fairing bagian bawah.
  • Kabel Biru Muda dan Biru Muda/Hitam ke sisi kanan.
  • Kabel Biru Muda/Jingga dan Biru Muda/Abu-abu ke sisi kiri.
18. Lihat Gambar 12 . Pisahkan split grommet (11). Pasang grommet di sekeliling kaki harnes. Pasang ke dalam lubang bor di dalam fairing.
19. Pasang tutup fairing bagian bawah.
20. Ulangi langkah 1-19 untuk fairing lainnya.
21. Kencangkan harnes kabel dengan menggunakan tali pengikat kabel. Pastikan kabel tidak mengganggu pergerakan kemudi atau suspensi.
CATATAN
Speaker bagian bawah fairing telah ditentukan letaknya. Ada tulisan "BOOM! AUDIO STAGE II" di bagian atas cincin trim speaker kiri. Tidak ada tulisan di sisi kanan.
22. Lihat Gambar 12 . Pasang konektor kabel speaker di dalam boks speaker ke terminal sekop/gepeng pada bagian belakang woofer baru . Kontak gepeng dengan ukuran berbeda mencegah perakitan yang tidak benar.
23. Hubungkan konektor audio dua jalur dari harnes amplifier ke konektor mid-range dan tweeter (D).
24. Putar rakitan speaker (1) agar tweeter (C) keluar dari bagian atas dengan kemiringan 45 derajat.
25. Pasang rakitan speaker pada boks speaker dengan menggunakan keempat sekrup (5) dari kit.
a. Putar sekrup secara hati-hati agar tidak mendorong mur penahan melalui lubang pemasangan.
b. Gunakan pola silang untuk mengencangkan keempat sekrup tersebut.
Torque: 1,3–3,4 N·m (12–30 in-lbs)
26. Ulangi langkah 22-25 untuk boks speaker lainnya.
PERINGATAN
Pastikan bahwa komstir lancar dan bebas dari gangguan. Gangguan pada komstir dapat mengakibatkan sepeda motor kehilangan kontrol dan kematian atau cedera parah. (00371a)
1. Pastikan kabel, harnes, atau tali tidak tegang ketika setang diputar sepenuhnya hingga mencapai batas putaran garpu ke kiri atau ke kanan.
2. Pastikan kemudi mulus dan bebas hingga batas putaran kiri dan kanan.
PENYELESAIAN
CATATAN
Untuk mencegah kemungkinan kerusakan pada sistem audio, pastikan ignition dan sistem audio sedang OFF sebelum memasang sekring utama.
PEMBERITAHUAN
EQ radio HARUS diperbarui oleh dealer Harley-Davidson SEBELUM mengoperasikan sistem audio. Pengoperasian sistem audio sebelum pembaruan EQ akan CEPAT merusak speaker. (00645d)
  1. Lihat manual servis. Pasang sekring utama.
  2. Minta dealer Harley-Davidson untuk membarui EQ radio menggunakan Digital Technician II.
  3. Alihkan kunci ignisi ke posisi ON, tetapi jangan nyalakan sepeda motor.
  4. Lihat bagian BOOM! BOX INFOTAINMENT SYSTEM (SISTEM INFOTAINMENT BOOM! BOX) pada manual pemilik. Nyalakan radio. Pastikan semua speaker berfungsi dan fungsi pemudar depan/belakang dapat beroperasi dengan baik. Jika tidak, periksa jaringan kabel speaker.
  5. Lihat manual servis. Pasang bagian luar fairing dan kaca depan.
    6. CATATAN
    Jika terjadi getaran yang mengganggu akibat tingkat respons bass yang tinggi, tambahkan busa di antara block-off panel dan bagian bawah fairing.
DIGUNAKAN
Jangan semprotkan air bertekanan tinggi ke gril speaker. Speaker bisa rusak.
KOMPONEN SERVIS
Tabel 1. Komponen Servis
Item
Deskripsi (Jumlah)
Nomor Komponen
1
Rakitan speaker, pod fairing bagian bawah (kiri) (termasuk item 2-4)
Rakitan speaker, pod fairing bagian bawah (kanan) (termasuk item 2-4)
76000885
76000886
2
  • Rakitan speaker, woofer
Tidak dijual terpisah
3
  • Rakitan speaker, tweeter/midrange
Tidak dijual terpisah
4
  • Sekrup, kepala datar (3)
Tidak dijual terpisah
5
Sekrup, TORX kepala dulang, panjang #6-32 x 25 mm (1,0 in) (hitam) (8)
10200294
6
Mur penahan (8)
10100064
7
Alas, dasar boks speaker (kiri)
76000883
8
Tray, dasar boks speaker (kanan)
76000884
9
Segel gasket, berperekat (2)
25700895
10
Sekrup, kepala dulang TORX, panjang #10-16 x 19 mm (0,748 in) , langsung pasang, hitam (6)
2995
11
Grommet, segel harnes (2)
11410
Kit Boks Speaker Bagian Bawah Fairing (bukan bagian Kit Speaker Bagian Bawah Fairing).
A
Kit boks speaker (termasuk boks kiri dan kanan)
B
Bagian bawah fairing (menunjukkan sisi kiri)
Item yang disebutkan dalam teks:
C
Tweeter
D
Konektor mid-range dan tweeter
KOMPONEN SERVIS

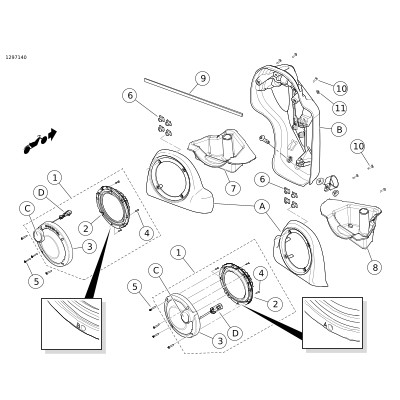

Gambar 12. Komponen Servis, Kit Speaker Bagian Bawah Fairing Boom! Audio Stage II
