KIT SETANG AKSESORI
J058562020-01-14
UMUM
Nomor Kit
55800298, 55800299, 55800862, 55800863, 55801004, 55801005, 55801060, 55801061
Model
Untuk informasi kesesuaian model, baca katalog retail P&A atau bagian Komponen dan Aksesori di www.harley-davidson.com (hanya tersedia dalam Bahasa Inggris).
Persyaratan Pemasangan
Pembelian secara terpisah komponen atau aksesori ekstra diperlukan untuk pemasangan kit setang ini secara benar. Lihat katalog retail P&A atau bagian Komponen dan Aksesori di www.harley-davidson.com (hanya Bahasa Inggris) untuk menemukan daftar komponen atau aksesori yang diperlukan untuk model ini.
Pembelian terpisah spion yang dipasang di spion dan penutup fairing diperlukan untuk model Street Glide dan model-model yang dilengkapi dengan spion yang dipasang di fairing.
PERINGATAN
Mengganti gasket saluran rem. Penggunaan kembali gasket asli yang pernah dipakai dapat mengakibatkan masalah pada rem dan hilangnya kontrol pada sepeda motor, yang dapat menyebabkan kematian atau cedera parah. (00318a)
Dua gasket penyegel yang terdapat di setiap fitting banjo harus diganti . Lihat katalog komponen untuk tahun ini/model sepeda motor atau kunjungi dealer Harley-Davidson ® untuk nomor komponen yang benar.
Sepeda motor yang dilengkapi dengan gagang setang sebelah kiri berperekat membutuhkan gagang baru, yang dijual terpisah.
  • Lihat katalog komponen untuk pengganti Peralatan Asli (OE) gagang setang.
  • Lihat katalog retail P&A atau bagian Komponen dan Aksesori dari www.harley-davidson.com (hanya dalam bahasa Inggris) untuk melihat pilihan gagang setang Aksesori Motor Asli yang tersedia.
Peralatan dan Perlengkapan yang Diperlukan
Loctite ® 271 Threadlocker dan Sealant - Red (H-D Part No. 99671-97) diperlukan untuk pemasangan kit ini dengan benar.
Yang diperlukan adalah minyak rem hidraulis segar dan tidak terkontaminasi. Lihat manual pemilik atau manual servis untuk tahun ini/model sepeda motor untuk menentukan minyak rem yang tepat.
Item-item tersebut tersedia di dealer Harley-Davidson.
Model ABS:
PERINGATAN
Keselamatan pengendara bergantung pada pemasangan kit ini secara benar. Pemasangan kit harus dilakukan di dealer untuk kendaraan yang dilengkapi rem ABS. Pemasangan kit yang benar memerlukan alat khusus yang hanya tersedia di Dealer Harley-Davidson. Sistem rem yang tidak diservis dengan benar dapat memengaruhi performa rem, yang dapat menyebabkan kematian atau cedera parah. (00578b)
Model Non-ABS:
PERINGATAN
Keselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Gunakan prosedur manual servis yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00333b)
CATATAN
Lembar instruksi ini mengacu pada informasi manual servis. Manual servis kendaraan tahun/model ini dibutuhkan untuk pemasangan. Manual servis tersebut tersedia di dealer Harley-Davidson.
Isi Kit
Lihat Gambar 4 , Tabel 1 .
PERSIAPAN
PERINGATAN
Untuk mencegah starter kendaraan tiba-tiba, yang dapat menyebabkan kematian atau cedera parah, lepas sekring utama sebelum melakukan pemasangan lampu depan. (00251b)
PERINGATAN
Saat menyervis sistem bahan bakar, jangan merokok atau membiarkan nyala api atau bunga api di dekat area servis. Bensin mudah terbakar dan mudah meledak, yang dapat menyebabkan kematian atau cedera parah. (00330a)
  1. Kendurkan atau lepaskan tangki bahan bakar. Lihat manual servis.
PERHATIAN
Minyak rem DOT 5 yang mengenai mata dapat menyebabkan mata mengalami iritasi, membengkak, dan memerah. Hindari kontak dengan mata. Jika minyak mengenai mata, bilas dengan air sebanyak-banyaknya dan segera lakukan pemeriksaan medis. Menelan minyak rem DOT 5 dalam jumlah banyak dapat menyebabkan rasa tidak nyaman pada pencernaan. Jika tertelan, segera lakukan pemeriksaan medis. Gunakan di area dengan sirkulasi udara baik. JAUHKAN DARI JANGKAUAN ANAK-ANAK. (00144b)
PERINGATAN
Kontak dengan minyak rem DOT 4 dapat memberikan dampak buruk yang serius pada kesehatan. Kelalaian untuk mengenakan pelindung mata dan kulit yang tepat dapat menyebabkan kematian atau cedera parah.
  • Jika terhirup: Tetaplah tenang, hirup udara segar, cari bantuan medis.
  • Jika mengenai kulit: Lepas pakaian yang terkena minyak. Basuh kulit dengan air selama 15-20 menit. Jika iritasi semakin parah, cari bantuan medis.
  • Jika mengenai mata: Biarkan kelopak mata terbuka dan cuci mata yang terkena minyak dengan air mengalir selama setidaknya 15 menit. Jika iritasi semakin parah, cari bantuan medis.
  • Jika tertelan: Bersihkan mulut dan minum banyak air. Jangan paksa untuk muntah. Hubungi Layanan Penanggulangan Keracunan. Segera cari bantuan medis.
  • Lihat Lembar Data Keselamatan (SDS) untuk perinciannya di sds.harley-davidson.com
(00240e)
PEMBERITAHUAN
Permukaan yang dicat dan panel bodi dapat rusak jika terkena minyak rem DOT 4. Selalu berhati-hati dan lindungi permukaan dari tumpahan ketika melakukan servis pada rem. Kelalaian dalam mematuhi petunjuk ini dapat menyebabkan kerusakan penampilan kendaraan. (00239c)
CATATAN
Jika minyak rem DOT 4 mengenai permukaan yang dicat, SEGERA bersihkan permukaan dengan air bersih.
Tutupi permukaan di sekitar sepeda motor dengan Penutup Servis H-D atau lembaran pelindung polietilena untuk membantu melindungi dari kerusakan pada lapisan akhir yang disebabkan oleh tumpahan atau percikan minyak rem DOT 4.
  1. Lihat manual servis. Lepaskan rakitan fairing bagian dalam dan luar. Jangan rusak permukaan dengan lapisan akhir.
  2. Kuras minyak rem dari tabung rem depan dan kabel rem sesuai instruksi dalam manual servis.
PELEPASAN SETANG ASLI
CATATAN
Tutupi komponen yang dicat untuk melindungi permukaan sepeda motor.
Lepas kaca depan, jika dilengkapi.
PEMBERITAHUAN
Lepas komponen saluran rem dengan saksama. Kerusakan pada permukaan dudukan dapat menyebabkan kebocoran. (00320a)
  1. Perhatikan perutean kabel rem depan dan orientasi fitting banjo. Lihat manual servis. Copot sambungan kabel rem. Lepaskan kabel rem. Simpan baut banjo, namun buang gasket penyegel.
  2. Lihat manual servis dan copot sambungan kabel kopling dari tuas kopling. Copot sambungan kabel kopling dari penutup samping. Lepaskan kabel dari kendaraan.
    3. CATATAN
    Catat perutean kabel dan lokasi strap kabel sebelum pelepasan.
    Model 2007 dan lebih baru menggunakan konektor Molex. Kendaraan 2006 dan lebih lama menggunakan konektor Deutsch. Baca bagian konektor yang benar dalam lampiran manual servis untuk prosedur pemutusan sambungan.
  3. Lepas dan singkirkan semua klip penahan kabel plastik dan strap kabel yang menahan kontrol setang dan putar kabel sinyal dari setang ke konektor sambungan harnes. Baca bagian konektor yang benar dalam lampiran manual servis untuk memutus sambungan kabel setang.
    4. CATATAN
    Sebelum memutus sambungan kabel lampu sein, catat perutean kabel lampu sein.
  4. Putus sambungan konektor lampu sein.
    5. CATATAN
    JANGAN lepas kabel dari rumahan konektor sakelar setang di bawah tangki bahan bakar.
    JANGAN lepas kabel dari rumahan konektor Multilock di bawah tangki bahan bakar.
  5. Catat warna dan posisi kabel di setiap rongga rumah konektor yang memimpin dari sakelar dan dari lampu sein. Baca bagian konektor yang benar dalam lampiran manual servis untuk melepaskan kabel dari rumahan.
  6. Gunakan selotip untuk membungkus ujung terminal kabel dari setiap harnes individu untuk membuat pemimpin yang terpisah. Bungkus setiap pemimpin dengan cukup ketat agar dapat memasuki lubang gromet dan dengan mudah melewati setang baru.
  7. Lepaskan silinder master rem depan dan rakitan tuas kopling dari setang. Lepaskan lampu sein dan cermin yang terpasang, jika perlu.
  8. Lepaskan tali harnes dari setang. Sisihkan rakitan kontrol setang.
  9. Lepaskan sensor gagang gas dari setang. Kecuali diganti, lepaskan pegangan/selongsong gas kanan dan sisihkan untuk pemasangan pada setang baru.
  10. Lihat manual servis untuk mengetahui cara melepas unit rumahan sakelar sisi kiri dan harnes kabel.
  11. Jika sisi kiri gagang setang sisi kiri tidak direkatkan pada setang: Lepaskan gagang setang dan sisihkan untuk pemasangan pada setang baru, kecuali digantikan.
  12. Lihat manual servis. Lepaskan setang bawaan dari riser setang. Simpan perangkat keras dan komponen riser untuk pemasangan nanti.
KABEL INTERNAL SETANG BARU
1. Model 2014-2015 dengan kabel gagang setang berpemanas: Potong dan lepaskan konektor dua pin gagang setang berpemanas yang tidak digunakan dari kedua ujung harnes.
2. Kecuali jika sudah dilakukan, lepaskan semua strap kabel dan klip penahan kabel plastik yang mengencangkan harnes sakelar ke setang OE.
3. Jika belum selesai dilakukan, gunakan selotip untuk membungkus ujung terminal kabel dari setiap sumber untuk membuat pemimpin yang terpisah. Bungkus setiap pemimpin dengan cukup ketat agar dapat memasuki bukan gromet dan dengan mudah melewati setang baru.
4. Labeli setiap bundel kabel (kiri atau kanan) guna membantu memastikan bahwa kabel diarahkan dengan benar.
CATATAN
Pandu bantuan string (atau kabel tipis) dalam perutean bundel kabel melalui setang.
5. Lihat Gambar 1 . Susun pin (1) sehingga tidak berada di lokasi sama dengan harnes (2). Lihat Gambar 2 . Rentangkan kabel yang sesuai (1) melalui setang. Ikat kabel pada harnes kabel. Bungkus pita (2) di atas harnes dan pin. Pita harus meruncing (3) dan fleksibel untuk memudahkan menarik melalui setang. Tarik kabel melalui bar untuk mengarahkan bundel kabel ke titik keluar yang tepat.

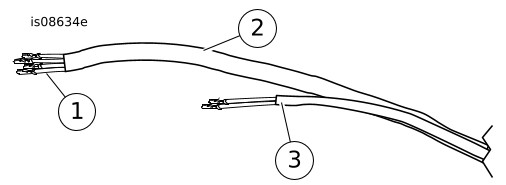

1Pin
2Harnes kabel
3Harnes gagang setang berpemanas dua pin
Gambar 1. Pin dan Harnes Kabel
1Tarik tali
2Harnes kabel berplester
3Ujung meruncing
Gambar 2. Tarik Tali dan Harnes Kabel
6. Gunakan sedikit sabun cair, pembersih jendela, atau pelumas serbaguna ke bundel kabel sakelar sisi kanan.
7. Lihat Gambar 3 . Dengan setang ditempatkan pada permukaan halus dan lembut, ujung pegangan mengarah ke atas, perlahan masukkan bundel kabel sakelar sisi kanan ke bukaan pada bagian bawah setang baru dan ke arah bukaan besar di tengah setang.
PERINGATAN
Tarik kabel dengan hati-hati melalui lubang di setang untuk menghindari pengelupasan kabel. Kabel yang terkelupas dapat mengakibatkan korsleting dan merusak komponen kelistrikan kendaraan dan membuat sepeda motor kehilangan kontrol, yang dapat menyebabkan kematian atau cedera parah. (00418b)
8. Tarik ujung bundel kabel berplester melalui bukaan keluar di bagian tengah setang. Tempatkan rumahan sakelar ke perkiraan posisi akhir. JANGAN kencangkan rumahan sakelar pada setang sekarang.
9. Ulangi Langkah 4 hingga 6 dengan bundel kabel sakelar sisi kiri, dan kedua lampu sein, jika diperlukan.

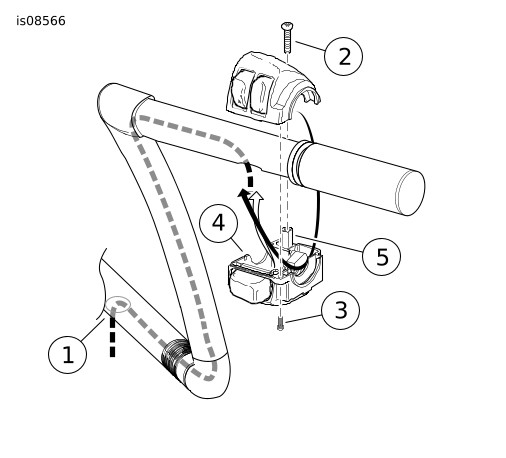

1Lubang kabel tengah
2Sekrup pemasangan sakelar atas
3Sekrup pemasangan sakelar bawah
4Posisikan titik jepit tepi sakelar bagian dalam di atas kabel dan lubang di setang
5Jauhkan kabel dari titik jepit dekat pos berulir
Gambar 3. Perutean Kabel Rumahan Sakelar
10. Lepaskan selotip dari ujung bundel kabel.
11. Periksa arus listrik antara setang dan masing-masing kabel dalam bundel kabel. Arus akan menunjukkan korsleting, yang akan memerlukan pemeriksaan kabel dan perutean pada rumahan sakelar.
Pemasangan Setang
CATATAN
Orientasi setang biasanya menempatkan bidang riser setang sejajar dengan garpu depan kendaraan. Peraturan negara bagian atau daerah dapat menetapkan batas ketinggian setang. Teliti dan sesuaikan sebagaimana mestinya.
1. Lihat Gambar 4 . Pasang setang (1) pada dasar riser, rutekan bundel kabel ke bawah melalui braket garpu bagian atas.
2. Dudukan setang dengan area menonjol (A) yang dipusatkan pada dasar riser. Pasang klem riser dan baut klem, tetapi jangan kencangkan sepenuhnya.
3. Sesuaikan sudut setang. Bagian vertikal setang kira-kira sejajar dengan garpu depan.
CATATAN
Kencangkan sepasang sekrup riser depan terlebih dahulu. Lalu, kencangkan sepasang sekrup riser belakang .
4. Dengan setang ditempatkan di tengah dan diorientasi, kencangkan pengencang klem riser. Kencangkan.
Torque: 29,8–32,5 N·m (22,0–24,0 ft-lbs)
Pemasangan Kontrol Tangan dan Rumahan Kabel Sakelar
1. Lihat manual servis. Pasang kabel kontrol gas baru (dibeli terpisah) dan (dibeli terpisah) atau OE unit pegangan/selongsong gas kanan.
2. Sesuaikan posisi rumahan sakelar dan unit tuas rem pada setang untuk kenyamanan pengendara. Silinder master rem harus rata secara horizontal saat kendaraan berada pada standar samping, untuk membuang udara pada rem.
3. Sekrup klem tuas rem torsi.
a. Pertama kencangkan sekrup klem tuas rem atas .
b. Kemudian kencangkan sekrup klem tuas rem bawah .
c. Kencangkan.
Torque: 6,8–9 N·m (60–80 in-lbs)
4. Sekrup rumahan sakelar torsi.
a. Pertama kencangkan sekrup rumahan sakelar bawah .
b. Kemudian kencangkan sekrup rumahan sakelar atas .
c. Kencangkan.
Torque: 4–5,1 N·m (35–45 in-lbs)
d. Ini menciptakan celah di rumahan sakelar di depan untuk tampilan terbaik.
5. Pastikan gagang kanan/selongsong gas berputar dan berbalik dengan lancar serta tidak macet pada gagang atau rumahan sakelar.
CATATAN
Untuk gagang setang berpola, sesuaikan pola di gagang kiri dan pola di gagang kanan dengan posisi gas ditutup penuh.
6. Pasang pegangan setang baru (dibeli secara terpisah) atau OE pegangan setang di ujung kiri setang baru sesuai dengan lembar instruksi pegangan setang atau manual servis.
7. Lihat manual servis. Sesuaikan posisi rumahan sakelar dan unit tuas kopling pada setang untuk kenyamanan pengendara.
8. Sekrup klem tuas kopling torsi.
a. Pertama kencangkan sekrup klem tuas kopling atas .
b. Kemudian kencangkan sekrup klem tuas kopling bawah .
c. Kencangkan.
Torque: 6,8–9 N·m (60–80 in-lbs)
9. Sekrup rumahan sakelar torsi.
a. Pertama kencangkan sekrup rumahan sakelar bawah .
b. Kemudian kencangkan sekrup rumahan sakelar atas .
c. Kencangkan.
Torque: 4–5,1 N·m (35–45 in-lbs)
10. Baca manual servis dan ikuti instruksi untuk memasang panjang kabel kopling yang tepat (dibeli secara terpisah).
PERINGATAN
Mengganti gasket saluran rem. Penggunaan kembali gasket asli yang pernah dipakai dapat mengakibatkan masalah pada rem dan hilangnya kontrol pada sepeda motor, yang dapat menyebabkan kematian atau cedera parah. (00318a)
PEMBERITAHUAN
Hindari kebocoran. Pastikan gasket, baut banjo, saluran rem, dan lubang kaliper bersih dan tidak rusak sebelum dirakit. (00321a)
11. Periksa secara saksama selang rem baru (dibeli secara terpisah) untuk kerusakan atau cacat, dan ganti jika rusak. Pasang selang rem menurut instruksi manual servis atau instruksi yang disertakan dengan selang rem.
12. Buang angin rem menurut instruksi dalam manual servis.
PENYAMBUNGAN KEMBALI KELISTRIKAN
  1. Ikuti perutean yang dicatat dalam langkah pembongkaran hingga kabel kontrol setang dan kabel lampu sein mencapai sakelar harnes kendaraan utama dan rumahan konektor kabel lampu sein.
    2. CATATAN
    Model 2007 dan lebih baru menggunakan konektor Molex. Kendaraan 2006 dan lebih lama menggunakan konektor Deutsch. Baca bagian konektor yang benar dalam lampiran manual servis untuk prosedur penyambungan.
  2. Lihat catatan yang dibuat selama pemasangan. Lihat manual servis. Pasang pin ke dalam rumahan pin konektor.
  3. Pasang harnes ekstensi kelistrikan yang diperlukan (dijual secara terpisah) untuk kontrol tangan dan/atau harnes lampu sein depan. Lihat instruksi pemasangan untuk kit tersebut.
  4. Lihat catatan yang dibuat selama pencopotan serta manual servis dan sambung semua konektor harnes.
  5. Lihat Gambar 4 . Pasang plug lubang (2) ke dalam setang. Pastikan menyejajarkan logo.
RANGKAIAN AKHIR
PERINGATAN
Saat menyervis sistem bahan bakar, jangan merokok atau membiarkan nyala api atau bunga api di dekat area servis. Bensin mudah terbakar dan mudah meledak, yang dapat menyebabkan kematian atau cedera parah. (00330a)
  1. Pasang tangki bahan bakar sesuai instruksi dalam manual servis.
PENGECEKAN KESELAMATAN
PERINGATAN
Pastikan bahwa komstir lancar dan bebas dari gangguan. Gangguan pada komstir dapat mengakibatkan sepeda motor kehilangan kontrol dan kematian atau cedera parah. (00371a)
  • Pastikan kabel, pipa kopling, atau selang rem tidak tegang ketika setang diputar sepenuhnya hingga mencapai batas putaran garpu ke kiri atau ke kanan.
  • Selang tidak boleh mengenai perangkat keras lampu depan atau melewati di hadapan lampu depan.
  • Selang tidak boleh mengenai perangkat keras dudukan lampu sein atau lampu sein.
  • Selang tidak boleh mengenai tutup bahan bakar.
  • Selang tidak boleh mengenai spidometer.
  • Pastikan saluran tidak terjepit di antara rangka dan/atau garpu.
  • Pastikan selang kopling tidak tegang ketika setang diputar sepenuhnya hingga mencapai batas putaran garpu ke kiri atau ke kanan.
  • Pastikan kabel kontrol/jumper tidak tegang ketika setang diputar sepenuhnya hingga mencapai batas putaran garpu ke kiri atau ke kanan.
CATATAN
Pastikan bahwa sakelar ignisi ke posisi OFF sebelum memasang sekering utama.
1. Lihat manual servis. Pasang sekring utama.
PERINGATAN
Pastikan semua lampu dan sakelar berfungsi dengan baik sebelum mengoperasikan sepeda motor. Kurangnya visibilitas pengendara dapat menyebabkan kematian atau cedera parah. (00316a)
2. Alihkan sakelar ignisi ke posisi IGNITION tetapi jangan nyalakan sepeda motor. Uji semua sakelar dan lampu untuk memastikan semuanya berfungsi dengan baik.
3. Putar setang ke batas putaran kemudi kanan dan kiri, dengan menguji fungsi kontrol setang di setiap batas putaran.
4. Gunakan tuas tangan rem depan untuk menguji pengoperasian lampu rem.
PERINGATAN
Setelah memasang jok, tarik ke atas untuk memastikan jok terpasang kencang. Saat berkendara, jok yang kendur dapat bergeser dan menimbulkan hilang kendali yang dapat menyebabkan kematian atau cedera parah. (00070b)
5. Baca manual servis, dan ikuti instruksi untuk memasang jok.
PERINGATAN
Sebelum menyalakan mesin, pastikan kontrol gas dapat kembali ke posisi idle saat dilepas. Kontrol gas yang menghambat mesin untuk kembali ke posisi idle secara otomatis dapat mengakibatkan sepeda motor kehilangan kontrol, yang dapat menyebabkan kematian dan cedera parah. (00390a)
PERINGATAN
Setelah memperbaiki sistem rem, lakukan pengujian rem dengan kecepatan rendah. Jika rem tidak berfungsi dengan baik, pengujian dengan kecepatan tinggi dapat mengakibatkan sepeda motor kehilangan kontrol, yang dapat menyebabkan kematian dan cedera parah. (00289a)
KOMPONEN SERVIS

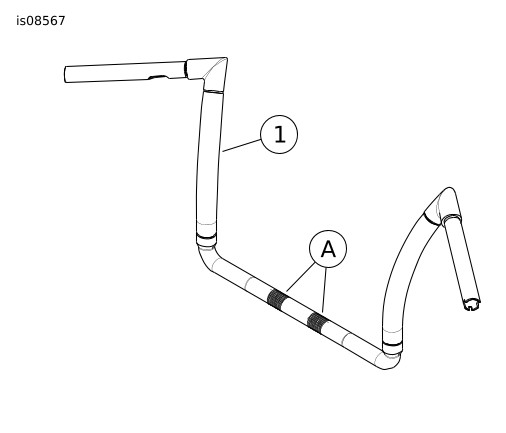

Gambar 4. Komponen Servis: Setang
Tabel 1. Komponen Servis
Item
Deskripsi (Jumlah)
Nomor Komponen
1
Setang
Tidak dijual terpisah
Item yang disebutkan dalam teks:
A
Pola menonjol
