ОСТАВШИЕСЯ КРЕПЛЕНИЯ ДЛЯ TOURING, ЧЕРНЫЕ
941000152019-08-22
Таблица 1. Общие сведения
Комплекты | Предлагаемые инструменты | Уровень квалификации(1) | Время |
|---|---|---|---|
12600270 (не продается отдельно) | Защитные очки, динамометрический ключ |   | 10 ч. |
(1) Специальные инструменты или методы, необходимые для установки
СОСТАВ КОМПЛЕКТА

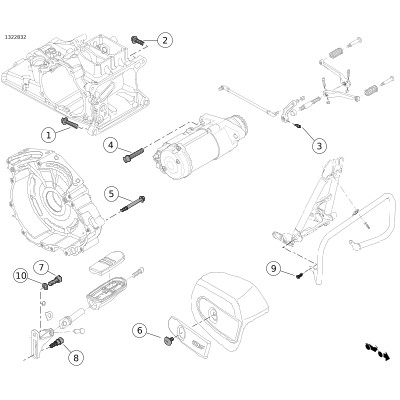

Рисунок 1. Содержимое комплекта Компоненты креплений для Touring, черные
Таблица 2. Содержимое комплекта Компоненты креплений для Touring, черные
 | Позиция | Кол-во | Описание | № детали | Замена | Примечание |
|---|---|---|---|---|---|---|
 | 1 | 1 | Винт | 10200973 | 3699D | Только для правой стороны Следуйте нормативам моментов затяжки и методам установки, согласно руководству по техническому обслуживанию |
| 2 | 2 | Винт | 10200974 | 3983 | Следуйте нормативам моментов затяжки и методам установки, согласно руководству по техническому обслуживанию Для установки необходимо снять внутреннюю и наружную крышки первичной передачи |
| 3 | 1 | Винт | 10200944 | 780 | Следуйте нормативам моментов затяжки и методам установки, согласно руководству по техническому обслуживанию |
| 4 | 2 | Винт | 10200946 | 4419 | Следуйте нормативам моментов затяжки и методам установки, согласно руководству по техническому обслуживанию |
| 5 | 4 | Винт | 10200961 | 10200343 | Замените только видимые винты корпуса Следуйте нормативам моментов затяжки и методам установки, согласно руководству по техническому обслуживанию Для установки необходимо снять внутреннюю и наружную крышки первичной передачи |
| 6 | 1 | Винт | 10200962 | 29269-83A | Следуйте нормативам моментов затяжки и методам установки, согласно руководству по техническому обслуживанию |
| 7 | 2 | Винт | 10200964 | 3143 | Следуйте нормативам моментов затяжки и методам установки, согласно руководству по техническому обслуживанию |
| 8 | 2 | Винт | 10200965 | 4916 | Следуйте нормативам моментов затяжки и методам установки, согласно руководству по техническому обслуживанию |
| 9 | 2 | Винт | 10200966 | 4924 | Следуйте нормативам моментов затяжки и методам установки, согласно руководству по техническому обслуживанию |
| 10 | 2 | Стопорная шайба | 10300198 | 7038 | |
ПРИМЕЧАНИЕ: Винты (10200977) для моделей, оборудованных воздушным фильтром вентилятора Milwaukee-Eight, можно приобрести отдельно. | ||||||
ПРИМЕЧАНИЕ
Перед установкой или удалением элементов из транспортного средства убедитесь, что в комплекте присутствуют все компоненты.
ОБЩИЕ СВЕДЕНИЯ
Модели
Информацию о конструктивном соответствии модели см. в каталоге запасных частей и аксессуаров или в разделе «Запасные части и аксессуары» на сайте www.harley-davidson.com (только на английском языке).
Убедитесь, что вы используете самую последнюю версию инструкционной карты, которая доступна по адресу: www.harley-davidson.com/isheets
Свяжитесь с центром поддержки клиентов Harley-Davidson по номеру телефона 1-800-258-2464 (только США) или 1-414-343-4056.
Требования к установке
ПРЕДУПРЕЖДЕНИЕОт правильной установки этого комплекта зависит безопасность водителя и пассажира. Соблюдайте требования процедур, приведенные в руководстве по техническому обслуживанию. Если у вас нет возможности выполнить данную процедуру или нет в наличии нужных инструментов, обратитесь к дилеру Harley-Davidson для выполнения установки. Неправильная установка этого комплекта может привести к серьезным травмам или смертельному исходу. (00333b)
УСТАНОВКА
Удаление и замена
ПРИМЕЧАНИЕ
- При проведении сервисного обслуживания см. следующие пункты руководства по техническому обслуживанию транспортного средства соответствующей модели и года.
- Следуйте нормативам моментов затяжки и методам установки, согласно руководству по техническому обслуживанию.
- Удаляйте и заменяйте винты по одному, сохраняя исходное усилие зажима.
- Чтобы скрыть дефекты окраски на крышке двигателя, можно использовать черный маркер для покрытий с декоративным эффектом (98605BF) или флакон с краской (98600BF).
| 1. | Полностью удалите один винт Оригинальное оборудование (OE) . | |
| 2. | Установите новый черный винт. | |
| 3. | Затяните винт. См. руководство по техническому обслуживанию. | |
| 4. | Повторите указанные шаги для оставшихся винтов. Заменяйте винты по одному, следуя нормативам моментов затяжки согласно руководству по техническому обслуживанию. |
ПРИМЕЧАНИЕ
Позиции (7 и 10) можно установить предварительно до начала установки.
