KIT KONVERSI PIJAKAN KAKI DENGAN PELAT PIJAKAN KAKI
J067772020-01-14
INFORMASI UMUM
Tabel 1. Informasi Umum
Kit | Alat-alat yang Disarankan | Level Keahlian(1) | Waktu |
|---|---|---|---|
50501642 | Kaca Mata Pelindung, Kunci Torsi, Alat E-Clip |  | 1 jam |
(1) Perlu mengencangkan hingga nilai torsi atau peralatan dan teknik lain yang memadai
ISI KIT

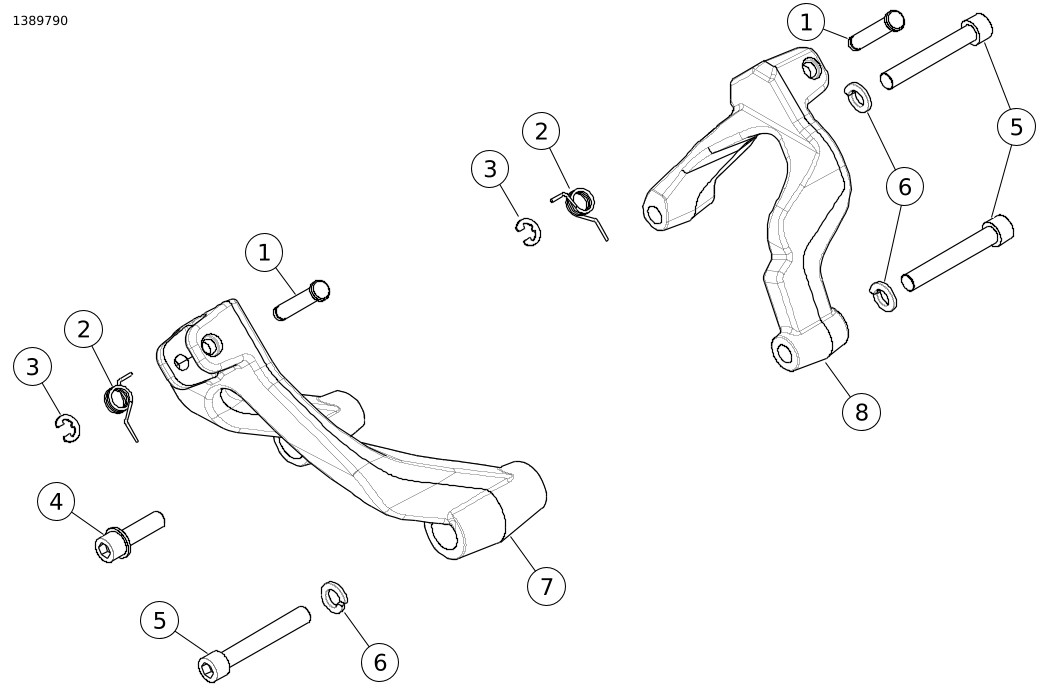

Gambar 1. Isi Kit: Kit Konversi Pijakan Kaki dengan Pelat Pijakan Kaki
Tabel 2. Isi Kit: Kit Konversi Pijakan Kaki dengan Pelat Pijakan Kaki
 | Item | Jumlah | Deskripsi | No. Komponen | Catatan |
|---|---|---|---|---|---|
 | 1 | 2 | Pin Clevis | 50500702 | |
| 2 | 2 | Pegas | 50500703 | |
| 3 | 2 | E-clip | 50500701 | |
| 4 | 1 | Sekrup, hitam | 4688 | |
| 5 | 3 | Sekrup | 10200429 | |
| 6 | 3 | Cincin pengunci | 7038 | |
| 7 | 1 | Braket, dudukan pijakan kaki kanan, hitam | 50501698 | |
| 8 | 1 | Braket, dudukan pijakan kaki kiri, hitam | 50501701 |
CATATAN
Pastikan semua isi kit lengkap sebelum memasang atau melepaskan item dari kendaraan.
UMUM
Model
Untuk informasi kesesuaian model, baca Katalog Retail P&A atau bagian Komponen dan Aksesori di www.harley-davidson.com (hanya tersedia dalam Bahasa Inggris) .
Pastikan Anda menggunakan lembar instruksi versi terkini. Tersedia di: www.harley-davidson.com/isheets
Hubungi Pusat Dukungan Pelanggan Harley-Davidson di 1-800-258-2464 (khusus AS) atau 1-414-343-4056.
Persyaratan Pemasangan
PERINGATANKeselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Gunakan prosedur manual servis yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00333b)
CATATAN
Lembar instruksi ini merujuk pada informasi manual servis. Manual servis tahun sepeda motor dan model sepeda motor dibutuhkan untuk pemasangan ini dan tersedia dari:
- Dealer Harley-Davidson.
- Portal Informasi Layanan H-D, akses berbasis langganan untuk sebagian besar model mulai tahun 2001 dan yang lebih baru. Lihat Pertanyaan Umum tentang Berlangganan untuk informasi lebih lanjut.
PELEPASAN
| 1. | Lepaskan pelat pijakan kaki kanan dan kiri dan braket dudukan. Lihat manual servis. |
PASANG
SISI KANAN
| 1. | Gambar 2 Pasang braket kontrol depan sisi kanan (1). | |
| 2. | Pasang sekrup depan (3) dan cincin pengunci (2). Kencangkan. Torque: 48,8–56,9 N·m (36–42 ft-lbs) | |
| 3. | Pasang sekrup belakang (4). Kencangkan. Torque: 48,8–56,9 N·m (36–42 ft-lbs) | |
| 4. | Gambar 4
Masukkan kaki pegas torsi yang pendek (1) ke dalam lubang di pijakan kaki(3).
CATATAN Gambar 3
Ketika melakukan langkah berikutnya, pastikan pegas berada di dalam pijakan kaki.
| |
| 5. | Sejajarkan kaki pegas yang panjang (1) pada lubang di dalam dudukan dan sisipan pijakan kaki. | |
| 6. | Putar tumpuan kaki (3) ke tempatnya di dalam clevis dan masukkan pin (4) melalui clevis, tumpuan kaki (3), dan pegas (1). | |
| 7. | Pasang E-clip (2). |
| 1 | Braket kontrol depan sisi kanan |
| 2 | Cincin pengunci |
| 3 | Sekrup |
| 4 | Sekrup |

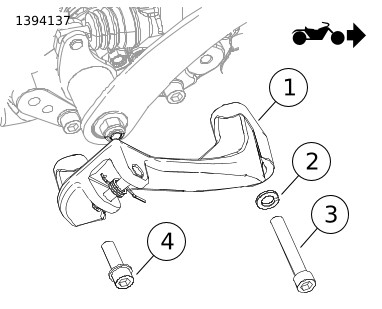

Gambar 2. Kontrol Depan Sebelah Kanan

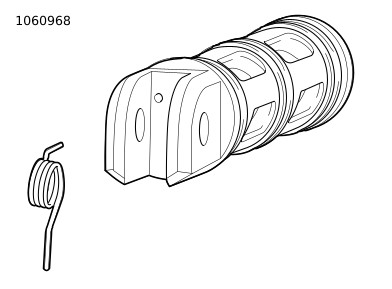

Gambar 3. Pegas Torsi
| 1 | Pegas |
| 2 | E-clip |
| 3 | Rakitan tumpuan kaki |
| 4 | Pin clevis |

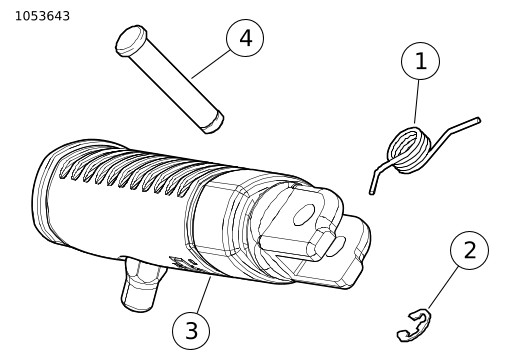

Gambar 4. Pemasangan Pegas Torsi Tumpuan Kaki Pengendara
SISI KIRI
| 1. | Gambar 5 Pasang braket kontrol depan sisi kiri (2). | |
| 2. | Instal sekrup (4) dan cincin pengunci (3). Kencangkan. Torque: 48,8–56,9 N·m (36–42 ft-lbs) | |
| 3. | Masukkan kaki pegas torsi yang pendek (5) ke dalam lubang di pijakan kaki(2). CATATAN Ketika melakukan langkah berikutnya, pastikan bahwa pegas berada di dalam tumpuan kaki. | |
| 4. | Sejajarkan kaki pegas yang panjang (5) pada lubang di dalam dudukan dan sisipan pijakan kaki. | |
| 5. | Putar pijakan kaki ke tempatnya di dalam clevis dan masukkan pin (1) melalui clevis, pijakan kaki dan pegas (5) . | |
| 6. | Pasang E-clip (6). |
| 1 | Pin clevis |
| 2 | Braket, dudukan pijakan kaki kiri |
| 3 | Cincin Pengunci |
| 4 | Sekrup |
| 5 | Pegas |
| 6 | E-clip |

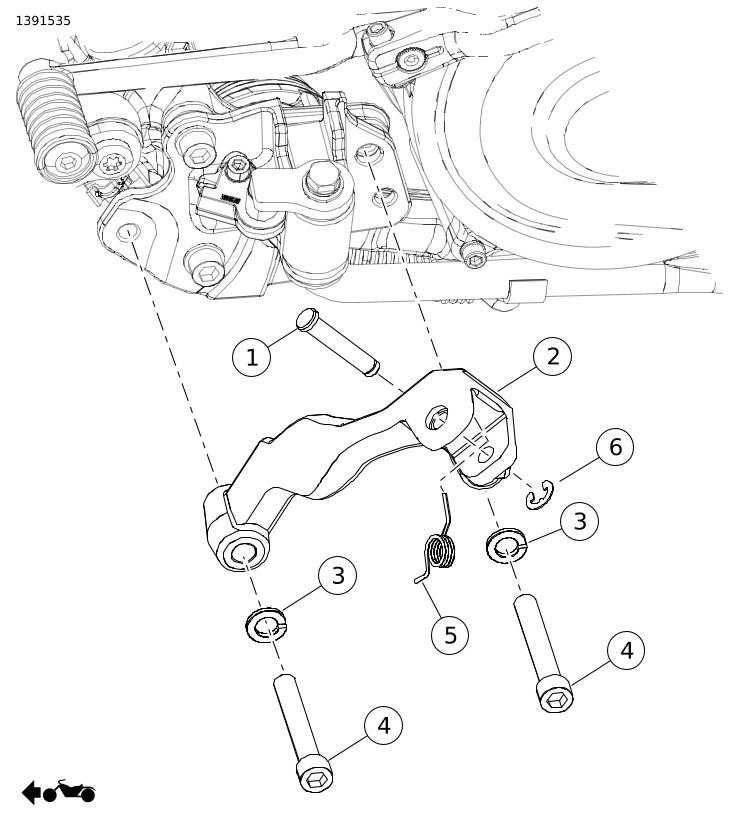

Gambar 5. Kontrol Depan Sebelah Kiri
