80GRIT™ FOTPLATTESATS - FÖRARE - SOFTAIL
941000392020-01-14
Tabell 1. Allmän information
Satser | Föreslagna verktyg | Kompetensnivå(1) | Tid |
|---|---|---|---|
50501612, 50501613 | Skyddsglasögon |  | 1 timme |
(1) Kräver endast enkla verktyg och metoder
SATSINNEHÅLL

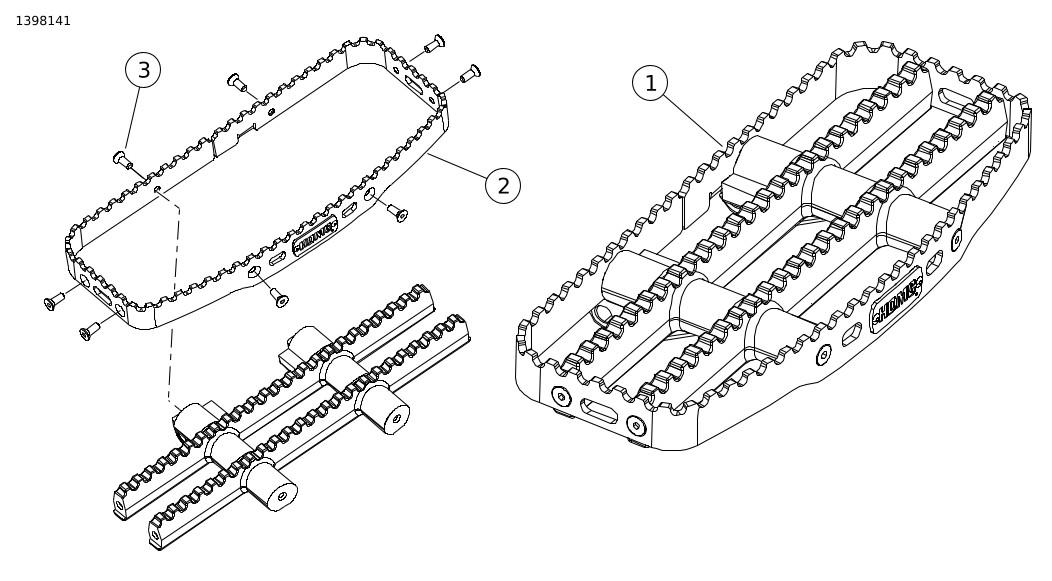

Figur 1. Satsen innehåller: Komponenter till förarfotplattor
Tabell 2. Satsen innehåller: Komponenter till förarfotplattor
 | Komponent | Antal | Beskrivning | Art.nr | Anteckningar |
|---|---|---|---|---|---|
 | 1 | 2 | Fotplatta, förare, enhet, obehandlad | 50501622 | Sats 50501612 |
Fotplatta, förare, enhet, svart | 50501623 | Sats 50501613 | |||
| 2 | 2 | Fotplatta, dekorationsenhet, obehandlad | 50501818 | Sats 50501612 |
Fotplatta, dekorationsenhet, svart | 50501817 | Sats 50501613 | |||
| 3 | 16 | Skruv | 10200913 | Sats 50501612 |
ANMÄRKNING
Kontrollera allt innehåll finns i satsen innan du installerar eller avlägsnar artiklar från fordonet.
ALLMÄNT
Modeller
Om du vill ha information om modellapplikationer kan du läsa P&A-återförsäljarkatalogen eller avsnittet Reservdelar och tillbehör på www.harley-davidson.com (endast på engelska).
Kontrollera att du använder den senaste versionen av instruktionsbladet. Den finns på: www.harley-davidson.com/isheets
Kontakta Harley-Davidsons kundtjänst på +1-800-258-2464 (endast USA) eller +1-414-343-4056.
ANMÄRKNING
Åtkomst till sidstödsfliken kan reduceras på Softail-modeller.
Installationskrav
VARNINGFörarens och passagerarens säkerhet är beroende av att denna sats monteras korrekt. Följ rätt tillvägagångssätt enligt verkstadshandboken. Om du inte kan utföra åtgärden eller saknar rätt verktyg låter du en Harley-Davidson-återförsäljare utföra monteringen. Om den här satsen monteras felaktigt kan det leda till dödsfall eller allvarliga personskador. (00333b)
TA BORT
| 1. | Se Figur 2 . Avlägsna fotplattan. a. Avlägsna e-klämman (3), axelbulten (1) och torsionsfjädern (2). b. Spara komponenterna till monteringen. |
INSTALLERA
| 1. | Rengör och inspektera fotplattornas fästen. Byt ut dem om de är slitna, rostiga eller skadade. | |
| 2. | Se Figur 2 . Montera fotplattan. a. För in den korta änden av torsionsfjädern (2) i skåran i fotplattan. b. Fäst fotplattan och torsionsfjädern (2) på fästkonsolen medan du håller torsionsfjädern på plats. c. Sätt i axelbulten (1). d. Montera e-klämman (3). |
| 1 | Sprintbult |
| 2 | Torsionsfjäder |
| 3 | E-ring |

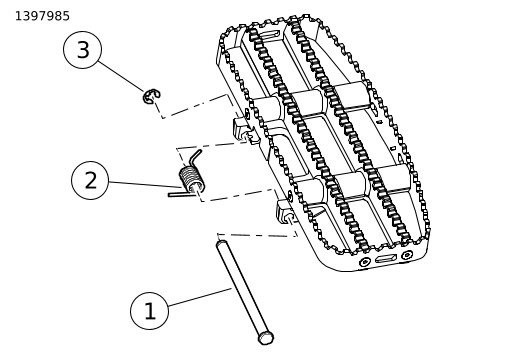

Figur 2. Montering av förarfotplatteinlägg
ANMÄRKNING
Se till att kromytorna inte kommer i kontakt med skrovliga material (stenar, sand osv.) eftersom de kan skadas.
BYT UT DEKORATIONSENHETEN
| 1. | Se Figur 1 . Ta bort skruvarna (3). | |
| 2. | Ta bort dekorationsenheten (2). | |
| 3. | Tvätta bort all gänglåsare från skruvar och gängade hål. | |
| 4. | Applicera sedan ny gänglåsare på skruvarnas gängor.LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLÅ) (99642-97) | |
| 5. | Montera den nya dekorationsenheten. | |
| 6. | Montera samtliga skruvar. | |
| 7. | Dra åt skruvarna. |
