ערכת מקצוענים שלב 2 להגדלת נפח המנוע ("קדח גדול") לדגמי SCREAMIN' EAGLE

J053702019-07-19

כללי

מספר ערכה

29859-04B

דגמים

ערכת זו מתאימה למנועי Twin Cam 88 (1450 סמ“ק) הבאים המצוידים בהזרקת דלק אלקטרונית (EFI):

דגמי Softail מהשנים 2001-2006 (פרט לדגם שנת ה-15 ליציאת FLSTFI משנת 2005)
דגמי Dyna משנת 2004-05
דגמי Touring מהשנים 2002-2006

חלקים וכלים נוספים הנדרשים

ערכה זו מחייבת רכישה נפרדת של החלקים והכלים הבאים הזמינים אצל סוכני Harley-Davidson.

כלי נעילה לגלגל השרשרת של גל הזיזים/גל הארכובה (HD-42314)
כלי להסרת גל הזיזים והתקנתו (HD-43644)
Loctite ^® 243 (כחול) 99642-97
אטם כיסוי ראשי (ראה קטלוג החלקים)
ערכת מרווח (25938-00)

התקנה נכונה של ערכה זו מחייבת שימוש ב-Digital Technician™ הנמצא אצל סוכן Harley-Davidson.

אזהרה

הבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. השתמש בהליכי הטיפול המתאימים שבמדריך. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00333b)

הערה

גיליון הנחיות זה מתייחס למידע במדריך השירות. נדרש מדריך טיפולים לאופנוע מהדגם שלך על מנת לבצע התקנה זו, והוא זמין אצל סוכן Harley-Davidson.

תכולת הערכה

ראה איור 8 , טבלה 1 עד איור 10 , טבלה 3 .

הערה

חלק זה שקשור לביצועי המנוע מיועד ליישומים של ביצועים גבוהים ומרוצים בלבד ואינו חוקי למכירה או לשימוש בכלי רכב מנועיים שבהם יש בקרה על רמת הזיהום. ערכה זו עלולה לצמצם או לבטל את האחריות המוגבלת על הרכב. חלקים הקשורים לביצועי מנוע מיועדים לרוכבים מנוסים בלבד.

הסרה

אזהרה

כדי למנוע התנעה בשוגג של הרכב העלולה לגרום למוות או פציעה חמורה, נתק תחילה את כבל המצבר השלילי (-) לפני שתמשיך. (00307a)

אזהרה

נתק תחילה את כבל הסוללה השלילי (-). אם הכבל החיובי (+) נוגע בהארקה כאשר הכבל השלילי (-) מחובר, עלולים להיווצר ניצוצות אשר יגרמו להתפוצצות המצבר, וכתוצאה מכך לגרום למוות או פגיעה חמורה. (00049a)

1.	דגמי Softail משנת 2003 ודגמים מוקדמים יותר:דגמי Dyna משנת 2004-2005 וכן דגמי Touring משנת 2004-2006: a. הסר את המושב בהתאם להוראות במדריך הטיפולים. b. נתק את כבלי המצבר, ראשית את הכבל השלילי (-). c. הסר את הנתיך הראשי (Maxi-Fuse). עיין בפרק „הסרת נתיך ראשי“ במדריך הטיפולים.
	התראה אטמי הראש המסופקים בערכת Big Bore מבטלת את הצורך בציוד מקורי (O.E) טבעות-O אל תתקין את שתי טבעות O מההערכה על פין הצילינדר העליון אחרת יכול להיגרם נזק חמור למנוע. (00484d) אזהרה בעת הטיפול במערכת הדלק, אסור לעשן או לאפשר הימצאות להבה פתוחה או ניצוצות בסביבה. בנזין הוא חומר דליק ונפיץ מאוד, העלול לגרום למוות או פגיעה חמורה. (00330a)
2.	הסר את ראשי הצילינדר, הצילינדרים, והבוכנות הקיימים. עיין בחלק „מנוע“ של מדריך הטיפולים המתאים.
3.	הסר את מכסה תא השרשרת הראשית העיקרי, את מחזיק קפיץ הדיאפרגמה של המצמד ואת קפיץ הדיאפרגמה הקיימים. עיין בחלק „הנעה“ של מדריך הטיפולים המתאים

התקנה

הסר מסבי גל זיזים קיימים

הערה

הברגים של אוגן גלגל השרשרת של גל הזיזים העיקרי ושל הארכובה מוקשחים באופן מיוחד בעוד שהדסקיות השטוחות הן בקוטר מיוחד ויש להם משטחים מלוטשים. לכן, השתמש רק בחלקים שסופקו בערכת הנעילה של גלגל השיניים של הינע גל הזיזים (25533-99A) בעת ביצוע שדרוג זה. הברגים של אוגן גלגל השרשרת של גל הזיזים העיקרי ושל הארכובה אינם ניתנים להחלפה.

הסר את הברגים של אוגן גלגל השרשרת של גל הזיזים העיקרי ושל הארכובה והדסקיות הקיימים לפי הוראות במדריך הטיפולים. השלך את הברגים והדסקיות של אוגן גלגל השרשרת של גל הזיזים.
הסר את אוגן גלגל השרשרת של גל הזיזים המותקן כעת בהתאם להוראות במדריך הטיפולים.
הסר והשלך את מסבי גל הזיזים המותקנים כעת. עיין בנושא(ים) "מנוע, חלק תחתון, לוח תמיכה של גל הזיזים, פירוק/הרכבה (גל זיזים, מסבי גל זיזים)" במדריך הטיפולים המתאים.

התקנת מסבים חדשים לגל הזיזים

התראה

כדי למרכז דיסקית לחץ, וודא שטבעת ה-O מותקנת בחריץ פתח הפריקה. נזק לתיבת המסב והמנוע עלול להתרחש כאשר דיסקית הלחץ אינה ממרוכזת. (00473d)

הערה

אם גל הכוכב אינו חשוף מספיק כדי לאפשר את ההתקנה של גלגל השרשרת, השאר בצד את תותב המרווח ועבור לשלב 1e. לאחר שמסילת המסב הפנימית הולבשה על האזור המלוטש, הסר את בורג האוגן, הדסקית וגלגל השרשרת, ולאחר מכן הרכב תוך שימוש בתותב המרווח. חזור על שלב 1e כדי להתקין את מסילת המסב הפנימית באופן מלא.

1	מסב גלילים
2	טבעת O
3	דסקית לחץ
4	מסילת מסב פנימית

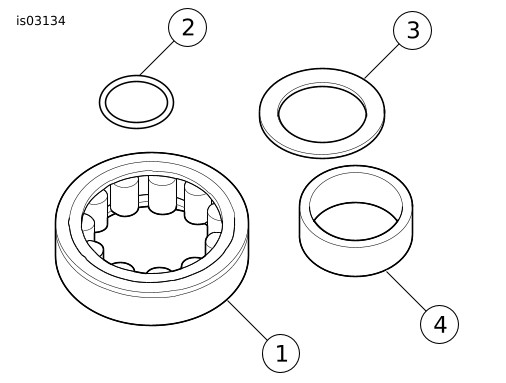

איור 1. ערכת מסב גלילים לגל זיזים אחורי

1	מטלית עבודה
2	מפתח ברגים, 9/16 אינץ'
3	מסילת מסב פנימית
4	דסקית לחץ

איור 2. התקנה של מסילת מסב פנימית (עם טבעת O ודסקית)

ראה איור 1 . התקן את ערכת מסב הגלילים לגל זיזים אחורי ( איור 10 , פריט 8) על גל הזיזים האחורי.
1. התקן את טבעת O בחריץ החרות של פתח הפריקה. החריץ נמצא הקצה בצורת כוכב בין האזור המלוטש לבין גלגל השרשרת המשני של גל הזיזים. פעל בזהירות כדי שלא למתוח או לקרוע את טבעת ה-O. מכיוון שטבעת ה-O אינה נמכרת בנפרד, כל נזק שייגרם לה יחייב רכישת ערכה חדשה של מסב גלילים.
2. החלק את דסקית הלחץ במורד גל הזיזים האחורי עד שהיא תהיה ממורכזת ביחס לטבעת O באזור החרות בפתח הפריקה.
3. החלק את מסילת המסב הפנימית במורד גל הזיזים האחורי עד שייווצר מגע עם הכתף של האזור המלוטש.
4. התקן את תותב המרווח של גלגל השרשרת הראשי ואת גלגל השרשרת על גל הזיזים, ואבטח באמצעות דסקית שטוחה עבה ובורג אוגן ארוך .
5. ראה איור 2 . לפף מטלית עבודה (1) סביב גל הזיזים כדי להשיג אחיזה טובה וכדי להגן על היד מקצוות חדים בגלגל השרשרת. השתמש במפתח 9/16 אינץ' (2) כדי לסובב את בורג האוגן בכיוון השעון. מסילת המסב הפנימית (3) מותקנת במלואה כאשר היא נוגעת היטב בדסקית הלחץ (4).
6. ודא שדסקית הלחץ נעולה במקומה ו שלא ניתן לסובב אותה . במידת הצורך, התקן את הגל במלחציים שעל הצבתות שלהם מולבשים תותבים מפליז, והדק עוד את בורג האוגן עד שמושגת התוצאה המבוקשת.
7. הסר את בורג האוגן, את הדסקית השטוחה, את גלגל השרשרת ואת תותב המרווח.

הערה

שים לב שהמסבים של גל הזיזים הקדמי ושל גל הזיזים האחורי אינם ניתנים להחלפה אלו באלו. גל הזיזים האחורי משתמש במסב גלילים בעוד שגל הזיזים הקדמי משתמש במסב כדורי. ראה איור 3 .

המסב עשוי להתאים באופן הדוק מעט או רופף מעט. במידת הצורך, נקה את ההיקף החיצוני של המסב ומרח Loctite 243 (כחול) לפני ההתקנה, אך היזהר שהחומר לא ייגע בגלילים או בהיקף הפנימי של המסב.

התקן מסבים גל זיזים חדשים בתוך לוח התמיכה של גל הזיזים באופן הבא:
1. ראה איור 4 . הבא את הכלי להסרת גל הזיזים והתקנתו (HD-43644).
2. כשהשרשרת המשנית של גל הזיזים פונה כלפי מעלה, שים את לוח התמיכה של גל הזיזים על בלוק תומך, כך שהמסילות החיצונית של המסבים נתמכות היטב. שים לב שהצורה של אחת הפינות בבלוק התומך מאפשרת להניח את הבלוקים היצוקים של מוביל השרשרת בתוך החלק הקדמי של לוח התמיכה.
3. מרכז את המסב החדש מעל קדח המסב כשהצד שעליו הכיתוב פונה כלפי מעלה. החלק את המוט המוביל של כלי ההתקנה של מסב דרך המסב לתוך החור בבלוק התומך.
4. ראה איור 5 . מרכז את כלי ההתקנה של המסב מתחת למוט של המלחציים העומדים (arbor press). לחץ על ידית ההתקנה עד שהמסב נוגע היטב בקדח הנגדי בלוח התמיכה של גל הזיזים. חזור על שלבים 2a עד 2c כדי להתקין את המסב השני.
מרח Loctite 243 (כחול) על התבריגים של ארבעת הברגים בלוח הסוגר של המסב.
באמצעות מפתח ברגים עם ראש T20 Torx ^® , אבטח את הלוח הסוגר של המסב על לוח התמיכה של גל הזיזים.
הדק את הברגים למומנט הידוק של 20-30 ליברה-אינץ' (2.3-3.4 ניוטון-מטר) באופן צולב. ודא שהחור בלוח הסוגר נמצא במיקום הנכון מול כלי הסיכה של השרשרת המשנית של גל הזיזים.

1	מסב גלילים, גל זיזים אחורי
2	מסב כדורי, גל זיזים קדמי

איור 3. מסבי גל הזיזים

1	בלוק תומך
2	מוט התקנה של מסב/כלי מוביל
3	כלי התקנה של גל הזיזים

איור 4. כלי להסרת גל הזיזים והתקנתו

1	מוט התקנה של מסב/כלי מוביל
2	מיסב
3	בלוק תומך

איור 5. לחץ על המסבים לתוך לוח התמיכה של גל הזיזים

התקנת גלי הזיזים

הכנס את גלי הזיזים למסבי גל הזיזים.

החזר את לוח התמיכה של גל הזיזים לבלוק התומך, אם הוסר. הבלוק תומך במסילות הפנימיות של המסבים כראוי בעת התקנת גלי הזיזים.

ראה איור 6. הצב זה מול זה את הנקבים על השיניים של גלגלי השרשרת המשניים של גל הזיזים (צד חיצוני). סמן באמצעות מרקר צבעוני את מיקומי הנקבים בצד הפנימי של שיני גלגל השרשרת. סימונים אלה נדרשים כדי לשמור על כיוון נכון של גלי הזיזים כאשר הם יילחצו לתוך המסבים.

1	נקבים
2	גל זיזים קדמי
3	גל זיזים אחורי

איור 6. הצב זה מול זה את הנקבים על השיניים של גלגלי השרשרת של גל הזיזים

שים את השרשרת המשנית של גל הזיזים סביב גלגלי השרשרת של גלי הזיזים הקדמי והאחורי גם יחד. כדי לשמור על כיוון הסיבוב המקורי, ודא שהסימן הצבעוני שסומן על חוליית השרשרת במהלך הפירוק נמצא מול לוח התמיכה של גל הזיזים בעת ההתקנה.

כוון את גלי הזיזים כך שיימצאו בקצוות הנגדיים של השרשרת, ולאחר מכן ודא שסימוני הצבע בצד הפנימי של שיני גלגלי השרשרת עדיין נמצאים זה מול זה.

הקפד לשמור על מיקום גלי הזיזים על השרשרת כשסימוני הצבע נמצאים זה מול זה, ושים את קצוות גלגלי השרשרת של גלי הזיזים בתוך המסבים.

הערה

ודא שלא להתבלבל בין גלי הזיזים במהלך תהליך הלחיצה. גל הזיזים האחורי, שניתן לזיהוי באמצעות גל הכוכב, חייב להיכנס למסב הגלילים בצד האחורי של לוח התמיכה של גל הזיזים.

הנח את מכסה המסב של כלי ההתקנה של גל הזיזים על הקצה של גל הזיזים הקדמי בלבד .

התראה

במהלך נוהל הדחיסה, הרחק את תושבת המותחן מהשרשרת כדי למנוע נזק לתושבת המותחן. (00474b)

מרכז את הקצה של גל הזיזים הקדמי מתחת למוט הקיבוע של המלחציים והפעל לאט לחץ על כלי ההתקנה כדי להתחיל בהכנסת גל הזיזים לתוך ההיקף הפנימי של המסב.

התראה

ודא שגל הזיזים האחורי מכוונן במקומו במהלך נוהל הדחיסה. כוונון לא תקין עלול לגרום לנושא המסב הפנימי להיתפס בגלגלי המסבים וכתוצאה מכך לגרום נזק למסב. (00475b)

הפעל לחץ באטיות על כלי ההתקנה שעל גל הזיזים הקדמי, ובמקביל הזז מצד לצד את גל הזיזים האחורי ככל שיידרש כדי להוביל את המסילה הפנימית בין גלילי המסב.

10.

לאחר שהמסילה הפנימית בגל הזיזים האחורי הוכנסה לתוך מסב הגלילים, הפעל לחץ על כלי ההתקנה עד שגל הזיזים הקדמי משולב באופן מלא. במידת הצורך, המשך ללחוץ באצבעך על הקצה העליון של גל הזיזים האחורי כך שהמכלול יישאר מיושר והמסילה הפנימית תנוע למקום ההתקנה במסב הגלילים.

11.

לאחר ההתקנה של גלי הזיזים החדשים, בדוק שהתזמון מגל זיזים לגל זיזים תקין באמצעות סרגל לאורך הנקבים כמתואר במדריך הטיפולים.

12.

התקן את טבעת הנעילה מהערכה בחריץ שבקצה גל הזיזים הקדמי.

הערה

בדוק את מסבי המחט של גל הזיזים בבית הארכובה והחלף במידת הצורך.

החלף את טבעת ה-O בין משאבת השמן ללוח גל הזיזים ( איור 10 , פריט 2) ואת טבעת ה-O בין לוח גל הזיזים לבית הארכובה ( איור 10 , פריט 6).

התקנת לוח תמיכה של גל הזיזים

התקן את לוח התמיכה של גל הזיזים לפי ההוראות "מנוע, חלק תחתון, לוח תמיכה של גל הזיזים, פירוק/הרכבה" במדריך הטיפולים המתאים.

התקנת גלגל שרשרת של גל זיזים אחורי, גלגל שרשרת של גל ארכובה, ושרשרת ראשית של גלגל זיזים

1.	מרח שכבה דקה של שמן מנוע H-D 20W50 על צלעות הכוכב של גל הזיזים האחורי.
2.	התקן את גלגל השרשרת המחורץ על גל הזיזים האחורי. עיין בנושא(ים) "מנוע, חלק תחתון, לוח תמיכה של גל הזיזים, פירוק/הרכבה (גל זיזים, מסבי גל זיזים)" במדריך הטיפולים המתאים. השתמש בתותבי המרווח המסופקים בערכה במקום אלו המפורטים במדריך הטיפולים. הערה ודא שהנקבים בגל הארכובה ובגלגל השרשרת הראשי של גל הזיזים נמצאים זה מול זה כמתואר במדריך הטיפולים. ודא שפני גל הארכובה ופני גלגל השרשרת הראשי של גל הזיזים מכוונים זה מול זה. השתמש בתותבי המרווח המסופקים בערכה כדי לשמור על שהסטייה לא תהיה יותר מ-0.01 אינץ' במיקום זה מול זה.
3.	ראה איור 10. השתמש בבורג האוגן של גלגל השרשרת של הנע גל הזיזים (13), בדסקית (12), בבורג האוגן של גל הארכובה (11) ובדסקית השטוחה (10) מהערכה.
	אזהרה השתמש בחומר אחיזה לתבריגים על מנת לשמור על עומס החבק על בורג האוגן. בורג אוגן משוחרר עלול לגרום לתקלה במנוע, וכתוצאה מכך לגרום למוות או פגיעה חמורה. (00476c)
4.	התקן בורגי אוגן ודסקיות חדשים באופן הבא: a. ודא שהתבריגים נקיים וללא שמן עליהם ולאחר מכן מרח עליהם Loctite Primer 7649. b. מרח Loctite ^® 262 (אדום) 94759-99 על התבריגים של בורגי האוגן. c. מרח שכבה דקה של שמן מנוע נקי מסוג H-D 20W50 על שני הצדדים של הדסקיות השטוחות. d. הכנס את בורג האוגן לדסקית השטוחה כדי לאבטח את גלגל השרשרת של גל הארכובה לקצה גל הארכובה. e. הכנס את בורג האוגן לדסקית השטוחה כדי לאבטח את גלגל השרשרת הראשי של גל הזיזים לקצה גל הזיזים. f. ראה איור 7 . מקם את כלי הנעילה לגלגל השרשרת של גל הזיזים/גל הארכובה (HD-42314) בין גל הארכובה לבין גלגלי השרשרת הראשיים של גל הזיזים כדי למנוע מהם להסתובב. על ידית הכלי מוטבעות המילים Cam ו-Crank כדי לדעת את הכיוונים המתאימים. g. הדק את בורגי האוגן של גלגלי השרשרת הראשיים של גל הארכובה ושל גל הזיזים למומנט של 15 ליברה-רגל (20.3 ניוטון-מטר). h. שחרר כל בורג אוגן סיבוב אחד מלא. i. הדק את בורג האוגן של גל הארכובה למומנט הידוק סופי של 24 ליברה-רגל (32.5 ניוטון-מטר). j. הדק את בורג האוגן של גלגל השרשרת הראשי של גל הזיזים למומנט הידוק סופי של 34 ליברה-רגל (46.0 ניוטון-מטר). k. הסר את כלי הנעילה של גלגל השרשרת ופעל לפי ההוראות במדריך הטיפולים לשחרור מותחן השרשרת הראשית של גל הזיזים.
5.	התקן את כיסוי גל הזיזים לפי ההוראות "מנוע, חלק תחתון, לוח תמיכה של גל הזיזים, פירוק/הרכבה" במדריך הטיפולים המתאים. הערה החלף את האטם של כיסוי גל הזיזים ( איור 10 , פריט 3).

איור 7. כלי נעילה לגלגל השרשרת של גל הזיזים/גל הארכובה

התקן רכיבי מנוע

התקן את הבוכנות, הצילינדרים וראשי הצילינדרים מהערכה. עיין בחלק „מנוע“ של מדריך הטיפולים המתאים.
התקן את מחזיק קפיץ הדיאפרגמה, קפיץ הדיאפרגמה של המצמד ( טבלה 2 , פריט 15) שרשרת ותא השרשרת הראשית. עיין בחלק „הנעה“ של מדריך הטיפולים המתאים.

התקנת מסנן אוויר לביצועים גבוהים

עיין בהוראות הנכללות בערכת מסנן האוויר (29440-99D) בגיליון ההוראות J04163.

הרכבה סופית

אזהרה

חבר תחילה את הכבל החיובי (+) של המצבר. אם הכבל החיובי (+) נוגע בהארקה כאשר הכבל השלילי (-) מחובר, עלולים להיווצר ניצוצות אשר יגרמו להתפוצצות המצבר, וכתוצאה מכך לגרום למוות או פגיעה חמורה. (00068a)

	אזהרה לאחר התקנת מושב, משוך את המושב כלפי מעלה כדי לוודא שהמושב נעול במקומו. תוך כדי רכיבה, מושב משוחרר עלול לזוז ולגרום לאובדן שליטה, וכתוצאה מכך לגרום למוות או פציעה חמורה. (00070b)
1.	דגמי Softail, דגמי Dyna משנת 2003 ומטה ודגמי Touring משנת 2003 ומטה:דגמי Dyna משנת 2004-2005 וכן דגמי Touring משנת 2004-2006: a. חבר את כבלי המצבר, ראשית את הכבל החיובי (+). b. התקן את המושב בהתאם להוראות במדריך הטיפולים. c. התקן נתיך ראשי (maxi-Fuseׂ). עיין בנושא "התקנת נתיך ראשי" במדריך הטיפולים.

כיול ה-ECM

התראה

יש לכייל מחדש את ה-ECM בעת התקנת ערכה זו. כיול לא נכון של ה-ECM עלול לגרום נזק חמור למנוע. (00399b)

הורד את הכיול החדש של ה-ECM באמצעות Digital Technician™ אצל סוכן של Harley-Davidson.

חלקי שירות

איור 8. חלקי שירות: ערכת מקצוענים שלב 2 להגדלת נפח המנוע ("קדח גדול") לדגמי SCREAMIN' EAGLE

טבלה 1. חלקי שירות: ערכת מקצוענים שלב 2 להגדלת נפח המנוע ("קדח גדול") לדגמי SCREAMIN' EAGLE

פריט	תיאור (כמות)	מספר חלק	פריט	תיאור (כמות)	מספר חלק
1	מכלול בוכנה (שחור) (2)	16548-99A	6	אטם ראש (2)	16787-99A
2	בוכנה (2)	לא נמכר בנפרד	7	טבעת O, תותב עגול לבסיס הצילינדר (2)	11273
3	סט טבעת בוכנה (2)	21918-99	8	טבעת O , מתאם אוגן (ספיגוט) הצילינדר(2),	11256
4	פין בוכנה (2)	22132-99	--	ערכת בוכנה (כולל פריטים 2 עד 5)	22851-99A
5	טבעת סגר פין הבוכנה (4)	22097-99	הערה: אסור להתקין את טבעת ה-O (פריט 7) בתותבי הצילינדר העליונים.

איור 9. חלקי שירות: ערכת שלב 1 להגדלת נפח המנוע ("קדח גדול") לדגמי SCREAMIN' EAGLE

טבלה 2. חלקי שירות: ערכת שלב 2 להגדלת נפח המנוע ("קדח גדול") לדגמי SCREAMIN' EAGLE

פריט	תיאור (כמות)	מספר חלק	פריט	תיאור (כמות)	מספר חלק
1	אטם, כיסוי לבסיס הנדנד (2)	16719-99A	10	מכלול וסת (2)	26500002
2	אטם, כיסוי לחלק העליון של הנדנד (2)	17386-99A	11	ערכת מסנן אוויר (לא מוצגת)	29440-99C
3	אטם, כיסוי לדחיף (tappet (2	18635-99B	12	אטם, פליטה (לא מוצג)	17048-98
4	טבעת O, מכסה מוט דחיפה אמצעי (4)	11132	13	אטם, יניקה של הזרקת דלק אלקטרונית (2) (לא מוצג)	26995-86B
5	טבעת O, מכסה מוט דחיפה תחתון (4)	11145	14	ערכת אטם השסתום (לא מוצגת)	18004-86
6	טבעת O, מכסה מוט דחיפה העליון (4)	11293	15	קפיץ, דיאפרגמת המצמד (לא מוצג)	37951-98
7	טבעת O, תומך לזרוע הנדנד (2)	11270	--	ערכת מכלול נשם (כולל פריטים 8 עד 10)	17025-03A
8	בורג (4)	4400
9	מכלול נשם	17025-03A

איור 10. חלקי שירות: ערכת מקצוענים שלב 2 להגדלת נפח המנוע ("קדח גדול") לדגמי SCREAMIN' EAGLE

טבלה 3. חלקי שירות: ערכת מקצוענים שלב 2 להגדלת נפח המנוע ("קדח גדול") לדגמי SCREAMIN' EAGLE

פריט	תיאור (כמות)	מספר חלק	פריט	תיאור (כמות)	מספר חלק
1	טבעת נעילה (2)	11031	8	ערכת מסב גלילים, גל זיזים אחורי	8983
2	טבעת O, בין משאבת שמן ללוח גל זיזים	11286	9	דסקית (גל ארכובה) (2)	לא נמכר בנפרד
3	אטם, כיסוי cam	25244-99A	10	בורג מכסה, עם אוגן (גל ארכובה) (2)	לא נמכר בנפרד
4	טבעת נעילה, גל זיזים	11494	11	דסקית (גל זיזים אחורי)	6294
5	מסב כדורי, גל זיזים קדמי	8990A	12	בורג מכסה, עם אוגן (גל זיזים אחורי)	996
6	טבעת O, בין לוח גל זיזים לבית ארכובה (2)	11301	13	Loctite 262 (אדום), חבילה של 0.5 מ"ל (לא מוצג)	לא נמכר בנפרד
7	ערכת גל זיזים (קדמי ואחורי)	25937-99B	הערות: פריטים 9 ו-10 זמינים רק כחלק מערכת נעילה של גלגל השיניים של הינע גל הזיזים 25533-99A. Loctite (פריט 13) זמין רק בשפופרת של 6 מ"ל, מספר חלק 94759-99.
